1. ENSAMBLE DE
UNA
COMPUTADORA
LIMA HUANCA, ELEAZAR JUAN. EJ

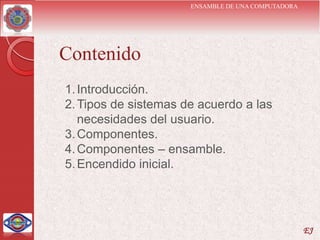

2. ENSAMBLE DE UNA COMPUTADORA
Contenido
1. Introducción.
2. Tipos de sistemas de acuerdo a las
necesidades del usuario.
3. Componentes.
4. Componentes – ensamble.
5. Encendido inicial.
EJ

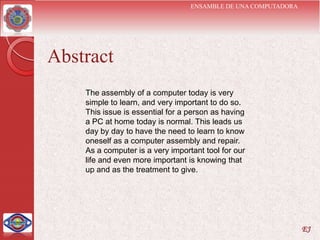

3. ENSAMBLE DE UNA COMPUTADORA
Abstract
The assembly of a computer today is very
simple to learn, and very important to do so.
This issue is essential for a person as having
a PC at home today is normal. This leads us
day by day to have the need to learn to know
oneself as a computer assembly and repair.
As a computer is a very important tool for our
life and even more important is knowing that
up and as the treatment to give.
EJ

4. ENSAMBLE DE UNA COMPUTADORA

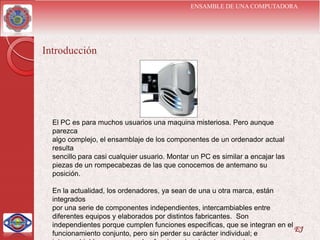

Introducción
El PC es para muchos usuarios una maquina misteriosa. Pero aunque
parezca
algo complejo, el ensamblaje de los componentes de un ordenador actual
resulta
sencillo para casi cualquier usuario. Montar un PC es similar a encajar las
piezas de un rompecabezas de las que conocemos de antemano su
posición.
En la actualidad, los ordenadores, ya sean de una u otra marca, están
integrados
por una serie de componentes independientes, intercambiables entre
diferentes equipos y elaborados por distintos fabricantes. Son
independientes porque cumplen funciones especificas, que se integran en el
EJ
funcionamiento conjunto, pero sin perder su carácter individual; e

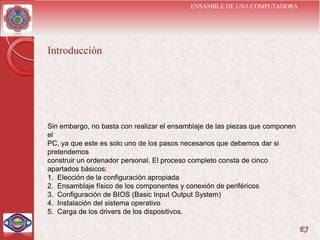

5. ENSAMBLE DE UNA COMPUTADORA
Introducción
Sin embargo, no basta con realizar el ensamblaje de las piezas que componen
el
PC, ya que este es solo uno de los pasos necesarios que debemos dar si
pretendemos
construir un ordenador personal. El proceso completo consta de cinco
apartados básicos:
1. Elección de la configuración apropiada
2. Ensamblaje físico de los componentes y conexión de periféricos
3. Configuración de BIOS (Basic Input Output System)
4. Instalación del sistema operativo
5. Carga de los drivers de los dispositivos.
EJ

6. ENSAMBLE DE UNA COMPUTADORA
Introducción

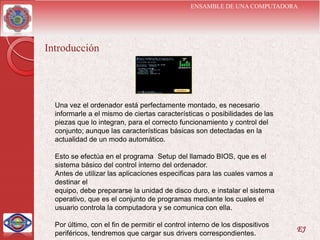

Una vez el ordenador está perfectamente montado, es necesario
informarle a el mismo de ciertas características o posibilidades de las
piezas que lo integran, para el correcto funcionamiento y control del
conjunto; aunque las características básicas son detectadas en la
actualidad de un modo automático.
Esto se efectúa en el programa Setup del llamado BIOS, que es el
sistema básico del control interno del ordenador.
Antes de utilizar las aplicaciones especificas para las cuales vamos a
destinar el
equipo, debe prepararse la unidad de disco duro, e instalar el sistema
operativo, que es el conjunto de programas mediante los cuales el
usuario controla la computadora y se comunica con ella.
Por último, con el fin de permitir el control interno de los dispositivos
EJ
periféricos, tendremos que cargar sus drivers correspondientes.

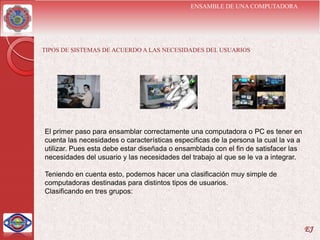

7. ENSAMBLE DE UNA COMPUTADORA
TIPOS DE SISTEMAS DE ACUERDO A LAS NECESIDADES DEL USUARIOS
El primer paso para ensamblar correctamente una computadora o PC es tener en
cuenta las necesidades o características especificas de la persona la cual la va a
utilizar. Pues esta debe estar diseñada o ensamblada con el fin de satisfacer las
necesidades del usuario y las necesidades del trabajo al que se le va a integrar.
Teniendo en cuenta esto, podemos hacer una clasificación muy simple de
computadoras destinadas para distintos tipos de usuarios.
Clasificando en tres grupos:
EJ

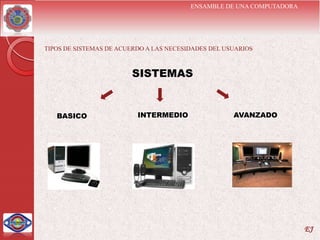

8. ENSAMBLE DE UNA COMPUTADORA
TIPOS DE SISTEMAS DE ACUERDO A LAS NECESIDADES DEL USUARIOS
SISTEMAS
BASICO INTERMEDIO AVANZADO
EJ

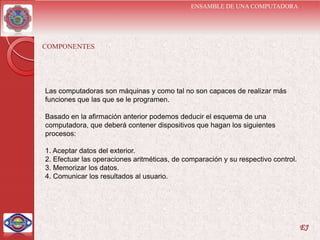

9. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES
Las computadoras son máquinas y como tal no son capaces de realizar más
funciones que las que se le programen.
Basado en la afirmación anterior podemos deducir el esquema de una
computadora, que deberá contener dispositivos que hagan los siguientes
procesos:
1. Aceptar datos del exterior.
2. Efectuar las operaciones aritméticas, de comparación y su respectivo control.
3. Memorizar los datos.
4. Comunicar los resultados al usuario.
EJ

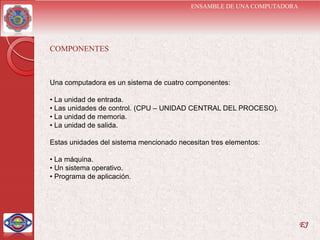

10. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES
Una computadora es un sistema de cuatro componentes:
• La unidad de entrada.
• Las unidades de control. (CPU – UNIDAD CENTRAL DEL PROCESO).
• La unidad de memoria.
• La unidad de salida.
Estas unidades del sistema mencionado necesitan tres elementos:
• La máquina.
• Un sistema operativo.
• Programa de aplicación.
EJ

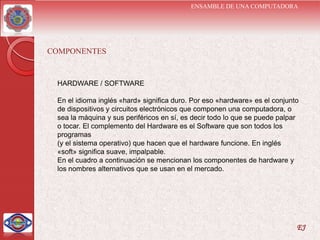

11. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES
HARDWARE / SOFTWARE
En el idioma inglés «hard» significa duro. Por eso «hardware» es el conjunto
de dispositivos y circuitos electrónicos que componen una computadora, o
sea la máquina y sus periféricos en sí, es decir todo lo que se puede palpar
o tocar. El complemento del Hardware es el Software que son todos los
programas
(y el sistema operativo) que hacen que el hardware funcione. En inglés
«soft» significa suave, impalpable.

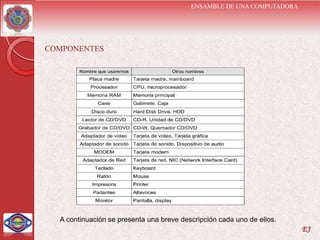

En el cuadro a continuación se mencionan los componentes de hardware y
los nombres alternativos que se usan en el mercado.
EJ

12. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES
A continuación se presenta una breve descripción cada uno de ellos.
EJ

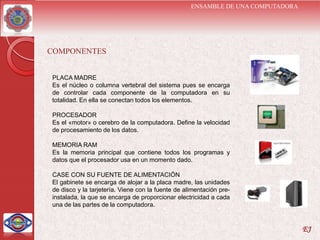

13. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES
PLACA MADRE
Es el núcleo o columna vertebral del sistema pues se encarga
de controlar cada componente de la computadora en su
totalidad. En ella se conectan todos los elementos.
PROCESADOR
Es el «motor» o cerebro de la computadora. Define la velocidad
de procesamiento de los datos.
MEMORIA RAM
Es la memoria principal que contiene todos los programas y
datos que el procesador usa en un momento dado.
CASE CON SU FUENTE DE ALIMENTACIÓN
El gabinete se encarga de alojar a la placa madre, las unidades
de disco y la tarjetería. Viene con la fuente de alimentación pre-
instalada, la que se encarga de proporcionar electricidad a cada
una de las partes de la computadora.
EJ

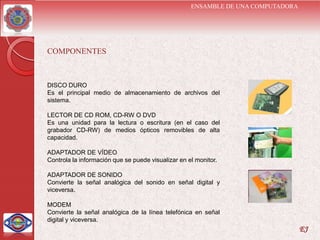

14. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES
DISCO DURO
Es el principal medio de almacenamiento de archivos del
sistema.
LECTOR DE CD ROM, CD-RW O DVD
Es una unidad para la lectura o escritura (en el caso del
grabador CD-RW) de medios ópticos removibles de alta
capacidad.
ADAPTADOR DE VÍDEO
Controla la información que se puede visualizar en el monitor.
ADAPTADOR DE SONIDO
Convierte la señal analógica del sonido en señal digital y
viceversa.
MODEM
Convierte la señal analógica de la línea telefónica en señal
digital y viceversa.
EJ

15. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES

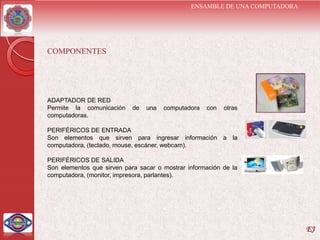

ADAPTADOR DE RED
Permite la comunicación de una computadora con otras
computadoras.
PERIFÉRICOS DE ENTRADA
Son elementos que sirven para ingresar información a la
computadora, (teclado, mouse, escáner, webcam).
PERIFÉRICOS DE SALIDA
Son elementos que sirven para sacar o mostrar información de la
computadora, (monitor, impresora, parlantes).
EJ

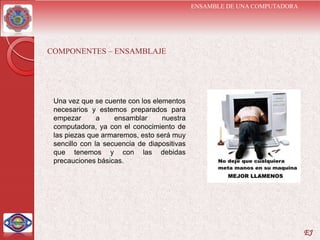

16. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES – ENSAMBLAJE
Una vez que se cuente con los elementos
necesarios y estemos preparados para
empezar a ensamblar nuestra
computadora, ya con el conocimiento de
las piezas que armaremos, esto será muy
sencillo con la secuencia de diapositivas
que tenemos y con las debidas
precauciones básicas.
EJ

17. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES – ENSAMBLAJE

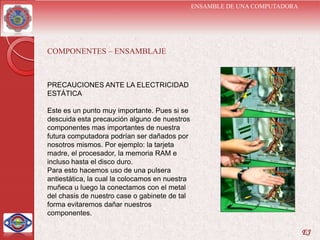

PRECAUCIONES ANTE LA ELECTRICIDAD
ESTÁTICA
Este es un punto muy importante. Pues si se
descuida esta precaución alguno de nuestros
componentes mas importantes de nuestra
futura computadora podrían ser dañados por
nosotros mismos. Por ejemplo: la tarjeta
madre, el procesador, la memoria RAM e
incluso hasta el disco duro.
Para esto hacemos uso de una pulsera
antiestática, la cual la colocamos en nuestra
muñeca u luego la conectamos con el metal
del chasis de nuestro case o gabinete de tal
forma evitaremos dañar nuestros
componentes.
EJ

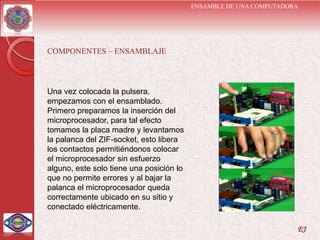

18. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES – ENSAMBLAJE
Una vez colocada la pulsera,
empezamos con el ensamblado.
Primero preparamos la inserción del
microprocesador, para tal efecto
tomamos la placa madre y levantamos
la palanca del ZIF-socket, esto libera
los contactos permitiéndonos colocar
el microprocesador sin esfuerzo
alguno, este solo tiene una posición lo
que no permite errores y al bajar la
palanca el microprocesador queda
correctamente ubicado en su sitio y
conectado eléctricamente.
EJ

19. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES – ENSAMBLAJE

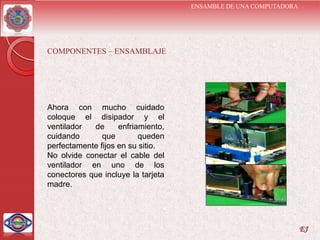

Ahora con mucho cuidado
coloque el disipador y el
ventilador de enfriamiento,
cuidando que queden
perfectamente fijos en su sitio.
No olvide conectar el cable del
ventilador en uno de los
conectores que incluye la tarjeta
madre.
EJ

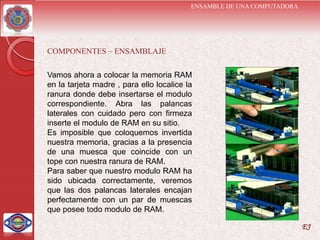

20. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES – ENSAMBLAJE
Vamos ahora a colocar la memoria RAM
en la tarjeta madre , para ello localice la
ranura donde debe insertarse el modulo
correspondiente. Abra las palancas
laterales con cuidado pero con firmeza
inserte el modulo de RAM en su sitio.
Es imposible que coloquemos invertida
nuestra memoria, gracias a la presencia
de una muesca que coincide con un
tope con nuestra ranura de RAM.
Para saber que nuestro modulo RAM ha
sido ubicada correctamente, veremos
que las dos palancas laterales encajan
perfectamente con un par de muescas
que posee todo modulo de RAM.
EJ

21. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES – ENSAMBLAJE

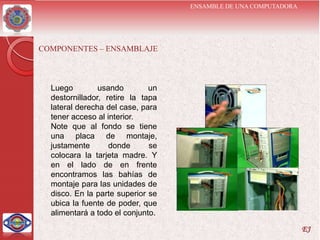

Luego usando un
destornillador, retire la tapa
lateral derecha del case, para
tener acceso al interior.
Note que al fondo se tiene
una placa de montaje,
justamente donde se
colocara la tarjeta madre. Y
en el lado de en frente
encontramos las bahías de
montaje para las unidades de
disco. En la parte superior se
ubica la fuente de poder, que
alimentará a todo el conjunto.
EJ

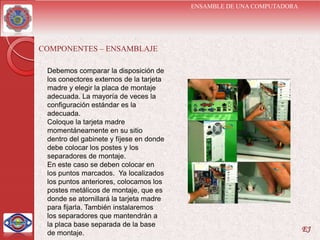

22. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES – ENSAMBLAJE
Debemos comparar la disposición de
los conectores externos de la tarjeta
madre y elegir la placa de montaje
adecuada. La mayoría de veces la
configuración estándar es la
adecuada.
Coloque la tarjeta madre
momentáneamente en su sitio
dentro del gabinete y fíjese en donde
debe colocar los postes y los
separadores de montaje.
En este caso se deben colocar en
los puntos marcados. Ya localizados
los puntos anteriores, colocamos los
postes metálicos de montaje, que es
donde se atornillará la tarjeta madre
para fijarla. También instalaremos
los separadores que mantendrán a
la placa base separada de la base
de montaje.
EJ

23. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES – ENSAMBLAJE

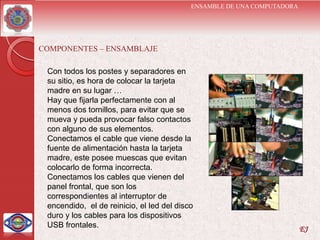

Con todos los postes y separadores en
su sitio, es hora de colocar la tarjeta
madre en su lugar …
Hay que fijarla perfectamente con al
menos dos tornillos, para evitar que se
mueva y pueda provocar falso contactos
con alguno de sus elementos.
Conectamos el cable que viene desde la
fuente de alimentación hasta la tarjeta
madre, este posee muescas que evitan
colocarlo de forma incorrecta.
Conectamos los cables que vienen del
panel frontal, que son los
correspondientes al interruptor de
encendido, el de reinicio, el led del disco
duro y los cables para los dispositivos
USB frontales. EJ

24. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES – ENSAMBLAJE

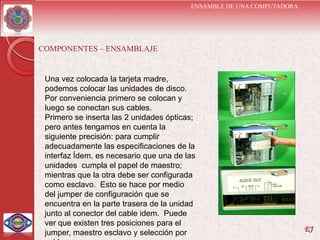

Una vez colocada la tarjeta madre,
podemos colocar las unidades de disco.
Por conveniencia primero se colocan y
luego se conectan sus cables.
Primero se inserta las 2 unidades ópticas;
pero antes tengamos en cuenta la
siguiente precisión: para cumplir
adecuadamente las especificaciones de la
interfaz Ídem, es necesario que una de las
unidades cumpla el papel de maestro;
mientras que la otra debe ser configurada
como esclavo. Esto se hace por medio
del jumper de configuración que se
encuentra en la parte trasera de la unidad
junto al conector del cable idem. Puede
ver que existen tres posiciones para el
jumper, maestro esclavo y selección por EJ

25. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES – ENSAMBLAJE

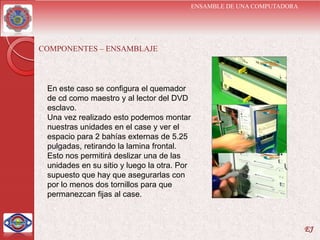

En este caso se configura el quemador
de cd como maestro y al lector del DVD
esclavo.
Una vez realizado esto podemos montar
nuestras unidades en el case y ver el
espacio para 2 bahías externas de 5.25
pulgadas, retirando la lamina frontal.
Esto nos permitirá deslizar una de las
unidades en su sitio y luego la otra. Por
supuesto que hay que asegurarlas con
por lo menos dos tornillos para que
permanezcan fijas al case.
EJ

26. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES – ENSAMBLAJE

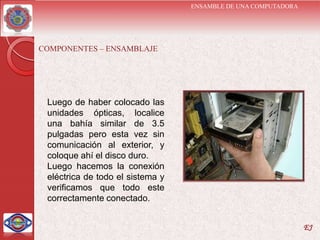

Luego de haber colocado las
unidades ópticas, localice
una bahía similar de 3.5
pulgadas pero esta vez sin
comunicación al exterior, y
coloque ahí el disco duro.
Luego hacemos la conexión
eléctrica de todo el sistema y
verificamos que todo este
correctamente conectado.
EJ

27. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES – ENSAMBLAJE
EJ

28. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES – ENSAMBLAJE
EJ

29. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES – ENSAMBLAJE
EJ

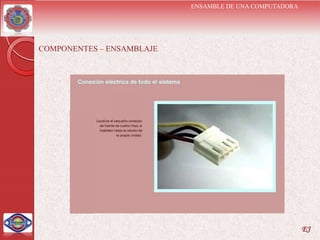

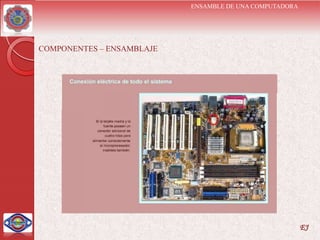

30. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES – ENSAMBLAJE
EJ

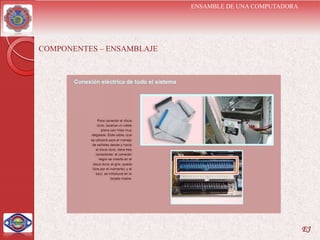

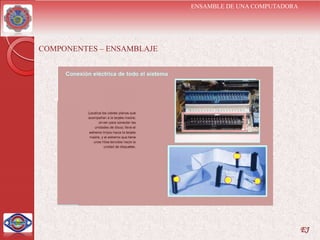

31. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES – ENSAMBLAJE
EJ

32. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES – ENSAMBLAJE
EJ

33. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES – ENSAMBLAJE
EJ

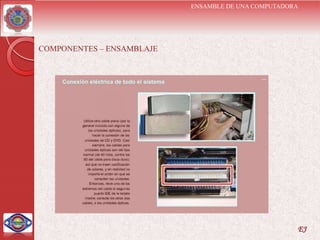

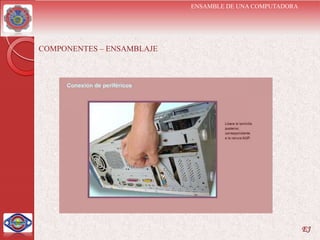

34. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES – ENSAMBLAJE
EJ

35. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES – ENSAMBLAJE
EJ

36. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES – ENSAMBLAJE
EJ

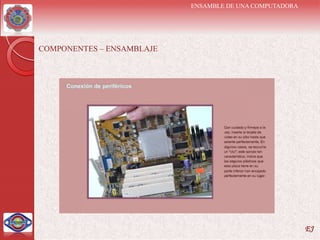

37. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES – ENSAMBLAJE
EJ

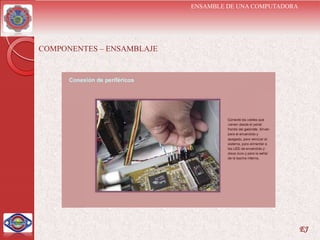

38. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES – ENSAMBLAJE
EJ

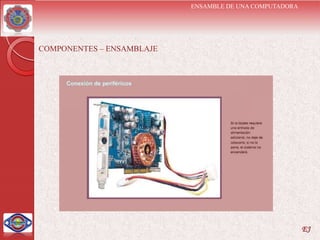

39. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES – ENSAMBLAJE
EJ

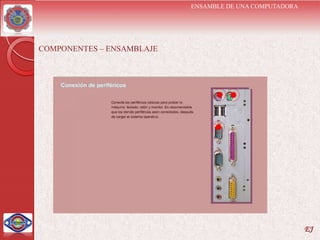

40. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES – ENSAMBLAJE
EJ

41. ENSAMBLE DE UNA COMPUTADORA
COMPONENTES – ENSAMBLAJE
EJ

42. ENSAMBLE DE UNA COMPUTADORA
ENCENDIDO INICIAL
EJ

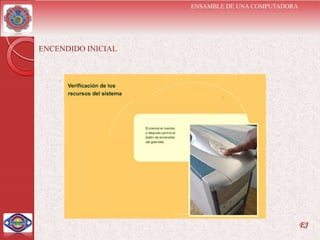

43. ENSAMBLE DE UNA COMPUTADORA
ENCENDIDO INICIAL
EJ

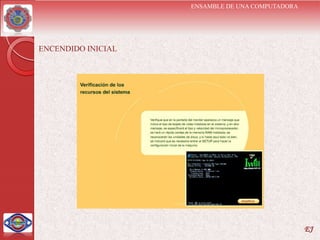

44. ENSAMBLE DE UNA COMPUTADORA
ENCENDIDO INICIAL
EJ

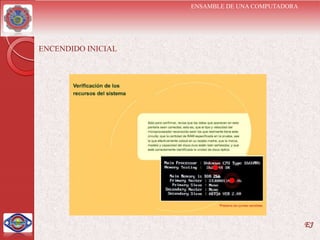

45. ENSAMBLE DE UNA COMPUTADORA
ENCENDIDO INICIAL
EJ

46. ENSAMBLE DE UNA COMPUTADORA
PC lista para trabajar
EJ

47. ENSAMBLE DE UNA COMPUTADORA
CONCLUSIONES
Debemos evitar correr riesgos insulsos al momento del ensamblaje.
Busquemos asesoramiento en caso de tener algunas dudas.
Es necesario tener por lo menos un conocimiento básico de la teoría del
ensamblaje.
Todos las piezas de ensamble deben encajar perfectamente y sin
forzarlas.
Debemos realizar el trabajo con mucha calma y sin apuros.
RECOMENDACIONES
Un riesgo importante a evitar es el uso de la pulsera antiestática.
Tratar de tener un profesional al lado; por lo menos hasta tener
dominado el tema de ensamblado.
Antes de empezar con lo practico es recomendable hacer un curso
teórico para así saber como trabajar.
Las piezas o componentes de una PC son de fácil ubicación y nunca
deben forzarse para ser encajadas en su lugar.
Al realizar el trabajo con paciencia obtendremos mejores resultados.
EJ

48. ENSAMBLE DE UNA COMPUTADORA

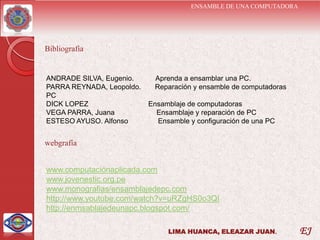

Bibliografía
ANDRADE SILVA, Eugenio. Aprenda a ensamblar una PC.
PARRA REYNADA, Leopoldo. Reparación y ensamble de computadoras
PC
DICK LOPEZ Ensamblaje de computadoras
VEGA PARRA, Juana Ensamblaje y reparación de PC
ESTESO AYUSO. Alfonso Ensamble y configuración de una PC
webgrafía
www.computaciónaplicada.com
www.jovenestic.org.pe
www.monografias/ensamblajedepc.com
http://www.youtube.com/watch?v=uRZgHS0o3QI
http://enmsablajedeunapc.blogspot.com/
LIMA HUANCA, ELEAZAR JUAN. EJ
