La norma NTC-396 describe el ensayo de asentamiento de concreto, el cual incluye llenar un molde en tres capas compactadas con 25 golpes cada una, retirar el molde verticalmente y medir la diferencia entre la parte superior del molde y la superficie del concreto, para determinar cuánto se ha asentado el concreto. El ensayo mide la capacidad del concreto para mantener su forma después de verterlo y compactarlo.

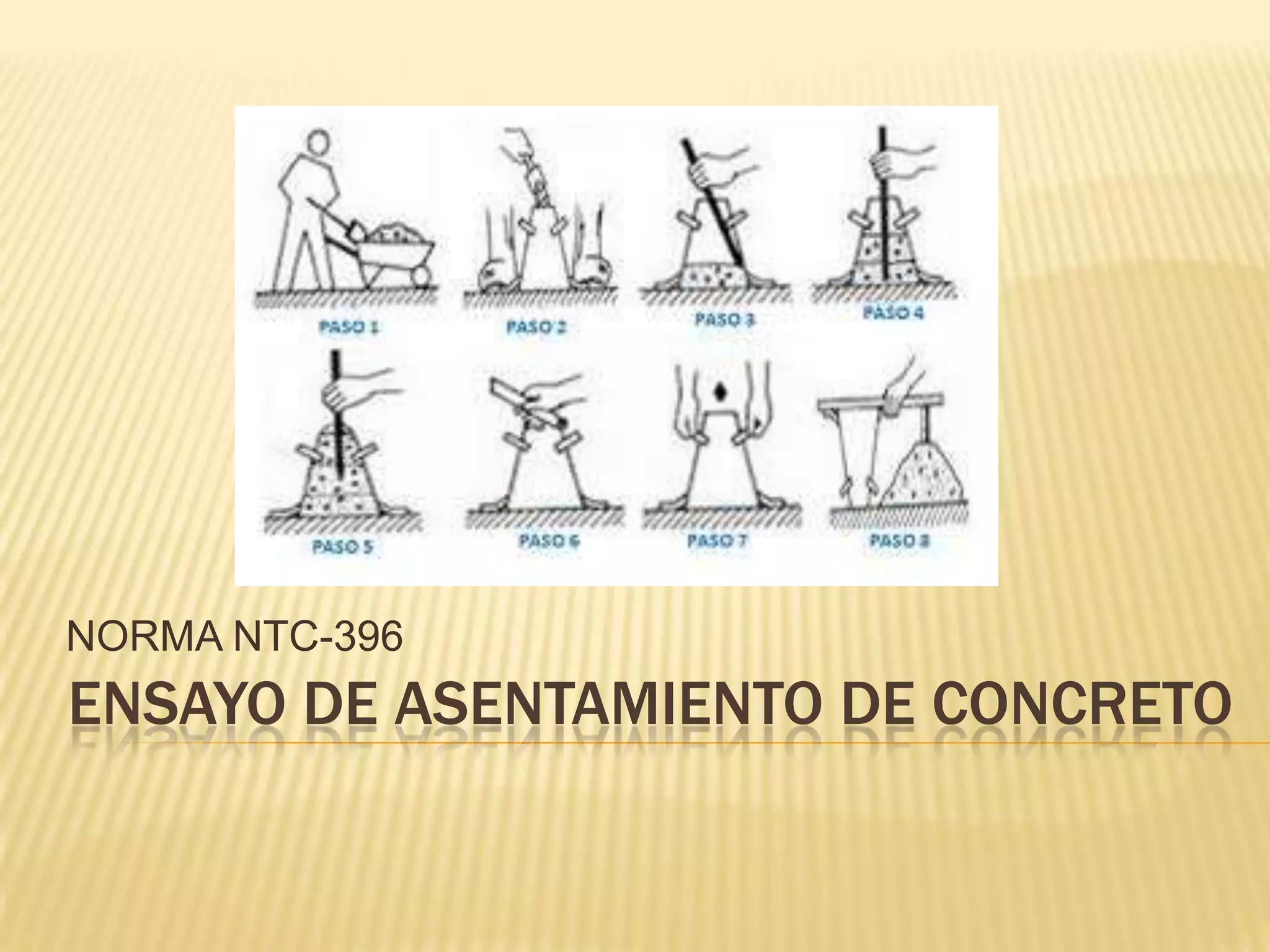

1. NORMA NTC-396
ENSAYO DE ASENTAMIENTO DE CONCRETO

2. NORMA NTC-396 ENSAYO DE ASENTAMIENTO DE CONCRETO


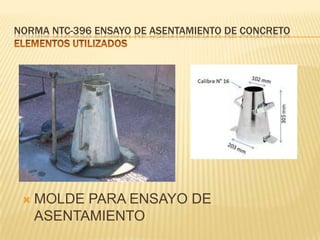

MOLDE PARA ENSAYO DE
ASENTAMIENTO

3. NORMA NTC-396 ENSAYO DE ASENTAMIENTO DE CONCRETO


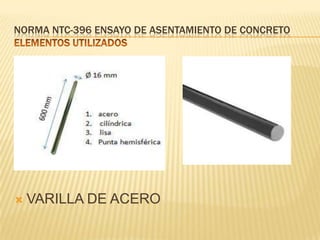

VARILLA DE ACERO

4. NORMA NTC-396 ENSAYO DE ASENTAMIENTO DE CONCRETO


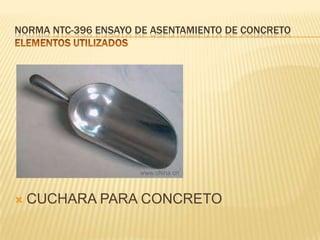

CUCHARA PARA CONCRETO

5. NORMA NTC-396 ENSAYO DE ASENTAMIENTO DE CONCRETO


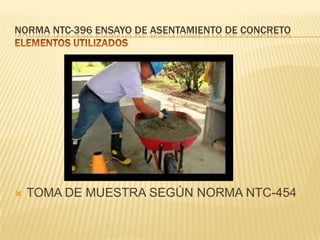

TOMA DE MUESTRA SEGÚN NORMA NTC-454

6. NORMA NTC-396 ENSAYO DE ASENTAMIENTO DE CONCRETO


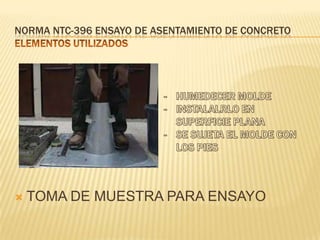

TOMA DE MUESTRA PARA ENSAYO

7. NORMA NTC-396 ENSAYO DE ASENTAMIENTO DE CONCRETO







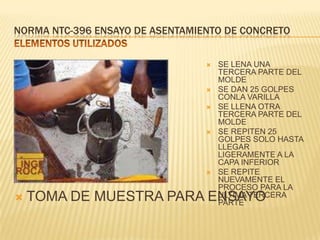

SE LENA UNA
TERCERA PARTE DEL
MOLDE
SE DAN 25 GOLPES
CONLA VARILLA
SE LLENA OTRA
TERCERA PARTE DEL
MOLDE
SE REPITEN 25
GOLPES SOLO HASTA
LLEGAR
LIGERAMENTE A LA
CAPA INFERIOR
SE REPITE
NUEVAMENTE EL
PROCESO PARA LA
ULTIMA TERCERA
PARTE
TOMA DE MUESTRA PARA ENSAYO

8. NORMA NTC-396 ENSAYO DE ASENTAMIENTO DE CONCRETO



SE ALISA A RAS
DE SUPERFICIE
CON LA VARILLA
COMPACTADOR
A
SE RETIRA EL
MOLDE EN
SENTIDO
VERTICAL CON
UN MOVIMIENTO
UNIFORME
HACIA ARRIBA
TOMA DE MUESTRA PARA ENSAYO

9. NORMA NTC-396 ENSAYO DE ASENTAMIENTO DE CONCRETO




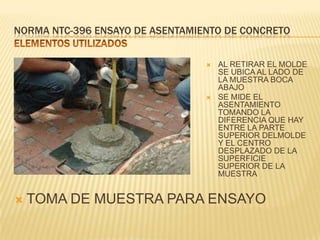

AL RETIRAR EL MOLDE
SE UBICA AL LADO DE
LA MUESTRA BOCA
ABAJO
SE MIDE EL
ASENTAMIENTO
TOMANDO LA
DIFERENCIA QUE HAY
ENTRE LA PARTE
SUPERIOR DELMOLDE
Y EL CENTRO
DESPLAZADO DE LA
SUPERFICIE
SUPERIOR DE LA
MUESTRA
TOMA DE MUESTRA PARA ENSAYO

10. NORMA NTC-396 ENSAYO DE ASENTAMIENTO DE CONCRETO


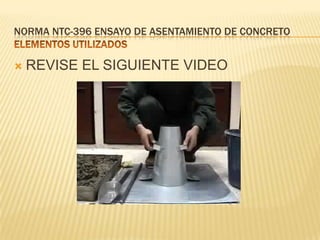

REVISE EL SIGUIENTE VIDEO

11. NORMA NTC-396 ENSAYO DE ASENTAMIENTO DE CONCRETO


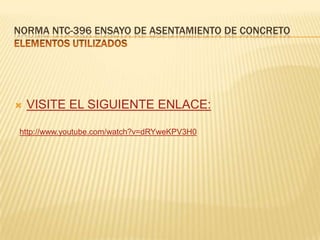

VISITE EL SIGUIENTE ENLACE:
http://www.youtube.com/watch?v=dRYweKPV3H0
