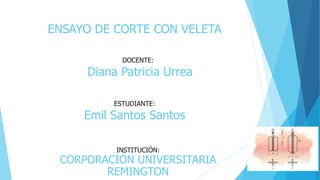

ENSAYO DE CORTE CON VELETA
INSTITUCIÓN:
CORPORACIÓN UNIVERSITARIA
REMINGTON

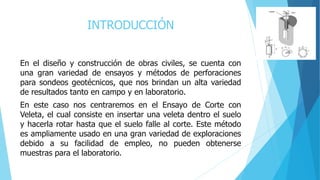

3. INTRODUCCIÓN
En el diseño y construcción de obras civiles, se cuenta con
una gran variedad de ensayos y métodos de perforaciones
para sondeos geotécnicos, que nos brindan un alta variedad
de resultados tanto en campo y en laboratorio.
En este caso nos centraremos en el Ensayo de Corte con
Veleta, el cual consiste en insertar una veleta dentro el suelo
y hacerla rotar hasta que el suelo falle al corte. Este método
es ampliamente usado en una gran variedad de exploraciones
debido a su facilidad de empleo, no pueden obtenerse
muestras para el laboratorio.

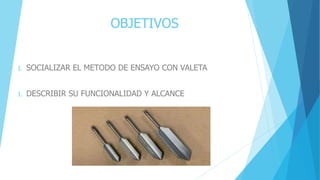

4. OBJETIVOS
1. SOCIALIZAR EL METODO DE ENSAYO CON VALETA
1. DESCRIBIR SU FUNCIONALIDAD Y ALCANCE

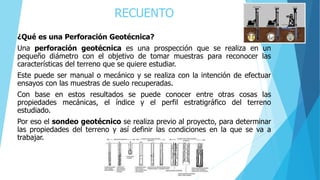

5. RECUENTO
¿Qué es una Perforación Geotécnica?
Una perforación geotécnica es una prospección que se realiza en un
pequeño diámetro con el objetivo de tomar muestras para reconocer las
características del terreno que se quiere estudiar.
Este puede ser manual o mecánico y se realiza con la intención de efectuar
ensayos con las muestras de suelo recuperadas.
Con base en estos resultados se puede conocer entre otras cosas las
propiedades mecánicas, el índice y el perfil estratigráfico del terreno
estudiado.
Por eso el sondeo geotécnico se realiza previo al proyecto, para determinar
las propiedades del terreno y así definir las condiciones en la que se va a
trabajar.

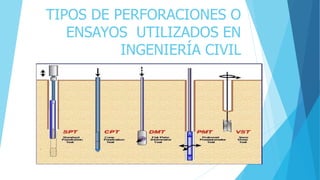

6. TIPOS DE PERFORACIONES O
ENSAYOS UTILIZADOS EN
INGENIERÍA CIVIL

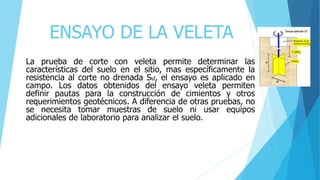

7. ENSAYO DE LA VELETA
La prueba de corte con veleta permite determinar las
características del suelo en el sitio, mas específicamente la
resistencia al corte no drenada Sư, el ensayo es aplicado en
campo. Los datos obtenidos del ensayo veleta permiten
definir pautas para la construcción de cimientos y otros
requerimientos geotécnicos. A diferencia de otras pruebas, no
se necesita tomar muestras de suelo ni usar equipos
adicionales de laboratorio para analizar el suelo.

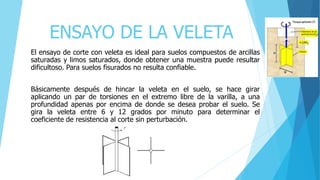

8. ENSAYO DE LA VELETA
El ensayo de corte con veleta es ideal para suelos compuestos de arcillas
saturadas y limos saturados, donde obtener una muestra puede resultar
dificultoso. Para suelos fisurados no resulta confiable.
Básicamente después de hincar la veleta en el suelo, se hace girar
aplicando un par de torsiones en el extremo libre de la varilla, a una
profundidad apenas por encima de donde se desea probar el suelo. Se
gira la veleta entre 6 y 12 grados por minuto para determinar el
coeficiente de resistencia al corte sin perturbación.

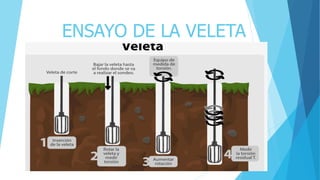

9. ENSAYO DE LA VELETA

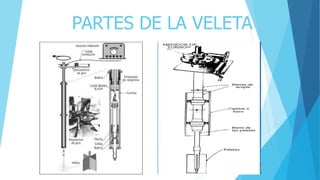

10. PARTES DE LA VELETA

11. Procedimiento para realizar la medición de la resistencia al corte del suelo, ensayo de
Veleta de Corte Manual
a) Chequear previamente que el suelo donde se realizarán los ensayos sea cohesivo.
b) Identificar y registrar el número de serie del instrumento.
c) Chequear que el aparato está limpio y seco, además que el puntero del marcador de deformación esté
libre de movimiento.
d) Revisar que las partes de la Veleta Manual se encuentren en buen estado, es decir, que no presenten
ningún deterioro que impida su utilización.
e) Introducir la veleta de forma perpendicular al suelo e incrustar la punta de la veleta al menos dos veces
el largo de ella, 70 a 80 mm aproximadamente.
f) Asegure que el marcador se encuentre en cero al inicio del procedimiento.
g) Rotar el instrumento de manera uniforme y lenta, aproximadamente una revolución por minuto (1 R.P.M).
No sobrepasar el valor máximo del dial para evitar dañar el instrumento.
h) Registrar la máxima deflexión que indica el dial luego de la falla del suelo.
i) Utilizar la calibración propia del instrumento para determinar la resistencia al suelo en kilopascales (kPa).

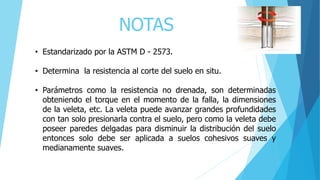

12. NOTAS
• Estandarizado por la ASTM D - 2573.
• Determina la resistencia al corte del suelo en situ.
• Parámetros como la resistencia no drenada, son determinadas
obteniendo el torque en el momento de la falla, la dimensiones
de la veleta, etc. La veleta puede avanzar grandes profundidades
con tan solo presionarla contra el suelo, pero como la veleta debe
poseer paredes delgadas para disminuir la distribución del suelo
entonces solo debe ser aplicada a suelos cohesivos suaves y
medianamente suaves.

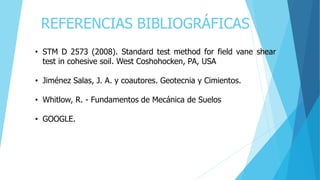

13. REFERENCIAS BIBLIOGRÁFICAS
• STM D 2573 (2008). Standard test method for field vane shear
test in cohesive soil. West Coshohocken, PA, USA
• Jiménez Salas, J. A. y coautores. Geotecnia y Cimientos.
• Whitlow, R. - Fundamentos de Mecánica de Suelos
