Determinación del límite de contracción del suelo por método de mercurio
1. UNIVERSIDAD MAYOR DE SAN ANDRÉS
FACULTAD DE INGENIERÍA
INGENIERÍA CIVIL
LABORATORIO DE MECANICA DE SUELOS I
INFORME nº 5
“DETERMINACION DE LOS LIMITES DE
CONTRACCION DEL SUELO”
METODO DEL MERCURIO
Docente: Ing. HERNAN FLORES
Auxiliar: Univ. CRISTIAN ALCOCER
Estudiante: Univ. MAMANI MAMANI GUIDO VLADIMIR
CI: 7057835 LP
GRUPO: JUEVES
Fecha de PRESENTACION: 27 de Septiembre 2012
La Paz- Bolivia
2. 2
UNIVERSIDAD MAYOR DE SAN ANDRES
FACULTAD DE INGENIERIA
INGENIERIA CIVIL
INSTITUTO DE ENSAYO DE MATERIALES
“ING. HUGO MANSILLA ROMERO”
LABORATORIO DE MECANICA DE SUELOS I
LABORATORIO nº 5
LIMITES DE CONTRACCION
Docente: Ing. Hernan Flores
Auxiliar. Egr. Cristian Alcocer
Univ. Guido Vladimir Mamani Mamani

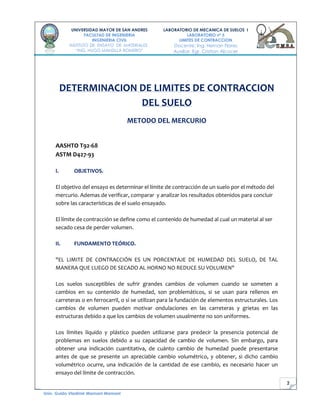

DETERMINACION DE LIMITES DE CONTRACCION
DEL SUELO
METODO DEL MERCURIO
AASHTO T92-68
ASTM D427-93
I. OBJETIVOS.
El objetivo del ensayo es determinar el límite de contracción de un suelo por el método del
mercurio. Ademas de verificar, comparar y analizar los resultados obtenidos para concluir
sobre las características de el suelo ensayado.
El límite de contracción se define como el contenido de humedad al cual un material al ser
secado cesa de perder volumen.
II. FUNDAMENTO TEÓRICO.
"EL LIMITE DE CONTRACCIÓN ES UN PORCENTAJE DE HUMEDAD DEL SUELO, DE TAL
MANERA QUE LUEGO DE SECADO AL HORNO NO REDUCE SU VOLUMEN"
Los suelos susceptibles de sufrir grandes cambios de volumen cuando se someten a
cambios en su contenido de humedad, son problemáticos, si se usan para rellenos en
carreteras o en ferrocarril, o si se utilizan para la fundación de elementos estructurales. Los
cambios de volumen pueden motivar ondulaciones en las carreteras y grietas en las
estructuras debido a que los cambios de volumen usualmente no son uniformes.
Los límites líquido y plástico pueden utilizarse para predecir la presencia potencial de
problemas en suelos debido a su capacidad de cambio de volumen. Sin embargo, para
obtener una indicación cuantitativa, de cuánto cambio de humedad puede presentarse
antes de que se presente un apreciable cambio volumétrico, y obtener, si dicho cambio
volumétrico ocurre, una indicación de la cantidad de ese cambio, es necesario hacer un
ensayo del límite de contracción.
3. 3
UNIVERSIDAD MAYOR DE SAN ANDRES
FACULTAD DE INGENIERIA
INGENIERIA CIVIL
INSTITUTO DE ENSAYO DE MATERIALES
“ING. HUGO MANSILLA ROMERO”
LABORATORIO DE MECANICA DE SUELOS I
LABORATORIO nº 5
LIMITES DE CONTRACCION
Docente: Ing. Hernan Flores
Auxiliar. Egr. Cristian Alcocer
Univ. Guido Vladimir Mamani Mamani

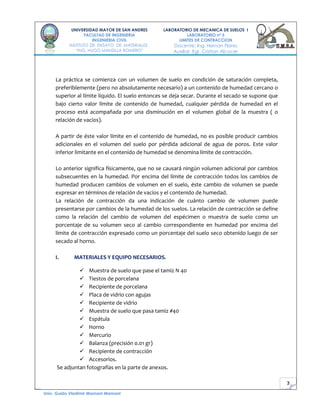

La práctica se comienza con un volumen de suelo en condición de saturación completa,
preferiblemente (pero no absolutamente necesario) a un contenido de humedad cercano o
superior al límite líquido. El suelo entonces se deja secar. Durante el secado se supone que
bajo cierto valor límite de contenido de humedad, cualquier pérdida de humedad en el
proceso está acompañada por una disminución en el volumen global de la muestra ( o
relación de vacíos).
A partir de éste valor límite en el contenido de humedad, no es posible producir cambios
adicionales en el volumen del suelo por pérdida adicional de agua de poros. Este valor
inferior limitante en el contenido de humedad se denomina límite de contracción.
Lo anterior significa físicamente, que no se causará ningún volumen adicional por cambios
subsecuentes en la humedad. Por encima del límite de contracción todos los cambios de
humedad producen cambios de volumen en el suelo, éste cambio de volumen se puede
expresar en términos de relación de vacíos y el contenido de humedad.
La relación de contracción da una indicación de cuánto cambio de volumen puede
presentarse por cambios de la humedad de los suelos. La relación de contracción se define
como la relación del cambio de volumen del espécimen o muestra de suelo como un
porcentaje de su volumen seco al cambio correspondiente en humedad por encima del
límite de contracción expresado como un porcentaje del suelo seco obtenido luego de ser
secado al horno.
I. MATERIALES Y EQUIPO NECESARIOS.
Muestra de suelo que pase el tamiz N 40
Tiestos de porcelana
Recipiente de porcelana
Placa de vidrio con agujas
Recipiente de vidrio
Muestra de suelo que pasa tamiz #40
Espátula
Horno
Mercurio
Balanza (precisión 0.01 gr)
Recipiente de contracción
Accesorios.
Se adjuntan fotografías en la parte de anexos.
4. 4
UNIVERSIDAD MAYOR DE SAN ANDRES
FACULTAD DE INGENIERIA
INGENIERIA CIVIL
INSTITUTO DE ENSAYO DE MATERIALES
“ING. HUGO MANSILLA ROMERO”
LABORATORIO DE MECANICA DE SUELOS I
LABORATORIO nº 5
LIMITES DE CONTRACCION
Docente: Ing. Hernan Flores
Auxiliar. Egr. Cristian Alcocer
Univ. Guido Vladimir Mamani Mamani

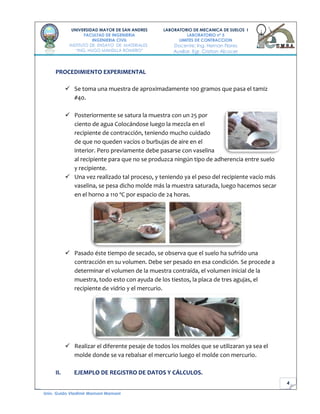

PROCEDIMIENTO EXPERIMENTAL
Se toma una muestra de aproximadamente 100 gramos que pasa el tamiz
#40.
Posteriormente se satura la muestra con un 25 por
ciento de agua Colocándose luego la mezcla en el
recipiente de contracción, teniendo mucho cuidado
de que no queden vacíos o burbujas de aire en el
interior. Pero previamente debe pasarse con vaselina
al recipiente para que no se produzca ningún tipo de adherencia entre suelo
y recipiente.
Una vez realizado tal proceso, y teniendo ya el peso del recipiente vacío más
vaselina, se pesa dicho molde más la muestra saturada, luego hacemos secar
en el horno a 110 ºC por espacio de 24 horas.
Pasado éste tiempo de secado, se observa que el suelo ha sufrido una
contracción en su volumen. Debe ser pesado en esa condición. Se procede a
determinar el volumen de la muestra contraída, el volumen inicial de la
muestra, todo esto con ayuda de los tiestos, la placa de tres agujas, el
recipiente de vidrio y el mercurio.
Realizar el diferente pesaje de todos los moldes que se utilizaran ya sea el
molde donde se va rebalsar el mercurio luego el molde con mercurio.
II. EJEMPLO DE REGISTRO DE DATOS Y CÁLCULOS.
5. 5
UNIVERSIDAD MAYOR DE SAN ANDRES
FACULTAD DE INGENIERIA
INGENIERIA CIVIL
INSTITUTO DE ENSAYO DE MATERIALES
“ING. HUGO MANSILLA ROMERO”
LABORATORIO DE MECANICA DE SUELOS I
LABORATORIO nº 5
LIMITES DE CONTRACCION
Docente: Ing. Hernan Flores
Auxiliar. Egr. Cristian Alcocer
Univ. Guido Vladimir Mamani Mamani

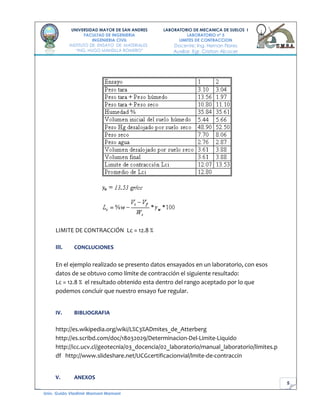

LIMITE DE CONTRACCIÓN Lc = 12.8 %
III. CONCLUCIONES
En el ejemplo realizado se presento datos ensayados en un laboratorio, con esos
datos de se obtuvo como límite de contracción el siguiente resultado:
Lc = 12.8 % el resultado obtenido esta dentro del rango aceptado por lo que
podemos concluir que nuestro ensayo fue regular.
IV. BIBLIOGRAFIA
http://es.wikipedia.org/wiki/L%C3%ADmites_de_Atterberg
http://es.scribd.com/doc/18032029/Determinacion-Del-Limite-Liquido
http://icc.ucv.cl/geotecnia/03_docencia/02_laboratorio/manual_laboratorio/limites.p
df http://www.slideshare.net/UCGcertificacionvial/lmite-de-contraccin

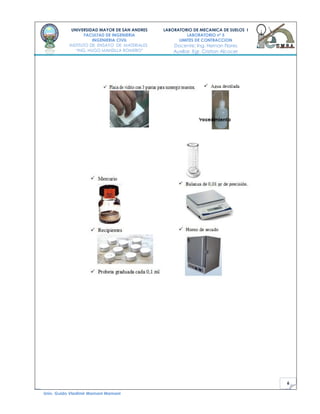

V. ANEXOS
