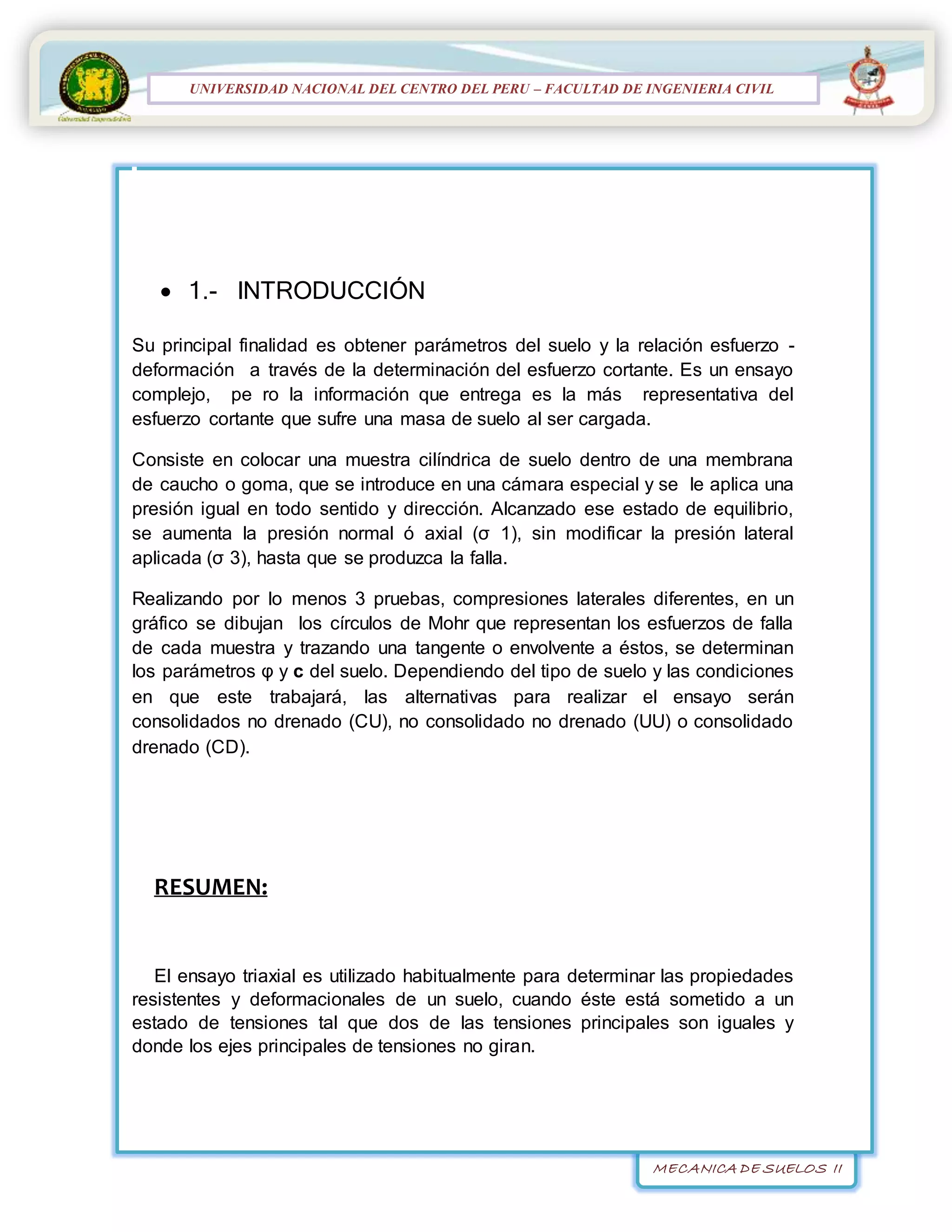

 1.- INTRODUCCIÓN
Su principal finalidad es obtener parámetros del suelo y la relación esfuerzo -
deformación a través de la determinación del esfuerzo cortante. Es un ensayo
complejo, pe ro la información que entrega es la más representativa del
esfuerzo cortante que sufre una masa de suelo al ser cargada.
Consiste en colocar una muestra cilíndrica de suelo dentro de una membrana
de caucho o goma, que se introduce en una cámara especial y se le aplica una
presión igual en todo sentido y dirección. Alcanzado ese estado de equilibrio,
se aumenta la presión normal ó axial (σ 1), sin modificar la presión lateral
aplicada (σ 3), hasta que se produzca la falla.
Realizando por lo menos 3 pruebas, compresiones laterales diferentes, en un
gráfico se dibujan los círculos de Mohr que representan los esfuerzos de falla
de cada muestra y trazando una tangente o envolvente a éstos, se determinan
los parámetros φ y c del suelo. Dependiendo del tipo de suelo y las condiciones
en que este trabajará, las alternativas para realizar el ensayo serán
consolidados no drenado (CU), no consolidado no drenado (UU) o consolidado
drenado (CD).
RESUMEN:
El ensayo triaxial es utilizado habitualmente para determinar las propiedades
resistentes y deformacionales de un suelo, cuando éste está sometido a un
estado de tensiones tal que dos de las tensiones principales son iguales y
donde los ejes principales de tensiones no giran.
MECANICA DE SUELOS II
UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ
FACULTAD DE INGENIERÍA
CIVIL
UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU – FACULTAD DE INGENIERIA CIVIL

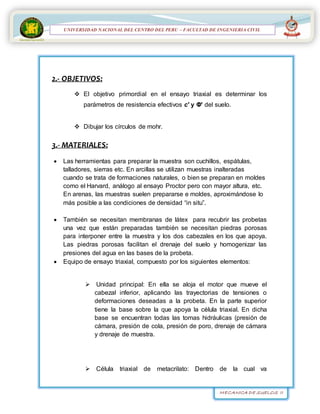

2.- OBJETIVOS:
 El objetivo primordial en el ensayo triaxial es determinar los
parámetros de resistencia efectivos c' y Φ' del suelo.
 Dibujar los círculos de mohr.
3.- MATERIALES:
 Las herramientas para preparar la muestra son cuchillos, espátulas,
talladores, sierras etc. En arcillas se utilizan muestras inalteradas
cuando se trata de formaciones naturales, o bien se preparan en moldes
como el Harvard, análogo al ensayo Proctor pero con mayor altura, etc.
En arenas, las muestras suelen prepararse e moldes, aproximándose lo
más posible a las condiciones de densidad “in situ”.
 También se necesitan membranas de látex para recubrir las probetas
una vez que están preparadas también se necesitan piedras porosas
para interponer entre la muestra y los dos cabezales en los que apoya.
Las piedras porosas facilitan el drenaje del suelo y homogenizar las
presiones del agua en las bases de la probeta.
 Equipo de ensayo triaxial, compuesto por los siguientes elementos:
 Unidad principal: En ella se aloja el motor que mueve el
cabezal inferior, aplicando las trayectorias de tensiones o
deformaciones deseadas a la probeta. En la parte superior
tiene la base sobre la que apoya la célula triaxial. En dicha
base se encuentran todas las tomas hidráulicas (presión de
cámara, presión de cola, presión de poro, drenaje de cámara
y drenaje de muestra.

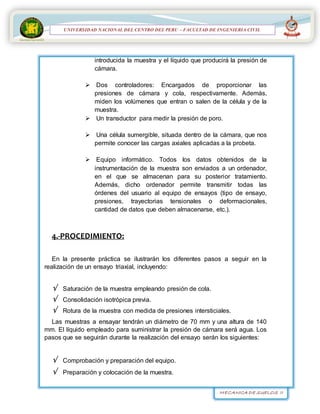

 Célula triaxial de metacrilato: Dentro de la cual va
MECANICA DE SUELOS II
UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ
FACULTAD DE INGENIERÍA
CIVIL
UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU – FACULTAD DE INGENIERIA CIVIL
introducida la muestra y el líquido que producirá la presión de
cámara.
 Dos controladores: Encargados de proporcionar las
presiones de cámara y cola, respectivamente. Además,
miden los volúmenes que entran o salen de la célula y de la
muestra.
 Un transductor para medir la presión de poro.
 Una célula sumergible, situada dentro de la cámara, que nos
permite conocer las cargas axiales aplicadas a la probeta.
 Equipo informático. Todos los datos obtenidos de la
instrumentación de la muestra son enviados a un ordenador,
en el que se almacenan para su posterior tratamiento.
Además, dicho ordenador permite transmitir todas las
órdenes del usuario al equipo de ensayos (tipo de ensayo,
presiones, trayectorias tensionales o deformacionales,
cantidad de datos que deben almacenarse, etc.).
4.-PROCEDIMIENTO:

En la presente práctica se ilustrarán los diferentes pasos a seguir en la
realización de un ensayo triaxial, incluyendo:
 Saturación de la muestra empleando presión de cola.
 Consolidación isotrópica previa.
 Rotura de la muestra con medida de presiones intersticiales.
Las muestras a ensayar tendrán un diámetro de 70 mm y una altura de 140
mm. El líquido empleado para suministrar la presión de cámara será agua. Los
pasos que se seguirán durante la realización del ensayo serán los siguientes:
 Comprobación y preparación del equipo.
 Preparación y colocación de la muestra.
MECANICA DE SUELOS II
UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ
FACULTAD DE INGENIERÍA
CIVIL
UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU – FACULTAD DE INGENIERIA CIVIL

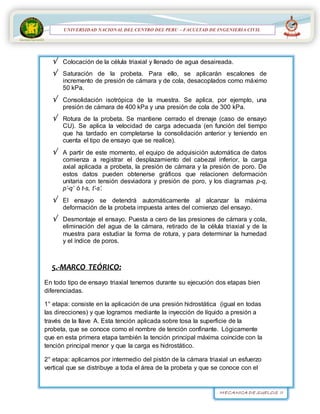

 Colocación de la célula triaxial y llenado de agua desaireada.
 Saturación de la probeta. Para ello, se aplicarán escalones de
incremento de presión de cámara y de cola, desacoplados como máximo
50 kPa.
 Consolidación isotrópica de la muestra. Se aplica, por ejemplo, una
presión de cámara de 400 kPa y una presión de cola de 300 kPa.
 Rotura de la probeta. Se mantiene cerrado el drenaje (caso de ensayo
CU). Se aplica la velocidad de carga adecuada (en función del tiempo
que ha tardado en completarse la consolidación anterior y teniendo en
cuenta el tipo de ensayo que se realice).
 A partir de este momento, el equipo de adquisición automática de datos
comienza a registrar el desplazamiento del cabezal inferior, la carga
axial aplicada a probeta, la presión de cámara y la presión de poro. De
estos datos pueden obtenerse gráficos que relacionen deformación
unitaria con tensión desviadora y presión de poro, y los diagramas p-q,
p’-q’ ó t-s, t’-s’.
 El ensayo se detendrá automáticamente al alcanzar la máxima
deformación de la probeta impuesta antes del comienzo del ensayo.
 Desmontaje el ensayo. Puesta a cero de las presiones de cámara y cola,
eliminación del agua de la cámara, retirado de la célula triaxial y de la
muestra para estudiar la forma de rotura, y para determinar la humedad
y el índice de poros.
5.-MARCO TEÓRICO:
En todo tipo de ensayo triaxial tenemos durante su ejecución dos etapas bien
diferenciadas.
1° etapa: consiste en la aplicación de una presión hidrostática (igual en todas
las direcciones) y que logramos mediante la inyección de líquido a presión a
través de la llave A. Esta tención aplicada sobre tosa la superficie de la
probeta, que se conoce como el nombre de tención confinante. Lógicamente
que en esta primera etapa también la tención principal máxima coincide con la
tención principal menor y que la carga es hidrostático.
2° etapa: aplicamos por intermedio del pistón de la cámara triaxial un esfuerzo
vertical que se distribuye a toda el área de la probeta y que se conoce con el
MECANICA DE SUELOS II
UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ
FACULTAD DE INGENIERÍA
CIVIL
UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU – FACULTAD DE INGENIERIA CIVIL
nombre de tención desviante. Esta tención desviante σ sale de dividir el
esfuerzo Q que se trasmite a través del pistón por área de la probeta A.
TIPOS DE ENSAYOS TRIAXIALES:
• Consolidado – drenado (CD): el drenaje se permite en las dos ultimas
etapas y el exceso de presión de poros se disipa durante la aplicación del
esfuerzo desviador.
• Consolidado – no drenado (CU): se permite el drenaje en la primera etapa
hasta que la presión de confinamiento efectiva sea igual a la presión de
cámara. Se impide el drenaje durante la aplicación del esfuerzo desviador.
• No consolidado – no drenado (UU): no se permite el drenaje en ninguna de
las dos etapas.
Ensayo triaxial no consolidado, no drenado (UU)
En este tipo de ensayo, como su nombre lo indica, no se permite el drenaje de
la probeta en ninguna de las dos etapas, por lo tanto la rotura de la misma se
puede alcanzar en un tiempo relativamente rápido.
A este ensayo se lo denomina también ensayo rápido (Q) donde no se
permite en ningún momento el drenaje. La probeta no es
consolidada, por lo tanto no se disipa la presión de poros durante la
aplicación de la presión isotrópica de cámara 3 en la etapa de
saturación.
Después de establecer la presión de confinamiento en la cámara, se
conecta la prensa para aplicar la carga axial, se deben tomar lecturas
de los deformímetros de deformación y de carga a intervalos
regulares, de este último hasta que se produzca la falla o hasta que
la deformación alcance un valor considerable (aproximadamente
MECANICA DE SUELOS II
UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ
FACULTAD DE INGENIERÍA
CIVIL
UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU – FACULTAD DE INGENIERIA CIVIL
20%). El incremento del esfuerzo desviador es bastante rápido, lo
que permite que no se disipe la presión de poros y los resultados
puedan solo expresarse en términos de esfuerzo total. La duración
del ensayo es de 10 a 15 minutos.

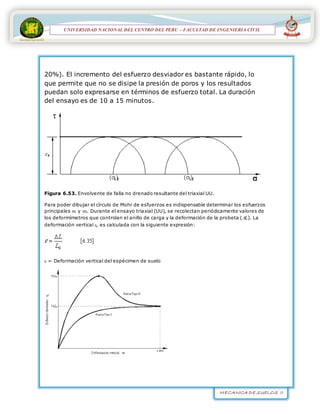

Figura 6.53. Envolvente de falla no drenado resultante del triaxial UU.
Para poder dibujar el círculo de Mohr de esfuerzos es indispensable determinar los esfuerzos
principales 1 y 3. Durante el ensayo triaxial (UU), se recolectan periódicamente valores de
los deformímetros que controlan el anillo de carga y la deformación de la probeta (L). La
deformación vertical , es calculada con la siguiente expresión:
 = Deformación vertical del espécimen de suelo
MECANICA DE SUELOS II
UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ
FACULTAD DE INGENIERÍA
CIVIL
UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU – FACULTAD DE INGENIERIA CIVIL

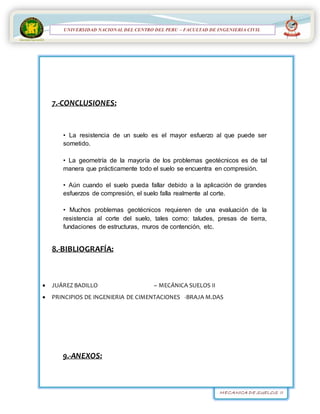

7.-CONCLUSIONES:
• La resistencia de un suelo es el mayor esfuerzo al que puede ser
sometido.
• La geometría de la mayoría de los problemas geotécnicos es de tal
manera que prácticamente todo el suelo se encuentra en compresión.
• Aún cuando el suelo pueda fallar debido a la aplicación de grandes
esfuerzos de compresión, el suelo falla realmente al corte.
• Muchos problemas geotécnicos requieren de una evaluación de la
resistencia al corte del suelo, tales como: taludes, presas de tierra,
fundaciones de estructuras, muros de contención, etc.
8.-BIBLIOGRAFÍA:
 JUÁREZ BADILLO – MECÁNICA SUELOS II
 PRINCIPIOS DE INGENIERIA DE CIMENTACIONES -BRAJA M.DAS
9.-ANEXOS:
MECANICA DE SUELOS II
UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ
FACULTAD DE INGENIERÍA
CIVIL
UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU – FACULTAD DE INGENIERIA CIVIL

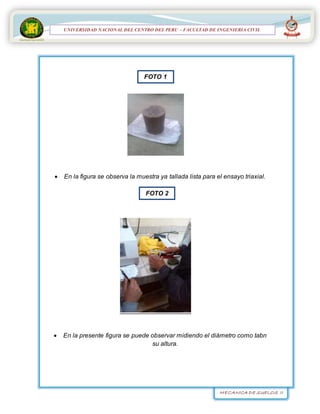

 En la figura se observa la muestra ya tallada lista para el ensayo triaxial.

 En la presente figura se puede observar midiendo el diámetro como tabn
su altura.
FOTO 1
FOTO 2
MECANICA DE SUELOS II
UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ
FACULTAD DE INGENIERÍA
CIVIL
UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU – FACULTAD DE INGENIERIA CIVIL

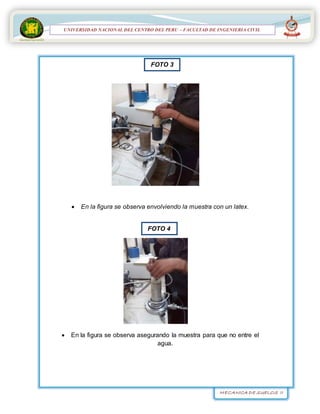

 En la figura se observa envolviendo la muestra con un latex.
 En la figura se observa asegurando la muestra para que no entre el
agua.
FOTO 3
FOTO 4
MECANICA DE SUELOS II
UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ
FACULTAD DE INGENIERÍA
CIVIL
UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU – FACULTAD DE INGENIERIA CIVIL

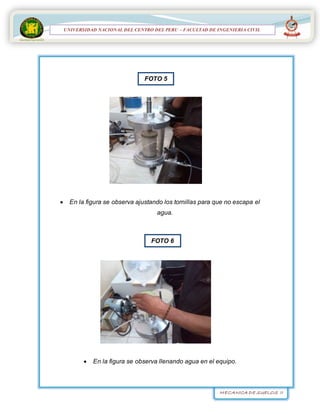

 En la figura se observa ajustando los tornillas para que no escapa el
agua.
 En la figura se observa llenando agua en el equipo.
FOTO 5
FOTO 6
MECANICA DE SUELOS II
UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ
FACULTAD DE INGENIERÍA
CIVIL
UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU – FACULTAD DE INGENIERIA CIVIL

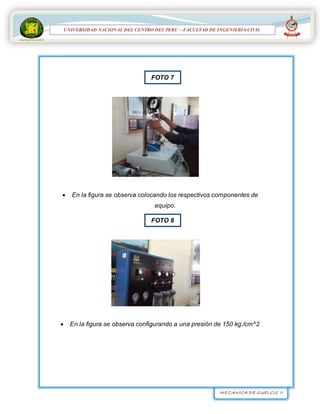

 En la figura se observa colocando los respectivos componentes de
equipo.
 En la figura se observa configurando a una presión de 150 kg./cm^2
FOTO 8
FOTO 7
MECANICA DE SUELOS II
UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ
FACULTAD DE INGENIERÍA
CIVIL
UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU – FACULTAD DE INGENIERIA CIVIL
 En la figura se observa lectorado las deformaciones.
 En la figura se observa la muestra después del ensayo.
FOTO 9
FOTO 10

Más contenido relacionado

La actualidad más candente

ENSAYO TRIAXIAL NTP 339.164/ ASTM D-2850
ENSAYO TRIAXIAL NTP 339.164/ ASTM D-2850ENSAYO TRIAXIAL NTP 339.164/ ASTM D-2850
ENSAYO TRIAXIAL NTP 339.164/ ASTM D-2850
Carlo Clemente

Etablizacion de suelos
Etablizacion de suelosEtablizacion de suelos
Etablizacion de suelos
Vanessa Ramirez

1. ley de coulomb
1. ley de coulomb1. ley de coulomb
1. ley de coulomb
Oswaldo De la Cruz

INFORME PROCTOR MODIFICADO-LAB. PAVIMENTOS
INFORME PROCTOR MODIFICADO-LAB. PAVIMENTOSINFORME PROCTOR MODIFICADO-LAB. PAVIMENTOS
INFORME PROCTOR MODIFICADO-LAB. PAVIMENTOS
Herbert Daniel Flores

Informe triaxial geotecnia-VIII- ENSAYO TRIAXIAL NO CONSOLIDADO NO DRENADO
Informe triaxial  geotecnia-VIII- ENSAYO TRIAXIAL NO CONSOLIDADO NO DRENADOInforme triaxial  geotecnia-VIII- ENSAYO TRIAXIAL NO CONSOLIDADO NO DRENADO
Informe triaxial geotecnia-VIII- ENSAYO TRIAXIAL NO CONSOLIDADO NO DRENADO
SANDYSANTOSARRIERTA

Ensayo proctor
Ensayo proctorEnsayo proctor
Ensayo proctor
Fabian Caballero

Resistencia al corte de suelos
Resistencia al corte de suelosResistencia al corte de suelos
Resistencia al corte de suelos
RenatoRicardoLiendoS

Ensayo de corte directo
Ensayo  de corte directoEnsayo  de corte directo
Ensayo de corte directo
Galvani Carrasco Tineo

Informe mecanica de suelos consolidacion unidimensional final
Informe mecanica de suelos consolidacion unidimensional finalInforme mecanica de suelos consolidacion unidimensional final
Informe mecanica de suelos consolidacion unidimensional final
Pontificia Universidad Javeriana de Cali

Informe ensayo proctor estándar
Informe  ensayo proctor estándarInforme  ensayo proctor estándar
Informe ensayo proctor estándar
Leonardo Cango Apolo

Proctor modificado
Proctor modificadoProctor modificado
Proctor modificado
xforce89

PROCTOR MODIFICADO
PROCTOR MODIFICADOPROCTOR MODIFICADO
PROCTOR MODIFICADO
Fredy Goicochea Fernández

45989444 densidad-relativa
45989444 densidad-relativa45989444 densidad-relativa
45989444 densidad-relativa
Bryan Quina

Informe de corte directo n.t.p 339.171
Informe de corte  directo n.t.p 339.171Informe de corte  directo n.t.p 339.171
Informe de corte directo n.t.p 339.171
Yoner Chávez

Ensayo triaxial consolidado drenado (cd)
Ensayo triaxial consolidado drenado (cd)Ensayo triaxial consolidado drenado (cd)
Ensayo triaxial consolidado drenado (cd)
Maricarmen Mendoza Alvarez

Compresion simple-y-carga-triaxial
Compresion simple-y-carga-triaxialCompresion simple-y-carga-triaxial
Compresion simple-y-carga-triaxial
Ricardo Andrés

consolidacion de suelos
consolidacion de suelosconsolidacion de suelos
consolidacion de suelos
ERICK CORDOVA

Asentamiento elastico.docx resumen
Asentamiento elastico.docx resumenAsentamiento elastico.docx resumen
Asentamiento elastico.docx resumen
Eduardo Catalan Ortiz

Módulo 2: ESFUERZOS Y DEFORMACIONES EN PAVIMENTOS ASFÁLTICOS - FERNANDO SÁNCH...
Módulo 2: ESFUERZOS Y DEFORMACIONES EN PAVIMENTOS ASFÁLTICOS - FERNANDO SÁNCH...Módulo 2: ESFUERZOS Y DEFORMACIONES EN PAVIMENTOS ASFÁLTICOS - FERNANDO SÁNCH...
Módulo 2: ESFUERZOS Y DEFORMACIONES EN PAVIMENTOS ASFÁLTICOS - FERNANDO SÁNCH...
Emilio Castillo

Consolidación Unidimensional de los Suelos
Consolidación Unidimensional de los SuelosConsolidación Unidimensional de los Suelos
Consolidación Unidimensional de los Suelos
Carmen Antonieta Esparza Villalba


La actualidad más candente (20)

ENSAYO TRIAXIAL NTP 339.164/ ASTM D-2850
ENSAYO TRIAXIAL NTP 339.164/ ASTM D-2850ENSAYO TRIAXIAL NTP 339.164/ ASTM D-2850
ENSAYO TRIAXIAL NTP 339.164/ ASTM D-2850

Etablizacion de suelos
Etablizacion de suelosEtablizacion de suelos
Etablizacion de suelos

1. ley de coulomb
1. ley de coulomb1. ley de coulomb
1. ley de coulomb

INFORME PROCTOR MODIFICADO-LAB. PAVIMENTOS
INFORME PROCTOR MODIFICADO-LAB. PAVIMENTOSINFORME PROCTOR MODIFICADO-LAB. PAVIMENTOS
INFORME PROCTOR MODIFICADO-LAB. PAVIMENTOS

Informe triaxial geotecnia-VIII- ENSAYO TRIAXIAL NO CONSOLIDADO NO DRENADO
Informe triaxial  geotecnia-VIII- ENSAYO TRIAXIAL NO CONSOLIDADO NO DRENADOInforme triaxial  geotecnia-VIII- ENSAYO TRIAXIAL NO CONSOLIDADO NO DRENADO
Informe triaxial geotecnia-VIII- ENSAYO TRIAXIAL NO CONSOLIDADO NO DRENADO

Ensayo proctor
Ensayo proctorEnsayo proctor
Ensayo proctor

Resistencia al corte de suelos
Resistencia al corte de suelosResistencia al corte de suelos
Resistencia al corte de suelos

Ensayo de corte directo
Ensayo  de corte directoEnsayo  de corte directo
Ensayo de corte directo

Informe mecanica de suelos consolidacion unidimensional final
Informe mecanica de suelos consolidacion unidimensional finalInforme mecanica de suelos consolidacion unidimensional final
Informe mecanica de suelos consolidacion unidimensional final

Informe ensayo proctor estándar
Informe  ensayo proctor estándarInforme  ensayo proctor estándar
Informe ensayo proctor estándar

Proctor modificado
Proctor modificadoProctor modificado
Proctor modificado

PROCTOR MODIFICADO
PROCTOR MODIFICADOPROCTOR MODIFICADO
PROCTOR MODIFICADO

45989444 densidad-relativa
45989444 densidad-relativa45989444 densidad-relativa
45989444 densidad-relativa

Informe de corte directo n.t.p 339.171
Informe de corte  directo n.t.p 339.171Informe de corte  directo n.t.p 339.171
Informe de corte directo n.t.p 339.171

Ensayo triaxial consolidado drenado (cd)
Ensayo triaxial consolidado drenado (cd)Ensayo triaxial consolidado drenado (cd)
Ensayo triaxial consolidado drenado (cd)

Compresion simple-y-carga-triaxial
Compresion simple-y-carga-triaxialCompresion simple-y-carga-triaxial
Compresion simple-y-carga-triaxial

consolidacion de suelos
consolidacion de suelosconsolidacion de suelos
consolidacion de suelos

Asentamiento elastico.docx resumen
Asentamiento elastico.docx resumenAsentamiento elastico.docx resumen
Asentamiento elastico.docx resumen

Módulo 2: ESFUERZOS Y DEFORMACIONES EN PAVIMENTOS ASFÁLTICOS - FERNANDO SÁNCH...
Módulo 2: ESFUERZOS Y DEFORMACIONES EN PAVIMENTOS ASFÁLTICOS - FERNANDO SÁNCH...Módulo 2: ESFUERZOS Y DEFORMACIONES EN PAVIMENTOS ASFÁLTICOS - FERNANDO SÁNCH...
Módulo 2: ESFUERZOS Y DEFORMACIONES EN PAVIMENTOS ASFÁLTICOS - FERNANDO SÁNCH...

Consolidación Unidimensional de los Suelos
Consolidación Unidimensional de los SuelosConsolidación Unidimensional de los Suelos
Consolidación Unidimensional de los Suelos


Similar a Ensayo triaxial

Ensayo triaxial
Ensayo triaxialEnsayo triaxial
Ensayo triaxial
Bernabe Barra de la Cruz

Triaxial
TriaxialTriaxial
Triaxial
TriaxialTriaxial
Triaxial
MABELALF

Mecanica de sulos ii ensayo triaxial
Mecanica de sulos ii ensayo triaxialMecanica de sulos ii ensayo triaxial
Mecanica de sulos ii ensayo triaxial
Jocabet Mamani Herencia

Ensayo edometrico o de consolidacion
Ensayo edometrico o de consolidacionEnsayo edometrico o de consolidacion
Ensayo edometrico o de consolidacion
atlasss

Triaxial
TriaxialTriaxial
Triaxial
hfbonifaz

Ensayo triaxial
Ensayo triaxialEnsayo triaxial
Ensayo triaxial
Edison OG

Reporte de mecanica de suelos Pruebas triaxiales uu y qu
Reporte de mecanica de suelos Pruebas triaxiales uu y quReporte de mecanica de suelos Pruebas triaxiales uu y qu
Reporte de mecanica de suelos Pruebas triaxiales uu y qu
afore XXI

Ensayo triaxial
Ensayo triaxialEnsayo triaxial
Ensayo triaxial
Toño MF

COMPRESION TRIAXIAL.pdf
COMPRESION TRIAXIAL.pdfCOMPRESION TRIAXIAL.pdf
COMPRESION TRIAXIAL.pdf
BrunoEstela

Informe final-lab 3 suelos 2
Informe final-lab 3 suelos 2Informe final-lab 3 suelos 2
Informe final-lab 3 suelos 2
gaaaaa gaaaaa

Ensayo triaxxial descripcion
Ensayo triaxxial descripcionEnsayo triaxxial descripcion
Ensayo triaxxial descripcion
Alexander Martinez Arredondo

Cuarto laboratorio compresión_triaxial
Cuarto laboratorio compresión_triaxialCuarto laboratorio compresión_triaxial
Cuarto laboratorio compresión_triaxial
Liszardo Estrella

Manual lab. de mecanica de suelos ii
Manual lab. de mecanica de suelos iiManual lab. de mecanica de suelos ii
Manual lab. de mecanica de suelos ii
caansabl

Lab 1 ensayos_carga_puntual_uniaxial_y_triaxial
Lab 1 ensayos_carga_puntual_uniaxial_y_triaxialLab 1 ensayos_carga_puntual_uniaxial_y_triaxial
Lab 1 ensayos_carga_puntual_uniaxial_y_triaxial
BrandonBrayanItoApaz

Lab 1 ensayos_carga_puntual_uniaxial_y_triaxial
Lab 1 ensayos_carga_puntual_uniaxial_y_triaxialLab 1 ensayos_carga_puntual_uniaxial_y_triaxial
Lab 1 ensayos_carga_puntual_uniaxial_y_triaxial
rafael roman

Lab 1 ensayos_carga_puntual_uniaxial_y_triaxial
Lab 1 ensayos_carga_puntual_uniaxial_y_triaxialLab 1 ensayos_carga_puntual_uniaxial_y_triaxial
Lab 1 ensayos_carga_puntual_uniaxial_y_triaxial
Eliberth Huachito Ynca

8391 11758-1-sm
8391 11758-1-sm8391 11758-1-sm
8391 11758-1-sm
Kevin Rojas Vargas

Ensayo traxial de suelos
Ensayo traxial de suelosEnsayo traxial de suelos
Ensayo traxial de suelos
Cristian Garcia Guzman

Informe triaxial
Informe triaxialInforme triaxial
Informe triaxial
MARTHAELOISA2


Similar a Ensayo triaxial (20)

Ensayo triaxial
Ensayo triaxialEnsayo triaxial
Ensayo triaxial

Triaxial
TriaxialTriaxial
Triaxial

Triaxial
TriaxialTriaxial
Triaxial

Mecanica de sulos ii ensayo triaxial
Mecanica de sulos ii ensayo triaxialMecanica de sulos ii ensayo triaxial
Mecanica de sulos ii ensayo triaxial

Ensayo edometrico o de consolidacion
Ensayo edometrico o de consolidacionEnsayo edometrico o de consolidacion
Ensayo edometrico o de consolidacion

Triaxial
TriaxialTriaxial
Triaxial

Ensayo triaxial
Ensayo triaxialEnsayo triaxial
Ensayo triaxial

Reporte de mecanica de suelos Pruebas triaxiales uu y qu
Reporte de mecanica de suelos Pruebas triaxiales uu y quReporte de mecanica de suelos Pruebas triaxiales uu y qu
Reporte de mecanica de suelos Pruebas triaxiales uu y qu

Ensayo triaxial
Ensayo triaxialEnsayo triaxial
Ensayo triaxial

COMPRESION TRIAXIAL.pdf
COMPRESION TRIAXIAL.pdfCOMPRESION TRIAXIAL.pdf
COMPRESION TRIAXIAL.pdf

Informe final-lab 3 suelos 2
Informe final-lab 3 suelos 2Informe final-lab 3 suelos 2
Informe final-lab 3 suelos 2

Ensayo triaxxial descripcion
Ensayo triaxxial descripcionEnsayo triaxxial descripcion
Ensayo triaxxial descripcion

Cuarto laboratorio compresión_triaxial
Cuarto laboratorio compresión_triaxialCuarto laboratorio compresión_triaxial
Cuarto laboratorio compresión_triaxial

Manual lab. de mecanica de suelos ii
Manual lab. de mecanica de suelos iiManual lab. de mecanica de suelos ii
Manual lab. de mecanica de suelos ii

Lab 1 ensayos_carga_puntual_uniaxial_y_triaxial
Lab 1 ensayos_carga_puntual_uniaxial_y_triaxialLab 1 ensayos_carga_puntual_uniaxial_y_triaxial
Lab 1 ensayos_carga_puntual_uniaxial_y_triaxial

Lab 1 ensayos_carga_puntual_uniaxial_y_triaxial
Lab 1 ensayos_carga_puntual_uniaxial_y_triaxialLab 1 ensayos_carga_puntual_uniaxial_y_triaxial
Lab 1 ensayos_carga_puntual_uniaxial_y_triaxial

Lab 1 ensayos_carga_puntual_uniaxial_y_triaxial
Lab 1 ensayos_carga_puntual_uniaxial_y_triaxialLab 1 ensayos_carga_puntual_uniaxial_y_triaxial
Lab 1 ensayos_carga_puntual_uniaxial_y_triaxial

8391 11758-1-sm
8391 11758-1-sm8391 11758-1-sm
8391 11758-1-sm

Ensayo traxial de suelos
Ensayo traxial de suelosEnsayo traxial de suelos
Ensayo traxial de suelos

Informe triaxial
Informe triaxialInforme triaxial
Informe triaxial


Más de Deyvis Ubaldo

panel fotografico diciembre.pdf
panel fotografico diciembre.pdfpanel fotografico diciembre.pdf
panel fotografico diciembre.pdf
Deyvis Ubaldo

ACTA DE SUSPENSION DE OBRA Nº 02 PULTUNCHARA.docx
ACTA DE SUSPENSION DE OBRA Nº 02 PULTUNCHARA.docxACTA DE SUSPENSION DE OBRA Nº 02 PULTUNCHARA.docx
ACTA DE SUSPENSION DE OBRA Nº 02 PULTUNCHARA.docx
Deyvis Ubaldo

Antecedentes nacionales
Antecedentes nacionalesAntecedentes nacionales
Antecedentes nacionales
Deyvis Ubaldo

D y g de la madera
D y g de la maderaD y g de la madera
D y g de la madera
Deyvis Ubaldo

Capilaridad tensiòn-permeabilidad
Capilaridad tensiòn-permeabilidadCapilaridad tensiòn-permeabilidad
Capilaridad tensiòn-permeabilidad
Deyvis Ubaldo

Modelación del transporte de sedimentos en ríos. ejemplos de aplicación por e...
Modelación del transporte de sedimentos en ríos. ejemplos de aplicación por e...Modelación del transporte de sedimentos en ríos. ejemplos de aplicación por e...
Modelación del transporte de sedimentos en ríos. ejemplos de aplicación por e...
Deyvis Ubaldo

1 lauraceae - melastoma
1 lauraceae - melastoma1 lauraceae - melastoma
1 lauraceae - melastoma
Deyvis Ubaldo

Claves de identificacion
Claves de identificacionClaves de identificacion
Claves de identificacion
Deyvis Ubaldo

Descripcion de la flora
Descripcion de la floraDescripcion de la flora
Descripcion de la flora
Deyvis Ubaldo

Tipos micorrizas
Tipos micorrizasTipos micorrizas
Tipos micorrizas
Deyvis Ubaldo

Tubetes y contenedores
Tubetes y contenedoresTubetes y contenedores
Tubetes y contenedores
Deyvis Ubaldo

Diapos silvi
Diapos silviDiapos silvi
Diapos silvi
Deyvis Ubaldo

Cuestionario de patologia forestal n
Cuestionario de patologia forestal nCuestionario de patologia forestal n
Cuestionario de patologia forestal n
Deyvis Ubaldo

Clase 07
Clase 07Clase 07
Clase 07
Deyvis Ubaldo

Gametogenesis en plantas
Gametogenesis en plantasGametogenesis en plantas
Gametogenesis en plantas
Deyvis Ubaldo

Laboratorio n°1
Laboratorio n°1Laboratorio n°1
Laboratorio n°1
Deyvis Ubaldo

Diapositivas de bioquimica
Diapositivas de bioquimicaDiapositivas de bioquimica
Diapositivas de bioquimica
Deyvis Ubaldo

Costo referencial de posecion y operacion
Costo referencial de posecion y operacionCosto referencial de posecion y operacion
Costo referencial de posecion y operacion
Deyvis Ubaldo

Clases rendimiento-de-maquinarias-de-construccion
Clases rendimiento-de-maquinarias-de-construccionClases rendimiento-de-maquinarias-de-construccion
Clases rendimiento-de-maquinarias-de-construccion
Deyvis Ubaldo


Más de Deyvis Ubaldo (20)

panel fotografico diciembre.pdf
panel fotografico diciembre.pdfpanel fotografico diciembre.pdf
panel fotografico diciembre.pdf

ACTA DE SUSPENSION DE OBRA Nº 02 PULTUNCHARA.docx
ACTA DE SUSPENSION DE OBRA Nº 02 PULTUNCHARA.docxACTA DE SUSPENSION DE OBRA Nº 02 PULTUNCHARA.docx
ACTA DE SUSPENSION DE OBRA Nº 02 PULTUNCHARA.docx

Doc1
Doc1Doc1
Doc1

Antecedentes nacionales
Antecedentes nacionalesAntecedentes nacionales
Antecedentes nacionales

D y g de la madera
D y g de la maderaD y g de la madera
D y g de la madera

Capilaridad tensiòn-permeabilidad
Capilaridad tensiòn-permeabilidadCapilaridad tensiòn-permeabilidad
Capilaridad tensiòn-permeabilidad

Modelación del transporte de sedimentos en ríos. ejemplos de aplicación por e...
Modelación del transporte de sedimentos en ríos. ejemplos de aplicación por e...Modelación del transporte de sedimentos en ríos. ejemplos de aplicación por e...
Modelación del transporte de sedimentos en ríos. ejemplos de aplicación por e...

1 lauraceae - melastoma
1 lauraceae - melastoma1 lauraceae - melastoma
1 lauraceae - melastoma

Claves de identificacion
Claves de identificacionClaves de identificacion
Claves de identificacion

Descripcion de la flora
Descripcion de la floraDescripcion de la flora
Descripcion de la flora

Tipos micorrizas
Tipos micorrizasTipos micorrizas
Tipos micorrizas

Tubetes y contenedores
Tubetes y contenedoresTubetes y contenedores
Tubetes y contenedores

Diapos silvi
Diapos silviDiapos silvi
Diapos silvi

Cuestionario de patologia forestal n
Cuestionario de patologia forestal nCuestionario de patologia forestal n
Cuestionario de patologia forestal n

Clase 07
Clase 07Clase 07
Clase 07

Gametogenesis en plantas
Gametogenesis en plantasGametogenesis en plantas
Gametogenesis en plantas

Laboratorio n°1
Laboratorio n°1Laboratorio n°1
Laboratorio n°1

Diapositivas de bioquimica
Diapositivas de bioquimicaDiapositivas de bioquimica
Diapositivas de bioquimica

Costo referencial de posecion y operacion
Costo referencial de posecion y operacionCosto referencial de posecion y operacion
Costo referencial de posecion y operacion

Clases rendimiento-de-maquinarias-de-construccion
Clases rendimiento-de-maquinarias-de-construccionClases rendimiento-de-maquinarias-de-construccion
Clases rendimiento-de-maquinarias-de-construccion


Ensayo triaxial

  • 1. MECANICA DE SUELOS II UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ FACULTAD DE INGENIERÍA CIVIL UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU – FACULTAD DE INGENIERIA CIVIL  1.- INTRODUCCIÓN Su principal finalidad es obtener parámetros del suelo y la relación esfuerzo - deformación a través de la determinación del esfuerzo cortante. Es un ensayo complejo, pe ro la información que entrega es la más representativa del esfuerzo cortante que sufre una masa de suelo al ser cargada. Consiste en colocar una muestra cilíndrica de suelo dentro de una membrana de caucho o goma, que se introduce en una cámara especial y se le aplica una presión igual en todo sentido y dirección. Alcanzado ese estado de equilibrio, se aumenta la presión normal ó axial (σ 1), sin modificar la presión lateral aplicada (σ 3), hasta que se produzca la falla. Realizando por lo menos 3 pruebas, compresiones laterales diferentes, en un gráfico se dibujan los círculos de Mohr que representan los esfuerzos de falla de cada muestra y trazando una tangente o envolvente a éstos, se determinan los parámetros φ y c del suelo. Dependiendo del tipo de suelo y las condiciones en que este trabajará, las alternativas para realizar el ensayo serán consolidados no drenado (CU), no consolidado no drenado (UU) o consolidado drenado (CD). RESUMEN: El ensayo triaxial es utilizado habitualmente para determinar las propiedades resistentes y deformacionales de un suelo, cuando éste está sometido a un estado de tensiones tal que dos de las tensiones principales son iguales y donde los ejes principales de tensiones no giran.
  • 2. MECANICA DE SUELOS II UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ FACULTAD DE INGENIERÍA CIVIL UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU – FACULTAD DE INGENIERIA CIVIL 2.- OBJETIVOS:  El objetivo primordial en el ensayo triaxial es determinar los parámetros de resistencia efectivos c' y Φ' del suelo.  Dibujar los círculos de mohr. 3.- MATERIALES:  Las herramientas para preparar la muestra son cuchillos, espátulas, talladores, sierras etc. En arcillas se utilizan muestras inalteradas cuando se trata de formaciones naturales, o bien se preparan en moldes como el Harvard, análogo al ensayo Proctor pero con mayor altura, etc. En arenas, las muestras suelen prepararse e moldes, aproximándose lo más posible a las condiciones de densidad “in situ”.  También se necesitan membranas de látex para recubrir las probetas una vez que están preparadas también se necesitan piedras porosas para interponer entre la muestra y los dos cabezales en los que apoya. Las piedras porosas facilitan el drenaje del suelo y homogenizar las presiones del agua en las bases de la probeta.  Equipo de ensayo triaxial, compuesto por los siguientes elementos:  Unidad principal: En ella se aloja el motor que mueve el cabezal inferior, aplicando las trayectorias de tensiones o deformaciones deseadas a la probeta. En la parte superior tiene la base sobre la que apoya la célula triaxial. En dicha base se encuentran todas las tomas hidráulicas (presión de cámara, presión de cola, presión de poro, drenaje de cámara y drenaje de muestra.  Célula triaxial de metacrilato: Dentro de la cual va
  • 3. MECANICA DE SUELOS II UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ FACULTAD DE INGENIERÍA CIVIL UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU – FACULTAD DE INGENIERIA CIVIL introducida la muestra y el líquido que producirá la presión de cámara.  Dos controladores: Encargados de proporcionar las presiones de cámara y cola, respectivamente. Además, miden los volúmenes que entran o salen de la célula y de la muestra.  Un transductor para medir la presión de poro.  Una célula sumergible, situada dentro de la cámara, que nos permite conocer las cargas axiales aplicadas a la probeta.  Equipo informático. Todos los datos obtenidos de la instrumentación de la muestra son enviados a un ordenador, en el que se almacenan para su posterior tratamiento. Además, dicho ordenador permite transmitir todas las órdenes del usuario al equipo de ensayos (tipo de ensayo, presiones, trayectorias tensionales o deformacionales, cantidad de datos que deben almacenarse, etc.). 4.-PROCEDIMIENTO:  En la presente práctica se ilustrarán los diferentes pasos a seguir en la realización de un ensayo triaxial, incluyendo:  Saturación de la muestra empleando presión de cola.  Consolidación isotrópica previa.  Rotura de la muestra con medida de presiones intersticiales. Las muestras a ensayar tendrán un diámetro de 70 mm y una altura de 140 mm. El líquido empleado para suministrar la presión de cámara será agua. Los pasos que se seguirán durante la realización del ensayo serán los siguientes:  Comprobación y preparación del equipo.  Preparación y colocación de la muestra.
  • 4. MECANICA DE SUELOS II UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ FACULTAD DE INGENIERÍA CIVIL UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU – FACULTAD DE INGENIERIA CIVIL  Colocación de la célula triaxial y llenado de agua desaireada.  Saturación de la probeta. Para ello, se aplicarán escalones de incremento de presión de cámara y de cola, desacoplados como máximo 50 kPa.  Consolidación isotrópica de la muestra. Se aplica, por ejemplo, una presión de cámara de 400 kPa y una presión de cola de 300 kPa.  Rotura de la probeta. Se mantiene cerrado el drenaje (caso de ensayo CU). Se aplica la velocidad de carga adecuada (en función del tiempo que ha tardado en completarse la consolidación anterior y teniendo en cuenta el tipo de ensayo que se realice).  A partir de este momento, el equipo de adquisición automática de datos comienza a registrar el desplazamiento del cabezal inferior, la carga axial aplicada a probeta, la presión de cámara y la presión de poro. De estos datos pueden obtenerse gráficos que relacionen deformación unitaria con tensión desviadora y presión de poro, y los diagramas p-q, p’-q’ ó t-s, t’-s’.  El ensayo se detendrá automáticamente al alcanzar la máxima deformación de la probeta impuesta antes del comienzo del ensayo.  Desmontaje el ensayo. Puesta a cero de las presiones de cámara y cola, eliminación del agua de la cámara, retirado de la célula triaxial y de la muestra para estudiar la forma de rotura, y para determinar la humedad y el índice de poros. 5.-MARCO TEÓRICO: En todo tipo de ensayo triaxial tenemos durante su ejecución dos etapas bien diferenciadas. 1° etapa: consiste en la aplicación de una presión hidrostática (igual en todas las direcciones) y que logramos mediante la inyección de líquido a presión a través de la llave A. Esta tención aplicada sobre tosa la superficie de la probeta, que se conoce como el nombre de tención confinante. Lógicamente que en esta primera etapa también la tención principal máxima coincide con la tención principal menor y que la carga es hidrostático. 2° etapa: aplicamos por intermedio del pistón de la cámara triaxial un esfuerzo vertical que se distribuye a toda el área de la probeta y que se conoce con el
  • 5. MECANICA DE SUELOS II UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ FACULTAD DE INGENIERÍA CIVIL UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU – FACULTAD DE INGENIERIA CIVIL nombre de tención desviante. Esta tención desviante σ sale de dividir el esfuerzo Q que se trasmite a través del pistón por área de la probeta A. TIPOS DE ENSAYOS TRIAXIALES: • Consolidado – drenado (CD): el drenaje se permite en las dos ultimas etapas y el exceso de presión de poros se disipa durante la aplicación del esfuerzo desviador. • Consolidado – no drenado (CU): se permite el drenaje en la primera etapa hasta que la presión de confinamiento efectiva sea igual a la presión de cámara. Se impide el drenaje durante la aplicación del esfuerzo desviador. • No consolidado – no drenado (UU): no se permite el drenaje en ninguna de las dos etapas. Ensayo triaxial no consolidado, no drenado (UU) En este tipo de ensayo, como su nombre lo indica, no se permite el drenaje de la probeta en ninguna de las dos etapas, por lo tanto la rotura de la misma se puede alcanzar en un tiempo relativamente rápido. A este ensayo se lo denomina también ensayo rápido (Q) donde no se permite en ningún momento el drenaje. La probeta no es consolidada, por lo tanto no se disipa la presión de poros durante la aplicación de la presión isotrópica de cámara 3 en la etapa de saturación. Después de establecer la presión de confinamiento en la cámara, se conecta la prensa para aplicar la carga axial, se deben tomar lecturas de los deformímetros de deformación y de carga a intervalos regulares, de este último hasta que se produzca la falla o hasta que la deformación alcance un valor considerable (aproximadamente
  • 6. MECANICA DE SUELOS II UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ FACULTAD DE INGENIERÍA CIVIL UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU – FACULTAD DE INGENIERIA CIVIL 20%). El incremento del esfuerzo desviador es bastante rápido, lo que permite que no se disipe la presión de poros y los resultados puedan solo expresarse en términos de esfuerzo total. La duración del ensayo es de 10 a 15 minutos. Figura 6.53. Envolvente de falla no drenado resultante del triaxial UU. Para poder dibujar el círculo de Mohr de esfuerzos es indispensable determinar los esfuerzos principales 1 y 3. Durante el ensayo triaxial (UU), se recolectan periódicamente valores de los deformímetros que controlan el anillo de carga y la deformación de la probeta (L). La deformación vertical , es calculada con la siguiente expresión:  = Deformación vertical del espécimen de suelo
  • 7. MECANICA DE SUELOS II UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ FACULTAD DE INGENIERÍA CIVIL UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU – FACULTAD DE INGENIERIA CIVIL 7.-CONCLUSIONES: • La resistencia de un suelo es el mayor esfuerzo al que puede ser sometido. • La geometría de la mayoría de los problemas geotécnicos es de tal manera que prácticamente todo el suelo se encuentra en compresión. • Aún cuando el suelo pueda fallar debido a la aplicación de grandes esfuerzos de compresión, el suelo falla realmente al corte. • Muchos problemas geotécnicos requieren de una evaluación de la resistencia al corte del suelo, tales como: taludes, presas de tierra, fundaciones de estructuras, muros de contención, etc. 8.-BIBLIOGRAFÍA:  JUÁREZ BADILLO – MECÁNICA SUELOS II  PRINCIPIOS DE INGENIERIA DE CIMENTACIONES -BRAJA M.DAS 9.-ANEXOS:
  • 8. MECANICA DE SUELOS II UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ FACULTAD DE INGENIERÍA CIVIL UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU – FACULTAD DE INGENIERIA CIVIL  En la figura se observa la muestra ya tallada lista para el ensayo triaxial.   En la presente figura se puede observar midiendo el diámetro como tabn su altura. FOTO 1 FOTO 2
  • 9. MECANICA DE SUELOS II UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ FACULTAD DE INGENIERÍA CIVIL UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU – FACULTAD DE INGENIERIA CIVIL  En la figura se observa envolviendo la muestra con un latex.  En la figura se observa asegurando la muestra para que no entre el agua. FOTO 3 FOTO 4
  • 10. MECANICA DE SUELOS II UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ FACULTAD DE INGENIERÍA CIVIL UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU – FACULTAD DE INGENIERIA CIVIL  En la figura se observa ajustando los tornillas para que no escapa el agua.  En la figura se observa llenando agua en el equipo. FOTO 5 FOTO 6
  • 11. MECANICA DE SUELOS II UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ FACULTAD DE INGENIERÍA CIVIL UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU – FACULTAD DE INGENIERIA CIVIL  En la figura se observa colocando los respectivos componentes de equipo.  En la figura se observa configurando a una presión de 150 kg./cm^2 FOTO 8 FOTO 7

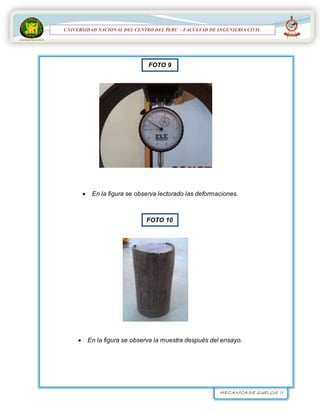

  • 12. MECANICA DE SUELOS II UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ FACULTAD DE INGENIERÍA CIVIL UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU – FACULTAD DE INGENIERIA CIVIL  En la figura se observa lectorado las deformaciones.  En la figura se observa la muestra después del ensayo. FOTO 9 FOTO 10
