ETAP es un simulador eléctrico líder mundial que permite modelar, analizar y optimizar sistemas de potencia. Ofrece módulos para evaluación de equipos, flujo de carga, cortocircuito, coordinación de protecciones y más. Fue fundada en 1986 y tiene más de 50,000 licencias a nivel mundial para proyectos de generación, transmisión y distribución eléctrica.

1. ETAPS
SIMULADOR ELECTRICO

2. 2
• Usted puede iniciar con capacidades básicas de ETAP, entre ellas están:
•
o *Equipment Evaluation
o *Cable Ampacity & Sizing - IEEE, ICEA, NEC
o *Load Flow / Voltage Drop
•
• Posteriormente añadir más módulos tal como:
•
o *Short-Circuit ANSI / IEC
o *Load Analyzer
o *Protective Device Coordination & Sequence of Operation
o *Ground Grid Systems
o *Arc Flash
o *Muchos otros módulos más (son cerca de 60 módulos disponibles)
•
•
•
ETAP es una empresa fundada en 1986 y sus oficinas centrales están en
Irvine, California. ETAP es el líder mundial en modelado de sistemas
eléctricos de potencia, para diseño, análisis, optimización y predicción
en tiempo real. Las tecnologías de software del fabricante de ETAP
aseguran que los sistemas de potencia estén diseñados para óptima
seguridad, confianza y uso eficiente de la energía. Cuando se destinan a
tiempo real hace que las organizaciones administren estratégicamente
la energía, maximicen su uso, bajen costos y logren mejoras en la
estabilidad financiera. A la fecha hay más de 50 mil licencias ETAP y
ETAP Real-Time en proyectos de sistemas de potencia, demanda de
generación, transmisión y distribución en todo el mundo.
¿Que es?
Modalidades

3. 3
o Iniciando ETAP Power Station.
o Modelado de Sistemas de Potencia.
o Fuentes de Potencia.
o Generadores.
o Transformadores de Potencia.
o Motores Síncronos e Inducción.
o Canalizaciones Eléctricas.
o Bancos de Capacitores.
o Interruptores.
o Modelado de Sistemas de Protección contra Sobrecorriente.
o Transformadores de Corriente y Potencial.
o Fusibles.
o Relés.
o Análisis de Flujo de Carga.
o Análisis de Cortocircuito.
o Duty Trifásico (½ ciclos).
o Duty Monofásico (½ Ciclos).
o Trifásico, Línea – Línea, Línea – Línea – Tierra, Monofásico
(½ , 1 – 4 y 30 ciclos)
o Análisis de Aceleración de Motores.
o Diseño de Sistemas de Puesta a Tierra.
o Estudio de Coordinación de Protecciones de Eléctricas de
Sobrecorriente.
o Ajustes de Pick-Up de las protecciones.
o Selección de Curvas de funcionamiento.
o Cálculo de Saturación de Transformadores de Corriente.
o Plateado de los esquemas de protección.
o Selección Dial de tiempo.
o Revisión de Margen de Coordinación.
o Modelado de Protecciones no existentes en librería.

4. 4
- Ipsum

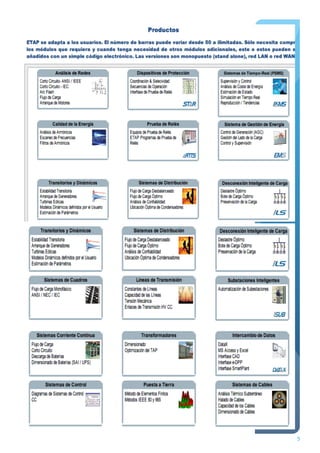

5. 5

6. Beneficios:
• Permite a los ingenieros realizar estudios de coordinación de protecciones de
una manera fácil y eficiente.
• Provee información precisa y realista de las características de operación,
tiempo y estado de los dispositivos de protección.
• Permite profundizar en el análisis de problemas no esperados como disparos
falsos, fallas en la operación de Relés y falta de coordinación.
• Ayuda a los ingenieros y diseñadores a tomar decisiones rápidas y precisas
con la mayor información.
Secuencias de Operación:
Con el E T A P S t a r usted no sólo puede trabajar con las curvas de
intensidad vs. tiempo, sino que también puede determinar el momento
de operación de un dispositivo con solamente indicar el punto de falta
en el diagrama unifilar.

7. Características Principales de las Secuencias de Operación
• Presentación gráfica de faltas trifásicas o fallas a tierra.
• Presentación de las Intensidades en el diagrama unifilar.
• Presentación de la Coordinación Global del Sistema.
• Visualización de las Tablas de Respuesta en Función del Tiempo.
Conclusión:
ETAP es la más completa herramienta de análisis
para el diseño, simulación y operación de la
generación, transmisión, distribución y sistemas de
potencia industriales. Desde el cálculo de
cortocircuito hasta estudios avanzados de
estabilidad transitorios, ETAP es la solución más
flexible y completamente integral.
Ingenieros, Operadores y administradores en miles
de compañías alrededor del mundo ponen su
confianza en ETAP; el único programa de alto
impacto para Ingeniería Eléctrica que cumple con
los ampliamente aceptados y firmemente
establecidos estándares de verificación de calidad
para plantas nucleares.
