El documento describe el equipamiento necesario para una sala de videoconferencia Polycom HDX 7000, incluyendo una cámara Eagle Eye 1080, micrófonos, cables, televisor LCD, proyector Epson y una consola de audio. Se explican detalladamente las conexiones necesarias entre estos dispositivos y el sistema Polycom HDX 7000 para lograr una videoconferencia de alta definición e integración de audio.

1. Equipo de video conferencia.
EQUIPAMIENTO SALAS HDX 6000
*Calidad UltimateHD con un 50 % menos de uso de ancho de banda compatible con H.264
High Profile.
*Vídeo HD de hasta 1080p, tecnología Polycom HD Voice y uso compartido de contenido HD.
*Calidad protegida con la tecnología de calidad de servicio Polycom Lost Packet Recovery que
ayuda a garantizar una excelente calidad incluso en medio de problemas de la red.
*Audio StereoSurround de 22 kHz para ofrecer una claridad superior, con separación estéreo
que garantiza que todos puedan escuchar con nitidez, incluso cuando varias personas hablan
al mismo tiempo.
*Protocolos estándar de la industria que permiten la conexión con millones de sistemas de
vídeo basados en estándares utilizados actualmente.
*Opciones de entrada y salida flexibles que garantizan que sus cámaras y periféricos se
conectarán sin complicaciones.
Cámara Eagle Eye: La cámara se conecta mediante el cable propio de cámara (3m) en la
salida del HDX.
Micrófono: El micrófono está conectado a la salida del HDX, se debe tener cuidado al
insertar el conector en el puerto ya que se puede ocasionar un mal funcionamiento del equipo.
Computador: El computador sea portátil o PC para enviar contenidos debe ir conectado a
la entrada, adicionalmente si se va a enviar audio se debe insertar un cable stereo de 1/8 en la
entrada.
Televisor LCD: (pantalla) El televisor está conectado a la salida del HDX a través de un
cable de HDMI con el cual también se envía audio.
Red Lan: Es una red que conecta los ordenadores en un área relativamente pequeña y
predeterminada.
Toma de energía: Está formado por dos elementos: clavijas y tomacorriente (o toma de
corriente), que se conectan uno al otro para establecer una conexión que permita el paso de la
corriente eléctrica.

2. Hi Polycom.

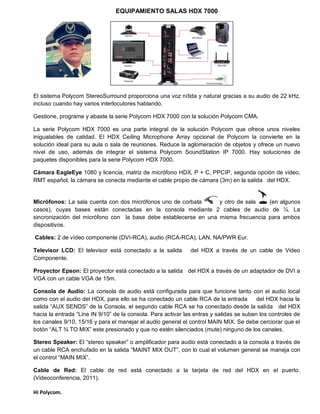

EQUIPAMIENTO SALAS HDX 7000
El sistema Polycom StereoSurround proporciona una voz nítida y natural gracias a su audio de 22 kHz,
incluso cuando hay varios interlocutores hablando.
Gestione, programe y abaste la serie Polycom HDX 7000 con la solución Polycom CMA.
La serie Polycom HDX 7000 es una parte integral de la solución Polycom que ofrece unos niveles
inigualables de calidad. El HDX Ceiling Microphone Array opcional de Polycom la convierte en la
solución ideal para su aula o sala de reuniones. Reduce la aglomeración de objetos y ofrece un nuevo
nivel de uso, además de integrar el sistema Polycom SoundStation IP 7000. Hay soluciones de
paquetes disponibles para la serie Polycom HDX 7000.
Cámara EagleEye 1080 y licencia, matriz de micrófono HDX, P + C, PPCIP, segunda opción de video,
RMT español, la cámara se conecta mediante el cable propio de cámara (3m) en la salida del HDX.
Micrófonos: La sala cuenta con dos micrófonos uno de corbata y otro de sala (en algunos
casos), cuyas bases están conectadas en la consola mediante 2 cables de audio de ¼. La
sincronización del micrófono con la base debe establecerse en una misma frecuencia para ambos
dispositivos.
Cables: 2 de vídeo componente (DVI-RCA), audio (RCA-RCA), LAN, NA/PWR Eur.
Televisor LCD: El televisor está conectado a la salida del HDX a través de un cable de Video
Componente.
Proyector Epson: El proyector está conectado a la salida del HDX a través de un adaptador de DVI a
VGA con un cable VGA de 15m.
Consola de Audio: La consola de audio está configurada para que funcione tanto con el audio local
como con el audio del HDX, para ello se ha conectado un cable RCA de la entrada del HDX hacia la
salida “AUX SENDS” de la Consola, el segundo cable RCA se ha conectado desde la salida del HDX
hacia la entrada “Line IN 9/10” de la consola. Para activar las entras y salidas se suben los controles de
los canales 9/10, 15/16 y para el manejar el audio general el control MAIN MIX. Se debe cerciorar que el
botón “ALT ¾ TO MIX” este presionado y que no estén silenciados (mute) ninguno de los canales.
Stereo Speaker: El “stereo speaker” o amplificador para audio está conectado a la consola a través de
un cable RCA enchufado en la salida “MAINT MIX OUT”, con lo cual el volumen general se maneja con
el control “MAIN MIX”.
Cable de Red: El cable de red está conectado a la tarjeta de red del HDX en el puerto.
(Videoconferencia, 2011).
