El documento describe las energías alternativas, incluyendo energía eólica, solar, geotérmica y híbrida. Explica que las energías alternativas son más ecológicas que los combustibles fósiles tradicionales y discute algunos desafíos como su rentabilidad. También proporciona ejemplos de vehículos híbridos y plantas de energía geotérmica en México.

1. La definición de “Energía Alterna” es “Se
denomina energía alternativa, o más
propiamente fuentes de energía
alternativas, a aquellas fuentes de energía
planteadas como alternativa a las
tradicionales clásicas”. Las energías
alternativas nos presentan un futuro no sólo
ecológico, sino también económico y hasta
para la supervivencia.

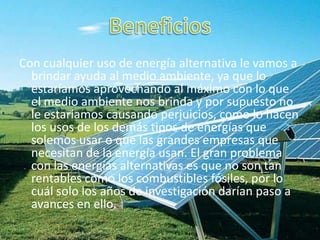

2. Con cualquier uso de energía alternativa le vamos a
brindar ayuda al medio ambiente, ya que lo
estaríamos aprovechando al máximo con lo que
el medio ambiente nos brinda y por supuesto no
le estaríamos causando perjuicios, como lo hacen
los usos de los demás tipos de energías que
solemos usar o que las grandes empresas que
necesitan de la energía usan. El gran problema
con las energías alternativas es que no son tan
rentables como los combustibles fósiles, por lo
cuál solo los años de investigación darían paso a
avances en ello.

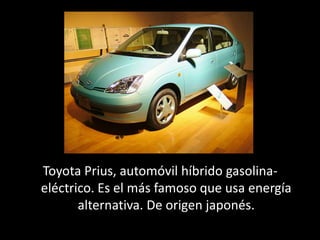

4. Toyota Prius, automóvil híbrido gasolina-
eléctrico. Es el más famoso que usa energía
alternativa. De origen japonés.

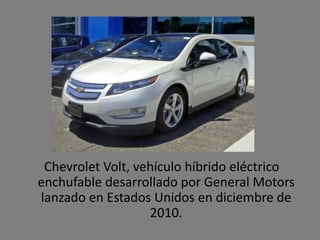

5. Chevrolet Volt, vehículo híbrido eléctrico
enchufable desarrollado por General Motors
lanzado en Estados Unidos en diciembre de
2010.

6. El Ford Fusion Hybrid es un vehículo híbrido eléctrico del segmento D
movido por la combinación de un motor eléctrico y un motor de
combustión interna a gasolina, y fue lanzado en el mercado
estadounidense en marzo de 2009 como año modelo 2010.

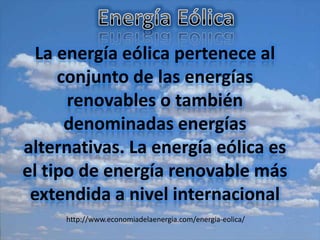

7. La energía eólica pertenece al
conjunto de las energías
renovables o también
denominadas energías
alternativas. La energía eólica es
el tipo de energía renovable más
extendida a nivel internacional
http://www.economiadelaenergia.com/energia-eolica/

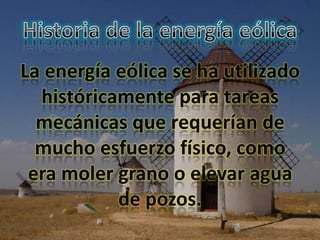

8. La energía eólica se ha utilizado
históricamente para tareas
mecánicas que requerían de
mucho esfuerzo físico, como
era moler grano o elevar agua
de pozos.

10. “¿Cómo funciona?”
La energía eólica procede de la energía
del sol (energía solar), ya que produce
cambios de presiones y de temperaturas
en la atmósfera, los que hacen que el aire
se ponga en movimiento, provocando el
viento, que los aerogeneradores
aprovechan para producir energía
eléctrica a través del movimiento de sus
palas (energía cinética).

11. Imagen editada por mi
http://www.kalipedia.com/kalipediamedia/cienciasnaturales/media/200709/24/fisicayquimica/20070924klpcnafyq_79.Ees.SCO.png

12. • Vestas : , de Dinamarca, una vez más mantuvo su
primera posición en la industria eólica, con la entrega
de 5.22 GW eólicos, o el 12,7% del total del mercado
eólico. Sin embargo, está cifra es inferior a los 5,85
GW del año anterior y su cuota de mercado cayó un
2%.
• Sinovel : de China vendió menos aerogeneradores
que el año anterior: 3,7 GW en 2011, en comparación
con 4,39 GW en 2010.
• Goldwind : ocupó el tercer lugar con 3,6 GW y el 8,7%
del mercado eólico, en comparación con 3,73 GW en
2010.
G.W. "Gross Weight“
http://www.evwind.com/2012/03/13/eolica-los-mayores-fabricantes-
de-aerogeneradores-en-2011-por-jose-santamarta/

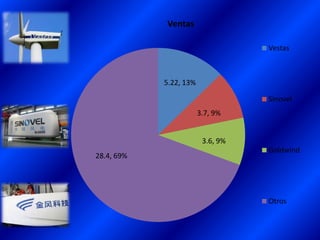

13. Ventas
Vestas
5.22, 13%
Sinovel
3.7, 9%
3.6, 9%
Goldwind
28.4, 69%
Otros

14. WindFloat es una estructura de apoyo
flotante para las turbinas eólicas en
alta mar con un diseño simple y
económico. Las turbinas flotantes
pueden ser ensambladas en tierra y ser
arrastradas mediante una embarcación
hasta su emplazamiento, reduciendo
así su coste de ensamblaje.
Esta nueva tecnología permite instalar
las turbinas en lugares donde las
corrientes de aire son de mejor calidad

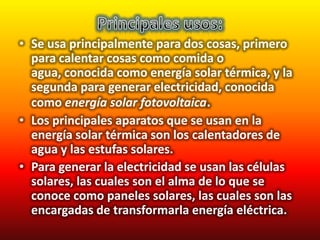

16. • Se usa principalmente para dos cosas, primero
para calentar cosas como comida o
agua, conocida como energía solar térmica, y la
segunda para generar electricidad, conocida
como energía solar fotovoltaica.
• Los principales aparatos que se usan en la
energía solar térmica son los calentadores de
agua y las estufas solares.
• Para generar la electricidad se usan las células
solares, las cuales son el alma de lo que se
conoce como paneles solares, las cuales son las
encargadas de transformarla energía eléctrica.

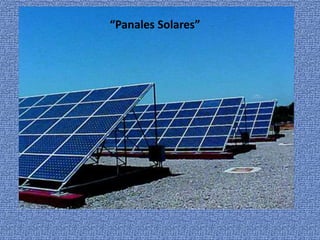

17. “Panales Solares”

18. Geotermia
Geotermia (o el calor de la tierra) es la energía termal acumulada bajo la superficie de la
tierra en zonas de agua de alta presión, sistemas de vapor o de agua caliente, así que en
rocas calientes. La energía termal usada consiste en parte de la corriente permanente de
calor desde el núcleo de la tierra, a través del manto y hasta la superficie, dónde la energía
está desprendido a la atmósfera. La otra parte forman procesos de desintegración
radiactiva que suceden naturalmente en el manto y liberan energía.
La explotación de energía geotérmica se puede separar en geotermia cerca de la superficie
y geotermia de alta profundidad. Mientras la geotermia cerca de la superficie está
explotado con colectores y sondas instalados en la tierra (profundidad aproximadamente
100 -150 m) para suministrar edificios individuales (o complejos de edificios), la
explotación de alta profundidad ofrece la posibilidad de proyectos de suministro de
energía más largos, incluyendo la generación de energía eléctrica.
La energía hidrotérmica es un caso especial porque éste usa capas con agua (acuíferos) en
alta profundidad

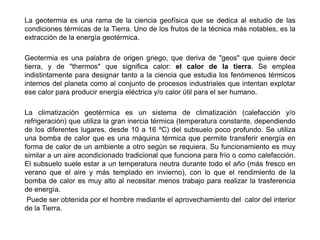

19. La geotermia es una rama de la ciencia geofísica que se dedica al estudio de las
condiciones térmicas de la Tierra. Uno de los frutos de la técnica más notables, es la
extracción de la energía geotérmica.
Geotermia es una palabra de origen griego, que deriva de "geos" que quiere decir
tierra, y de "thermos" que significa calor: el calor de la tierra. Se emplea
indistintamente para designar tanto a la ciencia que estudia los fenómenos térmicos
internos del planeta como al conjunto de procesos industriales que intentan explotar
ese calor para producir energía eléctrica y/o calor útil para el ser humano.
La climatización geotérmica es un sistema de climatización (calefacción y/o
refrigeración) que utiliza la gran inercia térmica (temperatura constante, dependiendo
de los diferentes lugares, desde 10 a 16 ºC) del subsuelo poco profundo. Se utiliza
una bomba de calor que es una máquina térmica que permite transferir energía en
forma de calor de un ambiente a otro según se requiera. Su funcionamiento es muy
similar a un aire acondicionado tradicional que funciona para frío o como calefacción.
El subsuelo suele estar a un temperatura neutra durante todo el año (más fresco en
verano que el aire y más templado en invierno), con lo que el rendimiento de la
bomba de calor es muy alto al necesitar menos trabajo para realizar la trasferencia
de energía.
Puede ser obtenida por el hombre mediante el aprovechamiento del calor del interior
de la Tierra.

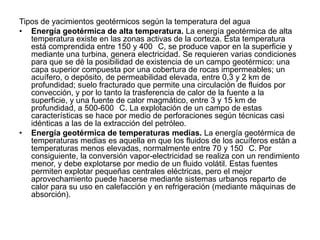

20. Tipos de yacimientos geotérmicos según la temperatura del agua
• Energía geotérmica de alta temperatura. La energía geotérmica de alta
temperatura existe en las zonas activas de la corteza. Esta temperatura
está comprendida entre 150 y 400 C, se produce vapor en la superficie y
mediante una turbina, genera electricidad. Se requieren varias condiciones
para que se dé la posibilidad de existencia de un campo geotérmico: una
capa superior compuesta por una cobertura de rocas impermeables; un
acuífero, o depósito, de permeabilidad elevada, entre 0,3 y 2 km de
profundidad; suelo fracturado que permite una circulación de fluidos por
convección, y por lo tanto la trasferencia de calor de la fuente a la
superficie, y una fuente de calor magmático, entre 3 y 15 km de
profundidad, a 500-600 C. La explotación de un campo de estas
características se hace por medio de perforaciones según técnicas casi
idénticas a las de la extracción del petróleo.
• Energía geotérmica de temperaturas medias. La energía geotérmica de
temperaturas medias es aquella en que los fluidos de los acuíferos están a
temperaturas menos elevadas, normalmente entre 70 y 150 C. Por
consiguiente, la conversión vapor-electricidad se realiza con un rendimiento
menor, y debe explotarse por medio de un fluido volátil. Estas fuentes
permiten explotar pequeñas centrales eléctricas, pero el mejor
aprovechamiento puede hacerse mediante sistemas urbanos reparto de
calor para su uso en calefacción y en refrigeración (mediante máquinas de
absorción).

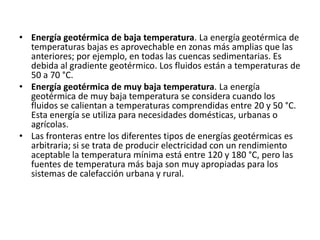

21. • Energía geotérmica de baja temperatura. La energía geotérmica de
temperaturas bajas es aprovechable en zonas más amplias que las
anteriores; por ejemplo, en todas las cuencas sedimentarias. Es
debida al gradiente geotérmico. Los fluidos están a temperaturas de
50 a 70 °C.
• Energía geotérmica de muy baja temperatura. La energía
geotérmica de muy baja temperatura se considera cuando los
fluidos se calientan a temperaturas comprendidas entre 20 y 50 °C.
Esta energía se utiliza para necesidades domésticas, urbanas o
agrícolas.
• Las fronteras entre los diferentes tipos de energías geotérmicas es
arbitraria; si se trata de producir electricidad con un rendimiento
aceptable la temperatura mínima está entre 120 y 180 °C, pero las
fuentes de temperatura más baja son muy apropiadas para los
sistemas de calefacción urbana y rural.

22. GEOTERMIA COMO ALTERNATIVA
ENERGETICA EN MEXICO,
¿ES REALMENTE VIABLE?
En México al igual que en la mayoría de los
países del mundo la economía está
regida por que tanto petróleo produce el
país, y la mayoría de las máquinas, los
automóviles etc. Utilizan combustibles
fósiles.
El 51.87% de la energía eléctrica es
producida por termoeléctricas, y estas
ocupan combustible fósil.

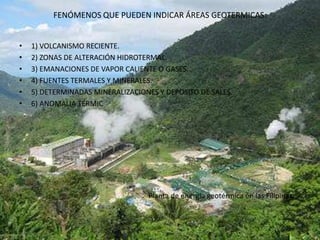

23. FENÓMENOS QUE PUEDEN INDICAR ÁREAS GEOTERMICAS:
• 1) VOLCANISMO RECIENTE.
• 2) ZONAS DE ALTERACIÓN HIDROTERMAL.
• 3) EMANACIONES DE VAPOR CALIENTE O GASES.
• 4) FUENTES TERMALES Y MINERALES.
• 5) DETERMINADAS MINERALIZACIONES Y DEPOSITO DE SALES.
• 6) ANOMALIA TÉRMIC
• Planta de energía geotérmica en las Filipinas.

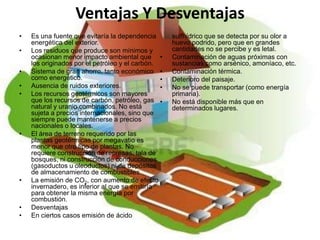

24. Ventajas Y Desventajas
• Es una fuente que evitaría la dependencia sulfhídrico que se detecta por su olor a
energética del exterior. huevo podrido, pero que en grandes
• Los residuos que produce son mínimos y cantidades no se percibe y es letal.
ocasionan menor impacto ambiental que • Contaminación de aguas próximas con
los originados por el petróleo y el carbón. sustancias como arsénico, amoníaco, etc.
• Sistema de gran ahorro, tanto económico • Contaminación térmica.
como energético. • Deterioro del paisaje.
• Ausencia de ruidos exteriores. • No se puede transportar (como energía
• Los recursos geotérmicos son mayores primaria).
que los recursos de carbón, petróleo, gas • No está disponible más que en
natural y uranio combinados. No está determinados lugares.
sujeta a precios internacionales, sino que
siempre puede mantenerse a precios
nacionales o locales.
• El área de terreno requerido por las
plantas geotérmicas por megavatio es
menor que otro tipo de plantas. No
requiere construcción de represas, tala de
bosques, ni construcción de conducciones
(gasoductos u oleoductos) ni de depósitos
de almacenamiento de combustibles.
• La emisión de CO2, con aumento de efecto
invernadero, es inferior al que se emitiría
para obtener la misma energía por
combustión.
• Desventajas
• En ciertos casos emisión de ácido

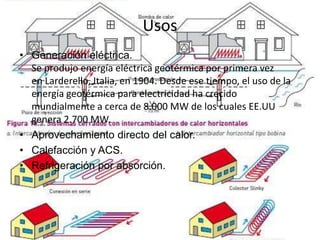

25. Usos
• Generación eléctrica.
Se produjo energía eléctrica geotérmica por primera vez
en Larderello, Italia, en 1904. Desde ese tiempo, el uso de la
energía geotérmica para electricidad ha crecido
mundialmente a cerca de 8.000 MW de los cuales EE.UU
genera 2.700 MW.
• Aprovechamiento directo del calor.
• Calefacción y ACS.
• Refrigeración por absorción.

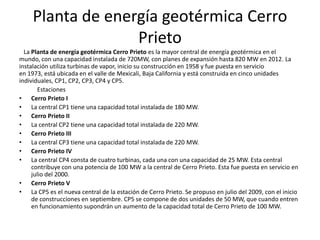

26. Planta de energía geotérmica Cerro
Prieto
La Planta de energía geotérmica Cerro Prieto es la mayor central de energía geotérmica en el
mundo, con una capacidad instalada de 720MW, con planes de expansión hasta 820 MW en 2012. La
instalación utiliza turbinas de vapor, inicio su construcción en 1958 y fue puesta en servicio
en 1973, está ubicada en el valle de Mexicali, Baja California y está construida en cinco unidades
individuales, CP1, CP2, CP3, CP4 y CP5.
Estaciones
• Cerro Prieto I
• La central CP1 tiene una capacidad total instalada de 180 MW.
• Cerro Prieto II
• La central CP2 tiene una capacidad total instalada de 220 MW.
• Cerro Prieto III
• La central CP3 tiene una capacidad total instalada de 220 MW.
• Cerro Prieto IV
• La central CP4 consta de cuatro turbinas, cada una con una capacidad de 25 MW. Esta central
contribuye con una potencia de 100 MW a la central de Cerro Prieto. Esta fue puesta en servicio en
julio del 2000.
• Cerro Prieto V
• La CP5 es el nueva central de la estación de Cerro Prieto. Se propuso en julio del 2009, con el inicio
de construcciones en septiembre. CP5 se compone de dos unidades de 50 MW, que cuando entren
en funcionamiento supondrán un aumento de la capacidad total de Cerro Prieto de 100 MW.

27. Mitsubishi construirá una central de
energía geotérmica en Michoacán
(México) acuerdo con la
• Mitsubishi Heavy anunció un
Comisión Federal de Electricidad (CFE) para la
construcción de una central geotérmica de 50
megavatios en Michoacán.-
• Mitsubishi Heavy espera tener concluida la
central geotérmica en diciembre de 2014, en
la que será la décimosegunda geotermal que
suministra Mitsubishi Heavy a México
