1. Espectro electromagnético

2. Que es una onda?
• una onda es una perturbación que se propaga
en un medio, transportando energía.

3. onda
• Los elementos de una onda son los siguientes:

4. frecuencia
• Se refiere al numero de longitudes de onda
que pasan en un punto en un segundo.

5. LAS ONDAS SE CLASIFICAN EN :

6. Onda mecánica

7. Onda electromagnética
• Son ondas que no necesitan de un medio para
propagarse. Este tipo de ondas tienen
componentes eléctricos y magnéticos..

8. Un poco de historia
• En el Siglo xix maxwell. consiguió
aclarar el problema de la naturaleza
de la luz, y además unir la
electricidad, el magnetismo y la óptica
en una misma rama.
• Sin embargo no pudo demostrar su
existencia

9. Un poco de historia
• 1887 HERTZ , el primero en
producir ondas electromagnéticas
y con ello confirmar las leyes de
Maxwell

10. Características
1.Se propagan en el vacio

11. características
2. estas ondas pueden atravesar el espacio
interplanetario e interestelar y llegar a la
Tierra desde el Sol y las estrellas.

12. Características
3. son ondas transversales es decir las
vibración de las partículas es perpendicular a
la dirección de propagación de la onda.

13. Rapidez de propagación
c


Independientemente de su frecuencia y longitud de onda, todas las ondas
electromagnéticas se desplazan en el vacío a una velocidad c = 300.000 km/s.
La rapidez de propagación de las ondas electromagnéticas esta relacionada
con la longitud de onda () y con la frecuencia (f) mediante la siguiente
fórmula:

14. Frecuencia y longitud
• Las radicaciones electromagnéticas de baja
frecuencia tienen longitud de onda grande y
menos energía.

15. Frecuencia y longitud
• Y por el contrario, las radiaciones de alta
frecuencia tienen longitud de onda corta y
mas energía.

16. Para tener en cuenta
• La longitud de onda y la frecuencia de las
ondas electromagnéticas son importantes
para determinar su energía, su visibilidad, su
poder de penetración y otras características.

17. ESPECTRO ELECTROMAGNÉTICO

18. Espectro electromagnético
• Conjunto de ondas electromagnéticas que se
propagan, con velocidad constante, que es la
de la luz, aproximadamente de 300.000 km/s.

19. Se divide en

20. visible
• . región del espectro
electromagnético que
el ojo humano es
capaz de percibir. A la
radiación
electromagnética en
este rango de
longitudes de onda se
le llama luz visible o
simplemente luz

21. visible
• un típico ojo humano responderá a longitudes
de onda desde 400 a 700 nm aunque algunas
personas pueden ser capaces de percibir
longitudes de onda desde 380 a 780 nm.

23. radio
• se aplica a la porción menos energética del
espectro electromagnético, situada entre unos
3 Hz y unos 300 GHz

24. radio
• El hercio es la unidad de medida de la
frecuencia de las ondas radioeléctricas, y
corresponde a un periodo por segundo. Las
ondas electromagnéticas de esta región del
espectro se pueden transmitir aplicando la
corriente alterna originada en un generador a
una antena.

25. radio
CLASIFICACIÓN:
La radiofrecuencia se puede dividir en las siguientes bandas del
espectro:

26. APLICACIONES

27. • Uno de sus primeros usos fue en el ámbito
naval, para el envío de mensajes en código
Morse entre los buques y tierra o entre
buques.
• Actualmente, la radio toma muchas otras
formas, incluyendo redes inalámbricas,
comunicaciones móviles de todo tipo, así
como la radiodifusión.

28. radio

29. COMUNICACIONES

30. MEDICINA
Implante Coclear diatermia

31. microondas
• ondas electromagnéticas definidas en un rango
de frecuencias determinado; generalmente de
entre 300 MHz y 300 GHz, y una longitud de onda
en el rango de 1 m a 1 mm.

32. Clasificación
La radiofrecuencia se puede dividir en las siguientes bandas del
espectro:
microondas

33. APLICACIÓN

34. microondas

35. infrarrojos
• radiación electromagnética de mayor longitud
de onda que la luz visible, pero menor que la
de las microondas. Consecuentemente, tiene
menor frecuencia que la luz visible y mayor
que las microondas.

36. infrarrojas
• Su rango de longitudes de onda va desde unos
700 nanómetros hasta 1 micrómetro .

37. Características de la radiación
infrarroja
• El nombre de infrarrojo significa por debajo
del rojo.

38. APLICACIONES

39. infrarrojos

40. Un poco de historia
• Newton uso por primera vez la
palabra espectro "aparición“ en
1671 al describir sus
experimentos en óptica.

41. Sus Observaciones
• Newton observó que
cuando un estrecho haz
de luz solar incide sobre
un prisma de vidrio
triangular con un
ángulo, una parte se
refleja y otra pasa a
través del vidrio,
mostrando diferentes
bandas de colores.

42. • La luz blanca está compuesta de ondas de
diversas frecuencias. Cuando un rayo de luz
blanca pasa por un prisma se separa en sus
componentes de acuerdo a la longitud de
onda y se produce la amplia gama de colores
Dispersión de la luz

43. Refracción de la luz
• Cuando un rayo de luz pasa de un medio
transparente a otro medio transparente pero
de distinta densidad.

44. refracción
• La onda al refractarse cambia su longitud de
onda

45. Arco iris
• La luz blanca que llega del sol penetra en las
pequeñas gotas de la lluvia las cuales se
comportan como prismas, las luz se refracta
en las pequeñas gotas que al salir al aire
vuelven y se refractan en un abanico de
colores.

46. APLICACIÓN

47. • La espectroscopia es el estudio de la
interacción entre la radiación
electromagnética y la materia, con
aplicaciones en química, física y astronomía,
entre otras disciplinas científicas
elementos químicos

48. ultravioleta
• Su nombre proviene de que su rango empieza
desde longitudes de onda más cortas de lo
que los humanos identificamos como el color
violeta.

49. ultravioleta
• Según su longitud de onda, se distinguen
varios subtipos de rayos ultravioleta:

50. APLICACIONES

51. ultravioleta
• Una de las aplicaciones de los rayos
ultravioleta es como forma de esterilización,
pueden eliminar toda clase de bacterias y
virus sin dejar residuos, a diferencia de los
productos químicos

52. ultravioleta
Lámpara fluorescente arte
Medicina forense Control de plagas

53. Efectos en la salud
• Entre los daños que los rayos ultravioleta
pueden provocar se incluyen:

54. RAYOS X
• La denominación rayos X designa a una
radiación electromagnética, invisible, capaz de
atravesar cuerpos opacos y de impresionar las
películas fotográficas.

55. Un poco de historia
• 1895: Los rayos X son descubiertos
por Wilhelm Röntgen.
• Max von Laue demuestra que los
rayos X son ondas
electromagnéticas producidas por
interacción de
“rayos catódicos”.
• ·

56. Rayos X
• Los Rayos X son radiaciones electromagnéticas
cuya longitud de onda va desde unos 10 nm
hasta 0,001 nm. Cuanto menor es la longitud
de onda de los Rayos X, mayores son su
energía y poder de penetración.

57. Rayos x
• Los rayos de mayor longitud de onda, se
conocen como Rayos X blandos.
• Los de menor longitud de onda, se
denominan Rayos X duros.

58. Rayos x
• Tanto la luz visible como los Rayos X se
producen a raíz de las transiciones de los
electrones atómicos de una órbita a otra. La
luz visible corresponde a transiciones de
electrones externos y los Rayos X a
transiciones de electrones internos.

59. Propiedades
• Apariencia: invisible, no se percibe por los
sentidos
• Velocidad: viaja a la velocidad de la luz
• Masa: no tiene
• Longitud de onda: corta, con frecuencia alta
• Poder de penetración: penetran líquidos,
sólidos, gases

60. Riesgos de salud
• La manera como la radiación afecta la salud
depende del tamaño de la dosis de radiación.

61. Cristalografía rayos x
• La cristalografía de rayos
X es una técnica
consistente en hacer
pasar un haz de rayos X a
través de un cristal de la
sustancia sujeta a
estudio.

62. Cristalografía de rayos x
• Los rayos X que más
interesan en el campo
de la Cristalografía de
rayos X son aquellos
que disponen de una
longitud de onda
próxima a 1 Angstrom
rayos X "duros“. Estos
rayos X se producen
en los laboratorios de
Cristalografía

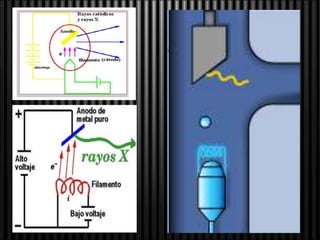

63. • Los equipos que se
utilizan en los
laboratorios de
Cristalografía para
producir estos rayos X
son sencillos. Disponen
de un generador de alta
tensión (unos 50.000
voltios), que se
suministra al llamado
tubo de rayos X, que es
realmente donde se
produce la radiación

65. APLICACIONES

66. Médicas
radiología angiografía
Tomografía computarizada

67. Rayos gamma
• es un tipo de radiación electromagnética,.
producida generalmente por elementos
radioactivos o procesos subatómicos como la
aniquilación de un par positrón-electrón. Este
tipo de radiación de tal magnitud también es
producida en fenómenos astrofísicos de gran
violencia.

68. Rayos gamma
• Debido a las altas energías que poseen, los
rayos gamma constituyen un tipo de radiación
ionizante capaz de penetrar en la materia más
profundamente que la radiación alfa o beta.

69. APLICACIONES

70. Rayos gamma
• Dada su alta energía pueden causar grave
daño al núcleo de las células, por lo que son
usados para esterilizar equipos médicos y
alimentos.

71. Rayos gamma
tomografía radioterapia

72. Rayos x
• se utilizan para el
tratamiento de ciertos tipos
de cáncer. En el
procedimiento llamado
cirugía gamma-knife,
múltiples rayos concentrados
de rayos gamma son dirigidos
hacia células cancerosas. Los
rayos son emitidos desde
distintos ángulos para
focalizar la radiación en el
tumor a la vez que se
minimiza el daño a los tejidos
de alrededor.
