1. El espectro electromagnético

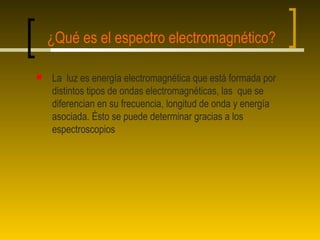

2. ¿Qué es el espectro electromagnético?
 La luz es energía electromagnética que está formada por
distintos tipos de ondas electromagnéticas, las que se
diferencian en su frecuencia, longitud de onda y energía
asociada. Ésto se puede determinar gracias a los
espectroscopios

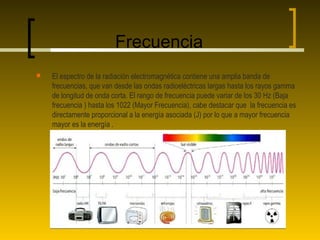

3. Frecuencia
 El espectro de la radiación electromagnética contiene una amplia banda de
frecuencias, que van desde las ondas radioeléctricas largas hasta los rayos gamma
de longitud de onda corta. El rango de frecuencia puede variar de los 30 Hz (Baja
frecuencia ) hasta los 1022 (Mayor Frecuencia), cabe destacar que la frecuencia es
directamente proporcional a la energía asociada (J) por lo que a mayor frecuencia
mayor es la energía .

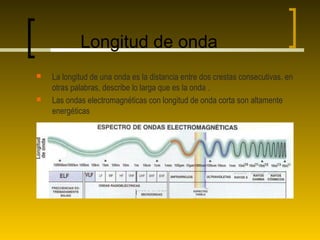

4. Longitud de onda
 La longitud de una onda es la distancia entre dos crestas consecutivas, en
otras palabras, describe lo larga que es la onda .
 Las ondas electromagnéticas con longitud de onda corta son altamente
energéticas

5. Longitud de onda
 La longitud de onda es inversamente
proporcional con la frecuencia, su
unidad de medición es en metros y su
rango va desde los 100000 m (ondas
de radio) hasta los 10-14 m (rayos
gama).
 Dentro de la luz visible en cuanto a
longitud de onda, la luz violeta tiene la
menor y el color rojo la mayor.

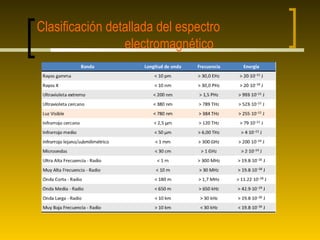

6. Clasificación detallada del espectro
electromagnético

7. Clasificación general del espectro
electromagnético
 Ondas de radiofrecuencia
 Microondas
 Infrarroja
 Región Visible
 Rayos Ultravioleta
 Rayos X
 Rayos Gamma

8. Ondas de Radiofrecuencia
 En esta categoría se incluyen las ondas de radio AM y FM además de las
ondas de televisión. Las radios FM funcionan en una banda de mayor
frecuencia que las AM, mientras que los celulares y las emisoras de TV
funcionan en frecuencia similares.
 Para las telecomunicaciones y las emisiones radioeléctricas se utilizan
longitudes de onda de unos 1000 m (ondas largas), 500 m (ondas medias),
por debajo de 100 m (Ondas cortas) y alrededor de 10 m (ondas ultracortas
para aficionados y modulación de frecuencia). Para emisiones de televisión
se usan longitudes de onda de 5 m.

9. Ondas Radiofrecuencia

10. Microondas
 Son muy utilizadas en comunicaciones y aplicaciones de radar,
como los aparatos usados para medir la velocidad de los
automóviles y, por supuesto, en los hornos de microondas.
 Su frecuencia va desde los 1 GHz y 300 GHz y en la longitud
de onda el radar funciona con longitudes de onda menores a 1
m y las microondas (hiperfrecuencias) con frecuencias
menores a 1 cm.

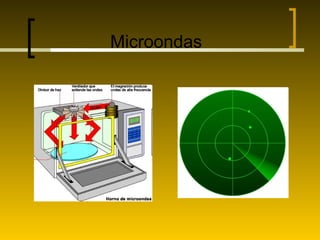

11. Microondas

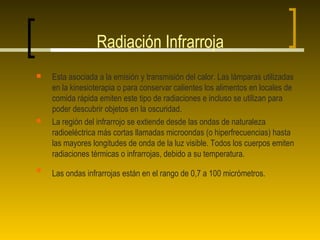

12. Radiación Infrarroja
 Esta asociada a la emisión y transmisión del calor. Las lámparas utilizadas
en la kinesioterapia o para conservar calientes los alimentos en locales de
comida rápida emiten este tipo de radiaciones e incluso se utilizan para
poder descubrir objetos en la oscuridad.
 La región del infrarrojo se extiende desde las ondas de naturaleza
radioeléctrica más cortas llamadas microondas (o hiperfrecuencias) hasta
las mayores longitudes de onda de la luz visible. Todos los cuerpos emiten
radiaciones térmicas o infrarrojas, debido a su temperatura.

Las ondas infrarrojas están en el rango de 0,7 a 100 micrómetros.

13. Radiación Infrarroja

14. Luz Visible
 Son ondas luminosas capaces de estimular el ojo humano; los demás rayos
no pueden ser percibidos por la visión humana.
 También denominada luz blanca esta compuesta por 7 colores que
podemos percibir con nuestro sentido de la vista. Estos colores son: rojo,
anaranjado, amarillo, verde, azul, índigo y violeta.
 La luz visible ocupa una pequeña porción del espectro electromagnético.
 Su longitud de onda va de 0.40-0.78 micrómetros .

15. Luz Visible

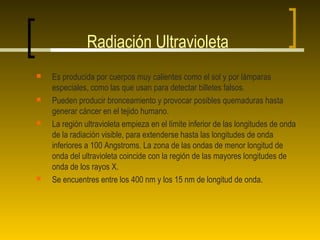

16. Radiación Ultravioleta
 Es producida por cuerpos muy calientes como el sol y por lámparas
especiales, como las que usan para detectar billetes falsos.
 Pueden producir bronceamiento y provocar posibles quemaduras hasta
generar cáncer en el tejido humano.
 La región ultravioleta empieza en el límite inferior de las longitudes de onda
de la radiación visible, para extenderse hasta las longitudes de onda
inferiores a 100 Angstroms. La zona de las ondas de menor longitud de
onda del ultravioleta coincide con la región de las mayores longitudes de
onda de los rayos X.
 Se encuentres entre los 400 nm y los 15 nm de longitud de onda.

17. Radiación Ultravioleta

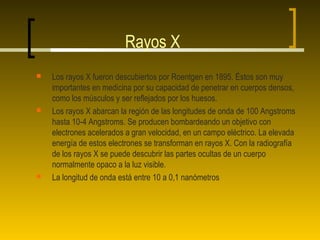

18. Rayos X
 Los rayos X fueron descubiertos por Roentgen en 1895. Éstos son muy
importantes en medicina por su capacidad de penetrar en cuerpos densos,
como los músculos y ser reflejados por los huesos.
 Los rayos X abarcan la región de las longitudes de onda de 100 Angstroms
hasta 10-4 Angstroms. Se producen bombardeando un objetivo con
electrones acelerados a gran velocidad, en un campo eléctrico. La elevada
energía de estos electrones se transforman en rayos X. Con la radiografía
de los rayos X se puede descubrir las partes ocultas de un cuerpo
normalmente opaco a la luz visible.
 La longitud de onda está entre 10 a 0,1 nanómetros

19. Rayos X

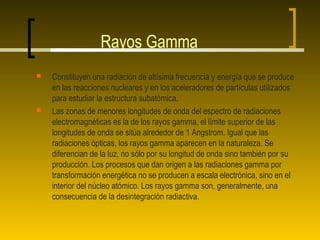

20. Rayos Gamma
 Constituyen una radiación de altísima frecuencia y energía que se produce
en las reacciones nucleares y en los aceleradores de partículas utilizados
para estudiar la estructura subatómica.
 Las zonas de menores longitudes de onda del espectro de radiaciones
electromagnéticas es la de los rayos gamma, el límite superior de las
longitudes de onda se sitúa alrededor de 1 Angstrom. Igual que las
radiaciones ópticas, los rayos gamma aparecen en la naturaleza. Se
diferencian de la luz, no sólo por su longitud de onda sino también por su
producción. Los procesos que dan origen a las radiaciones gamma por
transformación energética no se producen a escala electrónica, sino en el
interior del núcleo atómico. Los rayos gamma son, generalmente, una
consecuencia de la desintegración radiactiva.

21. Rayos Gamma

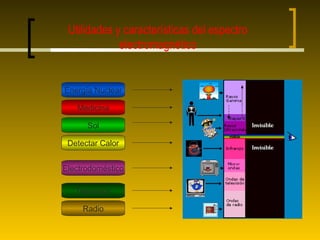

22. Utilidades y características del espectro
electromagnético
Energía Nuclear
Medicina
Sol
Detectar Calor
Electrodoméstico
Televisión
Radio

23. Diagrama Espectro Electromagnético
