Presentación sobre las ondas electromagnéticas

2. ¿Qué Son las Ondas Electromagnéticas?
Una onda electromagnética es la forma de propagación de
la radiación electromagnética a través del vacío de un
medio.
Son ondas producidas por la oscilación o la aceleración de
una carga eléctrica. Las ondas electromagnéticas tienen
componentes eléctricos y magnéticos.
La medida de las ondas suelen medirse en nanómetro, o
nm, que es una millonésima de milímetro. 10 - 9 m = 1 nm

3. Ondas Electromagnéticas
Siguen una trayectoria rectilínea y su velocidad es constante
en cada medio específico.
Al pasar de un medio a otro la única característica que
permanece constante es la frecuencia. La velocidad varía para
cada longitud de onda.
La frecuencia y la longitud de onda se relacionan según la
siguiente expresión matemática:
longitud de onda = C X T = C ÷ f
-C es la velocidad de la luz en el vacío.
-T el periodo.
-f es la frecuencia.

4. Tipos

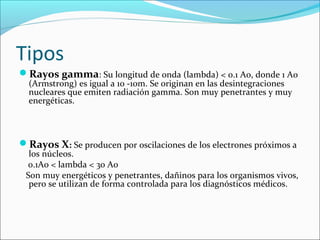

5. Tipos
Rayos gamma: Su longitud de onda (lambda) < 0.1 Ao, donde 1 Ao
(Armstrong) es igual a 10 -10m. Se originan en las desintegraciones
nucleares que emiten radiación gamma. Son muy penetrantes y muy
energéticas.
Rayos X: Se producen por oscilaciones de los electrones próximos a
los núcleos.
0.1Ao < lambda < 30 Ao
Son muy energéticos y penetrantes, dañinos para los organismos vivos,
pero se utilizan de forma controlada para los diagnósticos médicos.

6. Tipos
Luz visible: Es la pequeña parte del espectro electromagnético a la que
es sensible el ojo humano.
400 nm < lambda < 750 nm
Se producen por saltos electrónicos entre niveles atómicos y moleculares. Las
longitudes de onda que corresponden a los colores básicos son:
 ROJO De 6200 a 7500 Ao
 NARANJA De 5900 a 6200 Ao
 AMARILLO De 5700 a 5900 Ao
 VERDE De 4900 a 5700 Ao
 AZUL De 4300 a 4900 Ao
 VIOLETA De 4000 a 4300 Ao

7. Tipos
Radiación infrarroja Es emitida por cuerpos calientes y son debidas
a vibraciones de los átomos.
10 -3m < lambda < 10-7m
Radiación de microondas Son producidas por vibraciones de
moléculas.
0.1 mm < lambda < 1 m
Ondas de radio: Son ondas electromagnéticas producidas por el
hombre con un circuito oscilante.
1 cm < lambda < 1 km

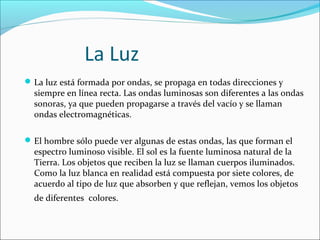

8. La Luz
La luz está formada por ondas, se propaga en todas direcciones y
siempre en línea recta. Las ondas luminosas son diferentes a las ondas
sonoras, ya que pueden propagarse a través del vacío y se llaman
ondas electromagnéticas.
El hombre sólo puede ver algunas de estas ondas, las que forman el
espectro luminoso visible. El sol es la fuente luminosa natural de la
Tierra. Los objetos que reciben la luz se llaman cuerpos iluminados.
Como la luz blanca en realidad está compuesta por siete colores, de
acuerdo al tipo de luz que absorben y que reflejan, vemos los objetos
de diferentes colores.

9. La Luz

10. Espectro Visible
El espectro visible es la porción del espectro electromagnético que es
visible para el ojo humano. La radiación electromagnética en este
rango de longitudes de onda se le llama luz visible o simplemente
luz. Es lo que hace la luz al pasar por un prisma, donde se divide en
distintos colores. No hay límites exactos en el espectro visible; un
típico ojo humano responderá a longitudes de onda desde 400 a
700 nm, aunque algunas personas pueden ser capaces de percibir
longitudes de onda desde 380 a 780 nm.
Los colores del espectro se ordenan como en el arco iris, formando el
llamado espectro visible.
