1. Francisco Sánchez
C.I.: 23.537.434
Tópicos Avanzados en
Telecomunicaciones
Prof: Jesús Lobaton
SAIA D
Proyecto Final
Tópicos Avanzados
en
Telecomunicaciones

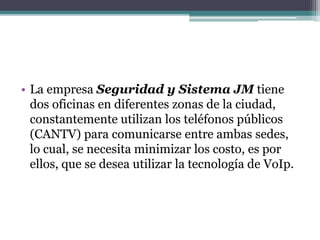

2. • La empresa Seguridad y Sistema JM tiene
dos oficinas en diferentes zonas de la ciudad,
constantemente utilizan los teléfonos públicos
(CANTV) para comunicarse entre ambas sedes,
lo cual, se necesita minimizar los costo, es por
ellos, que se desea utilizar la tecnología de VoIp.

3. • Tipo: Software Libre
• Es una IP-PBX completa diseñada en software libre, que funciona sobre
un sistema operativo en Linux (preferentemente en la distribución
CentOS) y proporciona todas las características que se esperan de una
PBX al trabajar con voz sobre IP. Asterisk actualmente también se
distribuye en versiones para los sistemas operativos BSD, Mac OS X,
Solaris y Windows.
• Códec: G.711, G.729, GSM, G.722, iLBC , G.7231, LPC10, G.726, Speex
• Protocolos: IAX (Inter-Asterisk Exchange) , SCCP, SIP, H.323, MGCP.
• Calidad de Servicio: QoS-Vlan
• Sin Costo
• Características
Programar alarmas,
despertadores
Listas negras
Detalles de las llamadas,
estadísticas
Ruteo de llamada según destino
y/o origen
Monitorización silenciosa de
llamadas
Tarjetas de llamada
Envío y recepción de faxes
mediante software de terceros

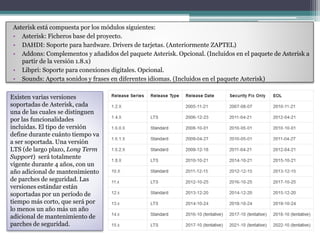

4. Asterisk está compuesta por los módulos siguientes:
• Asterisk: Ficheros base del proyecto.
• DAHDI: Soporte para hardware. Drivers de tarjetas. (Anteriormente ZAPTEL)
• Addons: Complementos y añadidos del paquete Asterisk. Opcional. (Incluidos en el paquete de Asterisk a
partir de la versión 1.8.x)
• Libpri: Soporte para conexiones digitales. Opcional.
• Sounds: Aporta sonidos y frases en diferentes idiomas. (Incluidos en el paquete Asterisk)
Existen varias versiones
soportadas de Asterisk, cada
una de las cuales se distinguen
por las funcionalidades
incluidas. El tipo de versión
define durante cuánto tiempo va
a ser soportada. Una versión
LTS (de largo plazo, Long Term
Support) será totalmente
vigente durante 4 años, con un
año adicional de mantenimiento
de parches de seguridad. Las
versiones estándar están
soportadas por un período de
tiempo más corto, que será por
lo menos un año más un año
adicional de mantenimiento de
parches de seguridad.

5. • Tipo: Software Libre
• Es una distribución del sistema operativo GNU/Linux, basada en CentOS,
que tiene la particularidad de ser una central telefónica (PBX) por software
basada en la PBX de código abierto Asterisk. Como cualquier central PBX,
permite interconectar teléfonos internos de una compañía conectarlos la
red telefónica convencional (RTB – Red telefónica básica).
• Códec: ADPCM , iLBC , G.711, GSM, G.722, G.726, G.723.1.
• Protocolos: IAX (Inter-Asterisk Exchange) , SCCP, SIP, H.323, MGCP.
• Calidad de Servicio: Vlan
• Costo: El costo varía función del grado de personalización que se requiera.
• Características:
Contestador Automático Integración con Outlook
Buzón de voz Reportes y monitorización
Panel de control web Puentes para conferencias

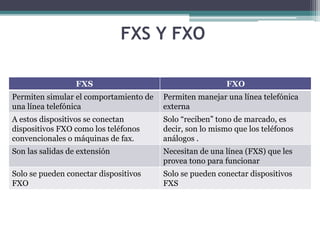

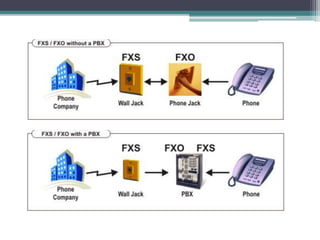

6. FXS Y FXO
FXS FXO
Permiten simular el comportamiento de
una línea telefónica
Permiten manejar una línea telefónica
externa
A estos dispositivos se conectan
dispositivos FXO como los teléfonos
convencionales o máquinas de fax.
Solo “reciben” tono de marcado, es
decir, son lo mismo que los teléfonos
análogos .
Son las salidas de extensión Necesitan de una línea (FXS) que les
provea tono para funcionar
Solo se pueden conectar dispositivos
FXO
Solo se pueden conectar dispositivos
FXS

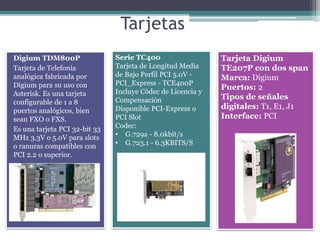

8. Tarjetas
Digium TDM800P
Tarjeta de Telefonía
analógica fabricada por
Digium para su uso con
Asterisk. Es una tarjeta
configurable de 1 a 8
puertos analógicos, bien
sean FXO o FXS.
Es una tarjeta PCI 32-bit 33
MHz 3.3V o 5.0V para slots
o ranuras compatibles con
PCI 2.2 o superior.
Serie TC400
Tarjeta de Longitud Media
de Bajo Perfil PCI 5.0V -
PCI_Express - TCE400P
Incluye Códec de Licencia y
Compensación
Disponible PCI-Express o
PCI Slot
Codec:
• G.729a - 8.0kbit/s
• G.723.1 - 6.3KBITS/S
Tarjeta Digium
TE207P con dos span
Marca: Digium
Puertos: 2
Tipos de señales
digitales: T1, E1, J1
Interface: PCI

10. Software Libre.
• El software libre es un programa sin costo alguno que posee
distintas libertades, puede ser usado, copiado, estudiado,
modificado y redistribuido libremente.
• Para estudiarlo y modificarlo la distribución del Software
Libre debe incluir el código fuente, característica
fundamental.
• Posee cuatro libertades básicas:
▫ Tiene libertad de estudiar cómo funciona el programa y adaptarlo
a las necesidades
▫ Libertad de distribuir copias
▫ Tiene libertad de uso con cualquier propósito
▫ Libertad de mejorar el programa
• En general utilizan el Software Libre y desarrollos propios, en
configuraciones de alta disponibilidad como voz ip satelital o
servidores de sms etc...
• -Micorp Consultores

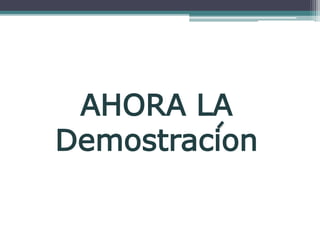

11. AHORA LA
Demostracion
