El documento describe lo que es un modem de cable y cómo funciona. Un modem de cable permite acceder a Internet a altas velocidades a través de una red de televisión por cable. Los datos de Internet se transmiten a través de los cables de televisión por cable ya existentes, usando canales de 6 MHz. El modem de cable convierte la señal de datos digitales a una señal de radiofrecuencia para la transmisión y viceversa.

1. CABLE MODEM
INTEGRANTES:
1. LUIS ALDANA
2. LUIS AREVALO
3. FREDDY FERNANDEZ

2. QUE ES CABLE MODEM?
• Es un dispositivo que permite accesar la información de
Internet a altas velocidades a través de una red de Televisión
por Cable.
• Es un tipo especial de módem diseñado para modular la señal
de datos sobre una infraestructura de televisión por cable.
Cuando se habla de Internet por cable, se hace referencia a la
distribución del servicio de Internet a través de esta
infraestructura de telecomunicación. El cable módem es
utilizado principalmente para distribuir acceso a Internet de
banda ancha aprovechando el ancho de banda que no se
utiliza en la red de TV por cable.

3. COMO FUNCIONA?
• En un sistema de televisión por cable, señales
provenientes de los muchos canales, son
entregados en 6 megahercios y luego enviados
por cable a la casa. En algunos sistemas, el cable
coaxial es el único medio para distribuir señales.
En otros sistemas una fibra óptica es utilizada
desde la compañía de cable a los diferentes
vecinos o áreas. La fibra es entonces terminada
en algún punto, y convertida a cable coaxial para
su distribución en casas particulares.

4. FLUJOS DE SEÑAL
• Cuando una compañía ofrece acceso a
Internet sobre cable, la información obtenida
de Internet puede usar los mismos cables
porque el modem de cable provee de un flujo
de datos “downstream” – datos enviados
desde Internet al ordenador personal del
usuario – en un canal de 6 MHz.

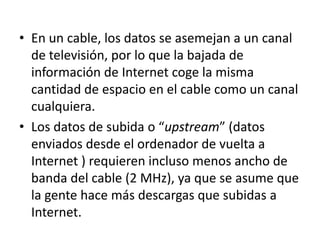

5. • En un cable, los datos se asemejan a un canal
de televisión, por lo que la bajada de
información de Internet coge la misma
cantidad de espacio en el cable como un canal
cualquiera.
• Los datos de subida o “upstream” (datos
enviados desde el ordenador de vuelta a
Internet ) requieren incluso menos ancho de
banda del cable (2 MHz), ya que se asume que
la gente hace más descargas que subidas a
Internet.

6. • Poner una bajada y subida de datos en un
sistema de televisión por cable requiere dos
tipos de equipamiento: un modem de cable y
una terminación de sistema de TV por cable
(CMTS), en el lado del proveedor del servicio.
• Entre estos dos equipos, tiene lugar la red de
televisión y la seguridad y gestión del acceso a
Internet.

7. INTERIOR DE UN MODEM DE CABLE
• Los modem de cable pueden ser internos o
externos al ordenador. Independientemente
del tipo de modem que se tenga, todos estos
dispositivos contienen ciertos componentes
comunes los cuales son:

9. • SINTONIZADOR: Conecta con el hardware del
modem, algunas veces con un elemento añadido
llamado “splitter”, que separa los datos de
Internet de la programación normal de CATV.
• DEMODULADOR: Los demoduladores más
comunes tienen cuatro funciones. Un
demodulador QAM (Quadrature Amplitude
Modulation) coge una señal de radio-frecuencia
que tiene información decodificada en su interior
al variar la amplitud de la onda, y la transforma
en una simple señal que puede ser procesada por
un convertidor de analógico-a-digital.

10. • MODULADOR: El modem que usa el sistema
por cable para la subida de tráfico, el
modulador se utiliza para convertir los datos
digitales del ordenador en señales de radio-
frecuencia para su transmisión.
• MAC : La MAC se localiza entre las parte de
subida y bajada en el cable, y actúa como un
interfaz o pasarela entre las partes de
hardware y software para los distintos
protocolos de red.

11. • MICROPROCESADOR: La tarea de este
elemento depende de alguna manera, de si el
modem está designado a ser parte de un
sistema de ordenadores más grande o dar
acceso a Internet sin más asignaciones.
• CMTS (Cable Modem Termination System): En
el punto final del proveedor del servicio de
cable, el CMTS ofrece muchas de las funciones
que da un DSLAM en un sistema DSL. El CMTS
coge el tráfico de entrada de un grupo de
usuarios en un solo canal, y lo encamina a una
ISP para su conexión a Internet.

12. SISTEMA DE INTERNET X CABLE

13. SECUENCIA

16. DESVENTAJAS
• Los abonados al servicio en un mismo
vecindario comparten el ancho de banda
proporcionado por una única línea de cable
coaxial, esto puede limitar la velocidad de
conexión dependiendo de cuanta gente esté
usando el servicio al mismo tiempo.

17. VENTAJAS
• Un beneficio a los usuarios de Internet, es que
a diferencia de ADSL, el funcionamiento no
depende de la distancia que está la casa de la
central telefónica más cercana. Los
dispositivos anteriormente mencionados, dan
la fuerza y propagación necesarias a la señal
para que el funcionamiento sea óptimo en
cualquier sitio.

18. GRACIAS POR SU ATENCION!
