El módem es un dispositivo que convierte las señales digitales en analogicas (modulacion) y viceversa, y
permite así la comunicación entre computadoras a través de la línea telefónica. Se han usado módems
desde la década de 1960 , para la transmisión directa de las señales electrónicas.
GENERALIDADES
La definición de las redes informáticas consiste en la conexión de varios ordenadores mediante
dispositivos físicos o inalámbricos.

3. Técnicas de modulación FSK PSK ASK QAM
FSK: La modulación por desplazamiento de
frecuencia es una técnica de modulación para la
transmisión digital de información utilizando dos
o más frecuencias diferentes

4. PSK
La modulación por desplazamiento de fase es una forma de modulación angular que
consiste en hacer variar la fase de la portadora entre un número de valores discretos.

5. ASK
La modulación por desplazamiento de amplitud es una forma de modulación en la
cual se representan los datos digitales como variaciones de amplitud de la onda
portadora en función de los datos a enviar.

6. QAM
La modulación en amplitud de cuadratura es una técnica que transporta dos señales
independientes, mediante la modulación de una señal portadora, tanto en amplitud
como en fase. Esto se consigue modulando una misma portadora, desfasada en 90º.

7. VELOCIDAD DE TRANSMISIÓN
Se puede decir que la caracteŕisticas más importande de un módem es su velocidad de
transmisión, se mide en bits por segundo y llegaron a alcanzar velocidades de 56Kbs.
Para referirise a la velocidad de un módem se han utilizado dos términos: Bits por
segundo (bits que puede transmitir en un segundo) o baudios (número de ciclos que
hace la onda en un segundo).

8. TIPO DE TRANSMISIÓN
ASÍNCRONO: Este tipo lo utilizan la mayoría de los módems enviando cada dato de
manera secuencial: 1 bit de arranque, 1 bit de control de errores y 1 bit de parada.
SÍNCRONO: Este sistema establece un sincronismo entre el PC y el módem
sincronizando sus ciclos de lectura/escritura transmitiendo los bits en grupos llamados
tramas.

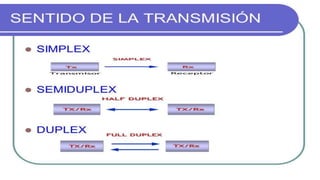

9. MODO DE TRANSMISIÓN
SIMPLEX: Se basa en un equipo de transmisión de datos que sólo permite emitir o
recibir datos.
SEMI-DUPLEX: Permite emitir y recibir pero no a la vez, cuando el emisor emite el
receptor recibe, y viceversa.
DÚPLEX: Establece una comunicación bidireccional y simultánea, por lo que el
equipo es emisor y receptor en todo momento.

11. UART
La transmisión de datos se puede establecer en modo serie (Línea telefónica de dos
hilos) y paralelo (Enviados desde el ordenador con varios hilos). Para esta función
utiliza el chip UART encargado de adaptar la información desde el PC a la línea
telefónica.

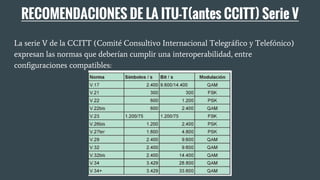

12. RECOMENDACIONES DE LA ITU-T(antes CCITT) Serie V
La serie V de la CCITT (Comité Consultivo Internacional Telegráfico y Telefónico)
expresan las normas que deberían cumplir una interoperabilidad, entre
configuraciones compatibles:

13. ESQUEMA BLOQUES MÓDEM
Transistor: Es el encargado
de modular las señales
provenientes del ordenador
para enviarlas en forma
analógica, después pasará
por filtros para regular la
señal.
Receptor: Formado por
unos filtros de recepción que
se encargan de dejar pasar
sólo las frecuencias
necesarias, un modulador
que convierta la señal
analógica en digital.

14. ADSL
La línea de abonado digital asimétrica, es una
transmisión analógica de datos digitales que
permite el funcionamiento de la línea telefónica y
de datos de manera simultánea. La velocidad de
datos de bajada es mucho mayor que de subida.
La tecnología ADSL aprovecha el cableado de
telefonía, y son necesarios únicamente un módem
ADSL y un SPLITTER, encargado de separar los
datos y la línea de voz. Actualmente se instala un
microfiltro en la toma de teléfono para aislar la
frecuencia de voz.

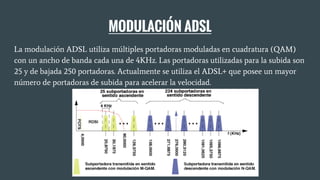

15. MODULACIÓN ADSL
La modulación ADSL utiliza múltiples portadoras moduladas en cuadratura (QAM)
con un ancho de banda cada una de 4KHz. Las portadoras utilizadas para la subida son
25 y de bajada 250 portadoras. Actualmente se utiliza el ADSL+ que posee un mayor
número de portadoras de subida para acelerar la velocidad.

16. NUEVAS TECNOLOGÍAS DE ACCESO A INTERNET
ADSL2-ADSL2+: Estas dos tecnologías ofrecen velocidades mayores a las del ADSL
utilizando más portadoras, o quitando portadoras de bajada y aumentando las de
subida, haciendo uso de la misma infraestructura telefónica.

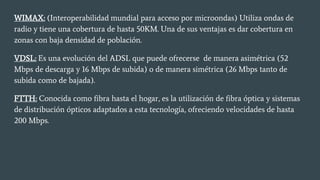

17. WIMAX: (Interoperabilidad mundial para acceso por microondas) Utiliza ondas de
radio y tiene una cobertura de hasta 50KM. Una de sus ventajas es dar cobertura en
zonas con baja densidad de población.
VDSL: Es una evolución del ADSL que puede ofrecerse de manera asimétrica (52
Mbps de descarga y 16 Mbps de subida) o de manera simétrica (26 Mbps tanto de
subida como de bajada).
FTTH: Conocida como fibra hasta el hogar, es la utilización de fibra óptica y sistemas
de distribución ópticos adaptados a esta tecnología, ofreciendo velocidades de hasta
200 Mbps.

18. Esquema línea ADSL

19. VELOCIDAD FRECUENCIAS
MÓDEM
ANALÓGICO
9.6 Kbps-56 Kbps 2.225 Hz
MÓDEM DIGITAL
(RDSI)
2 canales 64 Kbps 300-3.400 Hz
MÓDEM FIBRA
ÓPTICA
hasta 300 Mbps 2,4 Ghz o 5 Ghz
MÓDEM WIMAX Subida 1 a 5 Mbps
Bajada hasta 15
Mbps
2 Ghz a 11 Ghz
MÓDEM ADSL Subida 2,5 Mb
Bajada hasta 20 Mb
2,4 Ghz
MÓDEM VDSL Subida 3,5 mb
Bajada hasta 30 Mb
8 Mhz 12 Mhz
17 Mhz 30 Mhz
MÓDEM LMDS 128 Kbps a
155 Kbps
26-31 Ghz
