2. Definición

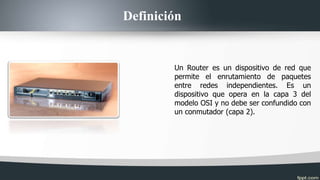

Un Router es un dispositivo de red que
permite el enrutamiento de paquetes
entre redes independientes. Es un
dispositivo que opera en la capa 3 del
modelo OSI y no debe ser confundido con
un conmutador (capa 2).

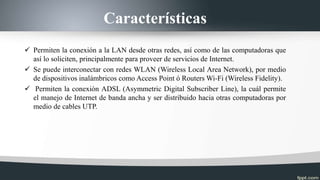

3. Características
 Permiten la conexión a la LAN desde otras redes, así como de las computadoras que
así lo soliciten, principalmente para proveer de servicios de Internet.
 Se puede interconectar con redes WLAN (Wireless Local Area Network), por medio
de dispositivos inalámbricos como Access Point ó Routers Wi-Fi (Wireless Fidelity).
 Permiten la conexión ADSL (Asymmetric Digital Subscriber Line), la cuál permite
el manejo de Internet de banda ancha y ser distribuido hacia otras computadoras por
medio de cables UTP.

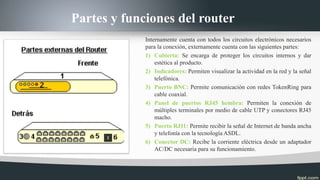

4. Partes y funciones del router
Internamente cuenta con todos los circuitos electrónicos necesarios
para la conexión, externamente cuenta con las siguientes partes:
1) Cubierta: Se encarga de proteger los circuitos internos y dar
estética al producto.
2) Indicadores: Permiten visualizar la actividad en la red y la señal
telefónica.
3) Puerto BNC: Permite comunicación con redes TokenRing para
cable coaxial.
4) Panel de puertos RJ45 hembra: Permiten la conexión de
múltiples terminales por medio de cable UTP y conectores RJ45
macho.
5) Puerto RJ11: Permite recibir la señal de Internet de banda ancha
y telefonía con la tecnología ASDL.
6) Conector DC: Recibe la corriente eléctrica desde un adaptador
AC/DC necesaria para su funcionamiento.

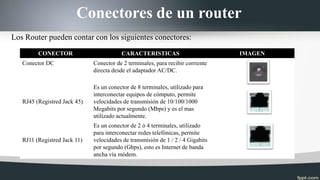

5. Conectores de un router
Los Router pueden contar con los siguientes conectores:
CONECTOR CARACTERISTICAS IMAGEN
Conector DC Conector de 2 terminales, para recibir corriente
directa desde el adaptador AC/DC.
RJ45 (Registred Jack 45)
Es un conector de 8 terminales, utilizado para
interconectar equipos de cómputo, permite
velocidades de transmisión de 10/100/1000
Megabits por segundo (Mbps) y es el mas
utilizado actualmente.
RJ11 (Registred Jack 11)
Es un conector de 2 ó 4 terminales, utilizado
para interconectar redes telefónicas, permite
velocidades de transmisión de 1 / 2 / 4 Gigabits
por segundo (Gbps), esto es Internet de banda
ancha vía módem.

6. Niveles del router

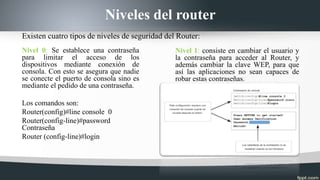

Nivel 0: Se establece una contraseña
para limitar el acceso de los
dispositivos mediante conexión de
consola. Con esto se asegura que nadie
se conecte el puerto de consola sino es
mediante el pedido de una contraseña.
Los comandos son:
Router(config)#line console 0
Router(config-line)#password
Contraseña
Router (config-line)#login
Nivel 1: consiste en cambiar el usuario y
la contraseña para acceder al Router, y
además cambiar la clave WEP, para que
así las aplicaciones no sean capaces de
robar estas contraseñas.
Existen cuatro tipos de niveles de seguridad del Router:

7. Niveles del router

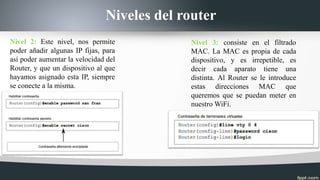

Nivel 2: Este nivel, nos permite
poder añadir algunas IP fijas, para
así poder aumentar la velocidad del
Router, y que un dispositivo al que
hayamos asignado esta IP, siempre
se conecte a la misma.
Nivel 3: consiste en el filtrado
MAC. La MAC es propia de cada
dispositivo, y es irrepetible, es
decir cada aparato tiene una
distinta. Al Router se le introduce
estas direcciones MAC que
queremos que se puedan meter en
nuestro WiFi.

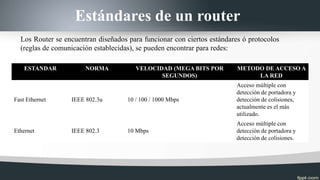

8. Estándares de un router
Los Router se encuentran diseñados para funcionar con ciertos estándares ó protocolos
(reglas de comunicación establecidas), se pueden encontrar para redes:
ESTANDAR NORMA VELOCIDAD (MEGA BITS POR
SEGUNDOS)
METODO DE ACCESO A
LA RED
Fast Ethernet IEEE 802.3u 10 / 100 / 1000 Mbps
Acceso múltiple con
detección de portadora y
detección de colisiones,
actualmente es el más
utilizado.
Ethernet IEEE 802.3 10 Mbps
Acceso múltiple con
detección de portadora y
detección de colisiones.

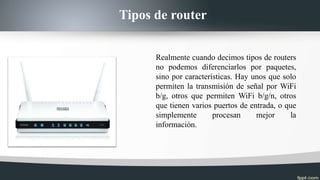

9. Tipos de router
Realmente cuando decimos tipos de routers
no podemos diferenciarlos por paquetes,
sino por características. Hay unos que solo
permiten la transmisión de señal por WiFi
b/g, otros que permiten WiFi b/g/n, otros
que tienen varios puertos de entrada, o que
simplemente procesan mejor la
información.

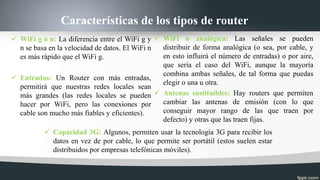

10. Características de los tipos de router
 WiFi g ó n: La diferencia entre el WiFi g y
n se basa en la velocidad de datos. El WiFi n
es más rápido que el WiFi g.
 Entradas: Un Router con más entradas,
permitirá que nuestras redes locales sean
más grandes (las redes locales se pueden
hacer por WiFi, pero las conexiones por
cable son mucho más fiables y eficientes).
 WiFi o analógica: Las señales se pueden
distribuir de forma analógica (o sea, por cable, y
en esto influirá el número de entradas) o por aire,
que sería el caso del WiFi, aunque la mayoría
combina ambas señales, de tal forma que puedas
elegir o una u otra.
 Antenas sustituibles: Hay routers que permiten
cambiar las antenas de emisión (con lo que
conseguir mayor rango de las que traen por
defecto) y otras que las traen fijas.
 Capacidad 3G: Algunos, permiten usar la tecnología 3G para recibir los
datos en vez de por cable, lo que permite ser portátil (estos suelen estar
distribuidos por empresas telefónicas móviles).

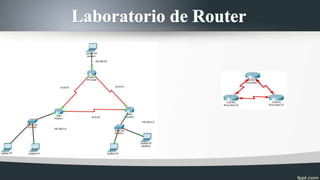

11. Protocolos de enrutamiento

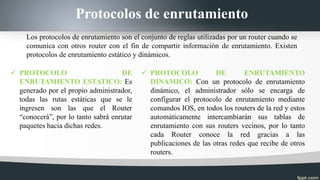

 PROTOCOLO DE
ENRUTAMIENTO ESTATICO: Es
generado por el propio administrador,
todas las rutas estáticas que se le
ingresen son las que el Router
“conocerá”, por lo tanto sabrá enrutar
paquetes hacia dichas redes.
 PROTOCOLO DE ENRUTAMIENTO
DINAMICO: Con un protocolo de enrutamiento
dinámico, el administrador sólo se encarga de
configurar el protocolo de enrutamiento mediante
comandos IOS, en todos los routers de la red y estos
automáticamente intercambiarán sus tablas de
enrutamiento con sus routers vecinos, por lo tanto
cada Router conoce la red gracias a las
publicaciones de las otras redes que recibe de otros
routers.
Los protocolos de enrutamiento son el conjunto de reglas utilizadas por un router cuando se
comunica con otros router con el fin de compartir información de enrutamiento. Existen
protocolos de enrutamiento estático y dinámicos.

12. Clasificación del enrutamiento
dinámico

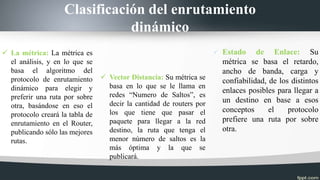

 La métrica: La métrica es
el análisis, y en lo que se
basa el algoritmo del
protocolo de enrutamiento
dinámico para elegir y
preferir una ruta por sobre
otra, basándose en eso el
protocolo creará la tabla de
enrutamiento en el Router,
publicando sólo las mejores
rutas.
 Vector Distancia: Su métrica se
basa en lo que se le llama en
redes “Numero de Saltos”, es
decir la cantidad de routers por
los que tiene que pasar el
paquete para llegar a la red
destino, la ruta que tenga el
menor número de saltos es la
más óptima y la que se
publicará.
 Estado de Enlace: Su
métrica se basa el retardo,
ancho de banda, carga y
confiabilidad, de los distintos
enlaces posibles para llegar a
un destino en base a esos
conceptos el protocolo
prefiere una ruta por sobre
otra.

13. Protocolos de enrutamiento
dinámico

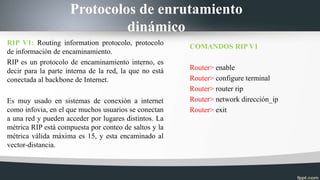

RIP V1: Routing information protocolo, protocolo
de información de encaminamiento.
RIP es un protocolo de encaminamiento interno, es
decir para la parte interna de la red, la que no está
conectada al backbone de Internet.
Es muy usado en sistemas de conexión a internet
como infovia, en el que muchos usuarios se conectan
a una red y pueden acceder por lugares distintos. La
métrica RIP está compuesta por conteo de saltos y la
métrica válida máxima es 15, y esta encaminado al
vector-distancia.
COMANDOS RIP V1
Router> enable
Router> configure terminal
Router> router rip
Router> network dirección_ip
Router> exit

14. Protocolos de enrutamiento
dinámico

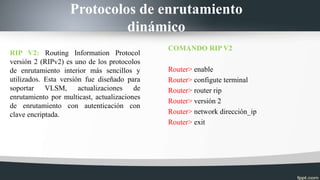

RIP V2: Routing Information Protocol
versión 2 (RIPv2) es uno de los protocolos
de enrutamiento interior más sencillos y
utilizados. Esta versión fue diseñado para
soportar VLSM, actualizaciones de
enrutamiento por multicast, actualizaciones
de enrutamiento con autenticación con
clave encriptada.
COMANDO RIP V2
Router> enable
Router> configute terminal
Router> router rip
Router> versión 2
Router> network dirección_ip
Router> exit

15. Protocolos de enrutamiento
dinámico

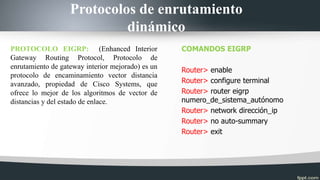

PROTOCOLO EIGRP: (Enhanced Interior
Gateway Routing Protocol, Protocolo de
enrutamiento de gateway interior mejorado) es un
protocolo de encaminamiento vector distancia
avanzado, propiedad de Cisco Systems, que
ofrece lo mejor de los algoritmos de vector de
distancias y del estado de enlace.
COMANDOS EIGRP
Router> enable
Router> configure terminal
Router> router eigrp
numero_de_sistema_autónomo
Router> network dirección_ip
Router> no auto-summary
Router> exit

16. Protocolos de enrutamiento
dinámico

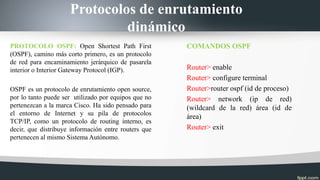

PROTOCOLO OSPF: Open Shortest Path First
(OSPF), camino más corto primero, es un protocolo
de red para encaminamiento jerárquico de pasarela
interior o Interior Gateway Protocol (IGP).
OSPF es un protocolo de enrutamiento open source,
por lo tanto puede ser utilizado por equipos que no
pertenezcan a la marca Cisco. Ha sido pensado para
el entorno de Internet y su pila de protocolos
TCP/IP, como un protocolo de routing interno, es
decir, que distribuye información entre routers que
pertenecen al mismo Sistema Autónomo.
COMANDOS OSPF
Router> enable
Router> configure terminal
Router>router ospf (id de proceso)
Router> network (ip de red)
(wildcard de la red) área (id de
área)
Router> exit
