El documento describe diferentes tecnologías de acceso a Internet, incluyendo tecnologías conmutadas como la Red Pública Telefónica Conmutada (RPTC) y la Red Digital de Servicios Integrados (RDSI), así como tecnologías dedicadas como Frame Relay, WiMAX, HFC y DSL. Explica las características, ventajas y desventajas de cada una de estas tecnologías de acceso alámbricas e inalámbricas.

1. TECNOLOGÍAS DE ACCESO

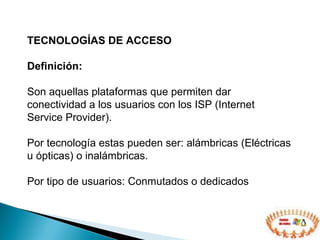

2. TECNOLOGÍAS DE ACCESO Definición: Son aquellas plataformas que permiten dar conectividad a los usuarios con los ISP (Internet Service Provider). Por tecnología estas pueden ser: alámbricas (Eléctricas u ópticas) o inalámbricas. Por tipo de usuarios: Conmutados o dedicados

3. TECNOLOGÍAS DE ACCESO Tecnologías Conmutadas: Son las primeras en aparecer en el mercado, fácil de administrar tanto para los usuarios finales como para los prestadores de servicio, sus costos están basados en el tiempo de conexión. Estas tecnologías son: La Red Pública Telefónica Conmutada (RPTC) y la Red Digital de Servicios Integrados (RDSI). Estas tecnologías se apoyaron directamente en protocolo PPP (Point to Point Protocol)

4. TECNOLOGÍAS DE ACCESO RPTC RED PÚBLICA TELEFÓNICA CONMUTADA

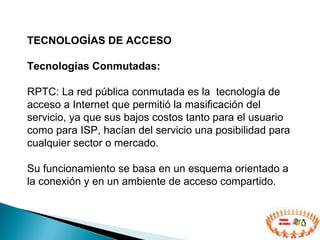

5. TECNOLOGÍAS DE ACCESO Tecnologías Conmutadas: RPTC: La red pública conmutada es la tecnología de acceso a Internet que permitió la masificación del servicio, ya que sus bajos costos tanto para el usuario como para ISP, hacían del servicio una posibilidad para cualquier sector o mercado. Su funcionamiento se basa en un esquema orientado a la conexión y en un ambiente de acceso compartido.

6. TECNOLOGÍAS DE ACCESO Tecnologías Conmutadas: Ventajas: Bajos costos Estandarización de Equipos Amplia cobertura Facilidad de manejo Desventajas Baja velocidad “ Anulación” del servicio telefónico Variación en el consumo por tiempo de conexión

7. TECNOLOGÍAS DE ACCESO Tecnologías Conmutadas: RDSI RED DIGITAL DE SERVICIOS INTEGRADOS

8. TECNOLOGÍAS DE ACCESO Tecnologías Conmutadas: RDSI: Nace inicialmente en Europa, aparece como una alternativa interesante para la transmisión de voz, datos y video, a un costo relativamente bajo. Dado a que RDSI es una tecnología totalmente digital, supera el desempeño dado por los módem análogos tradicionales, lo que hizo que se volviera una solución interesante para los usuarios empresariales y residenciales.

9. TECNOLOGÍAS DE ACCESO Tecnologías Conmutadas: Integración de Servicios: La RDSI se caracteriza básicamente por soportar servicios de comunicación de voz, datos e imágenes a través de la misma red. Debido a esto, un conjunto determinado de interfaces compartidas de usuario-red se estandarizan y se posibilitan varias funciones estándar en la red. FUNCIONES DE CONEXIÓN: La red soporta tanto servicios de conexión conmutada como de conexión semi-permanente.

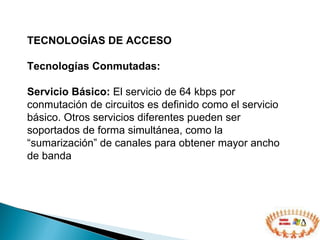

10. TECNOLOGÍAS DE ACCESO Tecnologías Conmutadas: Servicio Básico: El servicio de 64 kbps por conmutación de circuitos es definido como el servicio básico. Otros servicios diferentes pueden ser soportados de forma simultánea, como la “sumarización” de canales para obtener mayor ancho de banda

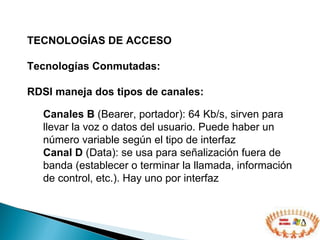

11. TECNOLOGÍAS DE ACCESO Tecnologías Conmutadas: RDSI maneja dos tipos de canales: Canales B (Bearer , portador ) : 64 Kb/s, sirven para llevar l a voz o datos del usuario . Puede haber un número variable según el tipo de interfaz Canal D (Data): se usa para señalización fuera de banda (establecer o terminar la llamada, información de control, etc.). Hay uno por interfaz

12. TECNOLOGÍAS DE ACCESO Tecnologías Conmutadas: RDSI maneja dos tipos de interfa ses : Básico y Primario Canales Físicos : 2 x 64 Kbps + 16 Kbps ( 2B + D ) ACCESO BÁSICO CANAL B2 CANAL B1 CANAL D 64 Kbps Información de Usuario 64 Kbps Información de Usuario 16 Kbps Señalización - Paquetes

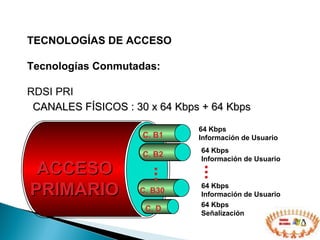

13. TECNOLOGÍAS DE ACCESO Tecnologías Conmutadas: RDSI PRI CANALES FÍSICOS : 30 x 64 Kbps + 64 Kbps 64 Kbps Información de Usuario 64 Kbps Información de Usuario 64 Kbps Señalización 64 Kbps Información de Usuario ACCESO PRIMARIO C. B1 C. D C. B2 C. B30 . . . . . .

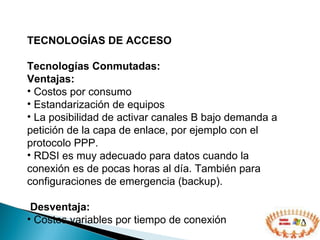

14. TECNOLOGÍAS DE ACCESO Tecnologías Conmutadas: Ventajas: Costos por consumo Estandarización de equipos L a posibilidad de activar canales B bajo demanda a petición de la capa de enlace, por ejemplo con el protocolo PPP. RDSI es muy adecuado para datos cuando la conexión es de pocas horas al día. También para configuraciones de emergencia (backup). Desventaja: Costos variables por tiempo de conexión

15. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: Son aquellas tecnologías que permiten tener conectividad permanente con el prestador de servicios, por lo general su facturación es de manera plana. Inicialmente nacen como tecnologías orientadas al sector empresarial, pero dado a la popularidad de Internet, el tele trabajo, el uso ilimitado del servicio, los grandes anchos de banda que requieren las nuevas aplicaciones y los bajos costos de la tecnología, hoy en día estas plataformas están al alcance del sector residencial.

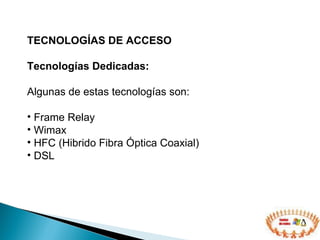

16. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: Algunas de estas tecnologías son: Frame Relay Wimax HFC (Hibrido Fibra Óptica Coaxial) DSL

17. TECNOLOGÍAS DE ACCESO FRAME RELAY

18. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: Frame Relay: Aparece como una solución de transmisión de datos para el sector empresarial. Su arquitectura, permite tener un solo enlace físico que pueda apuntar hacia varios destinos lógicos. Esto hacia que el usuario no tuviera que hacer grandes inversiones en equipos o interfases por enlace. Frame Relay es denominad en el mundo de acceso a Internet como servicio dedicado o de conexión permanente.

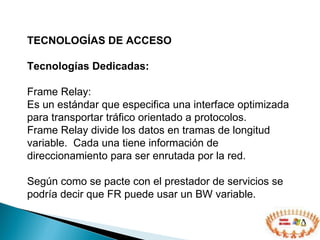

19. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: Frame Relay: Es un estándar que especifica una interface optimizada para transportar tráfico orientado a protocolos. Frame Relay divide los datos en tramas de longitud variable. Cada una tiene información de direccionamiento para ser enrutada por la red. Según como se pacte con el prestador de servicios se podría decir que FR puede usar un BW variable.

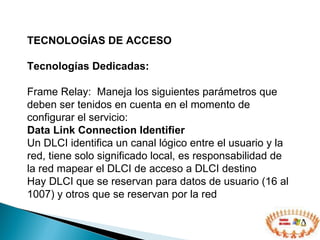

20. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: Frame Relay: Maneja los siguientes parámetros que deben ser tenidos en cuenta en el momento de configurar el servicio: Data Link Connection Identifier Un DLCI identifica un canal lógico entre el usuario y la red, tiene solo significado local, es responsabilidad de la red mapear el DLCI de acceso a DLCI destino Hay DLCI que se reservan para datos de usuario (16 al 1007) y otros que se reservan por la red

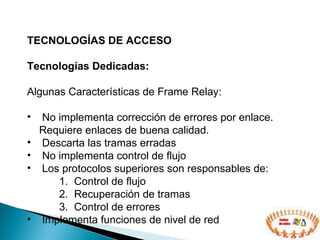

21. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: Algunas Características de Frame Relay: No implementa corrección de errores por enlace. Requiere enlaces de buena calidad. Descarta las tramas erradas No implementa control de flujo Los protocolos superiores son responsables de: Control de flujo Recuperación de tramas Control de errores Implementa funciones de nivel de red

22. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: Características del BW en Frame Relay: El estándar define un CIR (Committed Information Rate) para repartir el ancho de Banda. Se deriva de dos parámetros: Tc : (Committed Rate Measurement Interval). El intervalo de tiempo de medida de velocidad. Bc : (Committed Burst Size). Máximo número de bits que la red garantiza transportar durante Tc. CIR= Bc / Tc

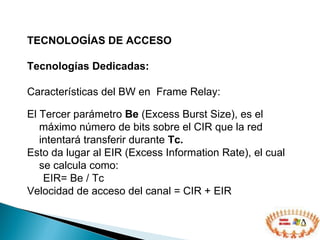

23. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: Características del BW en Frame Relay: El Tercer parámetro Be (Excess Burst Size), es el máximo número de bits sobre el CIR que la red intentará transferir durante Tc. Esto da lugar al EIR (Excess Information Rate), el cual se calcula como: EIR= Be / Tc Velocidad de acceso del canal = CIR + EIR

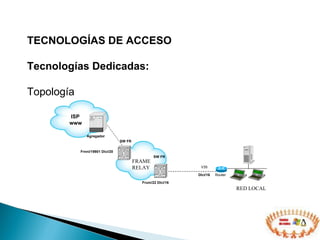

24. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: Topología Cisco 7500 SERIES CISCO S YSTEMS UPPER POWER LOWER POWER NORMAL ISP www Agregador Router Frnni/19901 Dlci/20 SW FR SW FR Fruni/22 Dlci/16 V35 FRAME RELAY RED LOCAL Dlci/16

25. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: Ventajas Desarrollo de las redes públicas. Mejora en las líneas de comunicaciones y en los equipos terminales. Requerimiento de mayor ancho de banda por los clientes y las aplicaciones. Diferencias en calidad y prioridad de los servicios. Integración de servicios Ancho de banda en demanda y escalable

26. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: WIMAX Worldwide Interoperability for Microwave Access

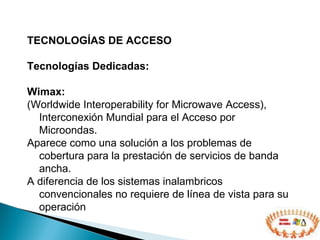

27. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: Wimax: (Worldwide Interoperability for Microwave Access), Interconexión Mundial para el Acceso por Microondas. Aparece como una solución a los problemas de cobertura para la prestación de servicios de banda ancha. A diferencia de los sistemas inalambricos convencionales no requiere de línea de vista para su operación

28. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: Wimax: Es una tecnología para la transmisión de datos, diseñada para ser utlizada en áreas metropolitanas. Proporcionado alcances hasta de 50 Kmts y velocidades hasta 70 Mbits. Una de sus mayores ventajas es la “movilidad” por parte de los usuarios dentro del área de cobertura del sistema

29. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: Wimax: Su sistema está conformado por un conjunto de estaciones base, estas son las encargadas de recibir a los usuarios y validarlos para el sistema. Adicionalmente estas estaciones están conectadas a al ISP de forma alámbrica o inalámbrica a través de interfases STM1, E3, entre otros.

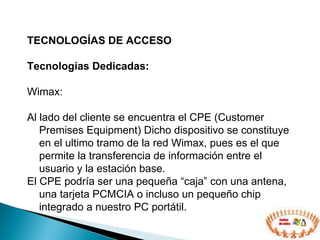

30. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: Wimax: Al lado del cliente se encuentra el CPE (Customer Premises Equipment) Dicho dispositivo se constituye en el ultimo tramo de la red Wimax, pues es el que permite la transferencia de información entre el usuario y la estación base. El CPE podría ser una pequeña “caja” con una antena, una tarjeta PCMCIA o incluso un pequeño chip integrado a nuestro PC portátil.

31. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: Wimax:

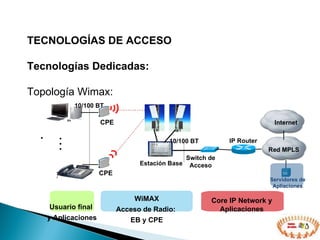

32. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: Topología Wimax: WiMAX Acceso de Radio: EB y CPE Estación Base Usuario final y Aplicaciones CPE CPE Switch de Acceso Servidores de Apliaciones … . Core IP Network y Aplicaciones IP Router 10/100 BT 10/100 BT Internet Red MPLS

33. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: Wimax: Ventajas: Amplia cobertura Fácil ampliación Movilidad Manejo de QoS

34. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: HFC Red Hibrida Fibra Coaxial

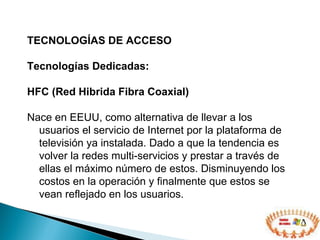

35. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: HFC (Red Hibrida Fibra Coaxial) Nace en EEUU, como alternativa de llevar a los usuarios el servicio de Internet por la plataforma de televisión ya instalada. Dado a que la tendencia es volver la redes multi-servicios y prestar a través de ellas el máximo número de estos. Disminuyendo los costos en la operación y finalmente que estos se vean reflejado en los usuarios.

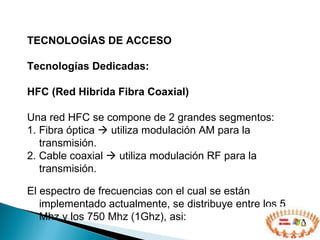

36. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: HFC (Red Hibrida Fibra Coaxial) Una red HFC se compone de 2 grandes segmentos: 1. F ibra óptica  utiliza modulación AM para la transmisión . 2. C able coaxial  utiliza modulación RF para la transmisión. El espectro de frecuencias con el cual se están implementado actualmente, se distribuye entre los 5 Mhz y los 750 Mhz (1Ghz), asi:

37. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: HFC (Red Hibrida Fibra Coaxial) 50 - 750 Mhz, para señales directas (forward), es decir, en sentido descendente (downstream). Algunas de estas señales pueden ser canales analógicos de televisión, video digital, telefonía, datos, HDTV (televisión de alta definición) y VOD (video bajo demanda). 5 - 40 Mhz, para las señales de retorno (reverse), es decir, en sentido ascendente (upstream). Algunas de estas señales pueden ser monitoreo de estado, control, multimedia y telecomunicaciones

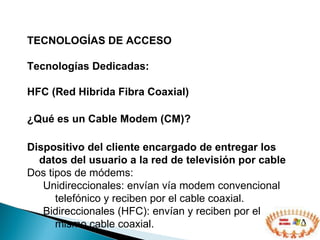

38. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: HFC (Red Hibrida Fibra Coaxial) ¿Qué es un Cable Modem (CM)? Dispositivo del cliente encargado de entregar los datos del usuario a la red de televisión por cable Dos tipos de módems: Unidireccionales: envían vía modem convencional telefónico y reciben por el cable coaxial. Bidireccionales (HFC): envían y reciben por el mismo cable coaxial.

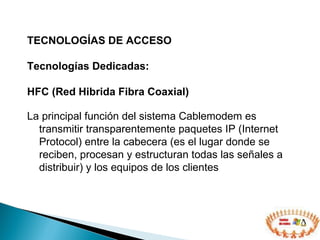

39. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: HFC (Red Hibrida Fibra Coaxial) La principal función del sistema Cablemodem es transmitir transparentemente paquetes IP (Internet Protocol) entre la cabecera (e s el lugar donde se reciben, procesan y estructuran todas las señales a distribuir) y los equipos de los clientes

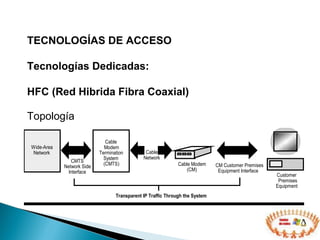

40. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: HFC (Red Hibrida Fibra Coaxial) Topología

41. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: HFC (Red Hibrida Fibra Coaxial) Ventajas: No interrupción del servicio telefónico. No genera impulsación. Bajo costo. Tiempo de navegación ilimitado. Mayor velocidad de acceso a Internet dependiendo de los requerimientos del cliente.

42. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: XDSL DIGITAL SUBSCRIBER LINE

43. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: xDSL (Digital Subscriber Line) La tecnología xDSL (Digital Subscriber Line) optimiza la infraestructura instalada de red de cobre Mayor ancho de banda a bajos costos Presta servicios integrados de voz, vídeo y datos Una conexión xDSL consta de un equipo en el lado de la central y otro en el lado del abonado.

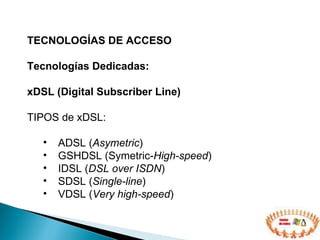

44. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: xDSL (Digital Subscriber Line) TIPOS de xDSL: ADSL ( Asymetric ) GSHDSL (Symetric- High-speed ) IDSL ( DSL over ISDN ) SDSL ( Single-line ) VDSL ( Very high-speed )

45. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: xDSL (Digital Subscriber Line) ADSL (Asymmetric Digital Subscriber Line) Es una tecnología que, basada en el par de cobre de su línea telefónica tradicional y normal, la convierte en una línea de alta velocidad. Emplea los espectros de frecuencia que no son utilizados para el transporte de voz, y que por lo tanto, hasta ahora, no se utilizaban. Abriendo de esta forma un canal adicional de datos , que permite el transporte a alta velocidad de información sin perder las características para la comunicación telefónica tradicional.

46. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: xDSL (Digital Subscriber Line) ADSL (Asymmetric Digital Subscriber Line) ADSL, comparte el medio físico con la señal análoga telefónica. Advertencia: No se debe compartir con señales de conmutador o señales de sistemas de alarma Se debe configurar un DownStream y el UpStream

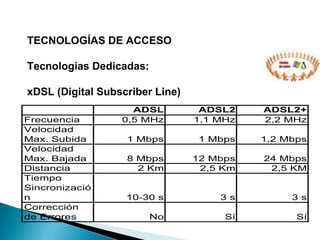

47. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: xDSL (Digital Subscriber Line)

48. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: xDSL (Digital Subscriber Line) G.SHDSL SHDSL.- este tipo de línea es simétrico y su empleo está orientado básicamente a las empresas. La capacidad máxima de las SHDSL es de 2,3 Mbps en cada una de las direcciones de transmisión a un solo par de cobre y 4,6 Mbps a 2 pares de cobre. No permiten compartir el par de cobre con otro servicio.

49. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: xDSL (Digital Subscriber Line) VDSL (Very High Speed Digital subscriber Line) Alcanza una velocidad descendente de 52 Mbit/s sobre distancias de 300 metros, y de sólo 13 Mbit/s si se alarga hasta los 1.500 metros, siendo en ascendente de 2,3 y 1,5 Mbit/s respectivamente. Opera a un solo par de cobre

50. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: xDSL (Digital Subscriber Line) EQUIPAMIENTO DE xDSL DSLAM (Digital Subscriber Line Access Multiplexer) POTS Splitters CPE (Customer Premise Equipment)

51. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: xDSL (Digital Subscriber Line) Cisco 7500 SERIES CISCO S YSTEMS UPPER POWER LOWER POWER NORMAL Topología BANDA ANCHA EPM.NET SHASTA Solución NAT LAN ATM PPPoE CPE Solución Routing Empresarial CPE Solución IP Dinámica CPE PPPoE DSLAM DSLAM DSLAM

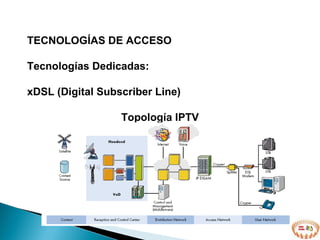

52. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: xDSL (Digital Subscriber Line) Topología IPTV

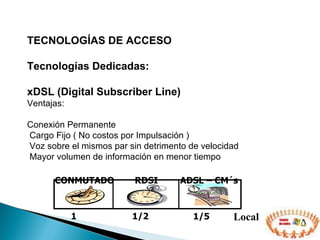

53. TECNOLOGÍAS DE ACCESO Tecnologías Dedicadas: xDSL (Digital Subscriber Line) Ventajas: Conexión Permanente Cargo Fijo ( No costos por Impulsación ) Voz sobre el mismos par sin detrimento de velocidad Mayor volumen de información en menor tiempo Local 1/5 CONMUTADO RDSI ADSL – CM´s 1 1/2
