1. Universidad central
del Ecuador
VISITA A MACIZO ROCOSO
Quimbiamba Diana
Sánchez Israel

2. OBJETIVO GENERAL
• Realizar una visita de campo a un macizo rocoso, para identificar la calidad del
macizo.
 Identificar las familias de las discontinuidades
 Determinar la orientación, y el ángulo de buzamiento de las
discontinuidades
 Calcular el índice RQD
 Calcular el índice RSR
 Calcular el índice RMR
 Calcular el índice Q

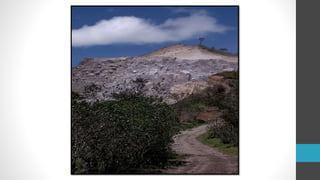

3. UBICACIÓN DELMACIZO ROCOSO

4. UBICACIÓN

6. DISCONTINUIDADES
Se encontró dos familias de discontinuidades

7. DISCONTINUIDADES
Se encuentran dos tipos
de discontinuidades,
definidas tal como se
indica en el esquema.

8. FAMILIA # 1

9. Familia #1
• ESPACIADO: 1300mm, separado.
• ABERTURA: 0,4mm, parcialmente abierta.
• CONTINUIDAD: 1m, baja continuidad.
• BUZAMIENTO: 84°

10. FAMILIA # 2

11. Familia #2
• ESPACIADO: 1200mm, separado.
• ABERTURA: 0,2mm, cerrada.
• CONTINUIDAD: <1m, muy baja continuidad.
• BUZAMIENTO: 74°

12. Calculo de Jv
 Jv =
𝑵°𝑱𝟏
𝑳𝟏
+
𝑵°𝑱𝟐
𝑳𝟐
 Jv =
𝟏𝟒
𝟏𝒎
+
𝟓
𝟏𝒎
 Jv =
𝟏𝟗
𝟏
 Jv = 19

13. Indicé RQD (Rock Quiality Designation)
𝑹𝑸𝑫 = 𝟏𝟏𝟓 − 𝟑, 𝟑𝑱𝒗
𝑹𝑸𝑫 = 𝟏𝟏𝟓 − 𝟑, 𝟑(𝟏𝟗)
𝑹𝑸𝑫 = 𝟏𝟏𝟓 − 𝟔𝟐, 𝟕
𝑹𝑸𝑫 = 𝟓𝟐, 𝟑
Clasificación GEOMECANICA DEL MACIZO ROCOSO de calidad
REGULAR.

14. Indicé RSR (Rock Structure
Rating)
𝑹𝑺𝑹 =A + B + C
PARAMETRO A= Geología de la zona.
TIPO DE TERRENO= Sedimentaria
ESTRUCTURA= Moderadamente plegada o fallada
A = 12

15. Indicé RSR (Rock Structure
Rating)
• PARAMETRO B = Influencia del diaclasado
• Dirección ………..
• B = ………….

16. Indicé RSR (Rock Structure
Rating)
 𝑹𝑺𝑹 =A + B + C
PARAMETRO C: Efecto del agua.
SUMA A+B = …..
Estado de diaclasas …………..
Afluencia del agua nula
C = ………

17. Indicé RSR (Rock Structure
Rating)
𝑹𝑺𝑹 =A + B + C
A= 12, B = y C=
𝑹𝑺𝑹 =
𝑹𝑺𝑹 =

18. Indicé RMR (Rock Mass Rating)
𝑹𝑴𝑹 =A + B + C + D + E + (F)
PARAMETRO A: Resistencia de la roca.
RESISTENCIA DE LA ROCA:
A=

19. Indicé RMR (Rock Mass Rating)
PARAMETRO B: RQD
RQD= 52,3
B=

20. Indicé RMR (Rock Mass Rating)
PARAMETRO C: Espaciamiento
Espaciamiento= 1mm
C= 5

21. Indicé RMR (Rock Mass Rating)
PARAMETRO D: Estado de discontinuidades
APERTURA: 1mm
D = 4

22. Indicé RMR (Rock Mass Rating)
• PARAMETRO E: Agua freática
• ESTADO GENERAL: Seco
• E= 15

23. Indicé RMR (Rock Mass Rating)
𝑹𝑴𝑹 =A + B + C + D + E
𝑹𝑴𝑹 = … . + …. + 5 + 4 + 15
𝑹𝑴𝑹 =

24. Indicé Q (Rock Mass Quality)
𝐐 =
𝑹𝑸𝑫
𝑱 𝑵
∗
𝑱 𝒓
𝑱 𝒂
∗
𝑱 𝒘
𝑺𝑹𝑭
Designación de la calidad de la roca (RQD)
Índice de juntas (Jn)
Índice de rugosidad (Jr)
Índice de alteración (Ja)
Coeficiente de influencia del agua (Jw)
Coeficiente de influencia de las tensiones

25. Indicé Q (Rock Mass Quality)
𝐐 =
𝑹𝑸𝑫
𝑱 𝑵
∗
𝑱 𝒓
𝑱 𝒂
∗
𝑱 𝒘
𝑺𝑹𝑭
Jn= Índice de juntas.
Dos familias de juntas
Jn= 4

26. Indicé Q (Rock Mass Quality)
𝐐 =
𝐑𝐐𝐃
𝐉 𝐍
∗
𝐉 𝐫
𝐉 𝐚
∗
𝐉 𝐰
𝐒𝐑𝐅
Jr = Índice de rugosidades.
Planas rugosas e irregulares
Jr = 1,5

27. Indicé Q (Rock Mass Quality)
• 𝐐 =
𝑹𝑸𝑫
𝑱 𝑵
∗
𝑱 𝒓
𝑱 𝒂
∗
𝑱 𝒘
𝑺𝑹𝑭
• Ja= Índice de alteración.
• Caras ligeramente alteradas, partículas de arena, roca desintegrada
libre de arcilla.
• Ja = 2,0

28. Indicé Q (Rock Mass Quality)
𝐐 =
𝑹𝑸𝑫
𝑱 𝑵
∗
𝑱 𝒓
𝑱 𝒂
∗
𝑱 𝒘
𝑺𝑹𝑭
Jw = Coeficiente de influencia del agua.
Afluencia localmente despreciable de agua.
Jw = 1

29. Indicé Q (Rock Mass Quality)
𝐐 =
𝑹𝑸𝑫
𝑱 𝑵
∗
𝑱 𝒓
𝑱 𝒂
∗
𝑱 𝒘
𝑺𝑹𝑭
SFR = Coeficiente de influencia de las tensiones.
SFR=

30. Indicé Q (Rock Mass Quality)
• 𝐐 =
𝑹𝑸𝑫
𝑱 𝑵
∗
𝑱 𝒓
𝑱 𝒂
∗
𝑱 𝒘
𝑺𝑹𝑭
• 𝑸 =
𝟓𝟐,𝟑
𝟒
∗
𝟏,𝟓
𝟐,𝟎
∗
𝟏
• 𝑸 =
