Este documento resume los diferentes tipos de radiaciones no ionizantes, sus vías de ingreso al organismo, efectos y aplicaciones médicas. Describe las radiaciones ultravioleta, infrarroja, microondas, radiofrecuencias y laser, detallando para cada una sus características, equipos de medición y medidas de protección. Además, presenta los valores límites de exposición a radiaciones según normas colombianas.

1. Radiaciones ultravioleta.radiación infrarrojo.microondas y radiofrecuencias.laser.
Radiaciones ultravioleta
Uva: bronceado de piel y tratamiento de psoriasis
Uvb: tratamiento de psoriasis y de prurito urémico
Uvc: se aprovecha su efecto bactericida (esterilización de comida y aire).
Radiación infrarrojo.
Todas aquellas en las que se puedan transmitir calor a la piel o al interior por conducción. En
particular a nivel medico terapéutico para artritis reumatoide, artrosis, inflamaciones, dolores
irritativos, medicina deportiva
Microondas y radiofrecuencias
En el caso de las microondas su principal aplicación es que sirven como método de calentamiento
profundo (diatermia) también se utiliza en comunicaciones (telefonía móvil)
las radiofrecuencias tienen su principal aplicación en el campo de las telecomunicaciones, aunque
se aplican en otras situaciones como por ejemplo en resonancia magnética nuclear.
A nivel medio también se emplean para generar corrientes en el interior del cuerpo con objetivos
terapéuticos

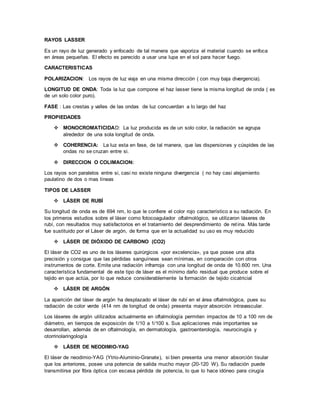

Laser
Laser de co2: desarrollado por kumar patel en 1964
banda de longitud: 9,4 y 10,6 micras.
se utiliza comúnmente en la industria metalmecánica,
para el corte, soldadura y en cirugía (ritidectomía).
Laser de rubi: construido por teodoro maiman en 1960.
tiene come medio activo un cristal de rubí sintético
longitud de onda: 643,4 nm
Aplicaciones medicas, militares y científicas
Laser liquido: los materiales más comúnmente utilizados como medio activo son tintes orgánicos
contenidos en recipientes de vidrio, como la rodamina 6g, disuelta en un líquido.
Aplicaciones científicas como la espectroscopia
Laser de argon ionizado: es un gas, es el que más se utiliza, debido a sus intensas líneas de
emisión en la región azul-verde del espectro electromagnético.
Oftalmología para fotocoagulación soldaduras de pequeñas areas

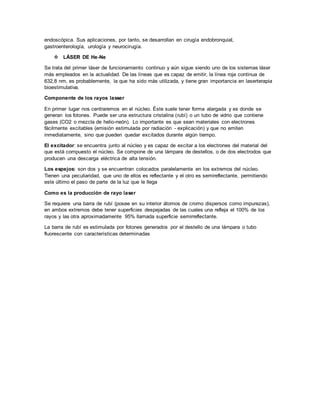

Laser de helio-neon: utiliza como medio activo una mescla gaseosa de helio y de neón.
Longitud de onda: 633 nm
Laser semiconductor: desde su invención en 1962 se ha mantenido líder en muchas aplicaciones
científico- tecnológicas que demande un laser de no muy alta potencia

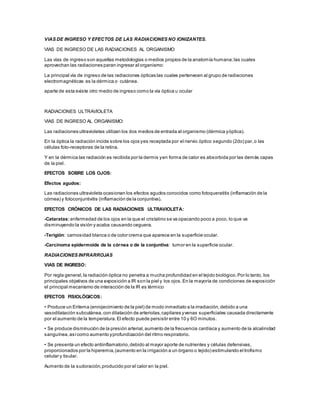

2. VIAS DE INGRESO Y EFECTOS DE LAS RADIACIONES NO IONIZANTES.
VIAS DE INGRESO DE LAS RADIACIONES AL ORGANISMO
Las vías de ingreso son aquellas metodologías o medios propios de la anatomía humana;las cuales
aprovechan las radiaciones paran ingresar al organismo:
La principal vía de ingreso de las radiaciones ópticas las cuales pertenecen al grupo de radiaciones
electromagnéticas es la dérmica o cutánea.
aparte de esta existe otro medio de ingreso como la vía óptica u ocular
RADIACIONES ULTRAVIOLETA
VIAS DE INGRESO AL ORGANISMO:
Las radiaciones ultravioletas utilizan los dos medios de entrada al organismo (dérmica yóptica).
En la óptica la radiación incide sobre los ojos yes receptada por el nervio óptico segundo (2do) par,o las
células foto-receptoras de la retina.
Y en la dérmica las radiación es recibida por la dermis yen forma de calor es absorbida por las demás capas
de la piel.
EFECTOS SOBRE LOS OJOS:
Efectos agudos:
Las radiaciones ultravioleta ocasionan los efectos agudos conocidos como fotoqueratitis (inflamación de la
córnea) y fotoconjuntivitis (inflamación de la conjuntiva).
EFECTOS CRÓNICOS DE LAS RADIACIONES ULTRAVIOLETA:
-Cataratas: enfermedad de los ojos en la que el cristalino se va opacando poco a poco, lo que va
disminuyendo la visión y acaba causando ceguera.
-Terigión: carnosidad blanca o de color crema que aparece en la superficie ocular.
-Carcinoma epidermoide de la córnea o de la conjuntiva: tumor en la superficie ocular.
RADIACIONES INFRARROJAS
VIAS DE INGRESO:
Por regla general,la radiación óptica no penetra a mucha profundidad en el tejido biológico.Por lo tanto, los
principales objetivos de una exposición a IR son la piel y los ojos.En la mayoría de condiciones de exposición
el principal mecanismo de interacción de la IR es térmico
EFECTOS FISIOLÓGICOS:
• Produce un Eritema (enrojecimiento de la piel) de modo inmediato a la irradiación,debido a una
vasodilatación subcutánea,con dilatación de arteriolas,capilares yvenas superficiales causada directamente
por el aumento de la temperatura.El efecto puede persistir entre 10 y 6O minutos.
• Se produce disminución de la presión arterial,aumento de la frecuencia cardíaca y aumento de la alcalinidad
sanguínea,asícomo aumento yprofundización del ritmo respiratorio.
• Se presenta un efecto antiinflamatorio,debido al mayor aporte de nutrientes y células defensivas,
proporcionados por la hiperemia,(aumento en la irrigación a un órgano o tejido) estimulando el trofismo
celular y tisular.
Aumento de la sudoración,producido por el calor en la piel.

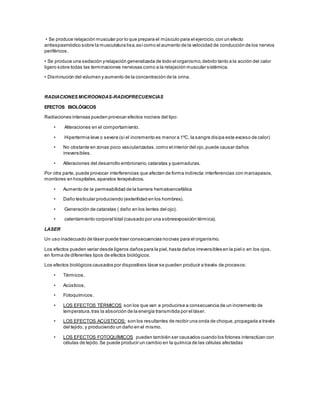

3. • Se produce relajación muscular por lo que prepara el músculo para el ejercicio,con un efecto
antiespasmódico sobre la musculatura lisa,asícomo el aumento de la velocidad de conducción de los nervios
periféricos.
• Se produce una sedación yrelajación generalizada de todo el organismo,debido tanto a la acción del calor
ligero sobre todas las terminaciones nerviosas como a la relajación muscular sistémica.
• Disminución del volumen y aumento de la concentración de la orina.
RADIACIONES MICROONDAS-RADIOFRECUENCIAS
EFECTOS BIOLÓGICOS
Radiaciones intensas pueden provocar efectos nocivos del tipo:
• Alteraciones en el comportamiento.
• Hipertermia leve o severa (si el incremento es menor a 1ºC, la sangre disipa este exceso de calor)
• No obstante en zonas poco vascularizadas,como el interior del ojo,puede causar daños
irreversibles.
• Alteraciones del desarrollo embrionario,cataratas y quemaduras.
Por otra parte, puede provocar interferencias que afectan de forma indirecta:interferencias con marcapasos,
monitores en hospitales,aparatos terapéuticos.
• Aumento de la permeabilidad de la barrera hematoencefálica
• Daño testicular produciendo (esterilidad en los hombres).
• Generación de cataratas ( daño en los lentes del ojo).
• calentamiento corporal total (causado por una sobreexposición térmica).
LASER
Un uso inadecuado de láser puede traer consecuencias nocivas para el organismo.
Los efectos pueden variar desde ligeros daños para la piel,hasta daños irreversibles en la piel o en los ojos,
en forma de diferentes tipos de efectos biológicos.
Los efectos biológicos causados por dispositivos láser se pueden producir a través de procesos:
• Térmicos,
• Acústicos,
• Fotoquímicos.
• LOS EFECTOS TÉRMICOS son los que van a producirse a consecuencia de un incremento de
temperatura,tras la absorción de la energía transmitida por el láser.
• LOS EFECTOS ACÚSTICOS: son los resultantes de recibir una onda de choque,propagada a través
del tejido, y produciendo un daño en el mismo.
• LOS EFECTOS FOTOQUÍMICOS pueden también ser causados cuando los fotones interactúan con
células de tejido.Se puede producir un cambio en la química de las células afectadas

4. EQUIPOS DE MEDICION
RADIACIONES NO IONIZANTES
MEDIDOR DE RADIACION ULTRAVIOLETA
Este medidor de luz opera con una longitud de onda de 290 ... 390 nm. Con el medidor de luz
puede medir, las radiaciones UV del sol y las radiaciones en una cabina del solario y radiaciones
demasiado altas (quemaduras de sol). En la industria nos encontramos con frecuencia de
radiaciones UVA demasiado elevadas como arco de luz para soldaduras
 Medidor de radiación infrarroja
Pirgeómetro Medidor de radiación infrarroja. El instrumento se puede calentar, lo que mejora la
precisión de la medición, utilizado para realizar mediciones en:
 Observaciones meteorológicas generales
 Redes climatológicas
 Redes de alerta agrícolas (sistemas antihelada)
 Medidor de radiaciones microondas y radiofrecuencia
El medidor de radio frecuencia dispone de una sonda triaxial esférica para la detección de la
radiación electromagnética. La sonda triaxial esférica del medidor llegas hasta 3,5 GHz. Además el
medidor de radio frecuencia, también está preparado para detectar radiaciones en el ámbito de
sistemas inalámbricos, GSM, WIFI, teléfonos móviles, antenas de telefonía, antenas de radio,
cámaras de vigilancia o para determinar la radiación de microondas como los hornos micro-ondas
 Medidor de luz visible
Es un instrumento de medición que permite medir simple y rápidamente la iluminancia real. La
unidad de medida es en lux (lx). Contiene una célula fotoeléctrica que capta la luz y la convierte
en impulsos eléctricos, los cuales son interpretados y representada en un display o aguja con la
correspondiente escala de luxes.
 MEDIDOR DE POTENCIA LÁSER
El medidor de potencia láser recibe a través de un sensor el rayo láser y analiza la potencia. Las
longitudes de onda pueden ser conmutadas en el medidor de potencia laser en tres rangos
(635/650 y 830 nm

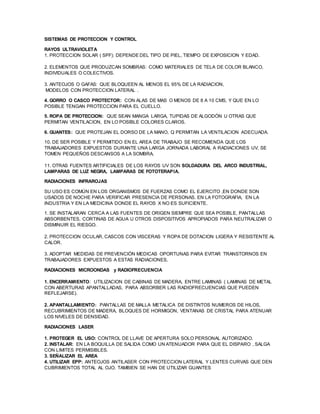

5. SISTEMAS DE PROTECCION Y CONTROL
RAYOS ULTRAVIOLETA
1. PROTECCION SOLAR ( SPF): DEPENDE DEL TIPO DE PIEL, TIEMPO DE EXPOSICION Y EDAD.
2. ELEMENTOS QUE PRODUZCAN SOMBRAS: COMO MATERIALES DE TELA DE COLOR BLANCO,
INDIVIDUALES O COLECTIVOS.
3. ANTEOJOS O GAFAS: QUE BLOQUEEN AL MENOS EL 95% DE LA RADIACION,
MODELOS CON PROTECCION LATERAL .
4. GORRO O CASCO PROTECTOR: CON ALAS DE MAS O MENOS DE 8 A 10 CMS, Y QUE EN LO
POSIBLE TENGAN PROTECCION PARA EL CUELLO.
5. ROPA DE PROTECCION: QUE SEAN MANGA LARGA, TUPIDAS DE ALGODÓN U OTRAS QUE
PERMITAN VENTILACION, EN LO POSIBLE COLORES CLAROS.
6. GUANTES: QUE PROTEJAN EL DORSO DE LA MANO, Q PERMITAN LA VENTILACION ADECUADA.
10. DE SER POSIBLE Y PERMITIDO EN EL AREA DE TRABAJO SE RECOMIENDA QUE LOS
TRABAJADORES EXPUESTOS DURANTE UNA LARGA JORNADA LABORAL A RADIACIONES UV, SE
TOMEN PEQUEÑOS DESCANSOS A LA SOMBRA.
11. OTRAS FUENTES ARTIFICIALES DE LOS RAYOS UV SON SOLDADURA DEL ARCO INDUSTRIAL,
LAMPARAS DE LUZ NEGRA, LAMPARAS DE FOTOTERAPIA.
RADIACIONES INFRAROJAS
SU USO ES COMÚN EN LOS ORGANISMOS DE FUERZAS COMO EL EJERCITO ,EN DONDE SON
USADOS DE NOCHE PARA VERIFICAR PRESENCIA DE PERSONAS. EN LA FOTOGRAFIA, EN LA
INDUSTRIA Y EN LA MEDICINA DONDE EL RAYOS X NO ES SUFICIENTE.
1. SE INSTALARAN CERCA A LAS FUENTES DE ORIGEN SIEMPRE QUE SEA POSIBLE, PANTALLAS
ABSORBENTES, CORTINAS DE AGUA U OTROS DISPOSITIVOS APROPIADOS PARA NEUTRALIZAR O
DISMINUIR EL RIESGO.
2. PROTECCION OCULAR, CASCOS CON VISCERAS Y ROPA DE DOTACION LIGERA Y RESISTENTE AL
CALOR.
3. ADOPTAR MEDIDAS DE PREVENCIÓN MEDICAS OPORTUNAS PARA EVITAR TRANSTORNOS EN
TRABAJADORES EXPUESTOS A ESTAS RADIACIONES.
RADIACIONES MICROONDAS y RADIOFRECUENCIA
1. ENCERRAMIENTO: UTILIZACION DE CABINAS DE MADERA, ENTRE LAMINAS ( LAMINAS DE METAL
CON ABERTURAS APANTALLADAS, PARA ABSORBER LAS RADIOFRECUENCIAS QUE PUEDEN
REFLEJARSE).
2. APANTALLAMIENTO: PANTALLAS DE MALLA METALICA DE DISTINTOS NUMEROS DE HILOS,
RECUBRIMIENTOS DE MADERA, BLOQUES DE HORMIGON, VENTANAS DE CRISTAL PARA ATENUAR
LOS NIVELES DE DENSIDAD.
RADIACIONES LASER
1. PROTEGER EL USO: CONTROL DE LLAVE DE APERTURA SOLO PERSONAL AUTORIZADO.
2. INSTALAR: EN LA BOQUILLA DE SALIDA COMO UN ATENUADOR PARA QUE EL DISPARO , SALGA
CON LIMITES PERMISIBLES.
3. SEÑALIZAR EL AREA
4. UTILIZAR EPP: ANTEOJOS ANTILASER CON PROTECCION LATERAL Y LENTES CURVAS QUE DEN
CUBRIMIENTOS TOTAL AL OJO. TAMBIEN SE HAN DE UTILIZAR GUANTES

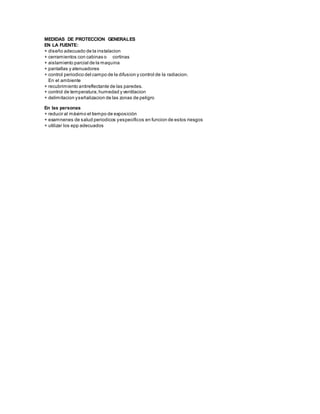

6. MEDIDAS DE PROTECCION GENERALES
EN LA FUENTE:
+ diseño adecuado de la instalacion
+ cerramientos con cabinas o cortinas
+ aislamiento parcial de la maquina
+ pantallas y atenuadores
+ control periodico del campo de la difusion y control de la radiacion.
En el ambiente
+ recubrimiento antireflectante de las paredes.
+ control de temperatura,humedad y ventilacion
+ delimitacion yseñalizacion de las zonas de peligro
En las personas
+ reducir al máximo el tiempo de exposición
+ examnenes de salud periodicos yespecificos en funcion de estos riesgos
+ utilizar los epp adecuados

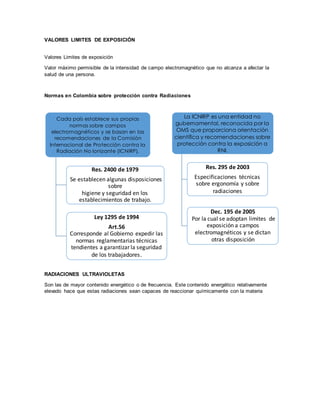

7. VALORES LIMITES DE EXPOSICIÓN
Valores Limites de exposición
Valor máximo permisible de la intensidad de campo electromagnético que no alcanza a afectar la
salud de una persona.
Normas en Colombia sobre protección contra Radiaciones
RADIACIONES ULTRAVIOLETAS
Son las de mayor contenido energético o de frecuencia. Este contenido energético relativamente
elevado hace que estas radiaciones sean capaces de reaccionar químicamente con la materia
Cada país establece sus propias
normas sobre campos
electromagnéticos y se basan en las
recomendaciones de la Comisión
Internacional de Protección contra la
Radiación No Ionizante (ICNIRP).
Res. 2400 de 1979
Se establecen algunas disposiciones
sobre
higiene y seguridad en los
establecimientos de trabajo.
Ley 1295 de 1994
Art.56
Corresponde al Gobierno expedir las
normas reglamentarias técnicas
tendientes a garantizar la seguridad
de los trabajadores.
La ICNIRP es una entidad no
gubernamental, reconocida por la
OMS que proporciona orientación
científica y recomendaciones sobre
protección contra la exposición a
RNI.
Res. 295 de 2003
Especificaciones técnicas
sobre ergonomía y sobre
radiaciones
Dec. 195 de 2005
Por la cual se adoptan limites de
exposición a campos
electromagnéticos y se dictan
otras disposición

8. La exposición de los ojos o la piel sin protección para un periodo laboral de 8horas, no debe
exceder de los siguientes niveles:

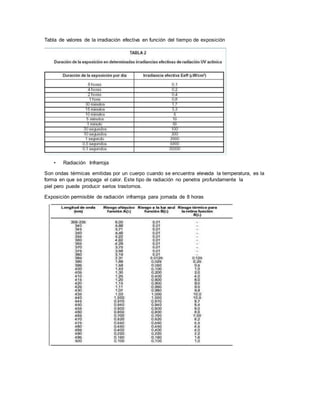

9. Tabla de valores de la irradiación efectiva en función del tiempo de exposición
• Radiación Infrarroja
Son ondas térmicas emitidas por un cuerpo cuando se encuentra elevada la temperatura, es la
forma en que se propaga el calor. Este tipo de radiación no penetra profundamente la
piel pero puede producir serios trastornos.
Exposición permisible de radiación infrarroja para jornada de 8 horas

10. • Laser
Es cualquier dispositivo capaz de producir “luz” (radiación visible o infrarroja) caracterizada por ser
monocromática (contiene radiación
de una sola longitud de onda, y no una
mezcla como la luz ordinaria).

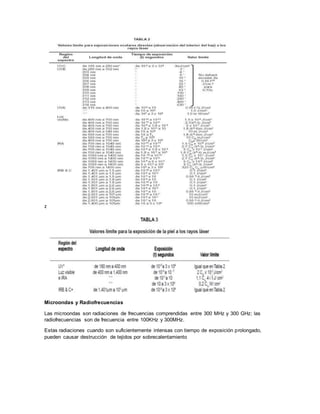

11. z
Microondas y Radiofrecuencias
Las microondas son radiaciones de frecuencias comprendidas entre 300 MHz y 300 GHz; las
radiofrecuencias son de frecuencia entre 100KHz y 300MHz.
Estas radiaciones cuando son suficientemente intensas con tiempo de exposición prolongado,
pueden causar destrucción de tejidos por sobrecalentamiento

12. RAYOS LASSER
Es un rayo de luz generado y enfocado de tal manera que vaporiza el material cuando se enfoca
en áreas pequeñas. El efecto es parecido a usar una lupa en el sol para hacer fuego.
CARACTERISTICAS
POLARIZACION: Los rayos de luz viaja en una misma dirección ( con muy baja divergencia).
LONGITUD DE ONDA: Toda la luz que compone el haz lasser tiene la misma longitud de onda ( es
de un solo color puro).
FASE : Las crestas y valles de las ondas de luz concuerdan a lo largo del haz
PROPIEDADES
 MONOCROMATICIDAD: La luz producida es de un solo color, la radiación se agrupa
alrededor de una sola longitud de onda.
 COHERENCIA: La luz esta en fase, de tal manera, que las dispersiones y cúspides de las
ondas no se cruzan entre si.
 DIRECCION O COLIMACION:
Los rayos son paralelos entre si, casi no existe ninguna divergencia ( no hay casi alejamiento
paulatino de dos o mas líneas
TIPOS DE LASSER
 LÁSER DE RUBÍ
Su longitud de onda es de 694 nm, lo que le confiere el color rojo característico a su radiación. En
los primeros estudios sobre el láser como fotocoagulador oftalmológico, se utilizaron láseres de
rubí, con resultados muy satisfactorios en el tratamiento del desprendimiento de retina. Más tarde
fue sustituido por el Láser de argón, de forma que en la actualidad su uso es muy reducido
 LÁSER DE DIÓXIDO DE CARBONO (CO2)
El láser de CO2 es uno de los láseres quirúrgicos «por excelencia», ya que posee una alta
precisión y consigue que las pérdidas sanguíneas sean mínimas, en comparación con otros
instrumentos de corte. Emite una radiación infrarroja con una longitud de onda de 10.600 nm. Una
característica fundamental de este tipo de láser es el mínimo daño residual que produce sobre el
tejido en que actúa, por lo que reduce considerablemente la formación de tejido cicatricial
 LÁSER DE ARGÓN
La aparición del láser de argón ha desplazado el láser de rubí en el área oftalmológica, pues su
radiación de color verde (414 nm de longitud de onda) presenta mayor absorción intravascular.
Los láseres de argón utilizados actualmente en oftalmología permiten impactos de 10 a 100 nm de
diámetro, en tiempos de exposición de 1/10 a 1/100 s. Sus aplicaciones más importantes se
desarrollan, además de en oftalmología, en dermatología, gastroenterología, neurocirugía y
otorrinolaringología
 LÁSER DE NEODIMIO-YAG
El láser de neodimio-YAG (Ytrio-Aluminio-Granate), si bien presenta una menor absorción tisular
que los anteriores, posee una potencia de salida mucho mayor (20-120 W). Su radiación puede
transmitirse por fibra óptica con escasa pérdida de potencia, lo que lo hace idóneo para cirugía

13. endoscópica. Sus aplicaciones, por tanto, se desarrollan en cirugía endobronquial,
gastroenterología, urología y neurocirugía.
 LÁSER DE He-Ne
Se trata del primer láser de funcionamiento continuo y aún sigue siendo uno de los sistemas láser
más empleados en la actualidad. De las líneas que es capaz de emitir, la línea roja continua de
632,8 nm, es probablemente, la que ha sido más utilizada, y tiene gran importancia en laserterapia
bioestimulativa.
Componente de los rayos lasser
En primer lugar nos centraremos en el núcleo. Éste suele tener forma alargada y es donde se
generan los fotones. Puede ser una estructura cristalina (rubí) o un tubo de vidrio que contiene
gases (CO2 o mezcla de helio-neón). Lo importante es que sean materiales con electrones
fácilmente excitables (emisión estimulada por radiación - explicación) y que no emiten
inmediatamente, sino que pueden quedar excitados durante algún tiempo.
El excitador: se encuentra junto al núcleo y es capaz de excitar a los electrones del material del
que está compuesto el núcleo. Se compone de una lámpara de destellos, o de dos electrodos que
producen una descarga eléctrica de alta tensión.
Los espejos: son dos y se encuentran colocados paralelamente en los extremos del núcleo.
Tienen una peculiaridad, que uno de ellos es reflectante y el otro es semireflectante, permitiendo
este último el paso de parte de la luz que le llega
Como es la producción de rayo laser
Se requiere una barra de rubí (posee en su interior átomos de cromo dispersos como impurezas),
en ambos extremos debe tener superficies despejadas de las cuales una refleja el 100% de los
rayos y las otra aproximadamente 95% llamada superficie semirreflectante.
La barra de rubí es estimulada por fotones generados por el destello de una lámpara o tubo
fluorescente con características determinadas
