1. RADIACIONES
IONIZANTES Y NO
IONIZANTES
Prof Ing Arelis Crespo

2. La radiación puede ser
definida, en general, como
una forma de transmisión
espacial de energía.
¿Qué es la Radiación?

3. Existen dos Tipos de Radiación
Ionizante – Puede remover electrones
desde los átomos, convirtiéndolos en
iones.
No ionizante – No tiene la energía
suficiente para remover electrones
desde los átomos.

4.  ENERGIA
Propiedad de la materia que se
manifiesta en cualquiera de sus
estados o formas y se mide por
el trabajo que puede realizar.

5. Espectro
Electromagnético
 Alta frecuencia Espectro electromagnético Baja frecuencia 
Cósmicos Gama Rayos X Ultravioleta Luz Visible Infrarrojo Microondas Radio
Radiación Ionizante Radiación NO Ionizante

6. Espectro Electromagnético
las ondas electromagnéticas se pueden propagar en el vacío.

8. Características de las ondas
la longitud y la frecuencia de onda son
inversamente proporcionales, es decir, a
mayor frecuencia, menor longitud de onda, y
viceversa. Normalmente las escalas
empiezan, de izquierda a derecha
el espectro electromagnético se divide en bandas de frecuencia. Dentro del espectro
electromagnético, interesa la parte ubicada entre 3 Hz y unos 300 GHz, es decir, el
espectro radioeléctrico. Las ondas electromagnéticas de esta región del espectro,
se pueden transmitir aplicando corriente alterna (desde un generador) a una antena.

9. RANGO ONDAS ESPECTRO
ELECTROMAGNÉTICO

10. Radiación Ionizante

11. ¿Que son las Radiaciones
Ionizantes?
Las Radiaciones Ionizantes son una forma energía
de naturaleza corpuscular o electromagnética
capaz de producir iones en los átomos de la
materia con la cual entra en contacto.
e-
Ionización

12. Tipos de
Radiación Ionizante
Alfa
Beta
Rayos X y Gama
Neutrones
Papel Plástico Plomo Concreto
Detenidos por

13. Generación de Radiaciones
Ionizantes
1.- De origen artificial :
Todas las fuentes y equipos generadores de
radiaciones creados por el hombre .
2.- De origen natural:
Todas las que recibimos de la naturaleza.

14. EJ. FUENTES ARTIFICIALES:
 Generadores de rayos X
 Radioisótopos utilizados para diagnóstico
médico, industria y agricultura
 Fuentes radiactivas abiertas y selladas
 Detonaciones nucleares
 Radionúclidos de instalaciones radiactivas
y nucleares (centrales nucleares)
 Y la acumulación de desechos radiactivos.

15.  Radiación cósmica
 Suelo
 Materiales de construcción
 Agua
 Cuerpo humano
 Aire
Generan dosis muy pequeñas que
aparentemente no causan daño.
EJ. FUENTES NATURALES:

16. Medición de las
Radiaciones Ionizantes
 Como los sentidos del ser humano NO pueden
“percibir” la radiación, existen una serie de
instrumentos que pueden medir su potencia.
 La radiación ionizante se mide en dosis de
radiación que el cuerpo humano recibe. Estas
dosis de radiación se miden actualmente en
milisievert (mSv) o antiguamente en rem, con
una equivalencia de 1 rem= 10 mSv.

17. Definiciones relacionadas con el
campo de radioprotección
 Dosis absorbida (D) : se determina dividiendo la
energía de la radiación por unidad de masa, es
diferente para cada parte del cuerpo. Se expresa en
Gray (Gy) o en rad, considerando que 1 Gy= 100 rad
 Dosis Equivalente (H): Se refiere al daño producido
por un determinado tipo de radiación ionizante,
algunos tipos producen daños mayores que otros. La
dosis absorbida no determina el daño , puesto que
intervienen otros factores como el tipo de partícula,
distribución en el tejido. Se expresa en rem y se
calcula multiplicando el rad por un factor de calidad

18. Definiciones relacionadas con el
campo de radioprotección
 Exposición (E):es la medida del grado de ionización
en el aire producida por rayos x y rayos ϒ. La unidad
es el Renguenio y el culombio/kg
 Actividad (A): La transformación del núcleo de un
radionuclido en otra especie se llama desintegración.
El número de desintegraciones por unidad de tiempo
se llama actividad. La unidad es el curio (Ci) y el
bequerelio (Bq).

19. Definiciones relacionadas con
el campo de radioprotección
 Irradiación externa: Exposición a fuente
dispersa, externa no hay contacto directo con
la fuente. Es alto para rayos X, Gamma y
neutrones
 Irradiación interna. Hay contacto entre
organismo y la fuente, puede estar dispersa o
depositada en una superficie. Es alto para
partículas alfa y beta

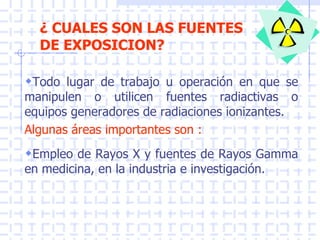

20. ¿ CUALES SON LAS FUENTES
DE EXPOSICION?
Todo lugar de trabajo u operación en que se
manipulen o utilicen fuentes radiactivas o
equipos generadores de radiaciones ionizantes.
Algunas áreas importantes son :
Empleo de Rayos X y fuentes de Rayos Gamma
en medicina, en la industria e investigación.

21.  - Uso de otras sustancias radiactivas en
medicina, combate de plagas, estudio de
suelos, hidrología, estudios de contaminación
ambiental, etc.
 Operación de reactores nucleares y
aceleradores de partículas.
¿ CUALES SON LAS FUENTES
DE EXPOSICION ?

22. ¿QUIENES ESTAN EXPUESTOS
A RADIACIONES IONIZANTES ?
 Los trabajadores que operan o manipulan
de cualquier forma equipos generadores o
fuentes de radiaciones ionizantes y los que
atienden a los pacientes irradiados.
Los pacientes que se someten a exámenes
de diagnóstico médico y dental a repetición
durante un período prolongado de tiempo y
los pacientes con tratamiento médico
nuclear u oncológico.

23. mujeres en edad fértil
 mujeres embarazadas y
 niños menores
( Que circulan por dependencias vecinas a
las instalaciones con equipos radiológicos u
otras fuentes de radiaciones ionizantes).
El público constituído por:
¿QUIENES ESTAN EXPUESTOS A
RADIACIONES IONIZANTES ?

24. ¿CUAL ES LA VIA DE INGRESO AL
ORGANISMO DE LAS RAD.
IONIZANTES ?
 Las originadas en fuentes externas : Rayos
X, radiaciones alfa, beta, gamma y
neutrones, que ingresan por vía cutánea y
ocular.
 Las originadas en fuentes internas ,
constituídas por la inhalación o ingestión
de gases radiactivos y partículas de
radionúclidos, que ingresan por las vías
respiratoria o digestiva. Ej. Yodo-131

25. ¿POR QUÉ SON UN RIESGO
CRITICO VIGILADO?
 Porque no son posibles de detectar por medio de
los sentidos, ya que la energía radiactiva no es
visible, carece de color y olor y no se puede tocar
 Son capaces de atravesar algunos materiales con
mayor facilidad que otros, por lo que si no se
utilizan adecuadamente pueden producir daños
irreversibles en el material biológico del organismo
humano.

26. Ej.RADIACIÓN NATURAL (ANUAL)
35 mRem/Año
(0,35 mSv)
RAYOS CÓSMICOS
11 mRem/Año
(0,11 mSv)
SUELO
25 m Rem/Año
(0,25 mSv)
ALIMENTOS
5 mRem/Año
(0,05 mSv)
AIRE
34
mRem/Año
(0,34 mSv)
CASAS
Total Anual = 10 mRem/año = 0,1 mSv
Recibimos naturalmente: Total Trimestral = 25 mRem = 0,25 mSv
Dosis trimestral recomendada a exp. = 1.250 mRem = 12,5 mSv
Fuente: Sara Manríquez

27. EFECTOS BIOLÓGICOS DE LAS
RADIACIONES IONIZANTES
EFECTOS ESTOCÁSTICOS (Probabilísticos)
Cáncer
Malformaciones y enfermedades hereditarias
Tumores malignos
Leucemias
Son aquellos cuya ocurrencia está en función de la dosis, es decir, la
probabilidad de ocurrencia del efecto es proporcional a la dosis
recibida

28. EFECTOS NO ESTOCÁSTICOS (Determinísticos)
EFECTOS BIOLÓGICOS DE LAS
RADIACIONES IONIZANTES
Cataratas oculares
Eritema
Cáncer cutáneo
Alteraciones hematológicas
Aplasia medular
Anemias
Caída del cabello
Inflamación bronquial
Fibrosis pulmonar
Neumonitis
Esterilidad
Aquellos que aparecen a partir de una dosis umbral. que para una exposición
de cuerpo entero el umbral es de aproximadamente 500 mSv

29. EFECTOS BIOLÓGICOS DE LAS
RADIACIONES IONIZANTES
EFECTOS AGUDOS
El síndrome agudo de irradiación es el conjunto de signos
y síntomas que presenta un ser humano cuando se irradia,
en un corto intervalo de tiempo, con una dosis mayor de
0.5 SV
EFECTOS CRONICOS
Los síndromes crónicos se presentan generalmente
cuando los individuos reciben dosis corporales pequeñas
pero repetidas de radiaciones ionizantes. Estos síndromes
pueden pasar desapercibidos y pueden producirse con
dosis recibidas aparentemente normales.

30. Algunos Efectos No Estocásticos Determinísticos
EFECTOS DOSIS (SV)
Agudo Crónica
Esterilidad (hombre)
Temporal
Permanente
0.15
3.50
NA
Esterilidad (mujer) 2.5-6.0 6.0
Opacidad detectable (cataratas) 0.5-20. 5.0
Alopecia (caída de cabello) 2.0-6.0 NA
Eritema (enrojecimiento de la piel) 3.0 6.0
Depresión de la hematopoyesis 0.5 NA
Aplasia medular fatal 1.5 NA
Efectos teratogénicos (malformaciones en el feto
cuando se irradia el embrión durante la
organogénesis)
0.1 NA
Primeros cambios en el conteo celular (blanco) de la
sangre.
0.25 NA

31. SINDROME AGUDO DE
IRRADIACIÓN
Dosis (SV) Síntomas Probable
(%)
Mortalidad
0.5-2.0 Nauseas, vómito, anorexia 50 30 días
2.0-4.5 Pancitopenia, hemorragias,
esterilidad temporal, fiebre
50 30 días
4.5-6.0 Caída de cabello, septicemia (SH) 50 14 días
6.0-10.0 Diarrea, calambres intensos,
letargo, fatiga (SGI)
100 7 días
Decenas de SV Schock, convulsiones, ataxia
(SSNC)
100 2 días
3.0 SV. Es la dosis letal media (LD) por irradiación aguda a cuerpo entero
SH: Síndrome hematopoyetico SGI: Síndrome gastro intestinal SSNC:
Síndrome sel sistema Nervioso Central.

32. EFECTOS BIOLÓGICOS DE LAS
RADIACIONES IONIZANTES

33. LIMITE ANUAL DE DOSIS
 De acuerdo a las leyes y normativas
vigente al Limite Anual de Dosis
Equivalente, a cuerpo entero, para
personas acupacionalmente expuestas es
de: 50 mSv (5rem)
 Y para el público de : 1 mSv (0.1rem)
Norma COVENIN

34. Límites de Radiación
Actuales en el mundo
 En 1990, la Comisión Internacional para la
Protección Radiológica publicó el ICRP 60 que
recomienda modificar los límites a los
siguientes:
 Trabajadores expuestos : 20 mSv/año
(promediado en 5 años)
 En caso de mujeres embarazadas:
No sobrepasar 2 mSv/período de gestación, con máximo
de 0,5 mSv /mes.
 Público general : 1 mSv/año

35. ¿CUALES SON LAS DOSIS LIMITE
RECOMENDADAS, ACTUALMENTE
VIGENTES ?
Periodo mSv mRem
Anual 50 5000
Hora
(2000 hrs/año)
0.025 2.5
Diario (8 hrs/día) 0.08 8
Semanal (5 dias7semana) 1 100
Mensual(4semana/mes) 4 400
Trimestral (3 meses) 12.5 1250

36. ¿QUÉ CUADROS CLINICOS SE
DESCRIBEN EN RADIACIONES
IONIZANTES?
El cuadro clínico dependerá de:
 Si la fuente es externa o interna
 de la dosis
 Tiempo de exposición
 Superficie (Generalizada o
Localizada) y
 De la sensibilidad del tejido.

37. NORMAS GENERALES DE
PROTECCIÓN
•DELIMITACIÓN DE ZONAS
•FORMACIÓN DEL PERSONAL
•DOSIS PERMISIBLES
•DOSIMETRÍAS PERSONALES
•VIGILANCIA MÉDICA

38. DOSIMETRIA PERSONAL
 La dosimetría personal externa se
entiende como “la técnica para medir
las dosis absorbidas y acumuladas por
una persona expuesta a radiaciones
ionizantes en un período determinado”



39. TIPOS DE DOSÍMETROS
 Cámaras de ionización de bolsillo
 Dosímetros de película
 Dosímetros Termoluminiscentes

40. EVALUACIÓN AMBIENTAL
 Mediciones ambientales o de área
Tipos de Detectores
Detectores de Centelleo
Detectores de Semiconductores
Cámaras de ionización
Contadores proporcionales
Contadores Geiger Muller

41. TÉCNICAS DE PROTECCIÓN
RADIOLÓGICA
d

42. APLICACIONES DE LAS RADIACIONES
IONIZANTES
•En la cura de algunos tumores cancerosos y tejidos
malignos.
• Preservación de alimentos envasados.
• Esterilización de instrumental médico.
• Descontaminación de materias primas.
• Fabricación de fibras sintéticas y materiales
plásticos, etc.,
•Además de sus variados usos en el campo industrial
y de la investigación.

43. APLICACIONES DE LAS RADIACIONES
IONIZANTES
RADIOTERAPIA PARA LA CURA DE ALGUNOS TUMORES
CANCEROSOS Y RADIODIAGNÓSTICO PARA RADIOGRAFÍAS.

44. APLICACIONES DE LAS RADIACIONES
IONIZANTES
GAMMAGRAFÍA
PESÓMETRO NUCLEAR

45. APLICACIONES DE LAS RADIACIONES
IONIZANTES
MEDIDOR DE ESPESORES DENSÍMETRO NUCLEAR (Cs 137)

46. Normativa Aplicable en radiación
Ionizante

La Norma Venezolana COVENIN 2259 "Radiaciones Ionizantes.
Limites anuales de Dosis Equivalentes", establece los límites
anuales de dosis equivalente de radiaciones ionizantes para
personas ocupacionalmente expuestas y miembros individuales
del público.
Otra Norma es la COVENIN 2257 "Radiaciones Ionizantes.
Clasificación de las Condiciones y Zonas de Trabajo", la cual
establece la clasificación de las condiciones y zonas de trabajo,
en base a los límites anuales de dosis equivalente, para
determinar la vigilancia radiológica.

47. Radiación NO Ionizante

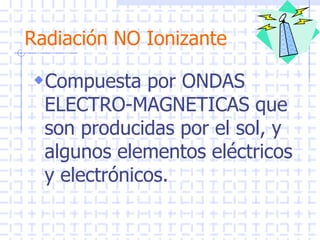

48. Radiación NO Ionizante
Compuesta por ONDAS
ELECTRO-MAGNETICAS que
son producidas por el sol, y
algunos elementos eléctricos
y electrónicos.

49. Tipos de
Radiación NO Ionizante
Nombre de
la onda
Fuente que la genera
Onda de radio Radios AM y FM, Celulares y Antenas
base de celulares.
Microondas Hornos de microonda y radares
Infrarroja Cuerpos calientes (seres vivos ,estufas,
motores, fuego, etc.), láseres y el Sol
Visible Fuentes artificiales de luz, algunos láseres
Sol
Ultravioleta Sol
Espectro Electromagnético

50. Efectos de la Radiación NO
Ionizante
La exposición a ella por un tiempo prolongado
puede producir quemaduras, pero NO modifica
la composición interna de los átomos ya que no
los ioniza.
El grado de luz visible representa poco riesgo
biológico salvo para la vista en condiciones
extremas.
Las personas trabajan continuamente al aire
libre, a plena luz solar pueden desarrollar
tumores cutáneos en las áreas expuestas del
cuerpo.

51. Efectos de la Radiación NO
Ionizante
La evidencia experimental indica que los
efectos biológicos de los campos
electromagnéticos generados por la
transmisión de potencia eléctrica incluyen
los fenómenos visuales conocidos
como electrofosfenos y
magnetofosfenos, así como la
modificación en el ritmo cardíaco.

52. Efectos de la Radiación NO Ionizante
El daño de la piel causado por la radiación
es básicamente térmico en naturaleza y no
se conocen efectos de bajo nivel a largo
plazo. Los niveles de daño de umbral son
esencialmente similares a los del daño a la
piel producidos por la radiación visible. La
piel y los ojos son los órganos críticos que
sufren los efectos de la radiación.

53. Efectos de la Radiación NO
Ionizante
Existe una gran controversia acerca
de si la exposición a los campos
electromagnéticos producen un riesgo
elevado de cáncer, principalmente
leucemia y tumores del tejido
nervioso.

54. Normativa Aplicable - Límites de
exposición en radiaciones no
Ionizantes
 La Norma Venezolana COVENIN 2238 “Radiaciones
no ionizantes. Medidas de seguridad”, establece las
medidas de seguridad y los límites permisible de
exposición en aquellos lugares de trabajo, en los
cuales los trabajadores estén expuestos a radiaciones
no ionizantes.
 Para la evaluación de los efectos de la radiación no
ionizante se considerará lo establecido en los
“Threshold Limit Values”, publicada por la ACGIH
(American Conference of Governmental Industrial
Hygienists).

55. Microondas en radares
y comunicaciones
La potencia de los enlaces, puede producir
quemaduras graves como si estuvieran
dentro de un horno de microondas. Sin
embargo no existe un riesgo de radiación
ionizante.

56. Hornos de Microondas
 En el caso de los hornos de microondas,
éstos deben estar en buenas condiciones
para evitar que la radiación que producen
pueda salir de ellos y producir quemaduras.
 Las microondas generadas en hornos cesan
de producirse al cortarse la energía. Por lo
tanto NO permanecen en la comida o en el
interior del horno. La comida preparada en
hornos microondas no representan un riesgo
de radiación.

57. Ondas de radio
 La exposición a ondas de radio, como ser las
producidas por antenas de radio, antenas de
sistemas de celulares y las producidas por
líneas de potencia eléctrica, pueden producir
problemas de quemaduras si un sujeto se
acerca a una distancia en la cual la potencia
de la energía sea muy fuerte.
 Es por esto que las antenas son ALTAS para
proteger al público general.

58. Ondas de celulares
 Estudios recientes en Gran Bretaña sobre el
uso de celulares, han demostrado que no
existe relación en el uso de estos aparatos y
daños biológicos.
 Sin embargo ese mismo estudio ha señalado
que recomiendan restringir el uso
prolongado de los celulares a niños, además
de restringir su uso en hospitales por la
posible interferencia a equipos sensibles.

59. Láseres
 Los láseres industriales, médicos y los
portátiles usados como punteros, pueden
generar graves daños en la piel si se dirigen
directamente. Hay que recordar que algunos
de ellos se usan como bisturís.
 Especialmente importante es que los láseres
no sean apuntados a los ojos ya que su luz
coherente es suficientemente poderosa para
destruir las células del ojo.

60. Láseres
 Los láseres están catalogados en clases
según el daño que puedan provocar, en
relación a la potencia del láser:
 Clase 1 : No produce daños
 Clase 2 : Requiere protección para casos específicos
 Clase 3 : Puede producir daños oculares
 Clase 4 : Produce quemaduras en ojos y piel

61. LUZ VISIBLE
 La luz es una forma de energía
radiante ondulatoria existente en
todo el universo, que al incidir sobre
los órganos sensoriales adecuados
permite distinguir los objetos.

62. Una Mala Iluminación Afecta al Hombre
•El Bienestar
•Estado de Animo
•Comodidad
•Cansancio en la vista
•Fatiga
•Dolor de cabeza
•Accidentes
•Forma de intervenir en las actividades
laborales correspondientes al cargo y
función que desempeña
•Los trastornos visuales asociados con
deficiencias del sistema de iluminación son
habituales en los lugares de trabajo
•Bajos niveles de producción, deterioro de
la calidad e incremento de desperdicios.
•Cantidad de luz que recibe un objeto
•Es la aplicación de la luz, a los objetos a sus alrededores para
que se puedan ver (Norma COVENIN 2249)
LA ILUMINACIÓN

63. MAGNITUDES FÍSICAS
FUNDAMENTALES PARA LA MEDICIÓN
DE LA ILUMINACIÓN
 Flujo luminoso: cantidad de luz emitida por una
fuente de luz. Su unidad es el lumen (lm) y el
símbolo Φ.
 Intensidad luminosa: es el flujo luminoso emitido por
unidad de ángulo solidó en una dirección dada. Su
unidad es la candela (cd) y se simboliza con l.
 Iluminancia: es el flujo luminoso que cae sobre la
unidad de superficie, la unidad es el lux (lx) que
equivale a 1 lumen por metro cuadrado (lm/m²) y el
símbolo es E.

64. MAGNITUDES FÍSICAS
FUNDAMENTALES PARA LA MEDICIÓN
DE LA ILUMINACIÓN
 luminancia (brillo): es la intensidad luminosa
reflejado por unidad de superficie. La unidad es la
candela por metro cuadrado (cd/m²) y el símbolo, L.
 El contraste es la diferencia de luminancia (brillo)
relativa entre un objeto y un fondo (por ejemplo, una
letra sobre papel blanco); el símbolo es C, y cuando
el fondo tiene una luminancia L1 y el objeto una
luminancia L2 (L1 > L2) puede expresarse como
sigue:
C = (L1 > L2)/ L1. El contraste es una magnitud
carente de dimensiones con un valor entre 0 y 1.

65. Comodidad Visual o
Confort Visual
 Es el término general para expresar la
ausencia o limitación de efectos
perturbadores de la función visual como
son el deslumbramiento, el parpadeo, el
efecto estroboscópico y la desadaptación
por excesivo contraste fondo - objetivo

66. Requisitos Necesarios
para el Confort Visual
 iluminación uniforme;
 luminancia óptima;
 ausencia de brillos deslumbrantes;
 condiciones de contraste adecuadas;
 colores correctos,
 ausencia de luces intermitentes o efectos
estroboscópicos.

67.  Iluminación general e iluminación
localizada de apoyo:
Se trata de un sistema que intenta reforzar el
esquema de la iluminación general situando
lámparas junto a las superficies de trabajo.
 Iluminación general localizada:
Es un tipo de iluminación con fuentes de luz
instaladas en el techo y distribuidas teniendo
en cuenta dos aspectos: las características de
iluminación del equipo y las necesidades de
iluminación de cada puesto de trabajo.

68.  Iluminación general:
 Estar equipado con dispositivos
antibrillos (rejillas, difusores,
reflectores, otros);
 Debe distribuir una fracción de la luz
hacia el techo y la parte superior de
las paredes
 Las fuentes de luz deben instalarse a
la mayor altura posible, para
minimizar los brillos y conseguir una
iluminación lo más homogénea
posible.

69. RECOMENDACIONES GENERALES
 Medidas Técnicas
 En la Iluminación de un local de trabajo se deben evitar
los reflejos, ya que estos son molestos y perjudiciales
para el trabajador; por lo cual no se deben usar
superficies brillantes como vidrios sobre mesas, paredes
con esmaltes
 Para evitar deslumbramientos no se emplearán lámparas
desnudas a menos de 5 metros de altura desde el suelo.
 Para alumbrado localizado se utilizarán reflectores o
pantallas difusoras que ocultan completamente el punto
de luz a los ojos del trabajador.

70. RECOMENDACIONES GENERALES
 Cuanto más finos sean los detalles de un
trabajo, más intensa debe ser la
iluminación; sin embargo esto tiene su
límite práctico ya que la intensidad de la
luz reflejada también aumenta, y una luz
demasiado fuerte estorba la visión porque
deslumbra.

71. Normativa Aplicable en
iluminación en sitios de trabajo
 La Norma Venezolana COVENIN 2249-93
“Iluminancias en tareas y áreas de
trabajo”, establece los valores de
iluminancia recomendados como
iluminación normal, para la obtención de
un desempeño visual eficiente.

72. La Norma COVENIN 2249-93,
«ILUMINANCIAS EN TAREAS Y ÁREAS DE
TRABAJO»
Regula los niveles de
iluminación requeridos de
acuerdo a la dificultad visual
de las tareas, tal como se
muestra en las siguientes
tablas extraídas de la
mencionada norma.

73. La Norma COVENIN 2249-93,
«ILUMINANCIAS EN TAREAS Y ÁREAS DE
TRABAJO»,

74. El nivel de iluminación se puede medir con un luxómetro,
cuya unidad de medición es el lux, o sea la cantidad de flujo
luminoso que recibe un elemento por unidad de superficie.
Se pueden encontrar normas técnicas que señalan los
niveles mínimos de iluminación según el tipo de trabajo a
desarrollar.
¿Cómo se mide?

75. Determinación de la
Iluminancia Existente
COVENIN 2249
Condiciones Generales
 Medir la iluminancia en dicho lugar e
investigar las condiciones del medio que
influyen sobre la medición
 Las condiciones de campo valen
únicamente para las condiciones
existentes durantes las evaluaciones

76. Determinacion de la
Iluminancia Existente
Equipo de Ensayo
Luxómetro con respuesta espectral corregida
de acuerdo con la curva de visión
normalizada (C.I.E) y difusor corrector de
coseno que garantice la medición de
iluminación en el plano de colocación del
instrumento.
 Escala con selector
 Precisión mínima a plena escala de + 22%
 Para E>1000 Lux (filtro con una precisión mínima
del 5%)

77. Determinacion de la
Iluminancia Existente
Procedimiento
Iluminación media general existente
 Dividir el área en superficies iguales (la
dimensiones mayor debe < 0.6m áreas interiores
y 0.3m áreas exteriores. Ajustar el tamaño a las
necesidades). Elaborar plano del local
 Se energiza la instalación se deja funcionar por
30 min. Por tiempo de 5 a 10 min. Para la
estabilización del instrumento a la iluminación
existente.
 Se mide E en el centro de cada área unitaria.

78. Determinacion de la
Iluminancia Existente
Iluminación media general
existente
 Se deben eliminar las influencias de las
personas que realizan la medición.
 Se verifica que la superficie receptora de la
fotocélula del instrumento este horizontal,
vertical o en el plano intermedio que
corresponda a la medición requerida.

79. Determinacion de la
Iluminancia Existente
 Se calcula la E media, como una medida
ponderada en áreas y su valor se considera
con una tolerancia de +20%
 Si existen interferencias o influencias, en la
medición ocasionadas por fuentes de
iluminación ajena, la evaluación del sistema
evaluado se determina por diferencia.

80. Determinacion de la
Iluminancia Existente
Procedimiento para áreas interiores
 Se hace una medición con la iluminación general, local y
suplementarias encendidas.
 Se hace una medición con la iluminación general únicamente.
 Las lecturas deben hacerse con los usuarios de la iluminación en la
posición normal de su actividad y el instrumento debe ubicarse de
manera que la superficie de medición se encuentre en plano de
trabajo en el punto de visión más critico en una posición horizontal,
vertical o inclinada según el caso.

81. Procedimiento Simplificado de Medición para
Áreas Interiores
CASO DESCRIPCIÓN CALCULO
I Áreas rectangular con
luminarias espaciadas
simétricamente en dos o más
fila
E=[R(M-1)(N-1) +Q(N-1)+ T(M-1)+P] / (MN)
M: # de luminarias por fila N: # filas
R=(1/8)ri T=(1/4)(ti / 4)
Q=(1/4)(qi / 4) P=(p1 +p2)/2
II Áreas rectangular con una
iluminaría cuadrada centrada E=(1/4)(pi / 4)
III Área rectangular con una fila de
luminarias aisladas
E=[Q(N-1)+P] / N
Q=(1/8)(qi / 4) P=(p1 +p2)/2
i=1
8
i=1
4
i=1
4
i=1
4
i=1
8

82. Procedimiento Simplificado de Medición para
Áreas Interiores
CASO DESCRIPCIÓN CALCULO
IV Área rectangular con dos o
más fila continuas de
luminarias
E=[RN(M-1)(N-1) +QN+ T(Mt)+P] / M(N+1)
M: # de luminarias por fila N: # filas
R=(1/4)ri T=(1/4)(ti / 4)
Q=(1/4)(qi / 4) P=(p1 +p2)/2
Q=(q1+q2)/2
V Área rectangular con una
sola fila continua de
luminarias
E=[QN+P] / (N +1)
Q=(1/6)(qi / 4) P=(p1 +p2)/2
i=1
4
i=1
4
i=1
6

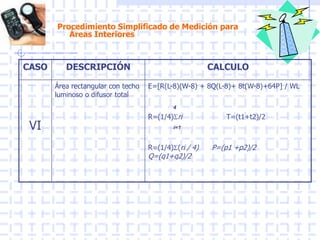

83. Procedimiento Simplificado de Medición para
Áreas Interiores
CASO DESCRIPCIÓN CALCULO
VI
Área rectangular con techo
luminoso o difusor total
E=[R(L-8)(W-8) + 8Q(L-8)+ 8t(W-8)+64P] / WL
R=(1/4)ri T=(t1+t2)/2
R=(1/4)(ri / 4) P=(p1 +p2)/2
Q=(q1+q2)/2
i=1
4

84. ¡GRACIAS POR SU ATENCION !
La Higiene y la
Seguridad es
responsabilidad de
todos. Asumamolas
como un valor
20-04-2002
