FICHA AMBIENTAL Y PLAN DE
MANEJO PERMISO PARA
REALIZAR LABORES DE MINERÍA
ARTESANAL “ÁRIDOS LOJA 3”,
CÓDIGO: 591999
2/9/2015
MINERÍA ARTESANAL
EXPLOTACIÓN DE MATERIALES
DE CONSTRUCCIÓN EN ALUVIAL
REALIZÓ: Ing. Mn. Vicente Bustamante Alvarado
TITULAR P.R.L.M.A.: AIDA ENCARNACIÓN LOJA SÁNCHEZ
ÁRIDOS LOJA 3

FICHA AMBIENTALY PLAN DE MANEJOAMBIENTAL PERMISO PARA REALIZAR LABORES DE MINERÍA ARTESANAL“ÁRIDOS LOJA 3”,
CÓDIGO: 591999
1

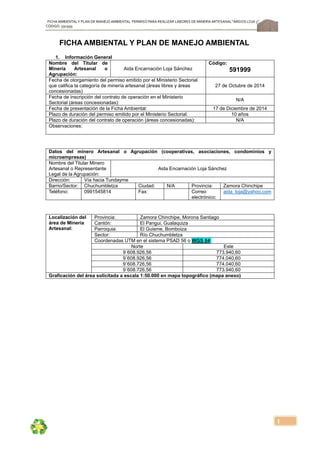

FICHA AMBIENTAL Y PLAN DE MANEJO AMBIENTAL
1. Información General
Nombre del Titular de
Minería Artesanal o
Agrupación:
Aida Encarnación Loja Sánchez
Código:
591999
Fecha de otorgamiento del permiso emitido por el Ministerio Sectorial
que califica la categoría de minería artesanal (áreas libres y áreas
concesionadas)
27 de Octubre de 2014
Fecha de inscripción del contrato de operación en el Ministerio
Sectorial (áreas concesionadas):
N/A
Fecha de presentación de la Ficha Ambiental: 17 de Diciembre de 2014
Plazo de duración del permiso emitido por el Ministerio Sectorial: 10 años
Plazo de duración del contrato de operación (áreas concesionadas): N/A
Observaciones:
Datos del minero Artesanal o Agrupación (cooperativas, asociaciones, condominios y
microempresas)
Nombre del Titular Minero
Artesanal o Representante
Legal de la Agrupación:
Aida Encarnación Loja Sánchez
Dirección: Vía hacia Tundayme
Barrio/Sector: Chuchumbletza Ciudad: N/A Provincia: Zamora Chinchipe
Teléfono: 0991545814 Fax: Correo
electrónico:
aida_loja@yahoo.com
Localización del
área de Minería
Artesanal:
Provincia: Zamora Chinchipe, Morona Santiago
Cantón: El Pangui, Gualaquiza
Parroquia: El Guisme, Bomboiza
Sector: Río Chuchumbletza
Coordenadas UTM en el sistema PSAD 56 o WGS 84:
Norte Este
9´608.926,56 773.940,60
9´608.926,56 774.040,60
9´608.726,56 774.040,60
9´608.726,56 773.940,60
Graficación del área solicitada a escala 1:50.000 en mapa topográfico (mapa anexo)

CÓDIGO: 591999
2

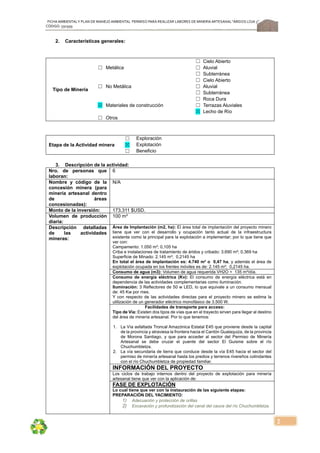

2. Características generales:
Tipo de Minería
Metálica
☐ Cielo Abierto
☐ ☐ Aluvial
☐ Subterránea
No Metálica
☐ Cielo Abierto
☐ ☐ Aluvial
☐ Subterránea
Materiales de construcción
☐ Roca Dura
☒ ☐ Terrazas Aluviales
☒ Lecho de Río
☐ Otros
Etapa de la Actividad minera
☐ Exploración
☒ Explotación
☐ Beneficio
3. Descripción de la actividad:
Nro. de personas que
laboran:
6
Nombre y código de la
concesión minera (para
minería artesanal dentro
de áreas
concesionadas):
N/A
Monto de la inversión: 173.311 $USD.
Volumen de producción
diaria:
100 m³
Descripción detalladas
de las actividades
mineras:
Área de Implantación (m2, ha): El área total de implantación del proyecto minero
tiene que ver con el desarrollo y ocupación tanto actual de la infraestructura
existente como la principal para la explotación a implementar; por lo que tiene que
ver con:
Campamento: 1.050 m²; 0,105 ha
Criba e instalaciones de tratamiento de áridos y cribado: 3.690 m²; 0,369 ha
Superficie de Minado: 2.145 m²; 0,2145 ha
En total el área de implantación es: 4.740 m² o 0,47 ha, y además el área de
explotación ocupada en los frentes móviles es de: 2.145 m²; 0,2145 ha.
Consumo de agua (m3): Volumen de agua requerida VH2O = 135 m³/día.
Consumo de energía eléctrica (Kv): El consumo de energía eléctrica está en
dependencia de las actividades complementarias como iluminación.
Iluminación: 3 Reflectores de 50 w LED, lo que equivale a un consumo mensual
de: 45 Kw por mes.
Y con respecto de las actividades directas para el proyecto minero se estima la
utilización de un generador eléctrico monofásico de 3.500 W.
Facilidades de transporte para acceso:
Tipo de Vía: Existen dos tipos de vías que en el trayecto sirven para llegar al destino
del área de minería artesanal. Por lo que tenemos:
1. La Vía asfaltada Troncal Amazónica Estatal E45 que proviene desde la capital
de la provincia y atraviesa la frontera hacia el Cantón Gualaquiza, de la provincia
de Morona Santiago, y que para acceder al sector del Permiso de Minería
Artesanal se debe cruzar el puente del sector El Guisme sobre el río
Chuchumbletza.
2. La vía secundaria de tierra que conduce desde la vía E45 hacia el sector del
permiso de minería artesanal hasta los predios y terrenos rivereños colindantes
con el río Chuchumbletza de propiedad familiar.
INFORMACIÓN DEL PROYECTO
Los ciclos de trabajo internos dentro del proyecto de explotación para minería
artesanal tiene que ver con la aplicación de:
FASE DE EXPLOTACIÓN
Lo cual tiene que ver con la instauración de las siguiente etapas:
PREPARACIÓN DEL YACIMIENTO:
1) Adecuación y protección de orillas
2) Excavación y profundización del canal del cauce del río Chuchumbletza.

CÓDIGO: 591999
3
ARRANQUE DEL MATERIAL DE CONTRUCCIÓN:
3) Explotación de los sedimentos desecados, emergidos, o donde el nivel
del espejo de aguas no esté presente
4) Explotación por franjas longitudinales paralelas a la dirección del cauce
del río Chuchumbletza en los sitios emergidos
CLASEADO Y CLASIFICACIÓN EN MINA:
5) Escogitamiento mecanizado con ayuda de la excavadora de 90 hp
6) Apilamiento del material árido en un sector aledaño al río Chuchumbletza
7) Alimentación de la criba primaria para proceder con el tratamiento y
clasificación por hidro gravimetría.
FASE DE TRATAMIENTO
1) Alimentación de la tolva de la criba primaria y/o zaranda vibratoria
2) Clasificación granulométrica y lavado del material árido
FASE DE COMERCIALIZACIÓN
1) Cargado del material árido al volquete para su transporte, despacho y
venta.
CLICLO DE TRABAJO APLICABLE EN MINERÍA ARTESANAL PARA
LA EXPLOTACIÓN DE MATERIALES DE CONSTRUCCIÓN
Los componentes principales del proyecto son:
a) Mina.- Yacimiento aluvial
b) Planta de Tratamiento.- compuesto por la Criba Primaria y/o también la
Zaranda Vibratoria
c) Sitio de Stock
Lo cual tiene que ver con siguiente flujograma:

CÓDIGO: 591999
4

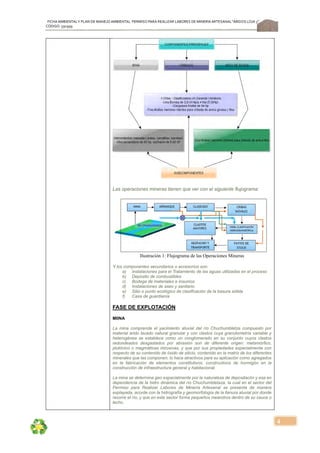

Las operaciones mineras tienen que ver con el siguiente flujograma:
Ilustración 1: Flujograma de las Operaciones Mineras
Y los componentes secundarios o accesorios son:
a) Instalaciones para el Tratamiento de las aguas utilizadas en el proceso
b) Depósito de combustibles
c) Bodega de materiales e insumos
d) Instalaciones de aseo y sanitario
e) Sitio o punto ecológico de clasificación de la basura sólida
f) Casa de guardianía
FASE DE EXPLOTACIÓN
MIINA
La mina comprende el yacimiento aluvial del río Chuchumbletza compuesto por
material árido lavado natural granular y con clastos cuya granulometría variable y
heterogénea se establece como un conglomerado en su conjunto cuyos clastos
redondeados desgastados por abrasión son de diferente origen: metamórfico,
plutónico o magmáticas intrusivas, y que por sus propiedades especialmente con
respecto de su contenido de óxido de silicio, contenido en la matriz de los diferentes
minerales que las componen; lo hace atractivos para su aplicación como agregados
en la fabricación de elementos constitutivos, constructivos de hormigón en la
construcción de infraestructura general y habitacional.
La mina se determina geo espacialmente por la naturaleza de depositacón y esa en
dependencia de la hidro dinámica del río Chuchumbletaza, la cual en el sector del
Permiso para Realizar Labores de Minería Artesanal se presenta de manera
explayada, acorde con la hidrografía y geomorfología de la llanura aluvial por donde
recorre el río, y que en este sector forma pequeños meandros dentro de su cauce o
lecho.

CÓDIGO: 591999
5
La explotación se lleva a cabo rigiéndose al siguiente orden:
Adecuación y protección de orillas.- Se realizará la profundización del canal en
los sectores de las orillas a proteger, tomando en consideración la geodinámica
actual del río, es decir la variabilidad de la velocidad de la corriente. La protección
de la orillas se efectiviza mediante el traslado de clastos mayores a 0,40 m en sus
márgenes, con lo que se protege de avenida o crecidas del río. Todo ello se realizará
con ayuda de una excavadora de 90 hp. En los sitios en donde el nivel del río sea
bajo y por las condiciones de equilibrio geodinámico lo permiten se recurrirá a
posterior como un recurso de reserva o banco futuro y permanente de recuperación;
en su defecto el material será extraído para propiciar que no afecte la integralidad
de las orillas en una crecida o aumento de caudal inesperado.
Excavación y profundización del canal del cauce del río Chuchumbletza.- Los
sectores del río especialmente del cauce del mismo en donde su nivel es muy bajo
se extraerá con la excavadora de 90 hp a una profundidad no mayor a 4 metros,
siempre y cuando se propicie la nivelación gradual del fondo del canal hacia dicho
sector en donde se ha excavado hacia su límite. Dichas excavaciones puntuales se
ubicarán conforme de la necesidad de reducir la velocidad de la corriente de agua
en su conjunto frente a una avenida o crecida. De lo contrario se procederá con la
excavación uniforme a lo largo y en todo el ancho del canal del cauce, siempre
precautelando su equilibrio isostático; ello provocará en el mediano plazo y en
tiempos de poca precipitación que los sectores desecados se eleven más aún por
encima del espejo de agua y otros sectores también sean identificados como
posibles reservas o bancos.
Explotación de los sedimentos desecados, o donde el nivel del espejo de
aguas no esté presente.-Esta actividad es una explotación puntual y a efectuarse
o aplicarse en sectores en donde el nivel del río o espejo de aguas sea bajo, es decir
en bancos de reservas de material árido emergido. Dicha explotación será efectuada
con la ayuda de una excavadora de 90 hp.
Explotación por franjas longitudinales paralelas a la dirección del cauce del
río Chuchumbletza.- La explotación por franjas longitudinales se la efectúa una vez
que el yacimiento sedimentario se haya delineado conforme de las necesidades de:
a) seguridad para garantía de reservas futuras en base de los trabajos previos
descritos, b) baja o merma de la incidencia en el equilibrio isostático, c) delimitación
de los sectores de explotación por 1. Sumergidos, 2. Semi sumergidos, 3.
Emergidos, y d) delimitación tanto del cauce como de los bancos mayores aledaños
a las orillas, y protección de estas. Esta fase de la explotación se llevará a cabo con
ayuda de la excavadora de 90 hp y la cargadora frontal de 94 hp.

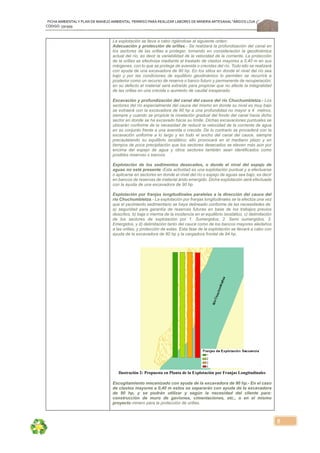

Ilustración 2: Propuesta en Planta de la Explotación por Franjas Longitudinales
Escogitamiento mecanizado con ayuda de la excavadora de 90 hp.- En el caso
de clastos mayores a 0,40 m estos se separarán con ayuda de la excavadora
de 90 hp, y se podrán utilizar y según la necesidad del cliente para:
construcción de muro de gaviones, cimentaciones, etc., o en el mismo
proyecto minero para la protección de orillas.

CÓDIGO: 591999
6
Apilamiento del material árido en un sector aledaño al río Chuchumbletza.-
Como parte de las actividades accesorias y/o complementarias en la explotación se
realizará el apilamiento del material árido al final de las franjas de explotación; ello
para propiciar la lixiviación natural de los óxidos lateríticos y materia orgánica
contenida en los detritos de conglomerado sedimentario árido.

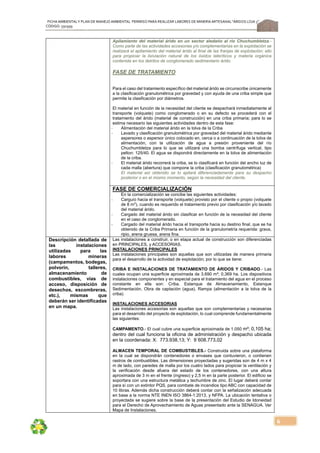

FASE DE TRATAMIENTO
Para el caso del tratamiento específico del material árido se circunscribe únicamente
a la clasificación granulométrica por gravedad y con ayuda de una criba simple que
permite la clasificación por diámetros.
El material en función de la necesidad del cliente se despachará inmediatamente al
transporte (volquete) como conglomerado o en su defecto se procederá con el
tratamiento del árido (material de construcción) en una criba primaria; para lo se
estima necesario las siguientes actividades dentro de esta fase:
‐ Alimentación del material árido en la tolva de la Criba
‐ Lavado y clasificación granulométrica por gravedad del material árido mediante
aspersores o aspersor único colocado en, cerca o a continuación de la tolva de
alimentación, con la utilización de agua a presión proveniente del río
Chuchumbletza para lo que se utilizará una bomba centrífuga vertical, tipo
pelton: 125/40. El agua se dispondrá directamente en la tolva de alimentación
de la criba.
‐ El material árido recorrerá la criba, se lo clasificará en función del ancho luz de
cada malla (abertura) que compone la criba (clasificación granulométrica)
El material así obtenido se lo apilará diferenciadamente para su despacho
posterior o en el mismo momento, según la necesidad del cliente.
FASE DE COMERCIALIZACIÓN
En la comercialización se concibe las siguientes actividades:
‐ Carguío hacia el transporte (volquete) provisto por el cliente o propio (volquete
de 8 m3
), cuando es requerido el tratamiento previo por clasificación y/o lavado
del material árido.
‐ Cargado del material árido sin clasificar en función de la necesidad del cliente
en el caso de conglomerado.
‐ Cargado del material árido hacia el transporte hacia su destino final, que se ha
obtenido de la Criba Primaria en función de la granulometría requerida: grava,
ripio, arena gruesa, arena fina.
Descripción detallada de
las instalaciones
utilizadas para las
labores mineras
(campamentos, bodegas,
polvorín, talleres,
almacenamiento de
combustibles, vías de
acceso, disposición de
desechos, escombreras,
etc.), mismas que
deberán ser identificadas
en un mapa.
Las instalaciones a construir, o en etapa actual de construcción son diferenciadas
en PRINCIPALES, y ACCESORIAS.
INSTALACIONES PRINCIPALES
Las instalaciones principales son aquellas que son utilizadas de manera primaria
para el desarrollo de la actividad de explotación; por lo que se tiene:
CRIBA E INSTALACIONES DE TRATAMIENTO DE ÁRIDOS Y CRIBADO.- Las
cuales ocupan una superficie aproximada de 3.690 m²; 0,369 ha. Los dispositivos
instalaciones componentes y en especial para el tratamiento del agua en el proceso
constante en ella son: Criba, Estanque de Almacenamiento, Estanque
Sedimentación, Obra de captación (agua), Rampa (alimentación a la tolva de la
criba)
INSTALACIONES ACCESORIAS
Las instalaciones accesorias son aquellas que son complementarias y necesarias
para el desarrollo del proyecto de explotación, lo cual comprende fundamentalmente
las siguientes:
CAMPAMENTO.- El cual cubre una superficie aproximada de 1.050 m²; 0,105 ha;
dentro del cual funciona la oficina de administración y despacho ubicada
en la coordenada: X: 773.938,13; Y: 9´608.773,02
ALMACEN TEMPORAL DE COMBUSTIBLES.- Construida sobre una plataforma
en la cual se dispondrán contenedores o envases que contuvieron, o contienen
rastros de combustibles. Las dimensiones proyectadas y sugeridas son de 4 m x 4
m de lado, con paredes de malla por los cuatro lados para propiciar la ventilación y
la verificación desde afuera del estado de los contenedores, con una altura
aproximada de 3 m en el frente (ingreso) y 2,5 m en la parte posterior. El edificio se
soportara con una estructura metálica y techumbre de zinc. El lugar deberá contar
para sí con un extintor PQS, para combate de incendios tipo ABC con capacidad de
10 libras. Además dicha construcción deberá contar con la señalización adecuada
en base a la norma NTE INEN ISO 3864-1:2013, y NFPA. La ubicación tentativa o
proyectada se sugiere sobre la base de la presentación del Estudio de Idoneidad
para el Derecho de Aprovechamiento de Aguas presentado ante la SENAGUA. Ver
Mapa de Instalaciones.

CÓDIGO: 591999
7
BATERIA SANITARIA.- La misma que se encuentra actualmente parcialmente
construida. Coordenada de ubicación: X: 773.914,051; Y: 9´608.711,84.
Descripción detallada de
la maquinaria,
herramientas y equipos
utilizados en las labores
mineras artesanales.
MAQUINARIA, EQUIPOS, HERRAMIENTAS Y ACCESORIOS
A continuación se enlista y detalla brevemente sobre la maquinaria, equipos,
herramientas y accesorios a emplear en la explotación:
1.- Una Excavadora de orugas de 90 hp
2.- Una cargadora frontal de 94 hp
3.- Un volquete de hasta 8 m³ de capacidad
4.- Una criba primaria clasificadora
5.- Una Zaranda Vibratoria de triple criba tipo WK1, WK2
6.- Una bomba centrífuga tipo pelton 125/40 vertical acoplada a un motor diésel.
7.- Una Bomba de agua de capacidad máxima de 10 l/seg a 3.600 r.p.m. de 2,9 Kw
de potencia y 4 Hp para el llenado del Tanque de Almacenamiento.
8.- Cinco mallas menores para cribado manual de áridos finos en el sitio.
9.- Un generador eléctrico monofásico de 3.500 W.
10.- Herramientas manuales como: cinco palas, dos barretas, dos carretillas
Descripción con
cantidades y volúmenes
de insumos utilizados
(sustancias químicas,
agua, fuentes de energía,
combustibles,
explosivos, entre otros.)
Consumo de agua (m3): Volumen de agua requerida VH2O = 135 m³/día.
Consumo de energía eléctrica (Kv): El consumo de energía eléctrica está en
dependencia de las actividades complementarias como iluminación.
Iluminación: 3 Reflectores de 50 w LED, lo que equivale a un consumo mensual
de: 45 Kw por mes.
Y con respecto de las actividades directas para el proyecto minero se estima la
utilización de un generador eléctrico monofásico de 3.500 W.
Consumo de Combustible (Gls, Diésel): El consumo de combustible diésel se lo
hizo sobre la base del tiempo horario de trabajo por el día, para un promedio de 8
horas/día, independientemente del horario efectivo de trabajo de la maquinaria, la
que está supeditada a la cantidad de material árido promedio diario permitido (100
m³) La estimación es un proyección en base del rendimiento de la maquinaria.
Por lo que se tiene la siguiente relación de consumo:
El consumo total diario proyectado es de 81,46 Gls. /día de Diésel.
Consumo de Combustible (Gls, Gasolina): El consumo es de aproximadamente
1,8 litros/hora, por un trabajo promedio de 6 horas efectivas por día es igual a 10,8
litros/día equivalente a 2.85 Gls/día de Gasolina.
Sustancias Químicas: N/A
Explosivos: N/A
Nombre de la Planta de
Beneficio, código y Nro.
de Resolución de la
Licencia Ambiental
emitida por el Ministerio
del Ambiente utilizada
para el procesamiento
del mineral
N/A
4. Características del Área de Influencia
Características del Medio Físico
Localización:
Región geográfica: ☐ Costa

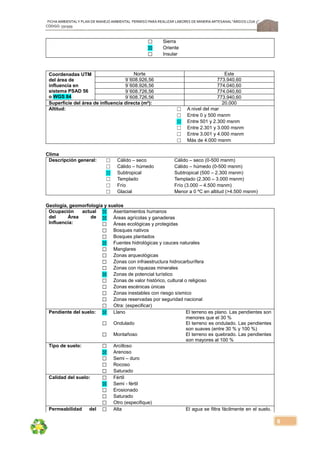

CÓDIGO: 591999
8
☐ Sierra
☒ Oriente
☐ Insular
Coordenadas UTM
del área de
influencia en
sistema PSAD 56
o WGS 84
Norte Este
9´608.926,56 773.940,60
9´608.926,56 774.040,60
9´608.726,56 774.040,60
9´608.726,56 773.940,60
Superficie del área de influencia directa (m²): 20.000
Altitud: ☐ A nivel del mar
☐ Entre 0 y 500 msnm
☒ Entre 501 y 2.300 msnm
☐ Entre 2.301 y 3.000 msnm
☐ Entre 3.001 y 4.000 msnm
☐ Más de 4.000 msnm
Clima
Descripción general: ☐ Cálido – seco Cálido – seco (0-500 msnm)
☐ Cálido – húmedo Cálido – húmedo (0-500 msnm)
☒ Subtropical Subtropical (500 – 2.300 msnm)
☐ Templado Templado (2.300 – 3.000 msnm)
☐ Frío Frío (3.000 – 4.500 msnm)
☐ Glacial Menor a 0 ºC en altitud (>4.500 msnm)
Geología, geomorfología y suelos
Ocupación actual
del Área de
Influencia:
☒ Asentamientos humanos
☒ Áreas agrícolas y ganaderas
☐ Áreas ecológicas y protegidas
☐ Bosques nativos
☐ Bosques plantados
☒ Fuentes hidrológicas y cauces naturales
☐ Manglares
☐ Zonas arqueológicas
☐ Zonas con infraestructura hidrocarburífera
☐ Zonas con riquezas minerales
☒ Zonas de potencial turístico
☐ Zonas de valor histórico, cultural o religioso
☐ Zonas escénicas únicas
☐ Zonas inestables con riesgo sísmico
☐ Zonas reservadas por seguridad nacional
☐ Otra: (especificar)
Pendiente del suelo: ☒ Llano El terreno es plano. Las pendientes son
menores que el 30 %
☐ Ondulado El terreno es ondulado. Las pendientes
son suaves (entre 30 % y 100 %)
☐ Montañoso El terreno es quebrado. Las pendientes
son mayores al 100 %
Tipo de suelo: ☐ Arcilloso
☒ Arenoso
☐ Semi – duro
☐ Rocoso
☐ Saturado
Calidad del suelo: ☐ Fértil
☒ Semi - fértil
☐ Erosionado
☐ Saturado
☐ Otro (especifique)

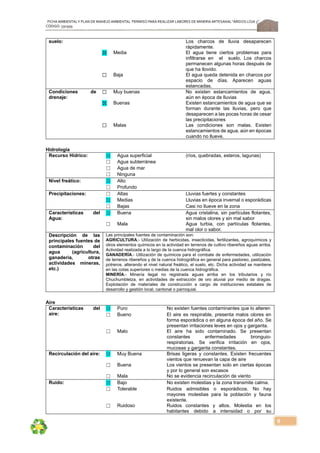

Permeabilidad del ☐ Alta El agua se filtra fácilmente en el suelo.

CÓDIGO: 591999
9
suelo: Los charcos de lluvia desaparecen
rápidamente.
☒ Media El agua tiene ciertos problemas para
infiltrarse en el suelo. Los charcos
permanecen algunas horas después de
que ha llovido.
☐ Baja El agua queda detenida en charcos por
espacio de días. Aparecen aguas
estancadas.
Condiciones de
drenaje:
☐ Muy buenas No existen estancamientos de agua,
aún en época de lluvias
☒ Buenas Existen estancamientos de agua que se
forman durante las lluvias, pero que
desaparecen a las pocas horas de cesar
las precipitaciones
☐ Malas Las condiciones son malas. Existen
estancamientos de agua, aún en épocas
cuando no llueve.
Hidrología
Recurso Hídrico: ☒ Agua superficial (ríos, quebradas, esteros, lagunas)
☐ Agua subterránea
☐ Agua de mar
☐ Ninguna
Nivel freático: ☒ Alto
☐ Profundo
Precipitaciones: ☐ Altas Lluvias fuertes y constantes
☒ Medias Lluvias en época invernal o esporádicas
☐ Bajas Casi no llueve en la zona
Características del
Agua:
☒ Buena Agua cristalina, sin partículas flotantes,
sin malos olores y sin mal sabor
☐ Mala Agua turbia, con partículas flotantes,
mal olor o sabor.
Descripción de las
principales fuentes de
contaminación del
agua (agricultura,
ganadería, otras
actividades mineras,
etc.)
Las principales fuentes de contaminación son:
AGRICULTURA.- Utilización de herbicidas, insecticidas, fertilizantes, agroquímicos y
otros elementos químicos en la actividad en terrenos de cultivo ribereños aguas arriba.
Actividad realizada a lo largo de la cuenca hidrográfica.
GANADERÍA.- Utilización de químicos para el combate de enfermedades, utilización
de terrenos ribereños y de la cuenca hidrográfica en general para pastoreo, pastizales,
potreros, alterando el nivel natural freático, el suelo, etc. Dicha actividad se mantiene
en las cotas superiores o medias de la cuenca hidrográfica.
MINERÍA.- Minería ilegal no registrada aguas arriba en los tributarios y río
Chuchumbletza, en actividades de extracción de oro aluvial por medio de dragas.
Explotación de materiales de construcción a cargo de instituciones estatales de
desarrollo y gestión local, cantonal o parroquial.
Aire
Características del
aire:
☒ Puro No existen fuentes contaminantes que lo alteren
☐ Bueno El aire es respirable, presenta malos olores en
forma esporádica o en alguna época del año. Se
presentan irritaciones leves en ojos y garganta.
☐ Malo El aire ha sido contaminado. Se presentan
constantes enfermedades bronguio-
respiratorias. Se verifica irritación en ojos,
mucosas y garganta constantes.
Recirculación del aire: ☒ Muy Buena Brisas ligeras y constantes. Existen frecuentes
vientos que renuevan la capa de aire
☐ Buena Los vientos se presentan solo en ciertas épocas
y por lo general son escasos
☐ Mala No se evidencia recirculación de viento
Ruido: ☒ Bajo No existen molestias y la zona transmite calma.
☐ Tolerable Ruidos admisibles o esporádicos. No hay
mayores molestias para la población y fauna
existente.
☐ Ruidoso Ruidos constantes y altos. Molestia en los
habitantes debido a intensidad o por su

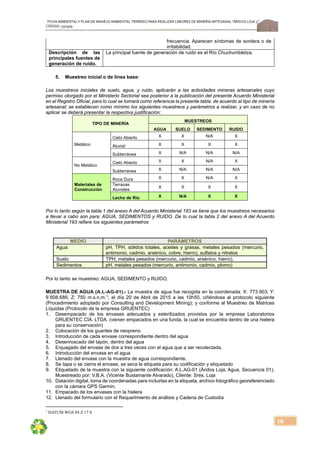

CÓDIGO: 591999
10
frecuencia. Aparecen síntomas de sordera o de
irritabilidad.
Descripción de las
principales fuentes de
generación de ruido.
La principal fuente de generación de ruido es el Río Chuchumbletza.
5. Muestreo inicial o de línea base:
Los muestreos iniciales de suelo, agua, y ruido, aplicarán a las actividades mineras artesanales cuyo
permiso otorgado por el Ministerio Sectorial sea posterior a la publicación del presente Acuerdo Ministerial
en el Registro Oficial, para lo cual se tomará como referencia la presente tabla de acuerdo al tipo de minería
artesanal; se establecen como mínimo los siguientes muestreos y parámetros a realizar, y en caso de no
aplicar se deberá presentar la respectiva justificación:
TIPO DE MINERÍA
MUESTREOS
AGUA SUELO SEDIMENTO RUIDO
Metálico
Cielo Abierto X X N/A X
Aluvial X X X X
Subterránea X N/A N/A N/A
No Metálico
Cielo Abierto X X N/A X
Subterránea X N/A N/A N/A
Materiales de
Construcción
Roca Dura X X N/A X
Terrazas
Aluviales
X X X X
Lecho de Río X N/A X X
Por lo tanto según la tabla 1 del anexo A del Acuerdo Ministerial 193 se tiene que los muestreos necesarios
a llevar a cabo son para: AGUA, SEDIMENTOS y RUIDO. De lo cual la tabla 2 del anexo A del Acuerdo
Ministerial 193 refiere los siguientes parámetros
MEDIO PARÁMETROS
Agua pH, TPH, sólidos totales, aceites y grasas, metales pesados (mercurio,
antimonio, cadmio, arsénico, cobre, hierro), sulfatos y nitratos
Suelo TPH, metales pesados (mercurio, cadmio, arsénico, hierro).
Sedimentos pH, metales pesados (mercurio, antimonio, cadmio, plomo)
Por lo tanto se muestreo: AGUA, SEDIMENTO y RUIDO.
MUESTRA DE AGUA (A.L-AG-01).- La muestra de agua fue recogida en la coordenada: X: 773.903; Y:
9´608.686; Z: 750 m.s.n.m.1
; el día 20 de Abril de 2015 a las 10h50, ciñéndose al protocolo siguiente
(Procedimiento adoptado por Consulting and Development Mining); y conforme al Muestreo de Matrices
Líquidas (Protocolo de la empresa GRUENTEC)
1. Desempacado de los envases adecuados y esterilizados provistos por la empresa Laboratorios
GRUENTEC CÍA. LTDA. (vienen empacados en una funda, la cual se encuentra dentro de una hielera
para su conservación)
2. Colocación de los guantes de neopreno
3. Introducción de cada envase correspondiente dentro del agua
4. Desenroscado del tapón, dentro del agua
5. Enjuagado del envase de dos a tres veces con el agua que a ser recolectada,
6. Introducción del envase en el agua
7. Llenado del envase con la muestra de agua correspondiente.
8. Se tapa o se cierra el envase, se seca la etiqueta para su codificación y etiquetado
9. Etiquetado de la muestra con la siguiente codificación: A.L.AG-01 (Áridos Loja, Agua, Secuencia 01),
Muestreado por: V.B.A. (Vicente Bustamante Alvarado), Cliente: Sres. Loja
10. Datación digital, toma de coordenadas para incluirlas en la etiqueta, archivo fotográfico georeferenciado
con la cámara GPS Garmin.
11. Empacado de los envases con la hielera
12. Llenado del formulario con el Requerimiento de análisis y Cadena de Custodia
1
DATUM WGS 84 Z 17 S

CÓDIGO: 591999
11

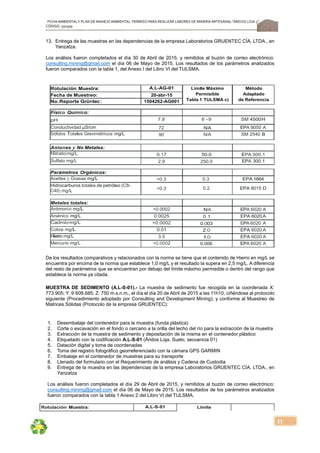

13. Entrega de las muestras en las dependencias de la empresa Laboratorios GRUENTEC CÍA. LTDA., en
Yanzatza.
Los análisis fueron completados el día 30 de Abril de 2015, y remitidos al buzón de correo electrónico:
consulting.mining@gmail.com el día 06 de Mayo de 2015. Los resultados de los parámetros analizados
fueron comparados con la tabla 1, del Anexo I del Libro VI del TULSMA.

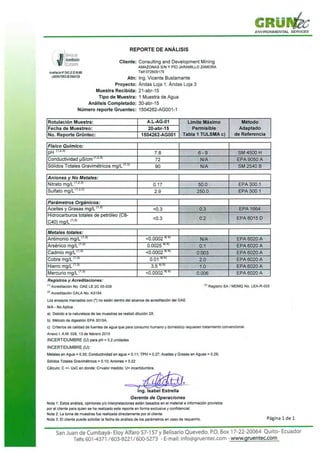

Rotulación Muestra: A.L-AG-01 Límite Máximo
Permisible
Tabla 1 TULSMA c)
Método
Adaptado
de Referencia
Fecha de Muestreo: 20-abr-15
No.Reporte Grüntec: 1504262-AG001
Físico Químico:
pH 7.8 6 -9 SM 4500H
Conductividad µS/cm 72 N/A EPA 9050 A
Sólidos Totales Gravimétricos mg/L 90 N/A SM 2540 B
Aniones y No Metales:
Nitratomg/L 0.17 50.0 EPA 300.1
Sulfato mg/L 2.9 250.0 EPA 300.1
Parámetros Orgánicos:
Aceites y Grasas mg/L <0.3 0.3 EPA 1664
Hidrocarburos totales de petróleo (C8-
C40) mg/L <0.3 0.2 EPA 8015 D
Metales totales:
Antimonio mg/L <0.0002 N/A EPA 6020 A
Arsénico mg/L 0.0025 0.1 EPA 6020A
Cadmiomg/L <0.0002 0.003 EPA 6020 A
Cobre mg/L 0.01 2.0 EPA 6020 A
Hierro mg/L 3.5 1.0 EPA 6020 A
Mercurio mg/L <0.0002 0.006 EPA 6020 A
De los resultados comparativos y relacionados con la norma se tiene que el contenido de Hierro en mg/L se
encuentra por encima de la norma que establece 1,0 mg/L y el resultado la supera en 2,5 mg/L. A diferencia
del resto de parámetros que se encuentran por debajo del límite máximo permisible o dentro del rango que
establece la norma ya citada.
MUESTRA DE SEDIMENTO (A.L-S-01).- La muestra de sedimento fue recogida en la coordenada X:
773.905; Y: 9´608.685; Z: 750 m.s.n.m., el día el día 20 de Abril de 2015 a las 11h10, ciñéndose al protocolo
siguiente (Procedimiento adoptado por Consulting and Development Mining); y conforme al Muestreo de
Matrices Sólidas (Protocolo de la empresa GRUENTEC):
1. Desembalaje del contenedor para la muestra (funda plástica)
2. Corte o excavación en el fondo o cercano a la orilla del lecho del río para la extracción de la muestra
3. Extracción de la muestra de sedimento y depositación de la misma en el contenedor plástico
4. Etiquetado con la codificación A.L-S-01 (Áridos Loja, Suelo, secuencia 01)
5. Datación digital y toma de coordenadas
6. Toma del registro fotográfico georreferenciado con la cámara GPS GARMIN
7. Embalaje en el contenedor de muestras para su transporte
8. Llenado del formulario con el Requerimiento de análisis y Cadena de Custodia
9. Entrega de la muestra en las dependencias de la empresa Laboratorios GRUENTEC CÍA. LTDA., en
Yanzatza
Los análisis fueron completados el día 29 de Abril de 2015, y remitidos al buzón de correo electrónico:
consulting.mining@gmail.com el día 06 de Mayo de 2015. Los resultados de los parámetros analizados
fueron comparados con la tabla 1 Anexo 2 del Libro VI del TULSMA.

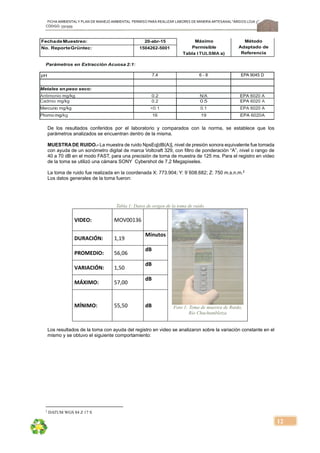

Rotulación Muestra: A.L-S-01 Límite

CÓDIGO: 591999
12
FechadeMuestreo: 20-abr-15 Máximo
Permisible
Tabla 1TULSMA a)
Método
Adaptado de
Referencia
No. ReporteGrüntec: 1504262-5001
Parámetros en Extracción Acuosa 2:1:
pH 7.4 6 - 8 EPA 9045 D
Metales en peso seco:
Antimonio mg/kg 0.2 N/A EPA 6020 A
Cadmio mg/kg 0.2 0.5 EPA 6020 A
Mercurio mg/kg <0.1 0.1 EPA 6020 A
Plomo mg/kg 16 19 EPA 6020A
De los resultados conferidos por el laboratorio y comparados con la norma, se establece que los
parámetros analizados se encuentran dentro de la misma.
MUESTRA DE RUIDO.- La muestra de ruido NpsEq[dB(A)], nivel de presión sonora equivalente fue tomada
con ayuda de un sonómetro digital de marca Voltcraft 329, con filtro de ponderación “A”, nivel o rango de
40 a 70 dB en el modo FAST, para una precisión de toma de muestra de 125 ms. Para el registro en video
de la toma se utilizó una cámara SONY Cybershot de 7,2 Megapixeles.
La toma de ruido fue realizada en la coordenada X: 773.904; Y: 9´608.682; Z: 750 m.s.n.m.2
Los datos generales de la toma fueron:
Tabla 1: Datos de origen de la toma de ruido
VIDEO: MOV00136

Foto 1: Toma de muestra de Ruido,
Río Chuchumbletza
DURACIÓN: 1,19
Minutos

PROMEDIO: 56,06
dB

VARIACIÓN: 1,50
dB

MÁXIMO: 57,00
dB

MÍNIMO: 55,50 dB
Los resultados de la toma con ayuda del registro en video se analizaron sobre la variación constante en el
mismo y se obtuvo el siguiente comportamiento:
2
DATUM WGS 84 Z 17 S

CÓDIGO: 591999
13

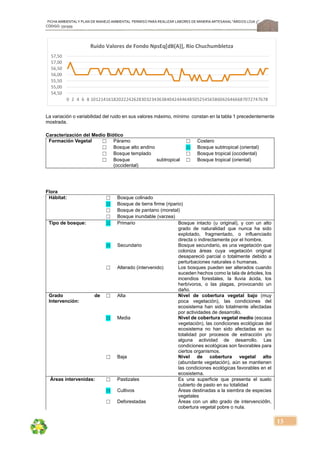

La variación o variabilidad del ruido en sus valores máximo, mínimo constan en la tabla 1 precedentemente
mostrada.
Caracterización del Medio Biótico
Formación Vegetal ☐ Páramo ☐ Costero
☐ Bosque alto andino ☒ Bosque subtropical (oriental)
☐ Bosque templado ☐ Bosque tropical (occidental)
☐ Bosque subtropical
(occidental)
☐ Bosque tropical (oriental)
Flora
Hábitat: ☐ Bosque colinado
☒ Bosque de tierra firme (ripario)
☐ Bosque de pantano (moretal)
☐ Bosque inundable (varzea)
Tipo de bosque: ☒ Primario Bosque intacto (u original), y con un alto
grado de naturalidad que nunca ha sido
explotado, fragmentado, o influenciado
directa o indirectamente por el hombre.
☒ Secundario Bosque secundario, es una vegetación que
coloniza áreas cuya vegetación original
desapareció parcial o totalmente debido a
perturbaciones naturales o humanas.
☐ Alterado (intervenido) Los bosques pueden ser alterados cuando
suceden hechos como la tala de árboles, los
incendios forestales, la lluvia ácida, los
herbívoros, o las plagas, provocando un
daño.
Grado de
Intervención:
☐ Alta Nivel de cobertura vegetal bajo (muy
poca vegetación), las condiciones del
ecosistema han sido totalmente afectadas
por actividades de desarrollo.
☒ Media Nivel de cobertura vegetal medio (escasa
vegetación), las condiciones ecológicas del
ecosistema no han sido afectadas en su
totalidad por procesos de extracción y/o
alguna actividad de desarrollo. Las
condiciones ecológicas son favorables para
ciertos organismos.
☐ Baja Nivel de cobertura vegetal alto
(abundante vegetación), aún se mantienen
las condiciones ecológicas favorables en el
ecosistema.
Áreas intervenidas: ☐ Pastizales Es una superficie que presenta el suelo
cubierto de pasto en su totalidad
☒ Cultivos Áreas destinadas a la siembra de especies
vegetales
☐ Deforestadas Áreas con un alto grado de intervenció9n,
cobertura vegetal pobre o nula.
54,50
55,00
55,50
56,00
56,50
57,00
57,50
0 2 4 6 8 1012141618202224262830323436384042444648505254565860626466687072747678
Ruido Valores de Fondo NpsEq[dB(A)], Río Chuchumbletza

CÓDIGO: 591999
14

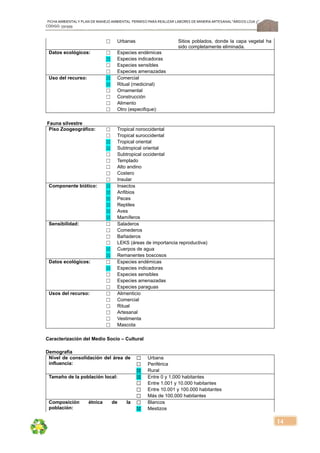

☐ Urbanas Sitios poblados, donde la capa vegetal ha
sido completamente eliminada.
Datos ecológicos: ☐ Especies endémicas
☒ Especies indicadoras
☐ Especies sensibles
☐ Especies amenazadas
Uso del recurso: ☒ Comercial
☒ Ritual (medicinal)
☐ Ornamental
☐ Construcción
☐ Alimento
☐ Otro (especifique):
Fauna silvestre
Piso Zoogeográfico: ☐ Tropical noroccidental
☐ Tropical suroccidental
☒ Tropical oriental
☒ Subtropical oriental
☐ Subtropical occidental
☐ Templado
☐ Alto andino
☐ Costero
☐ Insular
Componente biótico: ☒ Insectos
☒ Anfibios
☒ Peces
☒ Reptiles
☒ Aves
☒ Mamíferos
Sensibilidad: ☐ Saladeros
☐ Comederos
☐ Bañaderos
☐ LEKS (áreas de importancia reproductiva)
☒ Cuerpos de agua
☒ Remanentes boscosos
Datos ecológicos: ☐ Especies endémicas
☒ Especies indicadoras
☐ Especies sensibles
☐ Especies amenazadas
☐ Especies paraguas
Usos del recurso: ☐ Alimenticio
☐ Comercial
☐ Ritual
☐ Artesanal
☐ Vestimenta
☐ Mascota
Caracterización del Medio Socio – Cultural
Demografía
Nivel de consolidación del área de
influencia:
☐ Urbana
☐ Periférica
☒ Rural
Tamaño de la población local: ☒ Entre 0 y 1.000 habitantes
☐ Entre 1.001 y 10.000 habitantes
☐ Entre 10.001 y 100.000 habitantes
☐ Más de 100.000 habitantes
Composición étnica de la
población:
☐ Blancos
☒ Mestizos

CÓDIGO: 591999
15
☒ Indígenas
☐ Afroecuatorianos
☐ Montubios
☐ Otro (especificar):
Infraestructura social
Abastecimiento de agua: ☐ Agua potable
☒ Conexión domiciliaria
☐ Agua de lluvia
☐ Grifo público
☒ Servicio permanente
☐ Racionado
☐ Tanquero
☐ Acarreo manual
☐ Ninguno
Evacuación de aguas servidas: ☐ Alcantarillado sanitario
☒ Alcantarillado Mixto
☐ Fosas sépticas
☐ Letrinas
☐ Ninguno
Evacuación de aguas lluvia: ☐ Alcantarillado Pluvial
☒ Alcantarillado Mixto
☐ Drenaje superficial
☐ Ninguno
Desechos sólidos: ☒ Barrido y recolección
☐ Botadero a cielo abierto
☐ Relleno sanitario
Electrificación: ☒ Red energía eléctrica
☐ Plantas eléctricas
☐ Ninguno
Transporte público: ☐ Servicio urbano
☒ Servicio intercantonal
☒ Rancheras
☐ Canoa
Vialidad y accesos: ☒ Vías principales
☒ Vías secundarias
☐ Caminos vecinales
☐ Vías urbanas
Telefonía: ☒ Red domiciliaria
☒ Cabina pública
☐ Ninguno
Actividades socio – económicas
Aprovechamiento y uso de la tierra: ☒ Residencial
☐ Comercial
☒ Recreacional
☒ Productivo
☐ Baldío
Tenencia de la tierra: ☒ Terrenos privados
☐ Terrenos comunales
☐ Terrenos municipales
☐ Terrenos estatales

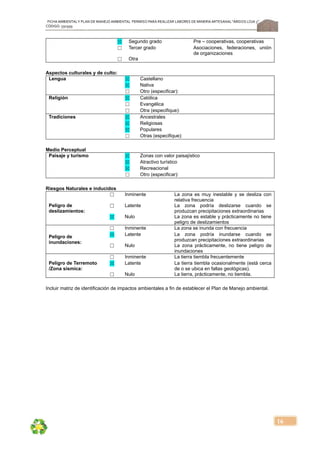

Organización social: ☒ Primer grado Comunal, barrial

CÓDIGO: 591999
16
☒ Segundo grado Pre – cooperativas, cooperativas
☐ Tercer grado Asociaciones, federaciones, unión
de organizaciones
☐ Otra
Aspectos culturales y de culto:
Lengua ☒ Castellano
☒ Nativa
Religión ☒ Católica
☐ Evangélica
☐ Otra (especifique):
Tradiciones ☒ Ancestrales
☒ Religiosas
☒ Populares
☐ Otras (especifique):
Medio Perceptual
Paisaje y turismo ☒ Zonas con valor paisajístico
☒ Atractivo turístico
☒ Recreacional
Riesgos Naturales e inducidos
Peligro de
deslizamientos:
☐ Inminente La zona es muy inestable y se desliza con
relativa frecuencia
☐ Latente La zona podría deslizarse cuando se
produzcan precipitaciones extraordinarias
☒ Nulo La zona es estable y prácticamente no tiene
peligro de deslizamientos
Peligro de
inundaciones:
☐ Inminente La zona se inunda con frecuencia
☒ Latente La zona podría inundarse cuando se
produzcan precipitaciones extraordinarias
☐ Nulo La zona prácticamente, no tiene peligro de
inundaciones
Peligro de Terremoto
/Zona sísmica:
☐ Inminente La tierra tiembla frecuentemente
☒ Latente La tierra tiembla ocasionalmente (está cerca
de o se ubica en fallas geológicas).
☐ Nulo La tierra, prácticamente, no tiembla.

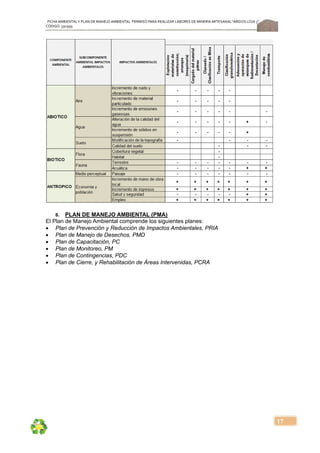

Incluir matriz de identificación de impactos ambientales a fin de establecer el Plan de Manejo ambiental.

CÓDIGO: 591999
17
6. PLAN DE MANEJO AMBIENTAL (PMA)
El Plan de Manejo Ambiental comprende los siguientes planes:
 Plan de Prevención y Reducción de Impactos Ambientales, PRIA
 Plan de Manejo de Desechos, PMD
 Plan de Capacitación, PC
 Plan de Monitoreo, PM
 Plan de Contingencias, PDC
 Plan de Cierre, y Rehabilitación de Áreas Intervenidas, PCRA

FICHA AMBIENTALY PLAN DE MANEJOAMBIENTAL PERMISO PARA REALIZAR LABORES DE MINERÍA ARTESANAL“ÁRIDOS LOJA 3”, CÓDIGO: 591999
18

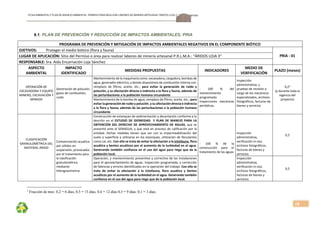

9.1. PLAN DE PREVENCIÓN Y REDUCCIÓN DE IMPACTOS AMBIENTALES, PRIA
PROGRAMA DE PREVENCIÓN Y MITIGACIÓN DE IMPACTOS AMBIENTALES NEGATIVOS EN EL COMPONENTE BIÓTICO
OJETIVOS:   Proteger el medio biótico (flora y fauna)
PRIA ‐ 01 LUGAR DE APLICACIÓN: Sitio del Permiso o área para realizar labores de minería artesanal P.R.L.M.A.: “ÁRIDOS LOJA 3”
RESPONSABLE: Sra. Aida Encarnación Loja Sánchez
ASPECTO
AMBIENTAL
IMPACTO
IDENTIFICADO
MEDIDAS PROPUESTAS INDICADORES
MEDIO DE
VERFIFICACIÓN
PLAZO (meses)
OPERACIÓN DE
EXCAVADORA Y EQUIPO
MINERO, EXCAVACIÓN Y
MINADO

Generación de polución,
gases de combustión,
ruido

Mantenimiento de la maquinaria como: excavadora, cargadora, bombas de
agua, generador eléctrico, y demás dispositivos de combustión interna con:
remplazo de filtros, aceite, etc.; para evitar la generación de ruido y
polución, y su afectación directa e indirecta a la flora y fauna; además de
las perturbaciones a la población humana circundante

‐ 100 % del
mantenimiento
programado
inspecciones mecánicas
periódicas.
Inspección
administrativa, y
pruebas de revisión a
cargo de los mecánicos
especializados, archivos
fotográficos, facturas de
bienes y servicios

0,23

(y durante toda la
vigencia del
proyecto)

Mantenimiento de la bomba de agua; remplazo de filtros, aceite, etc.; para
evitar la generación de ruido y polución, y su afectación directa e indirecta
a la flora y fauna; además de las perturbaciones a la población humana
circundante
CLASIFICACIÓN
GRANULOMÉTRICA DEL
MATERIAL ÁRIDO


Contaminación acuática
por sólidos en
suspensión, provocados
por el tratamiento para
la clasificación
granulométrica
mediante
hidrogravimetría


Construcción de estanques de sedimentación y decantación conforme a lo
descrito en el ESTUDIO DE IDONEIDAD Y PLAN DE MANEJO PARA LA
OBTENCIÓN DEL DERECHO DE APROVECHAMIENTO DE AGUAS, que se
presentó ante el SENAGUA, y que está en proceso de calificación por la
entidad. Dichas medidas tienen que ver con la impermeabilización del
suelo o superficie a utilizarse en los estanques, utilización de floculantes
como cal, etc. Con ello se trata de evitar la afectación a la ictiofauna, flora
acuática y bentos acuáticos por el aumento de la turbiedad en el agua.
Generando también confianza en el uso del agua para riego que da la
población local.
‐ 100 % de la
construcción para el
tratamiento de las aguas
Inspección
administrativa,
verificación in visu
archivos fotográficos,
facturas de bienes y
servicios
0,5
Operación, y mantenimiento preventivo y correctivo de las instalaciones
para el aprovechamiento de aguas. Inspección programada, y corrección
de falencias y errores identificados en la operación del trabajo. Con ello se
trata de evitar la afectación a la ictiofauna, flora acuática y bentos
acuáticos por el aumento de la turbiedad en el agua. Generando también
confianza en el uso del agua para riego que da la población local.
Inspección
administrativa,
servicios
0,5
3
Fracción de mes: 0,2 = 6 días, 0,5 = 15 días, 0,4 = 12 días 0,3 = 9 días, 0,1 = 3 días,

19
Impermeabilización de los Estanques de Sedimentación y Decantación. Con
ello se trata de evitar la afectación a la ictiofauna, flora acuática y bentos
acuáticos por el aumento de la turbiedad en el agua. Generando también
confianza en el uso del agua para riego que da la población local.
Inspección
administrativa,
servicios
0,3
Instalación de filtros – membranas (biodegradables o reutilización de PVC)
para el control de sólidos en suspensión. . Con ello se trata de evitar la
afectación a la ictiofauna, flora acuática y bentos acuáticos por el
aumento de la turbiedad en el agua. Generando también confianza en el
uso del agua para riego que da la población local.
Inspección
administrativa,
servicios
0,1
PROGRAMA DE MANIPULACIÓN, MANEJO Y USO DE COMBUSTIBLES
OJETIVOS: Evitar la contaminación del medio por el uso inadecuado de combustibles
PRIA ‐ 02
LUGAR DE APLICACIÓN: Sitio del Permiso o área para realizar labores de minería artesanal P.R.L.M.A.: “ÁRIDOS LOJA 3”
Ministerio del Ambiente en concordancia con los Artículos 32, 33, 34, 35, 36, y 40 del Reglamento de Régimen Especial de Pequeña Minería y Minería Artesanal.
Ministerio Sectorial conforme a los Art. 26, Art. 27 del Reglamento de Régimen Especial de Pequeña Minería y Minería Artesanal.
El Estado Ecuatoriano conforme del Art. 28 del Reglamento de Régimen Especial de Pequeña Minería y Minería Artesanal.
Corporación Financiera Nacional, del Banco de Fomento, del Banco del Estado en aplicación del Art. 30 del Reglamento de Régimen Especial de Pequeña Minería y Minería Artesanal.
El Ministerio de Recursos Naturales no Renovables en aplicación del Art. 31 del Reglamento de Régimen Especial de Pequeña Minería y Minería Artesanal.
Cuerpo de Bomberos de El Pangui.
ASPECTO
AMBIENTAL
IMPACTO
IDENTIFICADO
MEDIO DE
VERFIFICACIÓN
PLAZO (meses)
MANIPULACIÓN Y
USO/CONSUMO DE
COMBUSTIBLES,
ACEITES, GRASAS
Contaminación del
suelo por derrames de
combustible, grasas y
aceites
1. Propender al abastecimiento de combustibles en el sitio mismo de expendio, especialmente con
respecto de maquinaria que tenga ruedas, y que pueda auto abastecerse (cargadora de ruedas). Con ello
se evita contar con un mayor volumen de combustible en el sitio y por lo tanto evitar la potencialidad de
derrames por incidentes o accidentes. Por lo tanto se evita contaminar al suelo
2. Inspección periódica, y continua del estado de las paredes de los recipientes. Se precautela sobre el
estado de los recipientes y con ello evitar la contaminación del suelo.
3. Adecuación de un sitio para el almacenaje temporal de combustibles y lubricantes que cumpla con las
normas de construcción (Plataforma impermeabilizada construcción y cerramiento 4 x 4 detallada a
continuación). Con ello se evita la contaminación del suelo por derrames y se lo diseña de tal forma que
se constituye como tal y ante si como un cubeto, ya que es un contenedor; por ello cuenta con la
impermeabilización necesaria.
100 % de las medidas
aplicadas en cuanto al,
Reglamento RAHOE,
Normas API y NFPA
Inspección
administrativa, archivos
fotográficos, facturas
de bienes y servicios
0,1

20

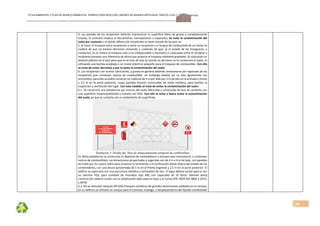

4. Las paredes de los recipientes deberán mantenerse su superficie libres de grasas y completamente
limpias, lo contrario implica el descartarlos, reemplazarlos o repararlos. Se evita la contaminación del
suelo por contacto y se puede diferenciar recipientes en buen estado de los que no.
5. Al hacer el traspaso entre recipientes o entre un recipiente y el tanque de combustible de un motor se
cuidará de que no existan derrames revisando y cuidando de que: a) el estado de las mangueras, y
conductos, b) se realice el traspaso solo si es indispensable y necesario c) colocando entre el receptor y
recipiente donante una diferencia de altura que propicie el traspaso mediante gravedad, d) colocando un
aislante plástico en el piso para que en el caso de que se suscite un derrame no se contamine el suelo, e)
utilizando una bomba acoplada a un motor eléctrico pequeño para el traspaso de combustible. Con ello
se trata de evitar derrames y por lo tanto la contaminación del suelo.
6. Los recipientes con aceites lubricantes, y grasas en general deberán almacenarse por separado de los
recipientes que contienen rastros de combustible, sin embargo deberá ser un sitio igualmente con
techumbre, para ello se podrá construir un cubículo de 4 m por lado por 3 m de alto en la entrada o frente
y 2,5 m en la parte posterior, cuyas paredes estarán construidas de malla metálica, para facilitar la
inspección y ventilación del lugar. Con esta medida se trata de evitar la contaminación del suelo.
6.1. Se construirá una plataforma por encima del suelo fabricada o construida de loza de cemento con
una superficie impermeabilizada y tratada con SIKA. Con ello se evita o busca evitar la contaminación
del suelo, ya que se contaría con un aislamiento de superficies.
Ilustración 3: Diseño del Sitio de almacenamiento temporal de combustibles
En dicha plataforma se construirá, el depósito de contenedores o envases que contuvieron, o contienen
rastros de combustibles. Las dimensiones proyectadas y sugeridas son de 4 m x 4 m de lado, con paredes
de malla por los cuatro lados para propiciar la ventilación y la verificación desde afuera del estado de los
contenedores, con una altura aproximada de 3 m en el frente (ingreso) y 2,5 m en la parte posterior. El
edificio se soportara con una estructura metálica y techumbre de zinc. El lugar deberá contar para sí con
un extintor PQS, para combate de incendios tipo ABC con capacidad de 10 libras. Además dicha
construcción deberá contar con la señalización adecuada en base a la norma NTE INEN ISO 3864‐1:2013,
y NFPA.
6.2. No se utilizarán tanques API 650 (Tanques metálicos de grandes dimensiones soldados en el campo),
en su defecto se utilizará un tanque para el trasvase, trasiego, o desplazamiento del líquido combustible

21
desde el tanque temporal (tanque de trasiego) hacia la maquinaria o equipo. Por ello siempre se
menciona tanques que contuvieron rastros de combustible. Con ello se evita contaminar al suelo, o la
potencialidad de una emergencia por la potencialidad que encierra contar con un depósito de
combustibles siempre con un contenido del mismo.
6.3. No se utilizarán tanques API 12F, API 12D, UL 58, UL 1746, UL 142 o equivalentes.

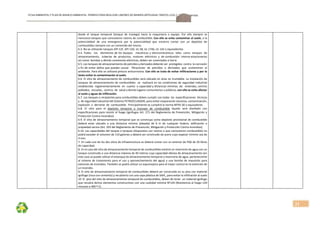

6.4. Todos   los   elementos de los equipos   mecánicos y electromecánicos  tales  como  tanques  de
almacenamiento,   tuberías  de  productos,  motores  eléctricos  y  de combustión  interna estacionarios
así como: bombas y demás conexiones eléctricas, deben ser conectados a tierra
6.5. Los tanques de almacenamiento de petróleo y derivados deberán ser  protegidos  contra  la corrosión
a fin de evitar daños que puedan causar   filtraciones  de  petróleo  o  derivados  que  contaminen  el
ambiente. Para ello se utilizará pintura anticorrosiva. Con ello se trata de evitar infiltraciones y por lo
tanto evitar la contaminación al suelo.
6.6. El sitio de almacenamiento de combustibles será ubicado en área no inundable. La instalación de
tanques de almacenamiento de combustibles  se  realizará en las condiciones de seguridad industrial
establecidas  reglamentariamente  en  cuanto  a capacidad y distancias mínimas  de:  viviendas, centros
poblados,  escuelas,  centros  de  salud y demás lugares comunitarios o públicos, con ello se evita afectar
al suelo y aguas de infiltración.
6.7. Los tanques o recipientes para combustibles deben cumplir con todas  las  especificaciones  técnicas
y  de seguridad industrial del Sistema PETROECUADOR, para evitar evaporación excesiva, contaminación,
explosión  o  derrame  de  combustible.  Principalmente se cumplirá la norma NFPA‐30 o equivalente.
6.8. El sitio para el depósito temporal o trasvase de combustible líquido será diseñado con
especificaciones para resistir el fuego (ignífugos Art. 271 del Reglamento de Prevención, Mitigación y
Protección Contra Incendios)
6.9. El sitio de almacenamiento temporal que se construya como depósito provisional de combustible
deberá estar ubicado a una distancia mínima (alejada) de 6 m de cualquier lindero, edificación o
propiedad vecina (Art. 293 del Reglamento de Prevención, Mitigación y Protección Contra Incendios)
6.10. Las capacidades del tanque o tanques (dispuestos con rastros o que contuvieron combustible) no
podrá exceder el volumen de 110 galones y deberá ser construido de acero cuyo espesor mínimo sea de
4 mm.
7. En cada uno de los dos sitios de infraestructura se deberá contar con un extintor de PQS de 20 libras
de capacidad.
8. En el caso del sitio de almacenamiento temporal de combustibles existirá un reservorio de agua con un
tanque construido a una distancia máxima de 40 metros cuya capacidad idónea de almacenamiento (en
este caso se puede utilizar el estanque de almacenamiento temporal o reservorio de agua, perteneciente
al sistema de tratamiento para el uso y aprovechamiento del agua) y una bomba de impulsión para
extinción de incendios. También se podrá utilizar un espumojeno para el mejor control en la extinción de
un incendio.
9. El sitio de almacenamiento temporal de combustibles deberá ser construido en su piso con material
ignífugo (roca con cemento) y recubierto con una capa plástica de SIKA., para evitar la infiltración al suelo
10. El  piso del sitio de almacenamiento temporal de combustibles, deben de tener  un material ignífugo
que recubra dichos elementos constructivos con una cualidad mínima RF120 (Resistencia al fuego 120
minutos a 400 º C).

22
11. En el caso no deseado de suscitarse un derrame de algún producto, sub producto de origen o
compuesto hidrocarburífero el mismo se tratará como si fuese una emergencia, inmediatamente el suelo
o superficie afectada se aislará, se utilizará un KIT de emergencia de para Derrames; el cual
generalmente consta de absorbentes plegados o cordones. Luego estos se desecharán y tratarán de igual
forma que los suelos que serán aislados y extraídos en su perímetro para disponer en base del PROGRAMA
DE DISPOSICIÓN FINAL DE DESECHOS PELIGROSOS.
Con estas medidas adoptadas también se busca minimizar los impactos a la población local por el uso de
combustibles e hidrocarburos en general  ya que los mismos se encuentran protegidos y son usados
conforme a la norma que establece un protocolo, ello también redunda en el incremento de los niveles
de seguridad.
PROGRAMA DE IDENTIFICACIÓN DE PROCESOS GENERADORES DE RESIDUOS Y DESECHOS DENTRO DEL PROYECTO MINERO
OJETIVO:   Evitar la contaminación por generación innecesaria de residuos o generación de desechos
PRIA ‐ 03 LUGAR DE APLICACIÓN: Sitio del Permiso o área para realizar labores de minería artesanal P.R.L.M.A.: “ÁRIDOS LOJA 3”
ASPECTO
AMBIENTAL
IMPACTO
IDENTIFICADO
MEDIO DE
VERFIFICACIÓN
PLAZO (meses)
TRATAMIENTO Y
CLASIFICACIÓN
GRANULOMÉTRICA DEL
MATERIAL ÁRIDO
Contaminación del suelo,
y aguas del Río
Chuchumbletza
1. Supervisar filtraciones en los conductos internos, acoples y uniones de los motores y dar
mantenimiento preventivo a los mismos para evitar derrames innecesarios.
2. Almacenaje adecuado  conforme al Plan de Manejo de Desechos Peligrosos de los residuos
químicos.
3. Dentro del uso y tratamiento de las aguas utilizadas para la clasificación granulométrica del
material árido y separación de los detritos livianos, como óxidos lateríticos o de origen orgánico se
construirá un sistema de tratamiento de las aguas (estanque de  sedimentación y decantación) el
cual ha sido presentado para su aprobación ante el SENAGUA, el cual ha sido diseñado para
cumplir con el Art. 79 de la Ley de Minería así como también con la Ley Orgánica de Recursos
Hídricos, Usos y Aprovechamiento del Agua.
DISEÑO DE TANQUE DE ALMACENAMIENTO O RESERVA DE AGUA
Se requiere un tanque de almacenamiento temporal cuyo volumen total de capacidad deberá ser
de 270 m3. Es decir al doble de la capacidad de trabajo diario para garantizará una reserva de
agua suficiente para el trabajo de clasificación por hidrogravimetría del material árido en
condiciones de pluviometría desfavorables. Es decir cuando el agua sea particularmente turbia o
con demasiados sólidos en suspensión, y el nivel del agua a su vez impida la explotación en el
aluvial, se podrá contar con una reserva adicional.

100 % de la
funcionalidad
operativa de las
instalaciones para
el tratamiento de
las aguas utilizadas
en el proceso.

23
Tabla 2: Características dimensionales del Estanque de Almacenamiento

DISEÑO DEL ESTANQUE SEDIMENTADOR
Conforme a la naturaleza del yacimiento y el tipo de trabajo a instaurarse se procederá con la
construcción de un estanque de sedimentación. La excavación será de forma cuadrada con una
dimensión de 11 m por lado, 2,5 m de fondo con una capacidad aproximada de albergar 302,5 m³
de agua, la misma que se tratará en reposo hasta el siguiente día y luego se procederá con la adición
de un floculante para propiciar la sedimentación en una capacidad no menor a 1000 UNT
(Unidades Nefelométricas de Turbidez). Dicho estanque se cubrirá en su fondo y paredes con una
geomalla cuya superficie total será de 131 m².
Tabla 3: Características dimensionales del Estanque de Sedimentación

Esta medida busca evitar la contaminación del agua, por aumento de la turbiedad y pérdida del
Oxígeno Disuelto, afectación al pH, y sus consecuencias directas para la flora y fauna acuática e
indirectas para la flora y fauna terrestres dependientes de los drenajes.
9.2. PLAN DE MANEJO DE DESECHOS, PMD
PROGRAMA CLASIFICACIÓN DE LOS DESECHOS
OJETIVO: Disposición adecuada de los residuos
PMD ‐ 01 LUGAR DE APLICACIÓN: Sitio del Permiso o área para realizar labores de minería artesanal P.R.L.M.A.: “ÁRIDOS LOJA 3”
ASPECTO
AMBIENTAL
IMPACTO
IDENTIFICADO
MEDIO DE
VERFIFICACIÓN
PLAZO (meses)

24
USO DE
INSUMOS,
CONSUMO DE
ALIMENTOS
Pérdida de la
calidad escénica
del lugar de
trabajo.
1. Se cumplirá con lo establecido en el Libro VI, Anexo 6 del TULAS, Norma de Calidad  Ambiental para el manejo y
Disposición Final de desechos sólidos no peligrosos y en la Norma Técnica Ecuatoriana NTE INEN 2266:2000.
 Manejo de desechos biodegradables.- El vertido, disposición y tratamiento de los desechos
biodegradables en los rellenos sanitarios controlados por las autoridades.
 Los residuos peligrosos provenientes de combustibles, aceites, grasas o cualquier otro producto químico,
también deberán ser recuperados y transportados en recipientes herméticos fuera del lugar de trabajo
para su disposición final, y tomando en cuenta para ello las empresas Gestoras calificadas. Este
procedimiento se ceñirá de acuerdo a lo planificado en el PROGRAMA DE DISPOSICIÓN FINAL DE
DESECHOS PELIGROSOS.
2. Los desechos serán clasificados en el sitio. Para el cumplimiento de este fin se adquieren tachos diferenciados por su
color en dependencia del tipo de residuo o desecho a recolectar, e identificados también con una rotulación. Por lo que
se diferenciarán de acuerdo a los siguientes colores: Azul, Negro, Verde, conforme a la norma NTE‐INEN‐2841, según la
clasificación general.
3.   Para la disposición o almacenamiento temporal de los desechos generados en función del material que lo conforman y
el origen en:

COLOR CARACTERÍSTICAS COMPOSICIÓN

Azul Materiales reciclables o reutilizables

- Vidrio
- Papel
- Cartón
  -  Plásticos
Negro
Todo residuo no reciclable
Materiales
compuestos de
varios elementos:
plástico con metal,
etc.
Verde
Residuos orgánicos
Residuos    de
comidas o de origen
biológico en general



       conforme de los tres recipientes (siguientes detallados: reciclables, no reciclables, orgánicos) y de los especiales (detallado
en el PROGRAMA DE DISPOSICIÓN FINAL DE DESECHOS PELIGROSOS) se construirá un sitio cuyo piso deberá ser
previamente impermabilizado (piso de roca con cemento – arena: hormigón y adicionado SIKA), e ignífugo de 1.5 m de
100 % de
cumplimiento en
la clasificación de
los desechos.
Inspección
administrativa,
archivos
fotográficos,
facturas de bienes
y servicios
0,1
(y durante toda la
vigencia del
proyecto)
Proliferación de
malos olores y
vectores de
enfermedades.
Contaminación
del componente
físico, y biótico

25
ancho por 2 m de largo, el cual tendrá ventilación por lo que sus paredes estarán construidas de una malla metálica
protectora, deberá contar con la señalización adecuada para su identificación.

3. Cada recipiente se identificará por su color y el tipo de desecho a contener debidamente rotulado.

4. Para la disposición de los desechos líquidos generados se los dispondrá de acuerdo a su naturaleza,
NO BIODEGRADABLES
Detergentes.- Se utilizará preferentemente un solvente desengrasante butílico biodegradable DBL 151, DPL 104
Hidrocarburos.- La solución de la concentración butílica y surfactante se impregna en una esponja / tela o papel
absorbente y se la despacha como material inorgánico sólido para ser tratado en un gestor.
BIODEGRADABLES
Origen orgánico animal, humano y de procesamiento de alimentos.‐ se enviarán por tubería interna plástica
hacia un depósito impermeabilizado con arcilla montmorillonítica y se añadirá cada cierto periodo de tiempo
(cada 2 días) capas de arena y cal alternativamente.
PROGRAMA DISPOSICIÓN TEMPORAL Y FINAL DE DESECHOS
OJETIVO: Disposición adecuada de los residuos
ASPECTO
AMBIENTAL
IMPACTO
IDENTIFICADO
MEDIO DE
VERFIFICACIÓN
PLAZO (meses)
CAMPAMENTO
ACTIVIDADES DE OPERACIÓN
DEL PROYECTO
Contaminación del suelo
por lixiviados producidos
por desechos
1. Los residuos identificados como ORGÁNICOS, se almacenarán
temporalmente en los respectivos recipientes, ubicados en lugares
estratégicos, para finalmente ser dispuestos para la preparación de
compostg.
100 % en
funcionamiento del sitio
para el tratamiento de
los desechos
biodegradables
Inspección
administrativa,
0,1
(y durante toda la
vigencia del
proyecto)
4 I Eco del Ecuador, Pasaje A y Pablo del Solar Teléfono: 02 245 8326 Celular: 09 9506 4946 / 09 9834 7599
RESIDUOS NO
RECICLABLES
RESIDUOS
ORGÁNICOS
RESIDUOS
RECICLABLES

26
2. Los residuos RECICLABLES y NO RECICLABLES se transportarán y
entregarán a los sitios de los gestores calificados, y personas jurídicas
gubernamentales calificadas con Licencia Ambiental para tratar y disponer
de estos residuos por el Ministerio del Ambiente. Se solicitará un listado de
dichas personas jurídicas al MAE de Zamora Chinchipe.
servicios
PROGRAMA DE DISPOSICIÓN FINAL DE DESECHOS PELIGROSOS
OJETIVO: Disponer de los desechos peligrosos catalogados como tales según norma y a Gestores Autorizados
ASPECTO
AMBIENTAL
IMPACTO
IDENTIFICADO
MEDIO DE
VERFIFICACIÓN
PLAZO (meses)
USO DE
INSUMOS
QUÍMICOS Y
ELEMENTOS
CONSITUTUID
OS POR
MATERIALES
COMPUESTOS
Contaminación
del medio
Abiótico y Biótico
1. Realizar conjuntamente con el Ministerio del Ambiente y solicitar al mismo la calificación como Generador
de Desechos Peligrosos
2. Disponer el almacenamiento temporal de los Desechos Peligrosos conforme a un protocolo en
coordinación con el procedimiento adoptado y calificado por el Ministerio del Ambiente.
3. Disposición Final de los Desechos Peligrosos a un Gestor Autorizado
4. Disponer los Desechos sólidos que contienen o contuvieron sustancias peligrosas como: pilas o baterías
(Ni, Zn, Cd, Pb, Hg), filtros o fieltros con rastros o impregnaciones de diluyentes, grasas, lubricantes, y
rastros de hidrocarburos, así como suelos impregnados contaminados con hidrocarburos etc., (filtros de
aire, gasolina) plásticos en general, contenedores o recipientes plásticos, de vidrio o latón. Desechos
mixtos que están compuestos de dos o más elementos como vidrio, plástico, etc. (microcomponentes
incluidos en: lámparas de fluoruro, incandescentes, transformadores, etc.). Estos desechos serán
almacenados temporalmente en recipientes plásticos en función de su naturaleza hasta disponer
finalmente a un Gestor.
5. El etiquetado de los contenedores de los desechos de materiales peligrosos deberán ser de acuerdo al tipo
o clase, usando una clave, indicando el estado, la descripción y las precauciones que se deben de tener en
caso de: contacto con la piel, incendio, etc. Las formas de almacenamiento deberán ser especificadas en
función de la cantidad producida, periodicidad, y tipo.
CLASE COLOR CARACTERÍSTICAS COMPOSICIÓN
100 % de
cumplimiento en
llevar los
desechos hacia
un gestor
calificado
Inspección
administrativa,
archivos
fotográficos,
facturas de bienes
y servicios
0,4

27
C

Blanco
Residuos peligrosos.
- Pilas, baterias
- Waipes impregandos
  - Contendores Plásticos, de
vidrio, metal, etc. Que
contuvieron sustancias
peligrosas, y
- Residuos con una o varias
características citadas en el
código C.R.E.T.I.B
9.3. PLAN DE CAPACITACIÓN, PC
PROGRAMA DE CAPACITACIÓN Y EDUCACIÓN AMBIENTAL
OJETIVOS: Capacitación en ámbitos de Conservación, Seguridad y Ambiente
PC ‐ 01 LUGAR DE APLICACIÓN: Sitio del Permiso o área para realizar labores de minería artesanal P.R.L.M.A.: “ÁRIDOS LOJA 3”
ASPECTO
AMBIENTAL
IMPACTO
IDENTIFICADO
MEDIO DE
VERFIFICACIÓN
PLAZO (meses)
OPERACIÓN DEL
PERSONAL OBRERO Y
OPERATIVO
Riesgo de accidentes
laborales
1. Se solicitarán cursos dictados por profesionales con experiencia en el
ámbito específico a tratar, los temas serán tratados para un horario mínimo
de 8 horas por semestre, y serán acompañados de prácticas. Los mismos
serán sustentados de forma escrita con instructivos ambientales. Esta se
estructurará como una charla de inducción.
2. Los instructivos deberán contar con los siguientes contenidos o los
siguientes temas:
‐ Tratamiento y disposición de desechos sólidos, plásticos, aluminio, papel,
vidrio, desechos orgánicos y otros, evitando contaminar el medio
ambiente.
‐ Buen uso del agua, cuidado y protección de las fuentes naturales.
‐ Comportamiento frente a los recursos naturales de flora y fauna silvestre.
‐ Uso e importancia de los Elementos de Protección Personal (EPP), manejo
de extintores, etc.
‐ Primeros auxilios.
100 % de las reuniones y
charlas programadas
Registros fotográficos y
en video fechados.
0,2
(y durante toda la
vigencia del
proyecto)
Enfermedades y
emergencias laborales
Riesgo de contaminación
por el mal empleo de los
recursos, y disposición
de desechos
(Contaminación del aire,
suelo, agua y recurso
bióticos.)
RESIDUOS
PELIGROSOS

28
‐ Otros.
3. Derivado de la charla de inducción estructurado a la par como un curso,
se realizará posterior y a continuación del mismo una charla de
intercambio de experiencias e información para propiciar una
reatroalimentación.
4. Se incluyen a la par demás cursos impartidos los que se conciben
también como: charlas, inducciones (cuando el programa de capacitación
es nuevo e introductorio) y reuniones (que pueden ser informativas); con
el temario de los instructivos especificados en el ítem 2.
9.4. PLAN DE MONITOREO, PM
PROGRAMA DE MONITOREO Y SEGUIMIENTO
OJETIVO: Determinar y registrar los cambios de los niveles de alteración del medio
PM ‐ 01 LUGAR DE APLICACIÓN: Sitio del Permiso o área para realizar labores de minería artesanal P.R.L.M.A.: “ÁRIDOS LOJA 3”
ASPECTO
AMBIENTAL
IMPACTO
IDENTIFICADO
MEDIO DE
VERFIFICACIÓN
PLAZO (meses)
OPERACIÓN DE
EXCAVADORA Y EQUIPO
MINERO, EXCAVACIÓN Y
MINADO

Generación de ruido,
niveles permisivos
Verificación y monitoreo del cumplimiento en cuanto al Método de explotación propuesto
Medición del nivel de presión sonora equivalente NpSEq dBA (Ello se tomará en el punto de
control inicial)
100 % de las visitas
programadas para la
toma de la muestra de
ruido.
Registros y archivos
fotográficos fechados,
videos, facturas de bienes y
servicios
0,1
TRATAMIENTO Y
CLASIFICACIÓN
GRANULOMÉTRICA DEL
MATERIAL ÁRIDO
Contaminación del agua por
sólidos en suspensión,
Turbiedad
Medición de los parámetros básicos de manera anual con la toma de muestras de agua (En el
Punto de Control Inicial) en el Río Chuchumbletza para su análisis en un laboratorio
acreditado por el OAE, como: pH, TPH, sólidos totales aceites y grasas metales pesados
(mercurio, antimonio, cadmio, arsénico, cobre, hierro) sulfatos y nitratos
100 % de la toma de
muestra para análisis de
agua.
fotográficos fechados,
videos, facturas de bienes y
servicios
0,1
TRATAMIENTO Y
CLASIFICACIÓN
GRANULOMÉTRICA DEL
MATERIAL ÁRIDO
Contaminación de los
sedimentos por derrames
de combustible.
Toma de muestra de sedimentos en el punto de control inicial para análisis en un laboratorio
acreditado en forma periódica anual y con respecto de los siguientes parámetros: pH, metales
pesados (mercurio, antimonio, cadmio, plomo)
100 % de la toma de
muestra para análisis de
sedimentos recogidos
fotográficos fechados
0,1

29
9.5. PLAN DE CONTINGENCIAS, PDC
PROGRAMA DE SEÑALIZACIÓN PREVENTIVA Y AMBIENTAL
OJETIVO: Identificación de los lugares del proyecto, zonas de riesgo, y colocación de letreros de obligación, emergencia, etc. y señalética adecuada en general, aceptada
internacionalmente mediante figuras iconográficas de fácil reconocimiento e interpretación constante bajo la norma NTE INEN ISO 3864 1:2013
PDC ‐ 01
ASPECTO
AMBIENTAL
IMPACTO
IDENTIFICADO
MEDIO DE
VERFIFICACIÓN
PLAZO (meses)
ZONAS Y STIOS DE
TRABAJO,
MINADO,
CONSUMO DE
HIDROCARBUROS,
PERSONAL
OBRERO
Incidentes o
Accidentes que
pueden ocasionar
lesiones, pérdidas
materiales, y/o
económicas.
1. Identificación de las instalaciones y sitios del campo minero y mina en general, como:

DIRECCIÓN DE
EVACUACIÓN
ROMBO NFPA, DEPÓSITO
DE COMBUSTIBLE
INFLAMABILIDAD
DEPÓSITO DE
COMBUSTIBLE
2. Colocación de letreros de obligación y emergencia que determinan el comportamiento (limitaciones y prohibiciones)

PROTECCIÓN
DE OIDOS
PROTECCIÓN
DE PIES
PROTECCIÓN
DE CABEZA Y
OJOS
PROHIBIDO
FUMAR
LETRERO CON LOS TELÉFONOS DE
EMERGENCIA

100 % de los
Letreros y
señales
confeccionados
de acuerdo a la
norma.
Registros
fotográficos
fechados. Letreros
, facturas
0,5
PROGRAMA DE PREVENCIÓN EN CASO DE INCENDIOS, EXPLOSIONES Y DERRAME DE COMBUSTIBLES
OJETIVO: Adopción e implementación de medidas para afrontar incendios y derrames de combustibles PDC ‐ 02

30
ASPECTO
AMBIENTAL
IMPACTO
IDENTIFICADO
MEDIO DE
VERFIFICACIÓN
PLAZO (meses)
MANEJO, UTILIZACIÓN Y
CONSUMO DE
HIDROCARBUROS
Incendios y derrames de
combustibles
1. Para la prevención de incendios se contará con 1 extintor de polvo químico seco
(PQS) de capacidad de 20 lb. y 10 lb en el sito para el almacenamiento temporal de
los recipientes que contuvieron combustibles, y otro en o cerca del sitio de donde se
almacena recipientes que contienen o contuvieron: aceites, grasas o lubricantes.
2. Entrenamiento del personal en el uso adecuado de extintores, prevención y
combate de incendios
3. Limpieza en Seco de Derrames con materiales absorbentes (KIT de Emergencias
en Derrames)
4. Limpieza en Húmedo de Derrames: Se utilizara una bomba para ser tratada
previamente a su evacuación
5. Se realizará la impermeabilización con SIKA, de la superficie del sitio de
almacenamiento temporal de combustibles (almacenamiento de envases que
contienen rastros o contuvieron combustibles.
6. En el caso no deseado de suscitarse un derrame de algún producto, sub producto
de origen o compuesto hidrocarburífero el mismo se tratará como si fuese una
emergencia, inmediatamente el suelo o superficie afectada se aislará, se utilizará un
KIT de emergencia de para Derrames; el cual generalmente consta de absorbentes
plegados o cordones. Luego estos se desecharán y tratarán de igual forma que los
suelos que serán aislados y extraídos en su perímetro para disponer en base del
PROGRAMA DE DISPOSICIÓN FINAL DE DESECHOS PELIGROSOS.
La totalidad (100 %) de
las medidas que eviten la
contaminación al suelo.
No deberán existir
manchas en el suelo. 0 %
de indicios de olores o
manchas de grasa de
origen hidrocarburífero.
impresos, fotográficos y
en video fechados
0,2
Afectación a la salud
Afectación al medio
biótico y abiótico
Daños materiales por
posibles incendios.
PROGRAMA DE ATENCIÓN EN EMERGENCIAS POR LESIONES (EVENTUALIDADES DE ORIGEN ANTRÓPICO O NATURAL)
OJETIVO: Adopción e implementación de medidas para afrontar un incidente o accidente que implique lesiones leves o graves al personal
PDC ‐ 03 LUGAR DE APLICACIÓN: Sitio del Permiso o área para realizar labores de minería artesanal P.R.L.M.A.: “ÁRIDOS LOJA 3”
ASPECTO
AMBIENTAL
IMPACTO
IDENTIFICADO
MEDIO DE
VERFIFICACIÓN
PLAZO (meses)
CONTRATACIÓN Y
TRABAJO DE PERSONAL
OBRERO
Afectación a la salud del
personal
1. Para la prevención de incidentes o accidentes capaces de provocar lesiones leves
o graves se contará con la capacitación al personal obrero, sobre medidas tendientes
a: identificar los riesgos latentes, las zonas de riesgo dentro del campo minero, la
correcta manipulación y manejo de máquinas y herramientas en general. Dicha
capacitación se solicitará a los organismos de socorro como: Cuerpo de Bomberos
La totalidad (100 %) de los
cursos programados, y
100 % de los
conocimientos puestos en
en video fechados
0,2

31
de El Pangui, Cruz Roja, y Secretaría Nacional de Gestión de Riesgos. (ESTA MEDIDA
SE CONSTITUYE COMO UNA ACCIÓN DE RESPUESTA FRENTE A DESASTRES
NATURALES, INUNDACIONES, DESLAVES, TERREMOTOS)
2. Para los casos especiales en que se requiera de un rescate, se contará primero con
la ayuda inmediata por parte del Cuerpo de Bomberos de El Pangui, para lo que se
reportará la emergencia de forma inmediata al teléfono 102, o al número de
emergencia ECU 911. (ESTA MEDIDA SE CONSTITUYE COMO UNA ACCIÓN DE
RESPUESTA FRENTE A DESASTRES NATURALES, INUNDACIONES, DESLAVES,
TERREMOTOS)
3. Se contará con un botiquín de primeros auxilios (El detalle del contenido se
especifica en el Plan de Salud Ocupacional y Seguridad Laboral), Además de un KIT
de emergencia el cual deberá contener: una radio a batería, una lámpara, dos
triángulos reflectivos, dos radios Walkie Talke, una navaja multiuso, EPP para tres
personas, 3 impermeables, 5 frazadas. (ESTA MEDIDA SE CONSTITUYE COMO UNA
ACCIÓN DE RESPUESTA FRENTE A DESASTRES NATURALES, INUNDACIONES,
DESLAVES, TERREMOTOS)
4. Se instruirá al personal en una capacitación básica de primeros auxilios. (ESTA
MEDIDA SE CONSTITUYE COMO UNA ACCIÓN DE RESPUESTA FRENTE A DESASTRES
NATURALES, INUNDACIONES, DESLAVES, TERREMOTOS)
5. Se instaurará y adoptarán medidas básicas tendientes a cumplir con un protocolo
básico de reporte de accidentes en un registro en el cual constará: 1. Tipo de
Emergencia, 2. Persona afectada, 3. Como sucedió el incidente o accidente
(Descripción), 4. Fecha, hora y firma del Declarante. (ESTA MEDIDA SE CONSTITUYE
COMO UNA ACCIÓN DE RESPUESTA FRENTE A DESASTRES NATURALES,
INUNDACIONES, DESLAVES, TERREMOTOS)
6. Se organizará una brigada básica que actúe en casos de emergencia en lesiones
provocadas por incidentes o accidentes.
7. Se realizará la interacción con los organismos básicos de socorro y se prestarán
todas las acciones favorables para la colaboración con las instituciones de auxilio
inmediato. (ESTA MEDIDA SE CONSTITUYE COMO UNA ACCIÓN DE RESPUESTA
FRENTE A DESASTRES NATURALES, INUNDACIONES, DESLAVES, TERREMOTOS)
8. Se identificará y designará un lugar como punto de reunión, el cual deberá estar
ubicado en una zona segura; la cual deberá contar con las siguientes condiciones: a)
terreno preferentemente plano, b) espacio libre de instalaciones aéreas (cables,
postes), c) espacio libre de instalaciones subterráneas, d) espacio libre de
edificaciones cercanas, e) Espacio con elevación superior a 3 metros por encima del
espejo de agua del río Chucumbletza. (ESTA MEDIDA SE CONSTITUYE COMO UNA
ACCIÓN DE RESPUESTA FRENTE A DESASTRES NATURALES, INUNDACIONES,
DESLAVES, TERREMOTOS)
la praxis por el personal
que labora en el proyecto.
PROGRAMA DE SEGURIDAD LABORAL

32
OJETIVO: Proponer mecanismos y protocolos de seguridad para las labores mineras
ASPECTO
AMBIENTAL
IMPACTO
IDENTIFICADO
MEDIO DE
VERFIFICACIÓN
PLAZO (meses)
CONTRATACIÓN Y
TRABAJO DE PERSONAL
OBRERO
Afectación a la salud.

1. Se dispondrá para el trabajo de los EPP (Elementos de Protección Personal, como:
Guantes
Mascarillas
Cascos
Botas con punta de acero
Protectores visuales (gafas plásticas) y auditivos tipo tapón desechable y tipo orejeras
Chaleco reflectivo PVC
2. Solicitar y promover la adopción en temas de capacitación en seguridad laboral,
ocupacional, y que se incluya en el Programa de Capacitación y Educación Ambiental.
3. Solicitar la inspección y/o asistencia del Instituto Ecuatoriano de Seguridad Social y
Ministerio de Relaciones Laborales
4. Cumplir con lo estipulado en la legislación y normativa, relativo a la seguridad en el trabajo,
combate contra incendio, salud de los trabajadores y protección del ambiente de trabajo.
5. Realizar cursos sobre prevención de riesgos en el trabajo con temas como: cargas y material
con exceso de peso (posiciones ergonómicas), manejo y manipulación correcta de máquinas
– herramientas, manejo de protocolos y procedimientos de seguridad al momento de operar
maquinaria – equipos – herramientas y desenvolvimiento dentro de los ambientes de trabajo;
esto se detallara en el programa de capacitación y educación ambiental.
100 % del
cumplimiento, todos
los trabajadores
contarán con los EPP,
en uso permanente
en video fechados,
servicios
0,3 Riesgo de accidentes
laborales en el sitio de
explotación
PROGRAMA DE SALUD OCUPACIONAL
OJETIVO: Prevención de enfermedades del personal obrero y en general
ASPECTO
AMBIENTAL
IMPACTO
IDENTIFICADO
MEDIO DE
VERFIFICACIÓN
PLAZO (meses)

33
CONTRATACIÓN Y
TRABAJO DE PERSONAL
OBRERO
Incidencia negativa en la
salud
1. Revisión periódica de las condiciones físicas y de la salud de los integrantes que laboran en
el proyecto de minería artesanal.
2. Prohibición de ingesta de alcohol, o drogas prescritas o no; salvo el control y supervisión
médica establecida.
3. Solicitar la inspección y/o asistencia del Instituto Ecuatoriano de Seguridad Social
4. Disposición de un botiquín de primeros auxilios que contenga los mínimos elementos
como:
1 FRASCO DE ALCOHOL 250 ML   1 VENDA TRIANGULAR
1 ALGODON 100 GRS

2 FÉRULAS FEMORALES, 2 FÉRULAS
HUMERALES O RADIALES
1 FRASCO AGUA OXIGENADA 125 ML   1 CUBREBOCAS CON 20 PZS
1 CLORURO DE BELZACONIO 20 ML   5 GASAS ESTERIL DE 7.5 CM
1 BICARBONATO 100 GRS   5 GASAS ESTERIL DE 10 CM
1 JABON NEUTRO 100 GRS   2 GUANTES ESTERIL
1 VENDA ELASTICA 5 CM   1 TIJERA
1 VENDA ELASTICA DE 7.5 CM   10 CURITAS
1 ESPARADRAPO 1 CREMA PARA QUEMADURAS
ANALGÉSICOS ANTIINFLAMATORIOS,ANTIALÉRGICOS
ANTIDIARREICOS
100 % del
cumplimiento,
botiquín de primeros
auxilios conteniendo
los elementos
necesarios
impresos, fotográficos
fechados, facturas de
bienes y servicios
0,1
9.6. PLAN DE CIERRE Y REHABILITACIÓN DE ÁREAS INTERVENIDAS, PCRA
PROGRAMA DE REHABILITACIÓN DE ÁREAS AFECTADAS POR LA EXPLOTACIÓN
OJETIVO:  Rehabilitar los sectores afectados por la actividad extractiva
PCRA ‐ 01 LUGAR DE APLICACIÓN: Sitio del Permiso o área para realizar labores de minería artesanal P.R.L.M.A.: “ÁRIDOS LOJA 3”
ASPECTO
AMBIENTAL
IMPACTO
IDENTIFICADO
MEDIO DE
VERFIFICACIÓN
PLAZO (meses)

34
EXCAVACIÓN Y MINADO,
MINA ALUVIAL
Contaminación del aire,
suelo, agua y recursos
bióticos.
Alteración paisajísticas e
impacto visual
1. Se solicitará el asesoramiento e inspección de cumplimiento de los entes gubernamentales
en el campo ambiental y minero (Ministerio del Ambiente, Ministerio de Recursos Naturales
no Renovables, Agencia de Regulación y Control Minero de Zamora).
2. Se procederá con la implementación de las siguientes fases a instaurar:
a) Se removerán y desmantelarán las obras que se construyeron para el proyecto minero.
b) Reposición de los espacios afectados por la explotación, para ello se tomara en cuenta los
registros fotográficos de un antes y después,
c) Se realizará la reposición de los espacios verdes en caso de que la actividad haya incidido
negativamente o perjudicado a los espacios donde existió vegetación (para ello se utilizará el
principio precautelatorio).
d) Se realizará un registro de las especies arbóreas y vegetales en general que se utilizaron
dentro del proyecto de minería artesanal para que prioritariamente se tome en cuenta su
reposición.
e) Se realizará el monitoreo de la calidad del agua, y medición de los parámetros básicos para
medir, cuantificar y comparar con las mediciones anteriores y/o de fondo.
f) Se realizará la toma de registros fotográficos y de calidad atmosférica, ambiental.
g) Se retirará todo mecanismo, maquinaria, equipo, o elemento extraño presente del sector
en donde se desarrolló el proyecto de explotación.
h) Revegetación del sector o sectores que hubiesen sido afectados con especies nativas de la
zona. Las especies consideradas son: samique (Inga sp.), guadua (guadua angustifolia), laurel
(Cordia alliodora) y balsa (Ochroma pyramidale)
‐ 100 % del área
afectada de la cual se
remedia,
‐ 100 % de los medios
de comprobación
puestos en marcha.
Inspección administrativa,
impresos, fotográficos
bienes y servicios
0,5
PROGRAMA DE CIERRE, ABANDONO Y ENTREGA DEL ÁREA
OJETIVO:  Cerrar la operaciones mediante la aceptación y revisión de conformidades con las autoridades e instituciones gubernamentales
PCRA ‐ 01 LUGAR DE APLICACIÓN: Sitio del Permiso o área para realizar labores de minería artesanal P.R.L.M.A.: “ÁRIDOS LOJA 3”
ASPECTO
AMBIENTAL
IMPACTO
IDENTIFICADO
MEDIO DE
VERFIFICACIÓN
PLAZO (meses)
EXCAVACIÓN Y MINADO,
MINA ALUVIAL
Afectación, o alteración
del régimen natural de
escorrentía superficial
Reposición del suelo en la forma, pendiente, tipo y calidad para que el nivel de
escorrentía frente a la pluviosidad sea la misma. ‐ 100 % de la
remediación del área
afectada por la
actividad,
‐ 100 % del cambio en
Inspección Técnico –
administrativa, registros
fotográficos, y en video
bienes y servicios.
1,5 EXCAVACIÓN Y MINADO,
MINA ALUVIAL,
EMPLAZAMIENTO
OCUPACIÓN DEL SUELO
PARA LAS INSTALACIONES
Afectación o alteración
de la cobertura vegetal
natural imperante en la
zona
Monitoreo de la salud de las especies cultivadas, y medición de recuperación de
los espacios verdes.

35
CESE DE ACTIVIDADES
DEL PROYECTO MINERO
Y RETIRO DE TODO
ELEMENTO EXTRAÑO AL
AMBIENTE
Disminución de los
ingresos monetarios por
la pérdida del trabajo en
minería.
Señalamiento de no
conformidades no
identificadas por las
autoridades de control
Propuesta de alternativas productivas, mediante charlas finales en cuanto a
mejoramiento de los métodos empleados en agricultura, ganadería, piscicultura,
etc. Introducción de nuevas fuentes de ingresos como la apicultura.
la actividad y
mejoramiento de la
producción
(agricultura).

CÓDIGO: 591999
36
10. PROCESO DE PARTICIPACIÓN SOCIAL
10.1. Coordinación, Identificación y Programación de los Procesos de
Participación Social
En base del Instructivo al Reglamento de Aplicación de los Mecanismos de Participación
Social establecido en el Decreto Ejecutivo No. 1040 Acuerdo Ministerial 066; se realizó el
Proceso de Participación Social, y para ello se entregó previamente un borrador de la Ficha
Ambiental la cual estaba disponible en una oficina adecuada por la familia de la Titular del
Permiso para realizar labores de minería artesanal. Allí se pondría en funcionamiento el
Centro de Información Pública CIP, desde el día 09 de Febrero de 2015.
Para la efectiva aplicación del Proceso de Participación Social, PPS; se tomó en cuenta tres
aspectos fundamentales: a) El proyecto integral de actividad económica centrada en la
explotación de materiales de construcción bajo la unidad familiar y de la que es parte las
áreas Permisos para realizar labores de minería artesanal: ÁRIDOS LOJA 1, y ÁRIDOS
LOJA 2, b) La configuración precedente del primer trabajo de participación social con
respecto de la Ficha Ambiental aprobada y con licencia ambiental del área ÁRIDOS LOJA
2, en la cual se definió tanto el AID (Área de Influencia Directa), como el AII (Área de
Influencia Indirecta); pero tomando en cuenta principalmente el AISD Área de Influencia
Social Directa) y el AISI (Área de Influencia Social Indirecta).
Esta AISD, como AISI se considera bajo las siguientes concepciones de carácter subjetivo
y de entramado económico – social, y su posterior definición administrativa:
a) Las unidades territoriales en correspondencia y relación con las unidades
geopolíticas de administración estatal descentralizadas GAD´s, así como las
comunidades en relación entre ellas en los aspectos de convivencia,
interdependencia poblacional, relación económica familiar, comunidades indígenas,
etc.
b) Las facilidades como la logística para la implementación del PPS, y la definición e
identificación del mejor sitio o local para el funcionamiento del Centro de Información
Pública, CIP.
c) La aceptación de la población con el proyecto minero, y con ello la predisposición a
emitir su opinión al respecto.
d) La coordinación con las autoridades locales y representantes para llevar a cabo la
Reunión Informativa.
Ello ha servido para direccionar el Proceso de Participación Social y como parte del mismo
también se anexó ÁRIDOS LOJA 1, al proyecto de ÁRIDOS LOJA 3, de esta manera se
expusieron de ambas áreas. Las tareas preliminares y de preparación tuvieron que ver con:
a) La reunión previa con los representantes y moradores locales y explicación sobre el
Proyecto en base de la FICHA AMBIENTAL Y PLAN DE MANEJO AMBIENTAL
ÁREA MINERA ARTESANAL “ÁRIDOS LOJA 3”, CÓDIGO: 591999.
b) Coordinación con la familia Loja, y la Sra. Aida Encarnación Loja Sanchez para la
adecuación de un local para el funcionamiento del Centro de Información Pública,
CIP, el cual se dio el 09 de Febrero de 2015.
10.2. Ejecución de los Procesos de Participación Social

CÓDIGO: 591999
37
Para ello se realizaron las siguientes actividades:
a) Apertura y funcionamiento del Centro de Información Pública, CIP a partir del 09 de
Febrero de 2015, en el local, edificio que forma parte del Centro Recreacional Playas
del Río Chuchumbletza.
b) Colocación de un papelografo invitando a los residentes y población en general a
conocer el Borrador del Proyecto de Minería Artesanal e invitando a la Reunión
Informativa a realizarse en el Centro Recreacional, (mismo local en donde se tiene
pegada el papelógrado), Playas del Río Chuchumbletza a las 17h00, del día
domingo 09 de Febrero de 2015.
c) Se entregaron invitaciones a los representantes y autoridades locales, así como
también a los pobladores, dichas invitaciones también se incluyó a las autoridades
provinciales de minería, ambiente, agua. Los oficios de invitación son de fecha 09
de Febrero de 2015. El texto de la invitación incluía la Reunión Informativa RI, y en
anexos su respectivo Resumen Ejecutivo.
d) También se hizo la propuesta de coordinación mediante el ACTA DE
COORDINACIÓN para la aplicación de los Mecanismos de Participación Social, con
el Ministerio del Ambiente, Dirección Regional de Zamora.
e) Realización de la Reunión Informativa, RI para la fecha y hora programada
10.3. Reunión Informativa, RI5
La Reunión Informativa, fue llevada a cabo con la asistencia de 20 personas a las
17h00 del día señalado: domingo 22 de Febrero de 2015, en el Centro
Recreacional, Playas del Río Chuchumbletza.
La apertura de la reunión se llevó a cabo por parte del Técnico: Ing. Vicente
Bustamante Alvarado, y la explicación siguiente fue con respecto del contenido de
la Ficha Ambiental y Plan de Manejo Ambiental para el área de Minería Artesanal
“ÁRIDOS LOJA 3”, CÓDIGO: 591999.
Para la explicación y registro del evento del contenido se hizo uso de:
a) Un proyector Epson, 3LCD Projector, modelo H429A
b) Una computadora portátil netbook HASSE
c) Una cámara digital SONY Cyber shoot de 7,2 Megapixeles
d) Un GPS Garmin Oregon 550 con cámara integrada
Secuencia de la Realización de la Reunión Informativa, RI
La reunión se llevó a cabo siguiendo el siguiente protocolo:
a) Recibimiento y bienvenida de los asistentes al evento por parte del Titular del
Permiso para Realizar Labores de Minería Artesanal y del Técnico.
5
Se llevó a cabo la Reunión Informativa para los dos proyectos de minería artesanal: ÁRIDOS LOJA 1, ÁRIDOS
LOJA 3.

CÓDIGO: 591999
38
b) Apertura de la Reunión, y presentación del Técnico encargado de la realización
de las Ficha Ambiental y Plan de Manejo del área de minería artesanal “ÁRIDOS
LOJA 3” CÓDIGO: 591999.
c) Introducción sobre el tema minero y ambiental en general
d) Presentación del proyecto minero del área de minería artesanal.
e) Presentación del proponente del proyecto minero artesanal que se encuentran
presente en la reunión, Sra. Aida Encarnación Loja Sánchez.
f) Explicación con ayuda de los equipos de proyección sobre la Ficha Ambiental
contenidos, alcances, proyecto, sistema de explotación, maquinaria a emplear
y Plan de Manejo Ambiental.
g) Recepción de Inquietudes y Preguntas por parte de los asistentes, de lo cual se
permiten intervenir los siguientes:
 Sr. Carlos Narváez, inquiere lo siguiente:
1) Si el material es requerido para construir una obra pública, ésta tiene
prioridad?.
2) Quien verifica que el Plan de Manejo Ambiental se aplique?
EXPLICACIÓN / RESPUESTA.-
1) En cualquier momento si las autoridades de representación popular,
especialmente las que forman parte de los GAD´s pueden solicitar
un área de Libre Aprovechamiento para la Explotación de
Materiales de Construcción para la Obra Pública. Con ello se
garantiza que el material requerido en volumen sea bien utilizado.
Ello se determina conforme y cuando la institución es la encargada
de la construcción directa y no depende de un contrato. Sin
embargo cuando se aplican los contratos para la ejecución de la
obra generalmente el contratista es el encargado de la realización
previa del Estudio Ambiental y de la aplicación de su Plan de
Manejo Ambiental. Por lo tanto sí la utilización de materiales de
construcción para obra pública tiene prioridad pero con
responsabilidad ambiental.
2) La verificación del cumplimiento de y aplicación del Plan de Manejo
Ambiental la tiene el Ministerio del Ambiente, y sus sanciones se
encuentran determinadas y divididas entre.
a) La suspensión, prohibición y paralización por parte de la
Agencia de Regulación y Control Minero, previa notificación
sustentada por el MAE, (en el caso de incumplimiento del PMA,
y daño ambiental verificable)
b) La determinación de daño ambiental y pago por
compensaciones por la afectación negativa a la biota por parte
del MAE.
c) La sanción de carácter penal, seguida en contra de los
infractores por parte de la Fiscalía.
 Sr. Ángel Loja. pregunta:
1) Las concesiones los otorgan ustedes o se permite introducir
cualquier maquinaria para la explotación?

CÓDIGO: 591999
39
2) Solo los dueños de los terrenos ribereños tienen derecho a pedir
una concesión?
EXPLICACIÓN / RESPUESTA.-
1) Las concesiones no se otorgan por parte de un ente particular, las
otorgaría el Estado, se menciona el término “otorgarían” por qué;
por el momento no las han dado de forma directa sino que tienen
que cumplir primero con ciertas fases que las explicaré más
adelante. Las áreas que se otorgan como Derecho Minero son
Áreas de Minería Artesanal, y se las concibe como Permisos, y no
concesiones. El término jurídico es diferente porque es también
diferente su modalidad. Es el Ministerio Sectorial o mejor dicho la
Subsecretaria Regional de Minas la única institución encargada de
otorgar o extinguir “Derechos Mineros”. Una concesión por el
momento actual “de juris”, se da cuando existen tres áreas
contiguas, las mismas se unifican para una formar una sola área,
la cual autoriza como concesión el mismo Ministerio Sectorial. En
ese momento el Régimen Jurídico Minero es de Pequeña Minería
y no de Minería Artesanal.
Para el Régimen de Minería Artesanal, se concibe máxime
maquinaria con capacidades limitadas, lo cual se ha determinado
en el Instructivo emitido por el ARCOM mediante resolución en
Octubre de 2013, y por lo tanto para Minería Artesanal para la
explotación de materiales de construcción se concibe por ejemplo
una excavadora de hasta 90 hp de potencia.
REPLICA/ ACLARACIÓN.-
El Sr. Ángel Loja se permite en este punto solicitar una aclaración
mediante la siguiente réplica:
Pero sé que algunos mineros por ejemplo colocan un cucharon
más grande a la excavadora de 90 hp
EXPLICACIÓN / RESPUESTA/ ACLARACIÓN.-
Las medidas no solo son con respecto de la capacidad de la
maquinaria con respecto del motor sino también del cucharon que
debe ser no mayor de 0,60 m³. Hay que tomar en cuenta también
las especificaciones del fabricante. Y al colocar un cucharon más
grande el minero también se perjudica puesto que la excavadora
es sobre expuesta a un esfuerzo excesivo y muy probablemente
se dañará más fácilmente así como también se acortará su tiempo
de vida útil.
2) En cuanto a su segunda pregunta; de que si los dueños de los
terrenos tienen derecho a solicitar un Derecho Minero para
explotación, si y de forma prioritaria con respecto de otros
interesados. Para ello y en los albores de la nueva ley junto con los
requisitos para solicitar un permiso de minería artesanal se solía
acompañar el título del predio colindante o el beneplácito o
aceptación del dueño del terreno o predio elevado a escritura
pública mediante un convenio con el solicitante, etc.
h) Agradecimiento por la atención brindada a los asistentes a la reunión
informativa

CÓDIGO: 591999
40
i) Clausura del evento, y se solicita e invita a los asistentes a firmar el Registro de
Asistencia al Evento de la Reunión Informativa.
11. CRONOGRAMA DE CONSTRUCCIÓN Y OPERACIÓN DEL PROYECTO
Los primeros dos meses generalmente y dentro de un proyecto de explotación superficial,
(en aluvial) para materiales de construcción se lleva a cabo la puesta en marcha, e
implementación del proyecto en cuanto a infraestructura fundamental y accesoria.
Por lo que el primer mes se llevará a cabo la instalación y construcción de: Depósito de
combustibles, bodega de materiales e insumos. Y; conjuntamente a ello la construcción de
los estanques de almacenamiento y sedimentación.

41
12. CRONOGRAMA VALORADO DEL PLAN DE MANEJO AMBIENTAL (PMA)
CRONOGRAMA VALORADO DEL PLAN DE MANEJO AMBIENTAL (PMA)
MESES Presupuesto
(Subtotal)
PLANES Y PROGRAMAS 1 2 3 4 5 6 7 8 9 10 11 12
PLAN DE PREVENCIÓN Y REDUCCIÓN DE IMPACTOS AMBIENTALES
PROGRAMA DE PREVENCIÓN Y MITIGACIÓN DE IMPACTOS AMBIENTALES NEGATIVOS EN EL COMPONENTE BIÓTICO
Mantenimiento de la maquinaria y equipo, reemplazo
de filtros, etc.
43,33 43,33 43,33 43,33 43,33 43,33 260,00
Preparación del área para evitar contaminación por
sólidos en suspensión
80,00 80,00
Construcción de Instalaciones para el tratamiento del
agua utilizada en el proceso, más filtros
2676,67 2676,67
Adición de cal como floculante en el Estanque de
Sedimentación
8,33 8,33 8,33 8,33 8,33 8,33 8,33 8,33 8,33 8,33 8,33 8,33 100,00
PLAN DE MANEJO DE COMBUSTIBLES, ACEITES Y LUBRICANTES
Autoabastecimiento de combustible del equipo que
pueda hacerlo en los sitios de expendio de
combustibles (movilización) 40,00 40,00 40,00 40,00 40,00 40,00 40,00 40,00 40,00 40,00 40,00 40,00
480,00
Inspección del estado de recipientes, Almacenamiento
diferenciado entre aceites y combustibles
33,33 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
33,33
Sitio de almacenamiento temporal de combustibles.
Protección conexión a tierra, pintura anticorrosiva para
los tanques e ignífugo tipo RF 120, NFPA-30
723,67
723,67
Todos los elementos de los equipos mecánicos y
electromecánicos deberán estar conectados a tierra.
Recubrimiento de los depósitos (paredes y piso) con
material ignífugo + SIKA, calidad mínima tipo RF120 114,33
114,33
Letreros de identificación de los depósitos de
combustibles y aceites, lubricantes y grasas
30,00
30,00
Extintor de PQS, mínimo de 20 lbrs, espumojeno
15,00
15,00
Adquisición de un KIT de emergencia de para
Derrames 40,00
40,00
PLAN DE MANEJO DE DESECHOS
PROGRAMA DE IDENTIFICACIÓN DE PROCESOS GENERADORES DE RESIDUOS Y DESECHOS DENTRO DEL PROYECTO MINERO
Supervisar filtraciones en los motores y mantenimiento
preventivo. Almacenaje adecuado de residuos
químicos. Verificación del estado de los estanques de
sedimentación, decantación
3,00 3,00 3,00 3,00 3,00 3,00 3,00 3,00 3,00 3,00 3,00 3,00
36,00
PROGRAMA CLASIFICACIÓN DE LOS DESECHOS
Manejo de desechos biodegradables en rellenos
sanitarios controlados por las autoridades
5,00 5,00 5,00 5,00 5,00 5,00 5,00 5,00 5,00 5,00 5,00 5,00
60,00
Manejo de residuos peligrosos como aceites, grasas o
culquier otro producto químico, se realizará su
disposición final y empresas gestoras calificadas
35,00 35,00 35,00 35,00 35,00 35,00 35,00 35,00 35,00 35,00 35,00 35,00
420,00
Adquisición de tachos plásticos contenedores de
basura de 160 litros. Clasificación de desechos según
tachos diferenciados: orgánicos e inorgánicos
80,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
80,00
PROGRAMA DISPOSICIÓN TEMPORAL Y FINAL DE DESECHOS

42
Los residuos CLASE A, se almacenarán para ser
transportados al relleno sanitario del Municipio de El
Pangui, o para la preparación de compostg. Los
residuos de CLASE B, tendrán el mismo tratamiento
que los de CLASE A.
0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
PLAN DE MANEJO DE DESECHOS PELIGROSOS
PROGRAMA DE DISPOSICIÓN FINAL DE DESECHOS PELIGROSOS
Realización conjunta con el MAE, la calificación como
Generador de Desechos Peligrosos. Disposición
temporal y final
0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
0,00
Etiquetado de los contenedores de los desechos de
materiales peligrosos según norma
   2,00    2,00    2,00    2,00    2,00    2,00
12,00
PLAN DE CAPACITACIÓN
PROGRAMA DE CAPACITACIÓN Y EDUCACIÓN AMBIENTAL
Capacitación en manejo desechos sólidos, uso del
agua, protección de las fuentes naturales, flora y
fauna silvestre, Uso e importancia de los EPP, manejo
de extintores, Primeros Auxilios.
15,00 15,00 15,00 15,00 15,00 15,00 15,00 15,00 15,00 15,00 15,00 15,00
180,00
PLAN DE RELACIONES COMUNITARIAS
PROGRAMA EJES DE ACCIÓN COMUNITARIA
Cumplimiento de las disposiciones sobre salud
ocupacional, seguridad y prevención de accidentes.
Vigilancia en el cumplimiento
0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
0,00
Solicitar la asistencia del Estado, Art. 34 del
Reglamento de Régimen Especial de Pequeña Minería
y Minería Artesanal 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
0,00
PLAN DE CONTINGENCIAS
PROGRAMA DE SEÑALIZACIÓN PREVENTIVA Y AMBIENTAL
Identificación de las instalaciones, conforme a norma
NTE INEN ISO 3864 1:2013
90,00
90,00
PROGRAMA DE PREVENCIÓN EN CASO DE INCENDIOS, EXPLOSIONES Y DERRAME DE COMBUSTIBLES
Instalación en o cerca de los sitios de almacenaje de
combustibles de extintores PQS, Polvo Químico Seco
de 20 Lbrs. 50,00
50,00
KIT de Emergencias en Derrames (incluido en Plan de
Manejo de Combustibles)
   20,00          20,00          20,00
60,00
PROGRAMA DE ATENCIÓN EN EMERGENCIAS POR LESIONES (EVENTUALIDADES DE ORIGEN ANTRÓPICO O NATURAL)
Capacitación al personal obrero en emergencias,
primeros auxilios, por parte y coordinación con los
organismos de socorro
   25,00          25,00          25,00
75,00
Botiquín de primeros auxilios 20,00                                  20,00
Registro escrito y protocolo de reporte de accidentes
   2,00 2,00 2,00 2,00 2,00 2,00 2,00 2,00 2,00 2,00 2,00
22,00
PLAN DE SEGURIDAD Y SALUD OCUPACIONAL
PROGRAMA DE SEGURIDAD LABORAL
EPP para el personal obrero que labora en el proyecto
140,00
140,00
Adopción de buenas prácticas en seguridad y
educación ambiental 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
0,00
Inspección del IESS, MRL y Realización de cursos de
Prevención de Riesgos en el trabajo
   0,00 0,00                         0,00
0,00
PROGRAMA DE SALUD OCUPACIONAL
Revisión de las condiciones físicas y salud de los
trabajadores 13,33 13,33          13,33                13,33
53,33

43
Prohibición de ingesta de alcohol 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
Botiquín de Primeros Auxilios 8,33                                  8,33
PLAN DE MONITOREO Y SEGUIMIENTO AMBIENTAL
PROGRAMA DE MONITOREO Y SEGUIMIENTO
Verificación del cumplimiento del Método de
explotación propuesto 16,67
16,67
Medición de ruido (NpSEq dBA) y condiciones
atmosféricas    10,00          20,00                20,00
50,00
Toma de muestras de agua en el Río Chuchumbletza
para análisis                                  66,67
66,67
Verificación in visu, de las condiciones del suelo, con
fotografías 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
0,00
PLAN DE REHABILITACIÓN
PROGRAMA DE REHABILITACIÓN DE ÁREAS AFECTADAS POR LA EXPLOTACIÓN
Asesoramiento e inspección de: MRNNR, MAE,
ARCOM-Z 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
0,00
Desmantelamiento de las obras de infraestructura (al
final proyecto minero)                                  40,00
40,00
Reposición de los espacios afectados                                  26,67 26,67
Registro de especies arbóreas utilizadas dentro del
proyecto 5,00 5,00 5,00 5,00 5,00 5,00 5,00 5,00 5,00 5,00 5,00 5,00
60,00
Monitoreo de la calidad del agua con análisis de
parámetros básicos (incluido dentro del programa de
monitoreo y seguimiento)
                                 0,00
0,00
Registros de la calidad atmosférica (incluido dentro del
programa de monitoreo y seguimiento)
               0,00                0,00
0,00
Retiro de todo mecanismo, maquinaria, equipo del
sector (incluido en remoción y desmantelamiento)
                                 0,00
0,00
Revegetación del sector o sectores que hubiesen sido
afectados con especies nativas de la zona.
                                 20,00
20,00
PLAN DE CIERRE, ABANDONO Y ENTREGA DEL ÁREA
PROGRAMA DE CIERRE, ABANDONO Y ENTREGA DEL ÁREA
Reposición del suelo conforme al relieve original
                                 53,33
53,33
Monitoreo de la salud de las especies cultivadas, y
medición de recuperación de los espacios verdes
                                 10,00
10,00
Propuesta de alternativas productivas, mediante
charlas finales en cuanto a mejoramiento de los
métodos empleados en agricultura, ganadería,
piscicultura.                                  16,67
16,67
TOTAL son: seis mil doscientos diecinueve dólares con 67 centavos
6.219,67
$
El presupuesto referencial para la ejecución del Plan de Manejo Ambiental es de 6.219,67 $USD. (Son seis
mil doscientos diecinueve dólares con 67 centavos)

CÓDIGO: 591999
44
13. REFERENCIAS BIBLIOGRÁFICAS
‐ CONSTITUCIÓN DE LA REPÚBLICA DEL ECUADOR. 2008
‐ LEY DE GESTIÓN AMBIENTAL, R. O. 245. 1999;
‐ LEY DE PREVENCIÓN Y CONTROL DE LA CONTAMINACIÓN AMBIENTAL,
DECRETO SUPREMO Nro. 374, R.O. 97, 31/05/1976
‐ REGLAMENTO PARA LA PREVENCIÓN Y CONTROL DE LA CONTAMINACIÓN
AMBIENTAL EN LO RELATIVO AL RECURSO AGUA, Acuerdo Ministerial (del
Ministerio de Salud) 2144, R.O. 204 del 05 de Junio de 1989
‐ REGLAMENTO DE PREVENCIÓN DE CONTAMINACIÓN DEL SUELO, Acuerdo
Ministerial No. 14629, R.O. 989 del 30 de Julio de 1992
‐ REGLAMENTO DE PREVENCIÓN DE CONTAMINACIÓN DEL SUELO; CAPÍTULO
V; DE LAS NORMAS TÉCNICAS DE EVALUACIÓN AGROLÓGICA DE LA TIERRA,
Acuerdo Ministerial 14629, R.O. 989, del 30 de Julio de 1992.
‐ REGLAMENTO DE PREVENCIÓN DE LA CONTAMINACIÓN AMBIENTAL POR
RUIDO, Acuerdo ministerial No. 7789 R.O. /560 de 12 de Noviembre de 1990.
‐ LEY DE MINERÍA, Ley No. 045 R.O. 517 de 29 de Enero de 2009
‐ LEY ORGÁNICA REFORMATORIA A LA LEY DE MINERÍA, R.O. Nro. 37 (Segundo
Suplemento) de 16/07/2013
‐ REGLAMENTO GENERAL DE LA LEY DE MINERÍA
‐ REGLAMENTO DE RÉGIMEN ESPECIAL DE PEQUEÑA MINERÍA Y MINERÍA
ARTESANAL, Decreto Ejecutivo 120 de 4 de noviembre del 2009.
‐ RESOLUCIÓN NRO. 001 – INS – DIR –ARCOM – 2012, CONV 06 ACT 03 DE 08
DE OCTUBRE DE 2013.
‐ REGLAMENTO AMBIENTAL PARA ACTIVIDADES MINERAS (RAAM), Decreto
Ejecutivo 119, R.O. 67 del 16 de Noviembre de 2009.
‐ REFORMAS AL REGLAMENTO AMBIENTAL RAAM, R.O. 213, Jueves 27 de Marzo
de 2014 Segundo Suplemento
‐ REGLAMENTO A LA LEY DE GESTIÓN AMBIENTAL PARA LA PREVENCIÓN Y
CONTAMINACIÓN,
‐ NORMA TÉCNICA ECUATORIANA: INEN ISO 3864-1:2013
‐ ACUERDO MINISTERIAL NRO. 027 DE 22 DE FEBRERO DE 2011.
‐ ACUERDO MINISTERIAL NRO. 026, R.O. 334DE 12 DE MAYO DE 2008.
‐ ACUERDO MINISTERIAL 066, SOBRE EL INSTRUCTIVO AL REGLAMENTO DE
APLICACIÓN DE LOS MECANISMOS DE PARTICIPACIÓN SOCIAL
ESTABLECIDO EN EL DECRETO EJECUTIVO NRO. 1040, R.O. 332 (08/05/2008)
‐ AGUIRRE, Z. 2003. Manejo de fauna silvestre. Documento sistematizado dirigido
a estudiantes UNL. Loja, Ec. 31 p
‐ BALDEÓN, J.V. 1987. Conceptos Básicos y Métodos de Cálculo del Balance Hídrico.
Instituto Colombiano de Hidrología, Meteorología y Adecuación de Tierras.
‐ BUSTAMANTE V., 2015. Estudio de Idoneidad para la Obtención del Derecho de
Aprovechamiento de Aguas, Área Minera “ÁRIDOS LOJA 3” 23 DE Enero de 2015.
29 p
‐ CAÑADAS LUIS 1983. El Mapa Bioclimático y Ecológico del Ecuador
‐ JADAN A. 2013, Estudio de Componente de Flora y Fauna, Concesiones Mineras:
Karolina I, El Alcon I.

CÓDIGO: 591999
45
14. FIRMAS DE RESPONSABILIDAD
14.1. DECLARATORIA DE ORIGINALIDAD
La presente FICHA AMBIENTAL Y PLAN DE MANEJO AMBIENTAL ÁREA MINERA
ARTESANAL “ÁRIDOS LOJA 3”, CÓDIGO: 592000; fue realizada por mí, Ing. Mn. Vicente
Alberto Bustamante Alvarado, por pedido expreso de la Sra. Aida Encarnación Loja Sánchez. Por
lo que; su aplicación, ejecución y puesta en marcha está bajo la responsabilidad de la titular del
Permiso para Realizar Labores de Minería Artesanal.
Ing. Mn. Vicente Alberto Bustamante Alvarado
TÉCNICO RESPONSABLE
Telefax: 072 605 175, Celular: 085 483 132
E-mail: consulting.mining@gmail.com
Web Page: www.consulting-mine.wix.com/cdm
Dirección: Zamora: Amazonas s/n y Pío Jaramillo Alvarado
14.2. DECLARATORIA DE RESPONSABILIDAD
La presente FICHA AMBIENTAL Y PLAN DE MANEJO AMBIENTAL ÁREA MINERA
ARTESANAL “ÁRIDOS LOJA 3”, CÓDIGO: 591999; ha sido leído y analizado por mí: Sra. Aida
Encarnación Loja Sánchez. Por lo cual expreso mi conformidad con el contenido del mismo y me
responsabilizo por la aplicación del Plan de Manejo Ambiental, bajo la directriz, y dirección
asistida tanto del Ministerio de Recursos Naturales no Renovables como del Ministerio del
Ambiente.
Sra. Aida Encarnación Loja Sánchez
TITULAR DEL PERMISO PARA REALIZAR LABORES DE MINERÍA ARTESANAL
ÁREA “ARIDOS LOJA 3”, CÓDIGO: 591999

CÓDIGO: 591999
46
15. ANEXOS DE LA FICHA
 Referencia del certificado de intersección

CÓDIGO: 591999
47

CÓDIGO: 591999
48
 Archivo fotográfico
Foto 2: Depósito Aluvial y Cauce del Río
Chuchumbletza P.R.L.M.A. ÁRIDOS LOJA 3
Foto 3: Orilla opuesta sector Sur – Este del; Río
Chuchumbletza

CÓDIGO: 591999
49
 Medios de verificación del proceso de participación social: registros documentales y
fotográficos, entre otros.

CÓDIGO: 591999
50
 Registros Documentales

I
Sr. Biol.
Byron Gonzá lez González
Zamora. 09 de febrero de 2015
¡[.á lMinisterio
sgissi E,üij¡".,.,t*
.§.i rn ¡ster¡o
0,r rcc roN pnovrru*Á
i ñi'riüáiF..¡.r,,,
üeles
[qatB§Do3:y1Éd'',F
rg FEB
DIRECTOR PROV¡NCIAI DEL MINISTERIO DEL AMBIENTE DE ZAMORA CHINCHIPE
En su despacho.-
@i-A
De mi consideración:
Yo, Aida Encarnación Loja Sanchez, como titular del Permiso para Realizar Labores de Minería bajo el
Régimen de Minería Artesanal, del área denomínada "ARIDOS LOJA 3", CÓDIGO: 59f999, otorgada para
la explotación de materiales de construcción conformada por 2,00 ha, mineras dada a favor mio el 27 de
Octubre de 2014 mediante resolución Nro. MRNNR - SRM - S - 2Ot4 - 0945 - RES dado por la
Subsecretaría Regional de Minas Sur Zona 7, constante en el Registro Minero el 05 de Noviembre de
2014 ubicada en [a Parroquia El Guisme, Bomboiza del Cantén El Pangui, Gualaquiza, Provincia de
Zamora Chinchipe, Morona Santiago acudo ante vuestra autoridad para que mediante vuestra anuencia
y conforme al cumplimiento de |os Artículos 28 V 29 de la Ley de Gestión Ambiental, se pueda realizar la
respectiva Difusién del Proceso de Participación Social.
Para ello y los fines que persigo solicito respetuosaménte a su autoridad la aceptacién a consideración
positiva para llevar a cabo el M?canismo de Participación Social sobre la Ficha Ambiental y Plan de
Manejo Ambiental del área minera mencionada, para el proyecto de explotación de Materiales de
Construcción en Minería Aluvial.
A la presente solicitud me permito adjuntar el ACIA DE COORDINAC|ÓN PARA APLICACIÓN DE
MECANIMOS DE PARTICIPACTÓN SOCIAL, en elque se detalla el mecanismo seleccionado; tanto con fa
apertura y funcionamiento de un Centro de lnforrnación desde el 09 de febrero de 2015 hasta el 22 de
febrero de 2015 y una Reunión lnformativa (Rl) que se llevarán a cabo el día 22 de febrero de 2015 a las
17h00, conjuntamente a realizarse en el Local Parador Turístíco de Chuchumbletza del Barrio
Chuchumbletza de la Parroquia El Guisme del Cantón El Pangui. AsÍ mismo me permito solicitarle por
favor se asigne un técnico responsabla por perte del Ministerio del Ambiente como delegado para el
seguimiento y control de este evento.
Estando segura de contar con vuestra aceptación a trámite favorable y positivo me permito antelarle
mís sinceras gracias.
Atentamente,
.*.*.ffi#&",asanchez
TITUIAR DEI PERMISO PARA REAUZAR IABORE§ DE MINERIA ARTESANAT
ÁREA "aR¡Dos LorA 3", cónt6o: s91999
Dirección : Barrio Chuchumbletza
Celular: 09S1545814
E-mail: aida loia@vahoo.com ; consuhine.mininp@smail.com
Adjunto.-ACIA DE COORDTNACIóN PARAAPLTCACTÓN DE MACANTSMOS DE pARTtCtpACtÓN SOCIAL,
Mapa de Ubicación de la Reunión lnformativa
Copia de cédula y certificado de votación

I
$ultlsh§ rnitxrl pll
,l} ¡rfi.&-tfAt+l. Klinx(E
§TMinisterio
CelArM
ACTA DE COORDINACIóN PARA APLICACIóT*I PT ilECANISMOS DE
PARTICIPACION SOCIAL
L Antecedentes:
En cumplimiento del Marco Legal Ambiental vigente, el proponente del proyecto MINERO
ARTESANAL "ARIDOS LOJA 3", CÓO¡CO: 591999, ha indicado los trámites pertinentes
con el propósito de contar con la respectiva aprobación de la Ficha Ambiental y Plan de
Manejo Ambiental, y de esta manera regularizar la actividad de explotación de materiales
de construcción.
Al considerarse este documento una Ficha Ambiental, deberá acogerse a lo establecido
en Ley de Gestién Ambiental en los Artículos 28 y 29, por lo que se requiere coordinar
con esta Caftera de Estado la aplicación del mecanismo más adecuado para el proceso de
socializacién de la Ficha Ambiental y Plan de Manejo Ambiental y posteriormente
incorporar las observaciones en el documento en mención para aprobar el informe final,
cabe señalar que el proceso queda exento del pago de tasas por concepto de servicios de
facilitador para este tipo de estudios.
2. Coordinación aplicación de Mecanismos para !a socialización
En este contexto, y en aplicación de la normativa ambiental se coordina con el Ing. Vicente
Alberto Bustamante Alvarado, Consultor Ambiental, y Sra. Aida Encarnación Loja Sánchez,
Titular del área minera artesana¡ "ARIDOS LOJA 3", CÓotCO: 591999; para la aplicación de
lo dispuesto en el Ley de Gestión Ambiental; determinándose el siguiente procedimiento y
actividades:
3. Mecanismo Seleccionado
ilecanismo Fecha Lugar
Centro De Información
09 de febrero de 2015
hasta el 22 de febrero de
2015
Local Parador Turístico de
Chuchumbletza
Reunión Informativa
22 de febrero de 2015 a las
17h00
Local Parador Turístico de
Chuchumbletza
f,lecanismos de
Convocatoria
Fecha Lugar
. Medias de Convocatoriat

-
([dlllsñi] {af t{x.t. ¡]ii
L{ MnBLlf,dl¡fi" ff1.iIfx
4. Compromisos:
1. Sistematizar todas las observaciones emitidas por la comunidad
2. Presentar un informe del mecanismo aplicado
3. Presentar respaldos de todo lo actuado
4. Cumplir con lo establecido en el presente documento, en cuanto a la
coordinación de los mecanismos de socialización de la Ficha Ambiental del área
minera artesanal*ARIDOS LOJA 3", CÓO¡GO: 591999.
Para su constancia y cumplimiento, firman Ia presente:
l:t:
§oer¡brsb
de influencia directa
Invitaciones personales Lunes, 09 de febrero de 2015
e indirecta y autoridades
provinciales, cantonales y
parroquiales
Institución Nombre Firma
Titular MÍnero
Sra. Aida Encarnación
Loja Sánchez
Consultor Ambiental
Ing. Vicente Alberto
Bustamante Alvarado
MINISTERIO DEL
AMBIENTE DE ZAMORA
CHINCHIPE
/,,no &bi""
Zamora, 09 de febrero de 20L5

letza
3 2
1P.P.
PTO RI PARADOR TURÍSTICO
Zamora Chinchipe
Morona Santiago
760
800
840
773400
773400
773600
773600
773800
773800
774000
774000
774200
774200
774400
774400
774600
774600
9608400
9608400
9608600
9608600
9608800
9608800
9609000
9609000
9609200
9609200
SIMBOLOGÍA
Vértices Area Áridos Loja 3
PTO REUNIÓN INFORMATIVA FOTO DSC01668
Ö casa_p
Vía E45 Troncal Amazónica
ÁRE P.R.L.M.A.: ÁRIDOS LOJA 3
Bancos Arena Río Chuchumbletza
Río Chuchumbletza
PROVINCIA
Morona Santiago
Zamora Chinchipe
DATUM ELIPSOIDE: WGS 84 Z 17 S
/
Ö
Ö
ÖÖÖ
RíoZamora
Zamora Chinchipe
Morona Santiago
760
800
84
0
880
92
0
800
760
840
Chuchumbleza
UBICACIÓN DEL ÁREA: ÁRIDOS LOJA 3
ESCALA:1:5.000
MAPA DE UBICACIÓN DE LA REUNIÓN INFORMATIVA PROCESO DE PARTICIPACIÓN SOCIAL
PROYECTO EXPLOTACIÓN DE MATERIALES DE CONSTRUCCIÓN RÉGIMEN DE MINERÍA ARTESANAL
ÁREA “ARIDOS LOJA 3”, CÓDIGO: 591999
PUNTO X (ESTE) N (NORTE)
P.P. 773.940,60 9´608.926,56 P.P. – 1 100,00
1 774.040,60 9´608.926,56 1 – 2 200,00
2 774.040,60 9´608.726,56 2 – 3 100,00
3 773.940,60 9´608.726,56 3 – P.P. 200,00
DISTANCIAS (m)

LISTADO DE AUTORIDADES Y ACTORES SOCIALES INVITADOS A LA REUNIÓN INFORMATIVA
DENTRO DEL PROCESO DE PARTICIPACIÓN SOCIAL DE LA FICHA AMBIENTAL Y PLAN DE
MANEJO AMBIENTAL ÁREA MINERA ARTESANAL “ÁRIDOS LOJA 3”, CÓDIGO: 591999

AUTORIDADES INVITADAS A LA REUNIÓN INFORMATIVA
NOMBRES Y APELLIDOS DE LA AUTORIDAD INVITADA CARGO DE RESPONSABILIDAD
Sr. Biol. Byron Patricio González González DIRECTOR PROVINCIAL DEL
MINISTERIO DEL AMBIENTE EN
ZAMORA CHINCHIPE
Sr. Ing. Hugo Jairzinho Rey Landi SUBSECRETARIO REGIONAL DE
MINAS SUR ZONA 7
Sr. Ing. Cesar Ramiro Córdova Regalado DIRECTOR TÉCNICO DE
SEGUIMIENTO Y CONTROL EN
TERRITORIO ARCOM
Srta. Ing. Diana Saetama RESPONSABLE TÉCNICO DEL
CENTRO DE ATENCIÓN AL
CIUDADANO ZONAL ZAMORA
Sr. Ing. Jairo Bladimir Herrera Gonzales ALCALDE DEL CANTON EL PANGUI
Sr. Manuel Quituisaca PRESIDENTE DE LA JUNTA
PARROQUIAL DEL GUISME
Sra. Analida Loja Lituma PRESIDENTE DEL BARRIO
CHUCHUMBLETZA

MORADORES Y CIUDADANÍA INVITADA
NOMBRES Y APELLIDOS REPRESENTACIÓN
Sr. Prof. Roberth Beltrán DIRECTOR DE LA ESCUELA
GUALCOPO DUCHICELA DEL
BARRIO CUCHUMBLETZA – EL
GUISME
Sr. Luis David Loja Sánchez MORADOR DEL BARRIO
CHUCHUMBLETZA
Sr. Luis Guillermo Loja Farez MORADORA DEL BARRIO
CHUCHUMBLETZA
Srta. Ing. Maricela Andreina Loja Lituma MORADORA DEL BARRIO
CHUCHUMBLETZA
Srta. Enma Unup MORADORA DEL BARRIO
CHUCHUMBLETZA
Sr. José Luis Hidalgo MORADOR DEL BARRIO
CHUCHUMBLETZA
Sr. Wilson Loja MORADOR DEL BARRIO
CHUCHUMBLETZA
Sr. Rómulo Calle MORADOR DEL BARRIO
CHUCHUMBLETZA
Sr. Luis Romero MORADOR DEL BARRIO
CHUCHUMBLETZA
Sra. Rosario Guamán MORADORA DEL BARRIO
CHUCHUMBLETZA
Sra. Rocío Ramón MORADORA DEL BARRIO
CHUCHUMBLETZA

I
!
i
i
x
]I
Sr. lng.
Hugo Jairzinho Rey Landi
SUB§ECRETARICI REGIONAL DE MINAS SURZCII{A7
En su despacho.-
De rniconsideración:
En su despacho.-
De miconsideración:
Zamora, 09 de Febrero de 20L5
# ?a:;"ir e.[¡i¿ SrÍi W: f*:'f, tii("&
ff i i $ i fi fi i;t í'"?3'fl..i;r, I'i r; ¡; ll-l r.;,;''l m u $l ; i'+ili
§i-lf+. llr lé;7
: ifii"i¡
/ó tSt
Ai !i:,'i$8,
Por medio de la presente tengo el grato honor de diriglrnne a vuestra autoridad, para hacerle
UNA eordial invitacién a Ia a Ia REUNIÓN INFORMATIVA de Ia FICHA.AMB¡ENTAL Y PTAN DE
MANEJO AMBIEI¡TAI PARA Et PRCIYEETO DE EXPLOTAEIÓN DE MATERIALE§ DE
coN§TRUCelÓN EN MINÉRíA ALUVTAL - BAJo Et RÉGIMEN BE MINERíA ARTESATTTAL del
Per¡'niso para Realizar Labores de Minería Artesanal, ÁREn'amnos L0JA 3', eóDIGCI: SgL9g§
de Ia que soy su Titular y Proponente. EI mismo que; dentro del Proceso de Participación Social
se llevará a cabo el día 22 de febrero de 20L5 a las L7h00 en el local: Parador Turístico de
Chuchumbletza {familia Loja Sanchez}, de! barrio del mismo nombre de la Farroqula ElGuisme
del Cantón El Pangui.
Ello, es conforme de mi obligacién constante en el Título, otongado a mífavor, y eon el propésito
de dar cumplimiento a este prccesÉ de Difusión - Soclalización, rne permito así misrno adjuntar
para vtlestro conocimiento el respectivo Resumen Ejecutivo que delinea los alcances y estahtece
la metodología de trabajo tanto del proyecto minero como también de su Flan de Manejo
Arnbiental.
Por vuestra gentil atención a la presente y asistencia al evento programado le expreso mi
agradecimiento.
Atentamente,
Sra. Ai da-É ñG rfiE-Cfoldloja Sá nchez
TITULAR DEL PERMISO PARA REALIZAR LABORE§ DE MINERíA ARTESANAL
Ánra "lnloos LCIJA 3,,, cóDlGo: sgtggg
Adju nto.- Resumen Ejecutivo

q
Zamora, 09 de Febrero de 2015
Sr. Biol.
Byron Patricio González González
DIRECTOR PROVINCIAL DEL MINI§TERIO DETAMBIENTE EN ZAMORA CHINCH¡PE
En su despacho.-
Por medio de la presente tengo el grato honor de dirigirme a vuestra autoridad, para hacerle
UNA COrdiAI iNVitACiéN A IA A IA REUMÓN INFORMATIVA dE IA FICHA AMBIENTALY PI."AN DE
MANE O AMBISNTAL PARA EL PROYECTO DE EXPLOTAC6N DE MATERIALES DE
CONSTRUCCIÓN EN MINERIA AIUVIAI - BNO ET REGIMEN DE MINERIA ARTESANAL dEI
Permiso para Realizar Labores de Minería Artesanal, Angn ,,AruOOS
LOJA 3', CÓDIGO: 591999
de la que soy su Titular y Proponente. El mismo que; dentro del Proceso de Participación Social
se llevará a cabo el día 22 de febrero de 2015 a las 17h00 en el local: Parador Turístico de
Chuchumbletza (familia Loja Sánchez), del barrio del mismo nombre de la Parroquia ElGuisme
Ello, es conforrne de mi obligación constante en elTítulo, otorgado a mífavor, y con el propósito
de dar cumplimiento a este proceso de Difusión - §ocialización, rne permito así mismo adjuntar
para vuestro conocimiento el respectivo Resumen Ejecutivo que delinea los alcances y establece
la metodología de trabajo tanto del proyecto rninero como también de su Plan de Manejo
Ambiental.
Por vuestra gentil atencién a la presente y asistencia al evento programado le expreso mi
agradecimiento.
Atentamente,
Sra. Aida a §ánchez
TITULAR DET PERMISO PARA REALIZAR TABORES DE MINERÍA ARTESANAI-
Anm.,eruoos LoJA 3", cóDtco: 591999
Adjunto.- Resumen Ejecutivo
Í#tiÉ-i,*ffiHinnn,*
rrg FEB 2015 YJo^.g, tr
ffiBEffi

-
Srta. lng.
Diana Saetama
RESPON§ABLE TÉCNICO DEt CENTRO DE ATENOÓN AL CIUDADANO ZONAL ZAMORA
En su despacho.-
una cordial invitación a Ia a Ia REUNÉN ¡NFORMATIVA de Ia FICHA AMBTENTAL Y PLAN DE
MANEJO AMBIENTAL PARA Et PROYECTO DE EXPLOTACÉN DE MATERIALES DE
CONSTRUCCÉN EN MINERIA ALUVIAT - BA'O EL REGIMEN DE MINERIA ARTE§ANAL dEI
Permiso para Realizar Labores de Minería Artesanal, ARfe'aRlDOS LCIJA 3", CÓD|6O: 591999
se llevará a cabo el día 22 de febrero de 2015 a las 17h00 en el local: Parador Turístico de
Chuchumbletza (familia Loja Sanchea), del barrio del mismo nombre de la Parroquia ElGuisme
Ello, es conforme de mi obligación constante en el Título, otorgado a mífavor, y con el propósito
de dar cumplimiento a este proceso de Difusión - §ocialización, me permito así mismo adjuntar
la metodología de trabajo tanto del proyecto minero como también de su Plan de Manejo
Ambiental.
agradecimiento.
Atentamente,
,r".o,oMloja sánchez
TITUI-AR DEI PERMI§O PAIIA REiLIZIR LABORES DE MINERíAARTESANAT
ARm'aRloos LoJA 3", cóDIGo: 591999
,'o*;l;;;,;]
ií:# S..tn,, . r¡¡;.'-¡ ¡¡ Jrr" i{riss".' !
,,1.1-t 3..c. i. ;,,1'rif,P^. I
9í.if p. .'.:l't-... r.:';' - j
: ¡:,.: o /_a¿ " 7rtt5 ,
,io.: /¿..s7
i l' 'l'
/-7/a AWv
O '

-
Sr. lng.
Cesar Ramiro Córdova Regalado
DIRECTOR TÉCTUICO DE SEGUIMIENTO Y CONTROT EN TERBITORIO ARCOM
En su despacho.-
UNA COrdiAI iNVitACióN A IA A IA REUNIÓN INFORMAT¡VA dE IA FICHA AMBIENTAL Y PI.AN DE
MANE'O AMBIENTAL PARA EL PROYECTO DE EXPTOTACIÓN DE MATERIATE§ DE
CONSTRUCCIÓN EN MINERIA ALUVIAL . BA'O EL RÉGIMEN DE MINERIA ARTE§ANAT dEI
Permiso para Realizar Labores de Minería Artesanal, Ánua "lRlpOS IOJA 3", CÓDIGO: 591999
se llevará a cabo el día22 de febrero de 2015 a las 17h00 en el local: ParadorTurístico de
Chuchumbletza (familia Loja Sanchez), del barrio del mismo nombre de la Parroquia El Guisme
del Cantén El Pangui.
Ello, es conforme de mi obligación constante en el Título, otorgado a mí favor, y con el propósito
de dar cumplimiento a este proceso de Difusión - Socialización, me permito así mismo adjuntar
la metodología de trabajo tanto del proyecto minero como también de su Plan de Manejo
Ambiental.
agradecimiento.
Atentamente,
sra.Aidafrffiasánchez
TITUI.AR DEL PERMISO PARA REALIZAR LABORES DE MIilERfA ARTE§ANAL
ARm'emoos LoJA 3", cóDlco: s9x999
Fecha: [9 FEB 2ü15
Tránlite N"
Anexos:
Rccinioo trt¡r:

CÓDIGO: 591999
51
 Resultados de Laboratorio (Análisis de Agua y Sedimentos)

CÓDIGO: 591999
52
 Registro de Toma de Ruido (Valor de Fondo)

CÓDIGO: 591999
53
 Mapa 1 de 2 Ubicación del área minera
 Mapa 2 de 2 Ubicación de las Instalaciones (a utilizar en las labores mineras
artesanales)

765000
765000
766000
766000
767000
767000
768000
768000
769000
769000
770000
770000
771000
771000
772000
772000
773000
773000
774000
774000
775000
775000
776000
776000
777000
777000
9605000
9605000
9606000
9606000
9607000
9607000
9608000
9608000
9609000
9609000
9610000
9610000
9611000
9611000
SIMBOLOGÍA
P.R. L. M. A. ÁRIDOS LOJA 3
Curva nivel c/40 m
Ríos
Quebradas
5 ESCUELA
î IGLESIA
3 COLEGIO
Vías
!
casa_p 1:50.0000 1.000 2.000 3.000500
m
ESCALA GRÁFICA:
HOJA TOPOGRÁFICA: IGM
EL PANGUI (CT-ÑVI-C4)
ESCALA ORIGINAL 1:50.000
CONTIENE:
PLMA: "ÁRIDOS LOJA 3" CÓDIGO: 591999
TITULAR: Aida Encarnación Loja S. RESOLUCIÓN Nro.: MRNNR – SRM – S – 2014 – 00945 ‐ RES
REALIZÓ: ESCALA: MAPA:
SOLICITUD PARA REALIZAR LABORES DE MINERÍA ARTESANAL
PARA MATERIALES DE CONSTRUCCIÓN EN EL RÍO
CHUCHUMBLETZA
MAPA DE UBICACIÓN DEL ÁREA MINERA
__________________________________
1/2Ing. Mn. Vicente A. Bustamante A.
ELIPSOIDE DATUM WGS 84 Z 17 S

Ö
#0
3 2
1P.P.
Zamora Chinchipe
Morona Santiago
RíoChuchumbletza
760
773880
773880
773900
773900
773920
773920
773940
773940
773960
773960
773980
773980
774000
774000
774020
774020
774040
774040
774060
774060
774080
774080
774100
774100
774120
774120
9608660
9608660
9608680
9608680
9608700
9608700
9608720
9608720
9608740
9608740
9608760
9608760
9608780
9608780
9608800
9608800
9608820
9608820
9608840
9608840
9608860
9608860
9608880
9608880
9608900
9608900
9608920
9608920
9608940
9608940
9608960
9608960
0 10 205
Metros
SIMBOLOGÍA
Vértices Area Áridos Loja 3
#0Ptos. Captación Agua
Instalac. Áridos Loja 2
INSTALACIÓ
Bateria Sanitaria
Sec
1
2
3
4
Tipo
Canal de Agua con Sedimentos
Conducción 2"
Conducción Interna H2O
Devolución del Agua al Cauce Natural
Tipo_Insta
Criba
Estanque Almacenamiento
Estanque Sedimentación
Obra Captación
Rampa
ÁRIDOS LOJA 3
Bancos Arena Río Chuchumbletza
Río Chuchumbletza
PROV2001
PROVINCIA
Morona Santiago
Zamora Chinchipe
DATUM ELIPSOIDE: WGS 84 Z 17 S
ESCALA GRÁFICA:
/
Ö
Ö
ÖÖ
bletza
Zamora Chinchipe
Morona Santiago 760
PUNTO X (ESTE) N (NORTE)
P.P. 773.940,60 9´608.926,56
1 774.040,60 9´608.926,56
2 774.040,60 9´608.726,56
3 773.940,60 9´608.726,56
COORDENADAS UTM WGS 84 ZONA 17
SUR
ARIDOS LOJA 3
1:1.500
UBICACIÓN DEL ÁREA "ÁRIDOS LOJA 3"
CONTIENE:
PLMA: "ÁRIDOS LOJA 3" CÓDIGO: 591999
TITULAR: Aida Encarnación Loja S. RESOLUCIÓN Nro.: MRNNR – SRM – S – 2014 – 00945 ‐ RES
REALIZÓ: ESCALA: MAPA:
FICHA AMBIENTAL Y PLAN DE MANEJO PERMISO PARA
REALIZAR LABORES DE MINERÍA ARTESANAL “ÁRIDOS LOJA 3”,
CÓDIGO: 591999
MAPA DE UBICACIÓN DE LAS INSTALACIONES
__________________________________
2/2Ing. Mn. Vicente A. Bustamante A.

CÓDIGO: 591999
54
 Registro y Archivo Fotográfico

CÓDIGO: 591999
55
Foto 4: CIP, 22 de Febrero de 2015, Lugar, fecha y
hora de la Reunión Informativa, RI
Foto 5: Asistentes a la Reunión Informativa RI, 22 de
Febrero de 2015
Foto 6: Preparación de la Exposición y Explicación de
la F.A. y PMA del área ÁRIDOS LOJA 3
Foto 7: Exposición en la RI

F.a. los áridos loja 3 a.m 193

Más contenido relacionado

La actualidad más candente

Similar a F.a. los áridos loja 3 a.m 193

F.a. los áridos loja 3 a.m 193
