FENÓMENOS DE REMOCIÓN EN MASA
- 1. SECRETARIA NACIONAL DEGESTIÓN DE RIESGOS UNIDAD DE ANÁLISIS DE RIESGOS COORDINACIÓN ZONAL 2

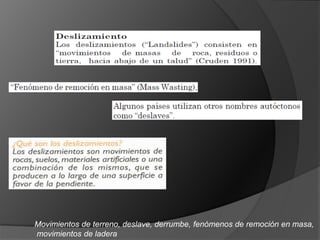

- 2. Movimientos de terreno,deslave, derrumbe, fenómenos de remoción en masa, movimientos de ladera
- 3. FACTORES DETONANTES =FACTORES CONDICIONANTES??

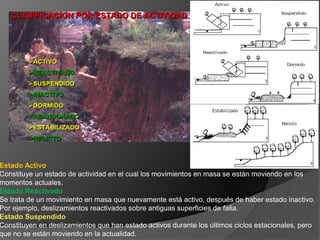

- 6. Estado Activo Constituye unestado de actividad en el cual los movimientos en masa se están moviendo en los momentos actuales. Estado Reactivado Se trata de un movimiento en masa que nuevamente está activo, después de haber estado inactivo. Por ejemplo, deslizamientos reactivados sobre antiguas superficies de falla. Estado Suspendido Constituyen en deslizamientos que han estado activos durante los últimos ciclos estacionales, pero que no se están moviendo en la actualidad.

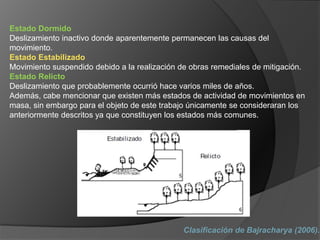

- 7. Estado Dormido Deslizamiento inactivodonde aparentemente permanecen las causas del movimiento. Estado Estabilizado Movimiento suspendido debido a la realización de obras remediales de mitigación. Estado Relicto Deslizamiento que probablemente ocurrió hace varios miles de años. Además, cabe mencionar que existen más estados de actividad de movimientos en masa, sin embargo para el objeto de este trabajo únicamente se consideraran los anteriormente descritos ya que constituyen los estados más comunes. Clasificación de Bajracharya (2006).
- 9.
- 10.
- 11.
- 12.
- 13.

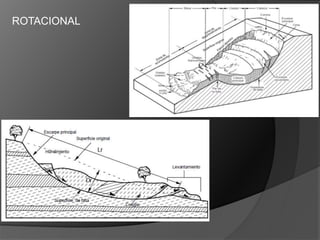

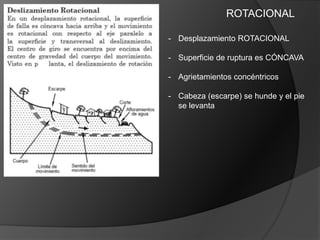

- 14. ROTACIONAL - Desplazamiento ROTACIONAL -Superficie de ruptura es CÓNCAVA - Agrietamientos concéntricos - Cabeza (escarpe) se hunde y el pie se levanta
- 15.
- 16.

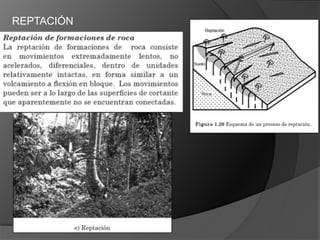

- 17.
- 20. SECRETARIA NACIONAL DEGESTIÓN DE RIESGOS UNIDAD DE ANÁLISIS DE RIESGOS COORDINACIÓN ZONAL 2

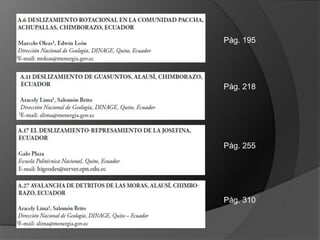

- 21. Pág. 195 Pág. 218 Pág.255 Pág. 310
- 25. SECRETARIA NACIONAL DEGESTIÓN DE RIESGOS UNIDAD DE ANÁLISIS DE RIESGOS COORDINACIÓN ZONAL 2

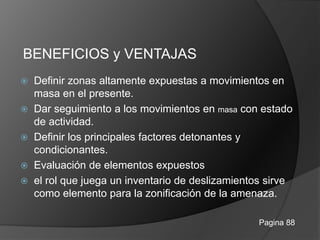

- 27. BENEFICIOS y VENTAJAS Definir zonas altamente expuestas a movimientos en masa en el presente. Dar seguimiento a los movimientos en masa con estado de actividad. Definir los principales factores detonantes y condicionantes. Evaluación de elementos expuestos el rol que juega un inventario de deslizamientos sirve como elemento para la zonificación de la amenaza. Pagina 88

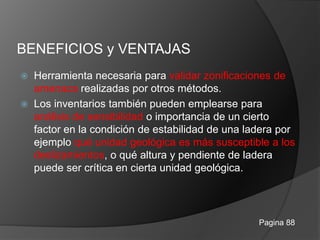

- 28. BENEFICIOS y VENTAJAS Herramienta necesaria para validar zonificaciones de amenaza realizadas por otros métodos. Los inventarios también pueden emplearse para análisis de sensibilidad o importancia de un cierto factor en la condición de estabilidad de una ladera por ejemplo qué unidad geológica es más susceptible a los deslizamientos, o qué altura y pendiente de ladera puede ser crítica en cierta unidad geológica. Pagina 88

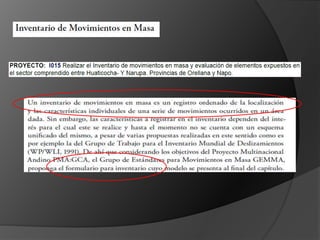

- 29. Un inventario confiablede deslizamientos es esencial para cualquier análisis de ocurrencia de deslizamientos y el establecimiento de la relación entre estos y sus condiciones ambientales.

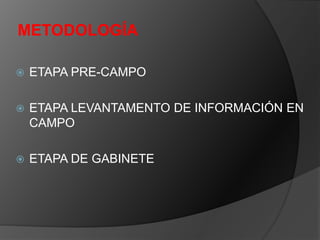

- 30. METODOLOGÍA ETAPA PRE-CAMPO ETAPA LEVANTAMENTO DE INFORMACIÓN EN CAMPO ETAPA DE GABINETE
- 31. METODOLOGÍA ETAPA PRE-CAMPO -Recopilación y revisión de la información bibliográfica y cartográfica. 1. Mapa geológico Tena escala 1: 100 000 desarrollado por INEMIN-DGGM en el año 1986. 2. Mapa topográfico escala 1:50 000 desarrollado por el IGM en formato .shp en base continua a nivel país. 3. Base de datos desarrollada por UMEVA-CZ2 donde se presenta información y la ubicación de deslizamientos con respecto a los últimos cuatro años. 4. Shapefile con información referente a ríos, poblados, tributarios menores proporcionado por el IGM de libre acceso y en base continua. 5. Informe de Movimientos en Masa en la región Andina: Una guía para la evaluación de Amenazas. 6. Orto fotografías a escala 1: 5000 y Modelos digitales de elevación con una resolución de 90 m desarrollados por SIG-TIERRAS – MAGAP que cuenta con un visor de Ortofotos de libre acceso HOJA: OIII_E2.

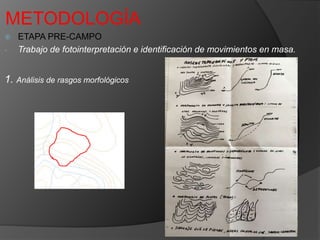

- 32. METODOLOGÍA ETAPA PRE-CAMPO -Trabajo de fotointerpretación e identificación de movimientos en masa. 1. Análisis de rasgos morfológicos

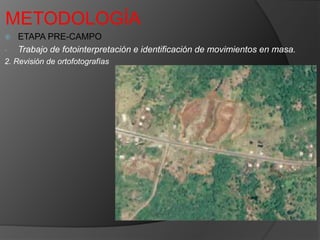

- 33. METODOLOGÍA ETAPA PRE-CAMPO -Trabajo de fotointerpretación e identificación de movimientos en masa. 2. Revisión de ortofotografías

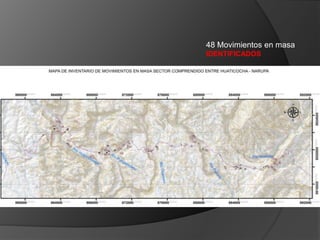

- 34. 48 Movimientos enmasa IDENTIFICADOS

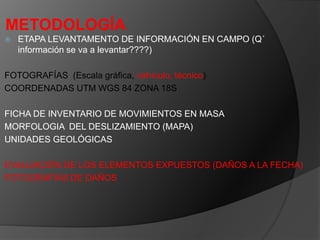

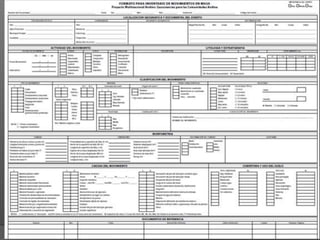

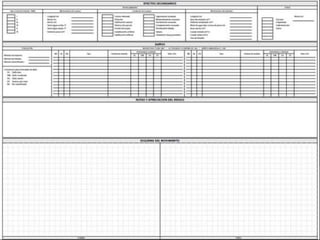

- 35. METODOLOGÍA ETAPA LEVANTAMENTODE INFORMACIÓN EN CAMPO (Q´ información se va a levantar????) FOTOGRAFÍAS (Escala gráfica, vehículo, técnico) COORDENADAS UTM WGS 84 ZONA 18S FICHA DE INVENTARIO DE MOVIMIENTOS EN MASA MORFOLOGIA DEL DESLIZAMIENTO (MAPA) UNIDADES GEOLÓGICAS EVALUACIÓN DE LOS ELEMENTOS EXPUESTOS (DAÑOS A LA FECHA) FOTOGRAFÍAS DE DAÑOS

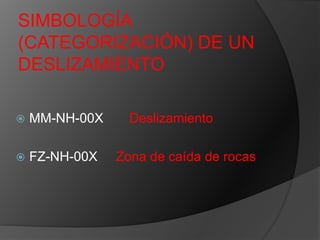

- 38. SIMBOLOGÍA (CATEGORIZACIÓN) DE UN DESLIZAMIENTO MM-NH-00X Deslizamiento FZ-NH-00X Zona de caída de rocas

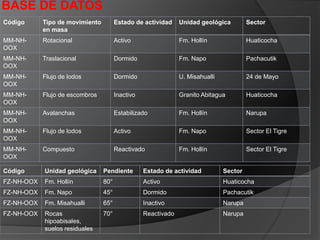

- 39. BASE DE DATOS CódigoTipo de movimiento en masa Estado de actividad Unidad geológica Sector MM-NH- OOX Rotacional Activo Fm. Hollín Huaticocha MM-NH- OOX Traslacional Dormido Fm. Napo Pachacutik MM-NH- OOX Flujo de lodos Dormido U. Misahualli 24 de Mayo MM-NH- OOX Flujo de escombros Inactivo Granito Abitagua Huaticocha MM-NH- OOX Avalanchas Estabilizado Fm. Hollín Narupa MM-NH- OOX Flujo de lodos Activo Fm. Napo Sector El Tigre MM-NH- OOX Compuesto Reactivado Fm. Hollín Sector El Tigre Código Unidad geológica Pendiente Estado de actividad Sector FZ-NH-OOX Fm. Hollín 80° Activo Huaticocha FZ-NH-OOX Fm. Napo 45° Dormido Pachacutik FZ-NH-OOX Fm. Misahualli 65° Inactivo Narupa FZ-NH-OOX Rocas hipoabisales, suelos residuales 70° Reactivado Narupa

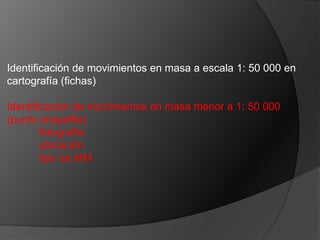

- 42. Identificación de movimientosen masa a escala 1: 50 000 en cartografía (fichas) Identificación de movimientos en masa menor a 1: 50 000 (punto shapefile) fotografía ubicación tipo de MM

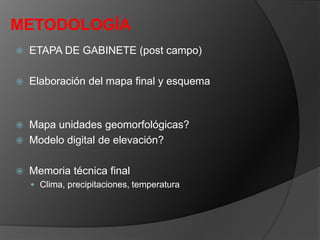

- 43. METODOLOGÍA ETAPA DEGABINETE (post campo) Elaboración del mapa final y esquema Mapa unidades geomorfológicas? Modelo digital de elevación? Memoria técnica final Clima, precipitaciones, temperatura
