Estructuras tectónicas
- 1. Estructuras tectónicas Elementos delas estructuras y tipos
- 2. Introducción La actuación delos esfuerzos tectónicos sobre la litosfera da lugar a las ESTRUCTURAS TECTÓNICAS Las estructuras tectónicas más importantes son los pliegues y las fallas
- 3. Elementos de lasestructuras tectónicas Para localizar las estructuras se toman como referencia el NORTE GEOGRÁFICO y el PLANO HORIZONTAL La línea de dirección está definida por la intersección del plano horizontal y el plano de la superficie del estrato
- 4. Elementos de lasestructuras tectónicas La dirección de un plano estructural (un estrato) es el ángulo que forma la linea de dirección con la línea del norte geográfico
- 5. Elementos de lasestructuras tectónicas El buzamiento de un estrato es el ángulo que forma el plano del estrato con el plano horizontal
- 6. Elementos de lasestructuras tectónicas La inmersión es el ángulo que forma una línea del elemento estructural (estrato o pliegue) con el plano horizontal.
- 7. Tipos de estructurastectónicas • Cuando los materiales sufren una deformación plástica se forman pliegues. • Si se supera el límite plástico se produce la rotura, originando fallas y diaclasas.
- 8. Los pliegues • Sonestructuras en forma ondulada consecuencia de la flexión de los estratos de roca. • Se originan por esfuerzos compresivos, produciendo un acortamiento de las estructuras.

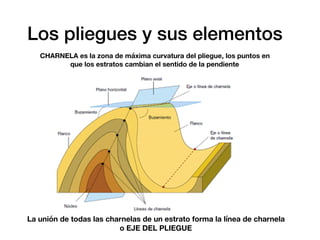

- 9. Los pliegues ysus elementos CHARNELA es la zona de máxima curvatura del pliegue, los puntos en que los estratos cambian el sentido de la pendiente La unión de todas las charnelas de un estrato forma la línea de charnela o EJE DEL PLIEGUE
- 10. Los pliegues ysus elementos INMERSIÓN es el ángulo que forma el eje del pliegue con una línea horizontal. La unión de todas las líneas de charnela de un pliegue forma el PLANO o SUPERFICIE AXIAL
- 11. Los pliegues ysus elementos VERGENCIA es el ángulo que forma el plano axial con un plano vertical El plano axial en dos partes a cada lado del mismo denominados FLANCOS. Pueden ser simétricos o no.
- 12. Clasificación de lospliegues Diferentes criterios de clasificación: - En función de hacia donde convergen o divergen las capas que los forman - En función de su vergencia (inclinación del plano axial)
- 13. Clasificación de lospliegues por la convergencia o divergencia de los estratos En los ANTICLINALES, las capas buzan hacia el exterior En los SINCLINALES, las capas buzan hacia el interior
- 14. Clasificación de lospliegues por la convergencia o divergencia de los estratos En los MONOCLINALES, uno de los flancos presenta buzamiento y el otro aparece horizontal, mostrando aspecto de rodilla flexionada.
- 15. Clasificación de lospliegues por la vergencia
- 16. Clasificación de lospliegues por la vergencia Un caso especial es cuando en los pliegues inclinados, los dos flancos buzan al mismo lado: se denomina PLIEGUE INVERTIDO
- 17. Fracturas: fallas ydiaclasas En la deformación frágil el material se rompe a favor de un plano de fractura. Con movimiento relativo de desplazamiento entre los bloques que origina la fractura se obtiene una FALLA. Sin movimiento relativo de desplazamiento entre los bloques que origina la fractura se obtiene una DIACLASA. TIPOS DE FRACTURAS
- 18. Elementos de unafalla Bloque cubierto por el plano de falla Bloque que cubre al plano de falla Plano definido por la rotura El que forma el plano de falla con el plano horizontal Línea de falla
- 19. Clasificación de lostipos de fallas El principal criterio es el movimiento relativo de los dos bloques. Movimiento vertical TIPOS DE FALLAS Movimiento horizontal Mov. horizontal + vertical Fallas normales o directas Fallas inversas Fallas de desgarre Fallas oblicuas
- 20.
- 21. Fallas normales Producidas poresfuerzos extensivos o distensivos. Techo Muro
- 22. Asociaciones de fallasnormales Fallas lístricas: conjunto de fallas en las cuales cambia el buzamiento en profundidad hasta situarse horizontales
- 23. Asociaciones de fallasnormales HORST o MACIZO TECTÓNICO: conjunto de fallas normales, en las cuales el bloque central ocupa la posición más elevada.
- 24. Asociaciones de fallasnormales GRABEN o FOSA TECTÓNICA: conjunto de fallas normales, en las cuales el bloque central ocupa la posición más hundida.

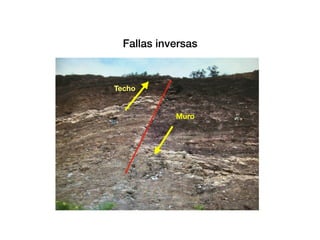

- 25. Fallas inversas Producidas poresfuerzos compresivos.
- 26.
- 27. Fallas inversas conbuzamiento de bajo ángulo Se produce CABALGAMIENTO: capas antiguas sobre capas más modernas
- 28. Estructura mixta formadapor plegamiento y rotura posterior (al superar el límite de plasticidad acaba produciéndose una fractura de tipo falla inversa). PLIEGUE-FALLA Es común que se produzca CABALGAMIENTO en estos casos.

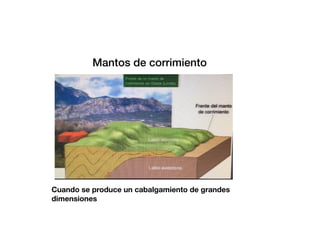

- 29. Mantos de corrimiento Cuandose produce un cabalgamiento de grandes dimensiones
- 30. Evolución de losmantos de corrimiento La erosión desmantela parte del alóctono originando Klippes y ventanas tectónicas
- 31. Evolución de losmantos de corrimiento Los elementos de un manto de corrimiento tras la erosión.
- 32. Fallas con movimientosmixtos Una FALLA OBLICUA tiene movimientos horizontales y verticales. La mayor parte de las fallas son de este tipo.
- 33. Relieves estructurales La disposiciónde los estratos origina formas singulares del paisaje Crestas
- 34. Relieves estructurales La disposiciónde los estratos origina formas singulares del paisaje Cuestas
- 35. Relieves estructurales La disposiciónde los estratos origina formas singulares del paisaje Hog-back
- 36. Relieves estructurales La disposiciónde los estratos origina formas singulares del paisaje Llanura estructural: mesas, mesetas y cerros-testigo
- 37. Relieves estructurales Relieve conforme Anticlinalescoinciden con zonas elevadas y sinclinales con las zonas deprimidas
- 38. Relieves estructurales Relieve invertido Anticlinalescoinciden con zonas deprimidas y sinclinales con las zonas elevadas formando los SINCLINALES COLGADOS
- 39. Relieves estructurales Relieve invertido Ejemplode SINCLINAL COLGADO
- 40. Relieves estructurales HORSTS yGRABENS La asociación de fallas puede dar zonas elevadas y deprimidas.
