Este documento describe la historia, proceso de fabricación, aplicaciones y características de la fibra óptica. Explica que la fibra óptica consta de un núcleo de vidrio con un índice de refracción más alto rodeado por una cubierta protectora, y que se usa para transmitir luz a largas distancias en aplicaciones de telecomunicaciones y sensores. También resume los diferentes tipos de fibra óptica y componentes asociados como conectores y cables.

1. FIBRA ÓPTICA

2. HISTORIA: CLAUDE CHAPPE (1792)

3. AUGUSTIN - JEAN FRESNEL (1820)

4. DANIEL COLLADON Y JAQUES BABINET (1840)

5. JOHN TYNDALL (1870)

6. J.L BRAID

7. CHARLES KAO

8. G.A. HOCKHAN

9. MOURER, KECK, SCHUTZ , ZIMA

10. “GENERAL TELEPHONE AND ELECTRONICS “ (1977)

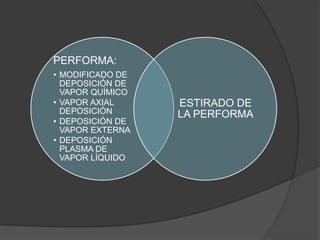

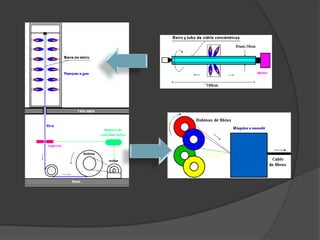

11. DAVID PAYNE Y EMMANUEL DESURVIRESPROCESO DE FABRICACIÓN

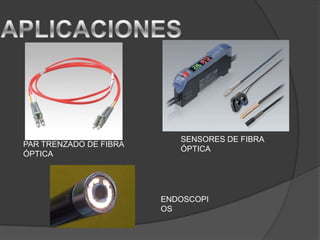

14. APLICACIONESSENSORES DE FIBRA ÓPTICAPAR TRENZADO DE FIBRA ÓPTICAENDOSCOPIOS

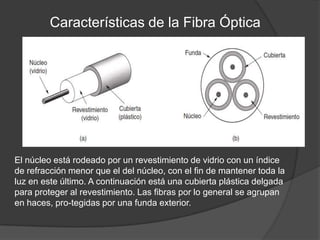

15. Características de la Fibra ÓpticaEl núcleo está rodeado por un revestimiento de vidrio con un índice de refracción menor que el del núcleo, con el fin de mantener toda la luz en este último. A continuación está una cubierta plástica delgada para proteger al revestimiento. Las fibras por lo general se agrupan en haces, pro­tegidas por una funda exterior.

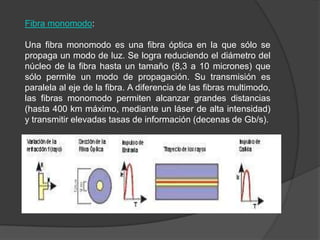

18. Fibra monomodo: Una fibra monomodo es una fibra óptica en la que sólo se propaga un modo de luz. Se logra reduciendo el diámetro del núcleo de la fibra hasta un tamaño (8,3 a 10 micrones) que sólo permite un modo de propagación. Su transmisión es paralela al eje de la fibra. A diferencia de las fibras multimodo, las fibras monomodo permiten alcanzar grandes distancias (hasta 400 km máximo, mediante un láser de alta intensidad) y transmitir elevadas tasas de información (decenas de Gb/s).

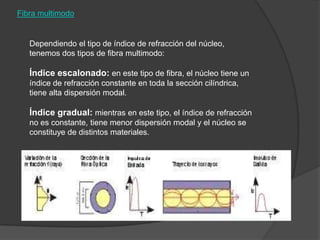

19. Fibra multimodo Dependiendo el tipo de índice de refracción del núcleo, tenemos dos tipos de fibra multimodo: Índice escalonado: en este tipo de fibra, el núcleo tiene un índice de refracción constante en toda la sección cilíndrica, tiene alta dispersión modal.Índice gradual: mientras en este tipo, el índice de refracción no es constante, tiene menor dispersión modal y el núcleo se constituye de distintos materiales.

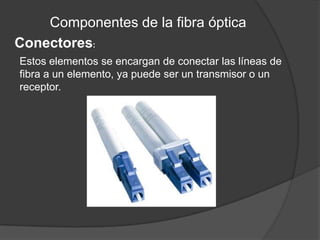

20. Componentes de la fibra ópticaConectores:Estos elementos se encargan de conectar las líneas de fibra a un elemento, ya puede ser un transmisor o un receptor.

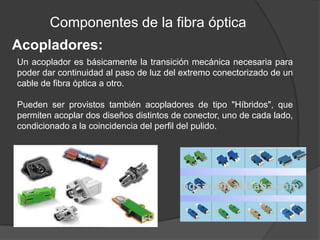

21. Componentes de la fibra ópticaAcopladores:Un acoplador es básicamente la transición mecánica necesaria para poder dar continuidad al paso de luz del extremo conectorizado de un cable de fibra óptica a otro. Pueden ser provistos también acopladores de tipo "Híbridos", que permiten acoplar dos diseños distintos de conector, uno de cada lado, condicionado a la coincidencia del perfil del pulido.

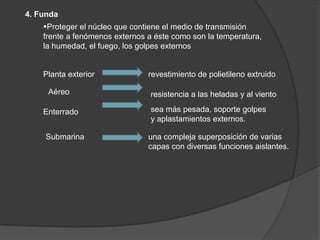

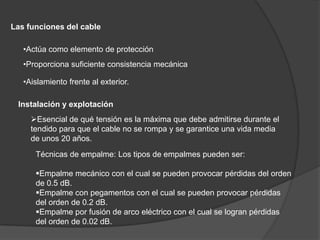

22. CABLES DE FIBRA ÓPTICAUn cable de fibra óptica está compuesto por un grupo de fibras ópticas por el cual se transmiten señales luminosas. Hiladuras de aramida Confiere la necesaria resistencia a la tracción.Los cables de fibra óptica proporcionan una alternativa sobre los coaxiales en la industria de la electrónica y las telecomunicaciones.Las funciones del cableActúa como elemento de protección
