La fibra óptica conduce la luz a través de una delgada hebra de vidrio o silicio fundido. Funciona guiando la luz mediante reflexiones internas en el núcleo, el cual tiene un índice de refracción mayor que el recubrimiento. Existen dos tipos principales: fibras multimodo, que permiten múltiples caminos para la luz, y fibras monomodo, que permiten un solo camino.

1. MEDIO DE TRANSMISIÓN:
FIBRA ÓPTICA
MANUELA SALAZAR VELILLA

2. QUE ES LA FIBRA OPTICA
La fibra óptica es una delgada hebra de vidrio o silicio fundido que conduce la
luz. Se requieren dos filamentos para una comunicación bi-direccional: TX y
RX
 El grosor del filamento es comparable al grosor de un cabello humano, es
decir, aproximadamente de 0,1 mm. En cada filamento de fibra óptica
podemos apreciar 3 componentes:
 La fuente de luz: LED o laser.
 el medio transmisor : fibra óptica.
 el detector de luz: fotodiodo.
 http://neo.lcc.uma.es/evirtual/cdd/tutorial/fisico/fibra.html

3. HISTORIA
Las ondas de luz son una forma de energía electromagnética y la idea de transmitir información por medio
de luz, como portadora, tiene más de un siglo de antigüedad. Hacia 1880, Alexander G. Bell construyó el
fotófono que enviaba mensajes vocales a corta distancia por medio de la luz. Sin embargo, resultaba inviable
por la falta de fuentes de luz adecuadas.
El empleo de fibras de vidrio como medio guía no tardó en resultar atractivo: tamaño, peso, facilidad de
manejo, flexibilidad y coste. En concreto, las fibras de vidrio permitían guiar la luz mediante múltiples
reflexiones internas de los rayos luminosos, sin embargo, en un principio presentaban elevadas atenuaciones.
En 1966 se produce un gran hito para los que serán las futuras comunicaciones por fibra óptica, y es la
publicación por Kao y Hockman de un artículo en el cual se señalaba que la atenuación observada hasta
entonces en las fibras de vidrio, no se debía a mecanismos intrínsecos sino a impurezas originadas en el
proceso de fabricación
♥http://platea.pntic.mec.es/~lmarti2/optral/cap2/fibra-2.htm

4. VENTAJAS DE LA FIBRA OPTICA
 Gran capacidad: La fibra óptica tiene la capacidad de transmitir grandes
cantidades de información, hasta 60.000 conversaciones simultáneamente
con dos fibras.Es menos costosa
 Diámetro reducido: Las fibras ópticas tienen un diámetro más pequeño
que el alambre de cobre y es más ligero que uno de capacidad similar
 Menos costosa: Es más barato por unidad de longitud que el alambre de
cobre
 Seguridad: La fibra óptica ofrece un alto grado de seguridad. Una fibra
óptica no se puede intervenir por medio de mecanismos eléctricos
convencionales como conducción superficial o inducción electromagnética
y es muy difícil de pinchar ópticamente

5. COMPOSICIÓN
 El conductor de fibra óptica esta compuesto por dos elementos
básicos:

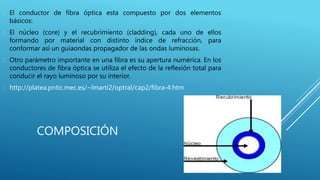

 El núcleo (core) y el recubrimiento (cladding), cada uno de ellos
formando por material con distinto índice de refracción, para
conformar así un guiaondas propagador de las ondas luminosas.
 Otro parámetro importante en una fibra es su apertura numérica. En los
conductores de fibra óptica se utiliza el efecto de la reflexión total para
conducir el rayo luminoso por su interior.
 http://platea.pntic.mec.es/~lmarti2/optral/cap2/fibra-4.htm

6. COMO FUNCIONA?

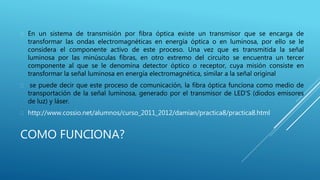

 En un sistema de transmisión por fibra óptica existe un transmisor que se encarga de
transformar las ondas electromagnéticas en energía óptica o en luminosa, por ello se le
considera el componente activo de este proceso. Una vez que es transmitida la señal
luminosa por las minúsculas fibras, en otro extremo del circuito se encuentra un tercer
componente al que se le denomina detector óptico o receptor, cuya misión consiste en
transformar la señal luminosa en energía electromagnética, similar a la señal original
 se puede decir que este proceso de comunicación, la fibra óptica funciona como medio de
transportación de la señal luminosa, generado por el transmisor de LED’S (diodos emisores
de luz) y láser.
 http://www.cossio.net/alumnos/curso_2011_2012/damian/practica8/practica8.html

7. TIPOS DE FIBRA OPTICA
 Se pueden realizar diferentes clasificaciones acerca de las fibras ópticas, pero básicamente existen
dos tipos: fibra multimodo y monomodo.

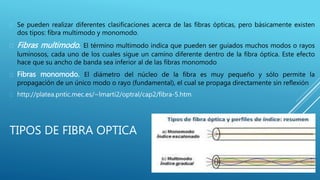

 Fibras multimodo. El término multimodo indica que pueden ser guiados muchos modos o rayos
luminosos, cada uno de los cuales sigue un camino diferente dentro de la fibra óptica. Este efecto
hace que su ancho de banda sea inferior al de las fibras monomodo
 Fibras monomodo. El diámetro del núcleo de la fibra es muy pequeño y sólo permite la
propagación de un único modo o rayo (fundamental), el cual se propaga directamente sin reflexión
 http://platea.pntic.mec.es/~lmarti2/optral/cap2/fibra-5.htm

8. ESTRUCTURA DE LOS CABLES DE
FIBRA ÓPTICA

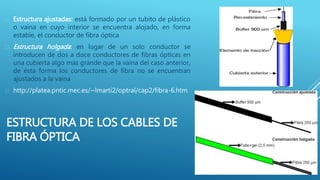

 Estructura ajustadas: está formado por un tubito de plástico
o vaina en cuyo interior se encuentra alojado, en forma
estable, el conductor de fibra óptica
 Estructura holgada: en lugar de un solo conductor se
introducen de dos a doce conductores de fibras ópticas en
una cubierta algo más grande que la vaina del caso anterior,
de ésta forma los conductores de fibra no se encuentran
ajustados a la vaina
 http://platea.pntic.mec.es/~lmarti2/optral/cap2/fibra-6.htm

9. ACOPLADORES
 Un acoplador es básicamente la transición mecánica
necesaria para poder dar continuidad al paso de luz
del extremo conectorizado de un cable de fibra óptica
a otro. Pueden ser provistos también acopladores de
tipo "Híbridos", que permiten acoplar dos diseños
distintos de conector, uno de cada lado, condicionado
a la coincidencia del perfil del pulido

10. CONECTORES

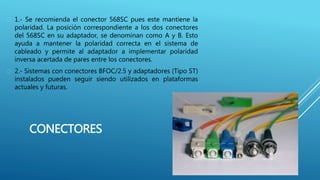

 1.- Se recomienda el conector 568SC pues este mantiene la
polaridad. La posición correspondiente a los dos conectores
del 568SC en su adaptador, se denominan como A y B. Esto
ayuda a mantener la polaridad correcta en el sistema de
cableado y permite al adaptador a implementar polaridad
inversa acertada de pares entre los conectores.
 2.- Sistemas con conectores BFOC/2.5 y adaptadores (Tipo ST)
instalados pueden seguir siendo utilizados en plataformas
actuales y futuras.

11. C
R
U
C
I
G
R
A
M
A

12.  HORIZONTAL
 2. La posición correspondiente a los dos conectores del
568SC en su adaptador, se denominan como A y B
(conectores)
 4. El término multimodo indica que pueden ser guiados
muchos modos o rayos luminosos, cada uno de los
cuales sigue un camino diferente dentro de la fibra
óptica (fibras multimodo)
 5. se introducen de dos a doce conductores de fibras
ópticas (estructura holgada)
 8. es una delgada hebra de vidrio o silicio fundido que
conduce la luz. (fibra óptica)
 10. Son capaces de soportar grandes anchos de banda
a altas velocidades de transmisión de datos (ventaja)
 11. diseñó un sistema de telegrafía óptica, que
mediante el uso de un código y torres y espejos
distribuidos a lo largo de los 200 km que separan Lille y
París, conseguía transmitir un mensaje en tan sólo
(Claude chappe)
 12. El diámetro del núcleo de la fibra es muy pequeño y
sólo permite la propagación de un único modo o rayo
(fundamental), el cual se propaga directamente sin
reflexión (fibras monomodo)

 VERTICAL
 1. se encarga de transformar las ondas
electromagnéticas en energía óptica o en luminosa, por
ello se le considera el componente activo de este
proceso (funcionamiento)
 3. está formado por un tubito de plástico o vaina en
cuyo interior se encuentra alojado, en forma estable, el
conductor de fibra óptica (estructura ajustadas)
 6. es básicamente la transición mecánica necesaria para
poder dar continuidad al paso de luz del extremo
conectorizado de un cable de fibra óptica a otro
(acoplador)
 7. un hilo muy fino de material transparente, vidrio o
materiales plásticos, por el que se envían pulsos de luz
que representan los datos a transmitir (material)
 9. El núcleo (core) y el recubrimiento (cladding) (composición)
