1. MEDIO DE TRANSMISIÓN
Fibra óptica♥
Vanesa Rueda Alzate 11♥

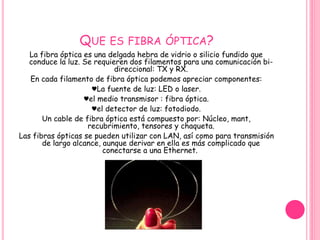

2. QUE ES FIBRA ÓPTICA?
La fibra óptica es una delgada hebra de vidrio o silicio fundido que
conduce la luz. Se requieren dos filamentos para una comunicación bi-direccional:
TX y RX.
En cada filamento de fibra óptica podemos apreciar componentes:
♥La fuente de luz: LED o laser.
♥el medio transmisor : fibra óptica.
♥el detector de luz: fotodiodo.
Un cable de fibra óptica está compuesto por: Núcleo, mant,
recubrimiento, tensores y chaqueta.
Las fibras ópticas se pueden utilizar con LAN, así como para transmisión
de largo alcance, aunque derivar en ella es más complicado que
conectarse a una Ethernet.

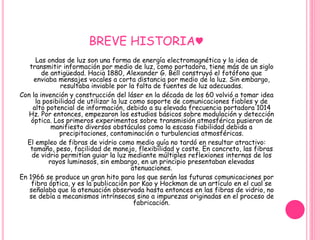

3. BREVE HISTORIA♥
Las ondas de luz son una forma de energía electromagnética y la idea de
transmitir información por medio de luz, como portadora, tiene más de un siglo
de antigüedad. Hacia 1880, Alexander G. Bell construyó el fotófono que
enviaba mensajes vocales a corta distancia por medio de la luz. Sin embargo,
resultaba inviable por la falta de fuentes de luz adecuadas.
Con la invención y construcción del láser en la década de los 60 volvió a tomar idea
la posibilidad de utilizar la luz como soporte de comunicaciones fiables y de
alto potencial de información, debido a su elevada frecuencia portadora 1014
Hz. Por entonces, empezaron los estudios básicos sobre modulación y detección
óptica. Los primeros experimentos sobre transmisión atmosférica pusieron de
manifiesto diversos obstáculos como la escasa fiabilidad debida a
precipitaciones, contaminación o turbulencias atmosféricas.
El empleo de fibras de vidrio como medio guía no tardó en resultar atractivo:
tamaño, peso, facilidad de manejo, flexibilidad y coste. En concreto, las fibras
de vidrio permitían guiar la luz mediante múltiples reflexiones internas de los
rayos luminosos, sin embargo, en un principio presentaban elevadas
atenuaciones.
En 1966 se produce un gran hito para los que serán las futuras comunicaciones por
fibra óptica, y es la publicación por Kao y Hockman de un artículo en el cual se
señalaba que la atenuación observada hasta entonces en las fibras de vidrio, no
se debía a mecanismos intrínsecos sino a impurezas originadas en el proceso de
fabricación.

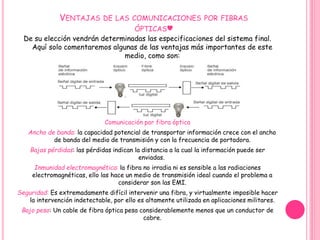

4. VENTAJAS DE LAS COMUNICACIONES POR FIBRAS
ÓPTICAS♥
De su elección vendrán determinadas las especificaciones del sistema final.
Aquí solo comentaremos algunas de las ventajas más importantes de este
medio, como son:
Comunicación por fibra óptica
Ancho de banda: la capacidad potencial de transportar información crece con el ancho
de banda del medio de transmisión y con la frecuencia de portadora.
Bajas pérdidas: las pérdidas indican la distancia a la cual la información puede ser
enviadas.
Inmunidad electromagnética: la fibra no irradia ni es sensible a las radiaciones
electromagnéticas, ello las hace un medio de transmisión ideal cuando el problema a
considerar son las EMI.
Seguridad: Es extremadamente difícil intervenir una fibra, y virtualmente imposible hacer
la intervención indetectable, por ello es altamente utilizada en aplicaciones militares.
Bajo peso: Un cable de fibra óptica pesa considerablemente menos que un conductor de
cobre.

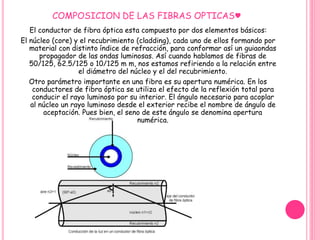

5. COMPOSICION DE LAS FIBRAS OPTICAS♥
El conductor de fibra óptica esta compuesto por dos elementos básicos:
El núcleo (core) y el recubrimiento (cladding), cada uno de ellos formando por
material con distinto índice de refracción, para conformar así un guiaondas
propagador de las ondas luminosas. Así cuando hablamos de fibras de
50/125, 62.5/125 o 10/125 m m, nos estamos refiriendo a la relación entre
el diámetro del núcleo y el del recubrimiento.
Otro parámetro importante en una fibra es su apertura numérica. En los
conductores de fibra óptica se utiliza el efecto de la reflexión total para
conducir el rayo luminoso por su interior. El ángulo necesario para acoplar
al núcleo un rayo luminoso desde el exterior recibe el nombre de ángulo de
aceptación. Pues bien, el seno de este ángulo se denomina apertura
numérica.

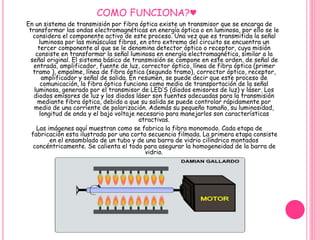

6. COMO FUNCIONA?♥
En un sistema de transmisión por fibra óptica existe un transmisor que se encarga de
transformar las ondas electromagnéticas en energía óptica o en luminosa, por ello se le
considera el componente activo de este proceso. Una vez que es transmitida la señal
luminosa por las minúsculas fibras, en otro extremo del circuito se encuentra un
tercer componente al que se le denomina detector óptico o receptor, cuya misión
consiste en transformar la señal luminosa en energía electromagnética, similar a la
señal original. El sistema básico de transmisión se compone en este orden, de señal de
entrada, amplificador, fuente de luz, corrector óptico, línea de fibra óptica (primer
tramo ), empalme, línea de fibra óptica (segundo tramo), corrector óptico, receptor,
amplificador y señal de salida. En resumen, se puede decir que este proceso de
comunicación, la fibra óptica funciona como medio de transportación de la señal
luminosa, generado por el transmisor de LED’S (diodos emisores de luz) y láser. Los
diodos emisores de luz y los diodos láser son fuentes adecuadas para la transmisión
mediante fibra óptica, debido a que su salida se puede controlar rápidamente por
medio de una corriente de polarización. Además su pequeño tamaño, su luminosidad,
longitud de onda y el bajo voltaje necesario para manejarlos son características
atractivas.
Las imágenes aquí muestran como se fabrica la fibra monomodo. Cada etapa de
fabricación esta ilustrada por una corta secuencia filmada. La primera etapa consiste
en el ensamblado de un tubo y de una barra de vidrio cilíndrico montados
concéntricamente. Se calienta el todo para asegurar la homogeneidad de la barra de
vidrio.

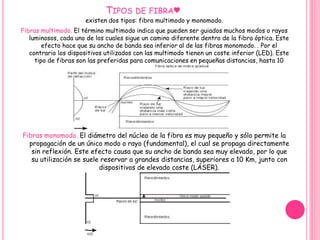

7. TIPOS DE FIBRA♥
existen dos tipos: fibra multimodo y monomodo.
Fibras multimodo. El término multimodo indica que pueden ser guiados muchos modos o rayos
luminosos, cada uno de los cuales sigue un camino diferente dentro de la fibra óptica. Este
efecto hace que su ancho de banda sea inferior al de las fibras monomodo. . Por el
contrario los dispositivos utilizados con las multimodo tienen un coste inferior (LED). Este
tipo de fibras son las preferidas para comunicaciones en pequeñas distancias, hasta 10
Km.
Fibras monomodo. El diámetro del núcleo de la fibra es muy pequeño y sólo permite la
propagación de un único modo o rayo (fundamental), el cual se propaga directamente
sin reflexión. Este efecto causa que su ancho de banda sea muy elevado, por lo que
su utilización se suele reservar a grandes distancias, superiores a 10 Km, junto con
dispositivos de elevado coste (LÁSER).

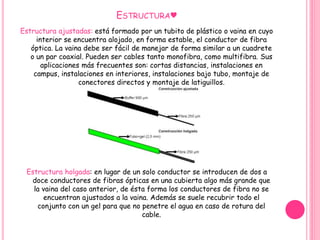

8. ESTRUCTURA♥
Estructura ajustadas: está formado por un tubito de plástico o vaina en cuyo
interior se encuentra alojado, en forma estable, el conductor de fibra
óptica. La vaina debe ser fácil de manejar de forma similar a un cuadrete
o un par coaxial. Pueden ser cables tanto monofibra, como multifibra. Sus
aplicaciones más frecuentes son: cortas distancias, instalaciones en
campus, instalaciones en interiores, instalaciones bajo tubo, montaje de
conectores directos y montaje de latiguillos.
Estructura holgada: en lugar de un solo conductor se introducen de dos a
doce conductores de fibras ópticas en una cubierta algo más grande que
la vaina del caso anterior, de ésta forma los conductores de fibra no se
encuentran ajustados a la vaina. Además se suele recubrir todo el
conjunto con un gel para que no penetre el agua en caso de rotura del
cable.

9. ACOPLADORES:
Un acoplador es básicamente la transición mecánica necesaria para poder dar
continuidad al paso de luz del extremo conectorizado de un cable de fibra
óptica a otro. Pueden ser provistos también acopladores de tipo "Híbridos",
que permiten acoplar dos diseños distintos de conector, uno de cada lado,
condicionado a la coincidencia del perfil del pulido. Para ver el gráfico
seleccione la op.ción "Descargar“.
CONECTORES:
1.- Se recomienda el conector 568SC pues este mantiene la polaridad. La
posición correspondiente a los dos conectores del 568SC en su adaptador,
se denominan como A y B. Esto ayuda a mantener la polaridad correcta en el
sistema de cableado y permite al adaptador a implementar polaridad
inversa acertada de pares entre los conectores.
2.- Sistemas con conectores BFOC/2.5 y adaptadores (Tipo ST) instalados
pueden seguir siendo utilizados en plataformas actuales y futuras.

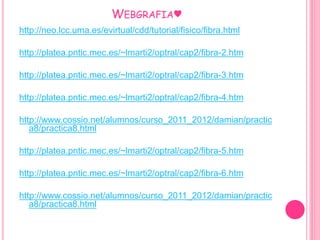

10. WEBGRAFIA♥
http://neo.lcc.uma.es/evirtual/cdd/tutorial/fisico/fibra.html
http://platea.pntic.mec.es/~lmarti2/optral/cap2/fibra-2.htm
http://platea.pntic.mec.es/~lmarti2/optral/cap2/fibra-3.htm
http://platea.pntic.mec.es/~lmarti2/optral/cap2/fibra-4.htm
http://www.cossio.net/alumnos/curso_2011_2012/damian/practic
a8/practica8.html
http://platea.pntic.mec.es/~lmarti2/optral/cap2/fibra-5.htm
http://platea.pntic.mec.es/~lmarti2/optral/cap2/fibra-6.htm
http://www.cossio.net/alumnos/curso_2011_2012/damian/practic
a8/practica8.html

11. PREGUNTAS DE CRUCIGRAMA♥

12. CRUCIGRAMA♥
