FIBRA OPTICA
Marcela Murillo
FIBRA OPTICA
es una delgada hebra de vidrio o silicio fundido que
conduce la luz. Se requieren dos filamentos para una
comunicación bi-direccional: TX y RX.
El grosor del filamento es comparable al grosor de un
cabello humano, es decir, aproximadamente de 0,1
mm. En cada filamento de fibra óptica podemos
apreciar 3 componentes:
 La fuente de luz: LED o laser.
 el medio transmisor : fibra óptica.
 el detector de luz: fotodiodo.
Un cable de fibra óptica está compuesto por: Núcleo,
manto,recubrimiento, tensores y chaqueta.

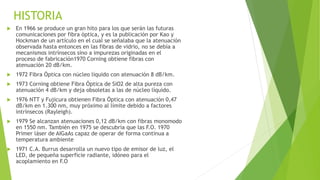

HISTORIA
 En 1966 se produce un gran hito para los que serán las futuras
comunicaciones por fibra óptica, y es la publicación por Kao y
Hockman de un artículo en el cual se señalaba que la atenuación
observada hasta entonces en las fibras de vidrio, no se debía a
mecanismos intrínsecos sino a impurezas originadas en el
proceso de fabricación1970 Corning obtiene fibras con
atenuación 20 dB/km.
 1972 Fibra Óptica con núcleo líquido con atenuación 8 dB/km.
 1973 Corning obtiene Fibra Óptica de SiO2 de alta pureza con
atenuación 4 dB/km y deja obsoletas a las de núcleo líquido.
 1976 NTT y Fujicura obtienen Fibra Óptica con atenuación 0,47
dB/km en 1.300 nm, muy próximo al límite debido a factores
intrínsecos (Rayleigh).
 1979 Se alcanzan atenuaciones 0,12 dB/km con fibras monomodo
en 1550 nm. También en 1975 se descubría que las F.O. 1970
Primer láser de AIGaAs capaz de operar de forma continua a
temperatura ambiente
 1971 C.A. Burrus desarrolla un nuevo tipo de emisor de luz, el
LED, de pequeña superficie radiante, idóneo para el
acoplamiento en F.O

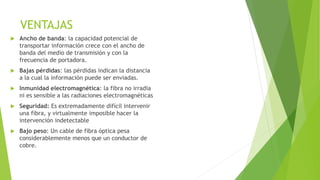

VENTAJAS
 Ancho de banda: la capacidad potencial de
transportar información crece con el ancho de
banda del medio de transmisión y con la
frecuencia de portadora.
 Bajas pérdidas: las pérdidas indican la distancia
a la cual la información puede ser enviadas.
 Inmunidad electromagnética: la fibra no irradia
ni es sensible a las radiaciones electromagnéticas
 Seguridad: Es extremadamente difícil intervenir
una fibra, y virtualmente imposible hacer la
intervención indetectable
 Bajo peso: Un cable de fibra óptica pesa
considerablemente menos que un conductor de
cobre.

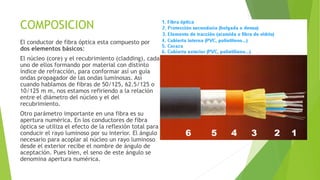

COMPOSICION
El conductor de fibra óptica esta compuesto por
dos elementos básicos:
El núcleo (core) y el recubrimiento (cladding), cada
uno de ellos formando por material con distinto
índice de refracción, para conformar así un guía
ondas propagador de las ondas luminosas. Así
cuando hablamos de fibras de 50/125, 62.5/125 o
10/125 m m, nos estamos refiriendo a la relación
entre el diámetro del núcleo y el del
recubrimiento.
Otro parámetro importante en una fibra es su
apertura numérica. En los conductores de fibra
óptica se utiliza el efecto de la reflexión total para
conducir el rayo luminoso por su interior. El ángulo
necesario para acoplar al núcleo un rayo luminoso
desde el exterior recibe el nombre de ángulo de
aceptación. Pues bien, el seno de este ángulo se
denomina apertura numérica.
COMO FUNCIONA
 funciona como medio de transportación
de la señal luminosa, generado por el
transmisor de LED’S (diodos emisores de
luz) y láser. Los diodos emisores de luz y
los diodos láser son fuentes adecuadas
para la transmisión mediante fibra
óptica, debido a que su salida se puede
controlar rápidamente por medio de una
corriente de polarización. Además su
pequeño tamaño, su luminosidad,
longitud de onda y el bajo voltaje
necesario para manejarlos son
características atractivas.

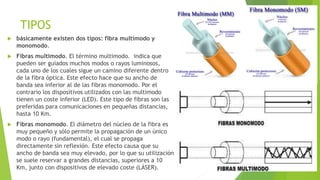

TIPOS
 básicamente existen dos tipos: fibra multimodo y
monomodo.
 Fibras multimodo. El término multimodo. indica que
pueden ser guiados muchos modos o rayos luminosos,
cada uno de los cuales sigue un camino diferente dentro
de la fibra óptica. Este efecto hace que su ancho de
banda sea inferior al de las fibras monomodo. Por el
contrario los dispositivos utilizados con las multimodo
tienen un coste inferior (LED). Este tipo de fibras son las
preferidas para comunicaciones en pequeñas distancias,
hasta 10 Km.
 Fibras monomodo. El diámetro del núcleo de la fibra es
muy pequeño y sólo permite la propagación de un único
modo o rayo (fundamental), el cual se propaga
directamente sin reflexión. Este efecto causa que su
ancho de banda sea muy elevado, por lo que su utilización
se suele reservar a grandes distancias, superiores a 10
Km, junto con dispositivos de elevado coste (LÁSER).

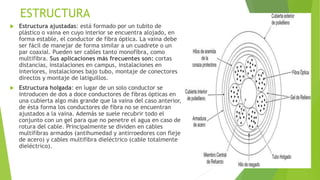

ESTRUCTURA
 Estructura ajustadas: está formado por un tubito de
plástico o vaina en cuyo interior se encuentra alojado, en
forma estable, el conductor de fibra óptica. La vaina debe
ser fácil de manejar de forma similar a un cuadrete o un
par coaxial. Pueden ser cables tanto monofibra, como
multifibra. Sus aplicaciones más frecuentes son: cortas
distancias, instalaciones en campus, instalaciones en
interiores, instalaciones bajo tubo, montaje de conectores
directos y montaje de latiguillos.
 Estructura holgada: en lugar de un solo conductor se
introducen de dos a doce conductores de fibras ópticas en
una cubierta algo más grande que la vaina del caso anterior,
de ésta forma los conductores de fibra no se encuentran
ajustados a la vaina. Además se suele recubrir todo el
conjunto con un gel para que no penetre el agua en caso de
rotura del cable. Principalmente se dividen en cables
multifibras armados (antihumedad y antirroedores con fleje
de acero) y cables multifibra dieléctrico (cable totalmente
dieléctrico).

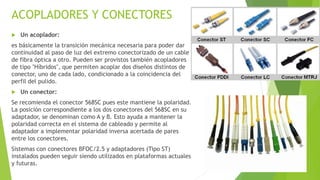

ACOPLADORES Y CONECTORES
 Un acoplador:
es básicamente la transición mecánica necesaria para poder dar
continuidad al paso de luz del extremo conectorizado de un cable
de fibra óptica a otro. Pueden ser provistos también acopladores
de tipo "Híbridos", que permiten acoplar dos diseños distintos de
conector, uno de cada lado, condicionado a la coincidencia del
perfil del pulido.
 Un conector:
Se recomienda el conector 568SC pues este mantiene la polaridad.
La posición correspondiente a los dos conectores del 568SC en su
adaptador, se denominan como A y B. Esto ayuda a mantener la
polaridad correcta en el sistema de cableado y permite al
adaptador a implementar polaridad inversa acertada de pares
entre los conectores.
Sistemas con conectores BFOC/2.5 y adaptadores (Tipo ST)
instalados pueden seguir siendo utilizados en plataformas actuales
y futuras.
1
1
2
2 3 4 6
3
5
5
6
4

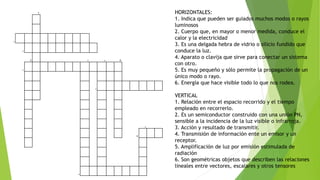

HORIZONTALES:
1. Indica que pueden ser guiados muchos modos o rayos
luminosos
2. Cuerpo que, en mayor o menor medida, conduce el
calor y la electricidad
3. Es una delgada hebra de vidrio o silicio fundido que
conduce la luz.
4. Aparato o clavija que sirve para conectar un sistema
con otro.
5. Es muy pequeño y sólo permite la propagación de un
único modo o rayo.
6. Energía que hace visible todo lo que nos rodea.
VERTICAL
1. Relación entre el espacio recorrido y el tiempo
empleado en recorrerlo.
2. Es un semiconductor construido con una unión PN,
sensible a la incidencia de la luz visible o infrarroja.
3. Acción y resultado de transmitir.
4. Transmisión de información ente un emisor y un
receptor.
5. Amplificación de luz por emisión estimulada de
radiación
6. Son geométricas objetos que describen las relaciones
lineales entre vectores, escalares y otros tensores

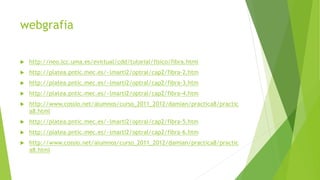

webgrafia
 http://neo.lcc.uma.es/evirtual/cdd/tutorial/fisico/fibra.html
 http://platea.pntic.mec.es/~lmarti2/optral/cap2/fibra-2.htm
 http://platea.pntic.mec.es/~lmarti2/optral/cap2/fibra-3.htm
 http://platea.pntic.mec.es/~lmarti2/optral/cap2/fibra-4.htm
 http://www.cossio.net/alumnos/curso_2011_2012/damian/practica8/practic
a8.html
 http://platea.pntic.mec.es/~lmarti2/optral/cap2/fibra-5.htm
 http://platea.pntic.mec.es/~lmarti2/optral/cap2/fibra-6.htm
 http://www.cossio.net/alumnos/curso_2011_2012/damian/practica8/practic
a8.html
