Este documento resume tres tipos de fibra óptica según su composición, dos tipos de cable de fibra óptica según su estructura (ajustada y holgada), y describe brevemente las propiedades de la fibra óptica, incluyendo sus propiedades ópticas, de transmisión, físicas y geométricas.

1. PRESENTADO POR:
JESÚS COBA
RUBÉN CAMPI
Fibra óptica

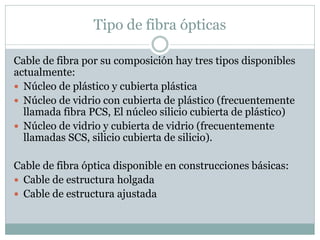

2. Tipo de fibra ópticas
Cable de fibra por su composición hay tres tipos disponibles
actualmente:
 Núcleo de plástico y cubierta plástica
 Núcleo de vidrio con cubierta de plástico (frecuentemente
llamada fibra PCS, El núcleo silicio cubierta de plástico)
 Núcleo de vidrio y cubierta de vidrio (frecuentemente
llamadas SCS, silicio cubierta de silicio).
Cable de fibra óptica disponible en construcciones básicas:
 Cable de estructura holgada
 Cable de estructura ajustada

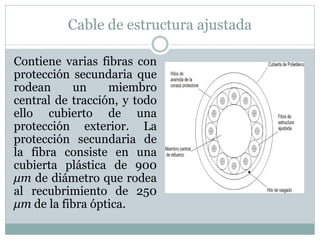

3. Cable de estructura ajustada
Contiene varias fibras con
protección secundaria que
rodean un miembro
central de tracción, y todo
ello cubierto de una
protección exterior. La
protección secundaria de
la fibra consiste en una
cubierta plástica de 900
μm de diámetro que rodea
al recubrimiento de 250
μm de la fibra óptica.

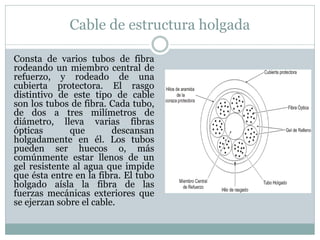

4. Cable de estructura holgada
Consta de varios tubos de fibra
rodeando un miembro central de
refuerzo, y rodeado de una
cubierta protectora. El rasgo
distintivo de este tipo de cable
son los tubos de fibra. Cada tubo,
de dos a tres milímetros de
diámetro, lleva varias fibras
ópticas que descansan
holgadamente en él. Los tubos
pueden ser huecos o, más
comúnmente estar llenos de un
gel resistente al agua que impide
que ésta entre en la fibra. El tubo
holgado aísla la fibra de las
fuerzas mecánicas exteriores que
se ejerzan sobre el cable.

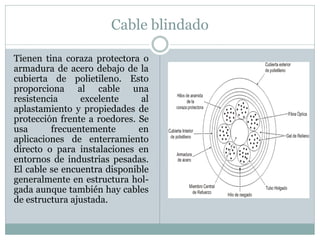

5. Cable blindado
Tienen tina coraza protectora o
armadura de acero debajo de la
cubierta de polietileno. Esto
proporciona al cable una
resistencia excelente al
aplastamiento y propiedades de
protección frente a roedores. Se
usa frecuentemente en
aplicaciones de enterramiento
directo o para instalaciones en
entornos de industrias pesadas.
El cable se encuentra disponible
generalmente en estructura hol-
gada aunque también hay cables
de estructura ajustada.

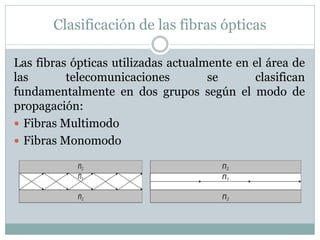

6. Clasificación de las fibras ópticas
Las fibras ópticas utilizadas actualmente en el área de
las telecomunicaciones se clasifican
fundamentalmente en dos grupos según el modo de
propagación:
 Fibras Multimodo
 Fibras Monomodo

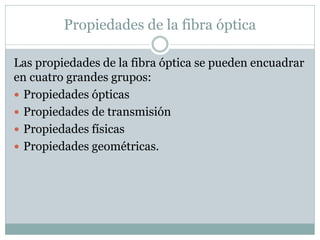

7. Propiedades de la fibra óptica
Las propiedades de la fibra óptica se pueden encuadrar
en cuatro grandes grupos:
 Propiedades ópticas
 Propiedades de transmisión
 Propiedades físicas
 Propiedades geométricas.

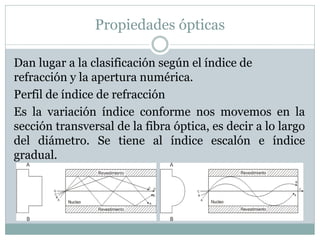

8. Propiedades ópticas
Dan lugar a la clasificación según el índice de
refracción y la apertura numérica.
Perfil de índice de refracción
Es la variación índice conforme nos movemos en la
sección transversal de la fibra óptica, es decir a lo largo
del diámetro. Se tiene al índice escalón e índice
gradual.

9. Propiedades ópticas
Apertura Numérica (NA)
Es un parámetro que da idea de la cantidad de luz que
puede ser guiada por una fibra óptica. Por lo tanto
cuanto mayor es la magnitud de la apertura numérica
de una fibra, mayor es la cantidad de luz que puede
guiar o lo que es lo mismo, mas cantidad de luz es
capaz de aceptar en su núcleo.

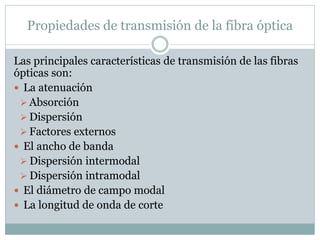

10. Propiedades de transmisión de la fibra óptica
Las principales características de transmisión de las fibras
ópticas son:
 La atenuación
 Absorción
 Dispersión
 Factores externos
 El ancho de banda
 Dispersión intermodal
 Dispersión intramodal
 El diámetro de campo modal
 La longitud de onda de corte

11. Propiedades físicas de la fibra óptica
Las propiedades físicas más importantes son sus
propiedades mecánicas las cuales son:
 Modulo de Young (700 kp/mm2 )
 Carga de Rotura (400 kp/mm2)
 Alargamiento en el punto de rotura ( 5 %)
 Coeficiente de dilatación (0,5.10E-6 °C)

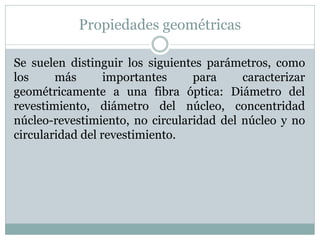

12. Propiedades geométricas
Se suelen distinguir los siguientes parámetros, como
los más importantes para caracterizar
geométricamente a una fibra óptica: Diámetro del
revestimiento, diámetro del núcleo, concentridad
núcleo-revestimiento, no circularidad del núcleo y no
circularidad del revestimiento.
