La fibra óptica transmite luz a través de filamentos delgados de vidrio o silicio. Existen dos tipos principales: fibra multimodo, que permite múltiples caminos para la luz y se usa para distancias cortas, y fibra monomodo, que permite un solo camino y puede transmitir a distancias mayores. La fibra óptica ofrece ventajas como gran ancho de banda, baja atenuación, inmunidad al ruido electromagnético y capacidad para transmitir grandes cantidades de datos a alta velocidad
es un medio de transmisión, empleado habitualmente en redes de datos y telecomunicaciones, consistente en un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede provenir de un láser o un diodo led.
Las fibras se utilizan ampliamente en telecomunicaciones, ya que permiten enviar gran cantidad de datos a una gran distancia, con velocidades similares a las de la radio y superiores a las de un cable convencional. Son el medio de transmisión por cable más avanzado, al ser inmune a las interferencias electromagnéticas, y también se utilizan para redes locales donde se necesite aprovechar las ventajas de la fibra óptica sobre otros medios de transmisión.
es un medio de transmisión, empleado habitualmente en redes de datos y telecomunicaciones, consistente en un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede provenir de un láser o un diodo led.
Las fibras se utilizan ampliamente en telecomunicaciones, ya que permiten enviar gran cantidad de datos a una gran distancia, con velocidades similares a las de la radio y superiores a las de un cable convencional. Son el medio de transmisión por cable más avanzado, al ser inmune a las interferencias electromagnéticas, y también se utilizan para redes locales donde se necesite aprovechar las ventajas de la fibra óptica sobre otros medios de transmisión.
Calcular la máxima tasa de transmisión de datos posible para un sistema de fibra óptica e identificar los factores que causan la atenuación de la luz al viajar a través de la fibra. Preparar un cálculo de pérdida para un sistema de fibra óptica.
Distinguimos dos tipos de medios: guiados y no guiados. En ambos casos la transmisión se realiza por medio de ondas electromagnéticas. Los medios guiados conducen (guían) las ondas a través de un camino físico, ejemplos de estos medios son el cable coaxial, la fibra óptica y el par trenzado
2. Integrantes Tania Pamela Borrego Alvarado Juan Carlos Garza Espindola Melissa Adriana Juárez Chapa
3. FIBRA OPTICA La fibra óptica es una delgada hebra de vidrio o silicio fundido que conduce la luz. Se requieren dos filamentos para una comunicación bi-direccional: TX y RX. El grosor del filamento es comparable al grosor de un cabello humano, es decir, aproximadamente de 0,1 mm. En cada filamento de fibra óptica podemos apreciar 3 componentes: La fuente de luz: LED o laser. el medio transmisor : fibra óptica. el detector de luz: fotodiodo.
4. Datos Generales Una de las características más notoria de la fibra óptica es su tamaño, que en la mayoría de los casos es de revestimiento 125 micras de diámetro, La cantidad de información transmitida es enorme, si se compara cables tipo TAB, los cuales tienen un grosor de 8 cm. Transmite 2400 llamadas simultáneas; en comparación las fibras ópticas alcanzan las 30.720 llamadas simultáneas. . La fibra es el soporte ideal por todas las ventajas que brinda, tales como: Supresión de ruidos en las transmisiones. Red redundante. Conexión directa desde centrales hasta su empresa. Alta confiabilidad y privacidad en sus comunicaciones telefónicas. Posibilidad de daño casi nula. Tiempos de respuesta mínimos en la reparación de daños. Mayor número y rapidez en la solicitud y entrega de nuevos servicios. Gran ancho de banda
5. También la fibra óptica es una plataforma para la prestación de otros servicios, como: Transmisión de datos de Alta Velocidad Enlaces E1 (2Mb/s) para conexión de PABX La posibilidad en el futuro de conexión de nuevos servicios como multimedia o sistemas de televisión por cable. La fibra óptica ha venido a revolucionar la comunicación de datos ya que tiene las siguientes ventajas: Gran ancho de banda (alrededor de 14Hz) Muy pequeña y ligera Muy baja atenuación Inmunidad al ruido electromagnético
7. VENTAJAS Insensibilidad a la interferencia electromagnética, como ocurre cuando un alambre telefónico pierde parte de su señal a otro. · Las fibras no pierden luz, por lo que la transmisión es también segura y no puede ser perturbada. · Carencia de señales eléctricas en la fibra, por lo que no pueden dar sacudidas ni otros peligros. Son convenientes por lo tanto para trabajar en ambientes explosivos. · Liviandad y reducido tamaño del cable capaz de llevar un gran número de señales. · Sin puesta a tierra de señales, como ocurre con alambres de cobre que quedan en contacto con ambientes metálicos. · Compatibilidad con la tecnología digital. · Fácil de instalar.
8. DESVENTAJAS El costo ·Fragilidad de las fibras. ·Disponibilidad limitada de conectores. Dificultad de reparar un cable de fibras roto en el campo.
9. TIPOS: Las diferentes trayectorias que puede seguir un haz de luz en el interior de una fibra se denominan modos de propagación. Y según el modo de propagación tendremos dos tipos de fibra óptica: multimodo y monomodo.
10. Fibra multimodo Una fibra multimodo es aquella en la que los haces de luz pueden circular por más de un modo o camino. Esto supone que no llegan todos a la vez. Una fibra multimodo puede tener más de mil modos de propagación de luz. Las fibras multimodo se usan comúnmente en aplicaciones de corta distancia, menores a 1 km; es simple de diseñar y económico.

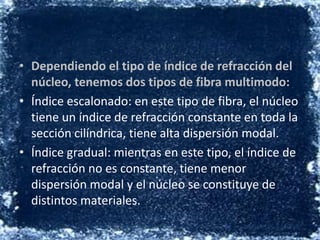

11. Dependiendo el tipo de índice de refracción del núcleo, tenemos dos tipos de fibra multimodo: Índice escalonado: en este tipo de fibra, el núcleo tiene un índice de refracción constante en toda la sección cilíndrica, tiene alta dispersión modal. Índice gradual: mientras en este tipo, el índice de refracción no es constante, tiene menor dispersión modal y el núcleo se constituye de distintos materiales.

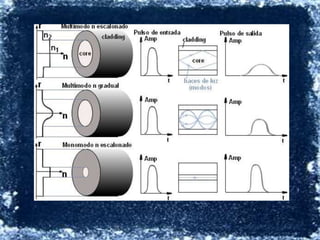

12.

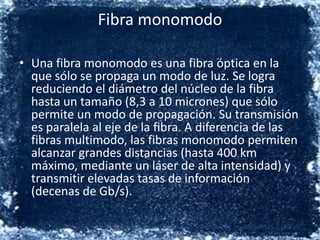

13. Fibra monomodo Una fibra monomodo es una fibra óptica en la que sólo se propaga un modo de luz. Se logra reduciendo el diámetro del núcleo de la fibra hasta un tamaño (8,3 a 10 micrones) que sólo permite un modo de propagación. Su transmisión es paralela al eje de la fibra. A diferencia de las fibras multimodo, las fibras monomodo permiten alcanzar grandes distancias (hasta 400 km máximo, mediante un láser de alta intensidad) y transmitir elevadas tasas de información (decenas de Gb/s).
16. ¿Para que se utilizan? Las fibras son ampliamente utilizadas en telecomunicaciones, ya que permiten enviar gran cantidad de datos a gran velocidad, mayor que las comunicaciones de radio y cable. También se utilizan para redes locales. Son el medio de transmisión inmune a las interferencias por excelencia. Tienen un costo elevado.
