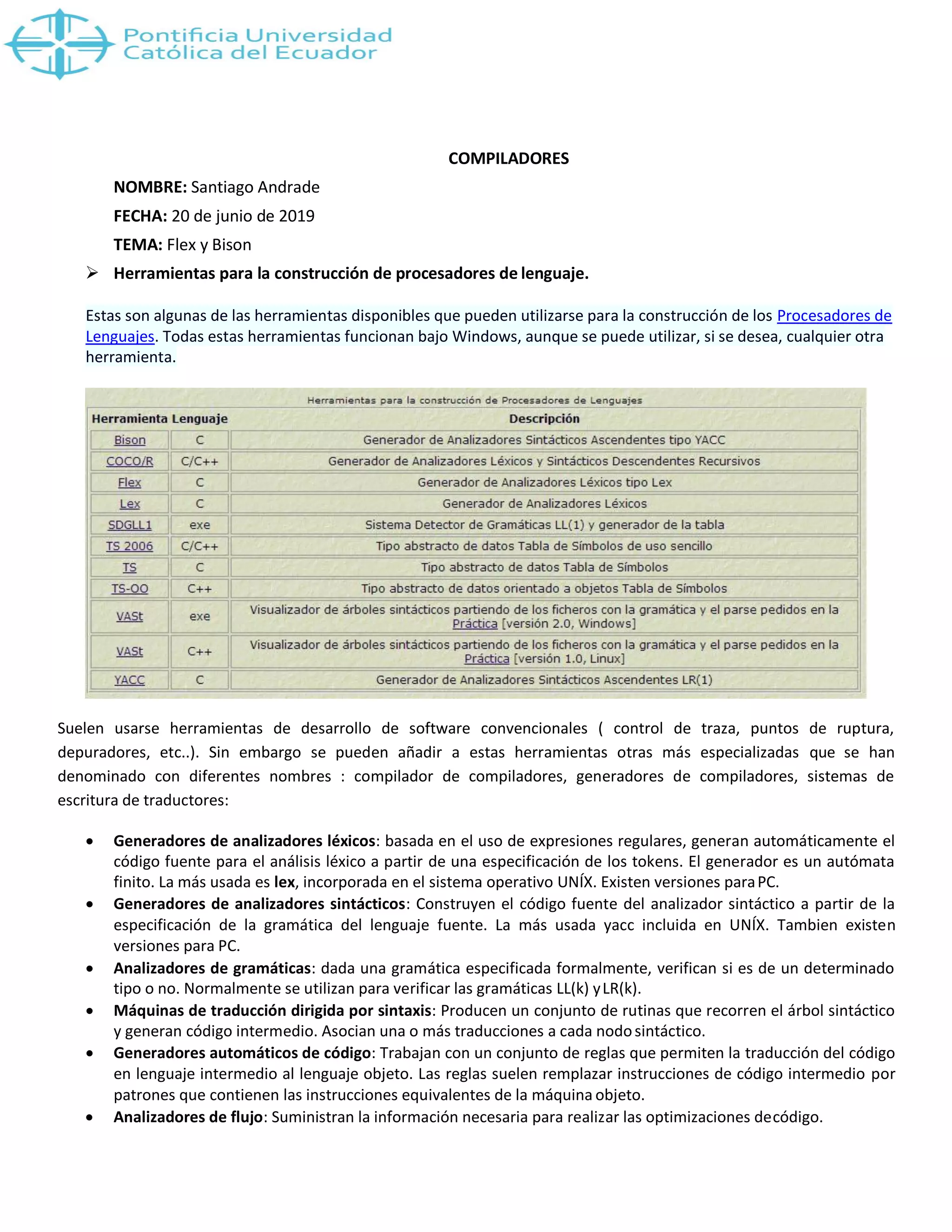

1. COMPILADORES
NOMBRE: Santiago Andrade
FECHA: 20 de junio de 2019
TEMA: Flex y Bison
➢ Herramientas para la construcción de procesadores de lenguaje.
Estas son algunas de las herramientas disponibles que pueden utilizarse para la construcción de los Procesadores de
Lenguajes. Todas estas herramientas funcionan bajo Windows, aunque se puede utilizar, si se desea, cualquier otra
herramienta.
Suelen usarse herramientas de desarrollo de software convencionales ( control de traza, puntos de ruptura,
depuradores, etc..). Sin embargo se pueden añadir a estas herramientas otras más especializadas que se han
denominado con diferentes nombres : compilador de compiladores, generadores de compiladores, sistemas de
escritura de traductores:
• Generadores de analizadores léxicos: basada en el uso de expresiones regulares, generan automáticamente el
código fuente para el análisis léxico a partir de una especificación de los tokens. El generador es un autómata
finito. La más usada es lex, incorporada en el sistema operativo UNÍX. Existen versiones paraPC.
• Generadores de analizadores sintácticos: Construyen el código fuente del analizador sintáctico a partir de la
especificación de la gramática del lenguaje fuente. La más usada yacc incluida en UNÍX. Tambien existen
versiones para PC.
• Analizadores de gramáticas: dada una gramática especificada formalmente, verifican si es de un determinado
tipo o no. Normalmente se utilizan para verificar las gramáticas LL(k) yLR(k).
• Máquinas de traducción dirigida por sintaxis: Producen un conjunto de rutinas que recorren el árbol sintáctico
y generan código intermedio. Asocian una o más traducciones a cada nodosintáctico.
• Generadores automáticos de código: Trabajan con un conjunto de reglas que permiten la traducción del código
en lenguaje intermedio al lenguaje objeto. Las reglas suelen remplazar instrucciones de código intermedio por
patrones que contienen las instrucciones equivalentes de la máquina objeto.
• Analizadores de flujo: Suministran la información necesaria para realizar las optimizaciones decódigo.

2. ➢ Aplicación de los lenguajes
Las técnicas empleadas en la construcción de traductores, compiladores e intérpretes pueden aplicarse en la
construcción de otras herramientas:
• Editores sensibles al contexto : Avisan al programador de posibles errores sintácticos cuando está escribiendo
un programa fuente. Actualmente es muy común editores con sintaxis resaltada con colores,
• Conversores de formato: Utilizan las técnicas de los traductores para convertir una descripción de ficheros en
otra.
• Preprocesadores: Toman como entrada un conjunto de instrucciones y generan código en un lenguaje de alto o
medio nivel.
• Formateadores de código fuente: Toman como entrada un código fuente y obtienen a la salida el mismo
mostrado de manera que se pueda seguir la estructura del programa.
• Generadores de código: Permiten desarrollar aplicaciones a partir de unas especificaciones muy compactas,
que pueden ser tratadas como un lenguaje de aplicación. Un caso particular son los generadores de pantallas.
• Verificación estática de programas: Leen el código fuente y lo analizan para descubrir errores potenciales sin
ejecutar dicho programa.
• Formateadores de texto: reciben como entrada un texto con indicaciones de cómo se desea la salida y generan
dicho texto formateado en un fichero, o para una determinada impresora. Pueden estar especializados para
fórmulas matemáticas, químicas, música, etc.
• Intérpretes de comandos de un sistema operativo: reciben órdenes del sistema operativo, las analizan y las
ejecutan ( Ej.: COMMAND.COM de MS-DOS).
• Construcción de entornos operativos: Caso particular del anterior en el cual las órdenes suelen recibirse de
forma gráfica ( Ej. WINDOWS).
• Intérpretes para consultar base de datos: reciben las consultas, las analizan y las ejecutan (EJ.: SQL).
• Compiladores de silicio: Utilizan las mismas técnicas de construcción de compiladores e intérpretes pero
implantadas en hardware.
• Procesamiento de lenguajes naturales: Aplican las técnicas de construcción de traductores a los lenguajes
naturales, permitiendo el análisis comprensión y traducción.
• Reconocimiento del habla: Se realiza un análisis de los sonidos para construirpalabras
➢ Reseña Histórica

4. ➢ Diseño y construcción de un compilador.
➢

5. ➢ Las herramientas Flex y Bison.
Estos nos ofrecen una gran cantidad de herramientas utilizando variables, operadores y librerías propias, como se
detallan algunas en la siguiente descripción.

7. ➢ Que es Flex y Bison
Flex y Bison, un generador de analizadores léxicos el primero y un generador de analizadores gramaticales el segundo,
son dos herramientas útiles para crear programas que reaccionen a una entrada de datos con una estructura y un
lenguaje predeterminado, como por ejemplo, podemos crear compiladores, interpretes y analizadores de linea de
comando.
Flex es un una herramienta que permite generar analizadores léxicos. A partir de un conjunto de expresiones
regulares, Flex busca concordancias en un fichero de entrada y ejecuta acciones asociadas a estas expresiones.
Uno de los usos principales de Flex es como acompañante del analizador de gramáticas Bison (o de Yacc).
Los analizadores Bison necesitan una función llamda ‘yylex()’ para devolverles el siguiente token de la entrada.
Esa función devuelve el tipo del próximo token y además puede poner cualquier valor asociado en la variable
global yylval. Para usar Flex con Bison, normalmente se especifica la opción –d de Bison para que genera el
fichero ‘y.tab.h’ que contiene las definiciones de todos los ‘%tokens’ que aparecen el fuente Bison.

8. ➢ Como se instala Flex y Bison
Primero se descarga el archivo .rar .
Creamos una carpeta en C que se llame DJGPP y descomprimimos los archivos contenidos en DJGPP ahí.
Luego debemos crear una carpeta en la unidad C:que se llame PRUEBAS.
En esta carpeta cargaremos todos nuestros proyectos de Flex y Bison.
El siguiente paso es configurar las rutas de Flex y Bison, esto lo hacemos entrando al Cmd
Colocándonos en la carpeta de pruebas con los comandos
Cd
Cd pruebas
Y escribimos estos comandos
cd PRUEBAS
set djgpp=c:djgppdjgpp.env
set path=c:djgppbin

9. Con esto ya tendremos configurados Flex y Bison para que el Cmd los reconozca como comandos validos (cabe destacar
que esta acción se tiene que repetir cada vez que se abre una nueva instancia del Cmd).
Esto es la parte de configuración, ahora lo que se tiene que hacer es cargar los archivos léxicos y sintácticos creados en
el bloc de notas.
Por lo que se ejecutan los comandos Flex "nombre_de_archivo.l"
Y Bison -dy "nombre_de_archivo.y"
Se crean los archivos lexyy.c, y.tab.c, y.tab.h

10. ➢ Como se compila con Flex y Bison
Para compilar se realizan los siguientes pasos:
Escogemos una aplicación de consola y que sea un proyecto en c
Agregamos los archivos creados por el Flex y bison
Y compilamos
Se crea el ejecutable con el nombre del proyecto en este caso "pruebita.exe"

11. Y ejecutamos nuestro programa
➢ 2 Ejemplos de la creación de un compilador utilizando Flex yBison.
IDENTIFICADOR
CALCULADORA
