Fuml
El documento resume la especificación fUML (Fundational UML), la cual define una máquina virtual para interpretar modelos UML ejecutables. fUML especifica la semántica de ejecución de un subconjunto de UML 2 que incluye sistemas concurrentes y distribuidos. La especificación también define tres niveles de conformidad (L1, L2, L3) para modelos fUML y describe brevemente al autor de la presentación.
![UML [4 de 13]](https://cdn.slidesharecdn.com/ss_thumbnails/uml-091014120805-phpapp02-thumbnail.jpg?width=640&height=640&fit=bounds)
Fuml
- 1. Semántica de unsubconjunto Fundacional para Modelos Ejecutables UML Fundacional UML Realizado por: José Asdrúbal Asencio Agosto, 2016

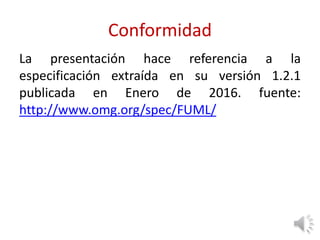

- 2. Conformidad La presentación hacereferencia a la especificación extraída en su versión 1.2.1 publicada en Enero de 2016. fuente: http://www.omg.org/spec/FUML/

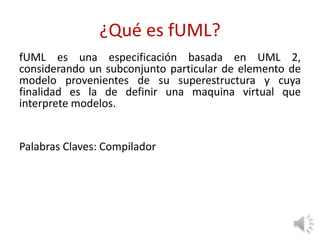

- 3. ¿Qué es fUML? fUMLes una especificación basada en UML 2, considerando un subconjunto particular de elemento de modelo provenientes de su superestructura y cuya finalidad es la de definir una maquina virtual que interprete modelos. Palabras Claves: Compilador

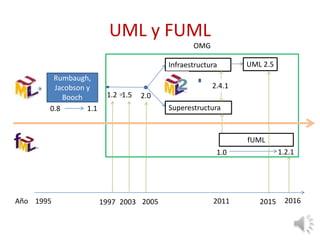

- 4. UML y FUML OMG Infraestructura Superestructura 19971995 Rumbaugh, Jacobsony Booch 2005 2011 2016Año 0.8 1.1 1.2 1.5 2.0 2003 fUML 2.4.1 1.0 2015 1.2.1 UML 2.5

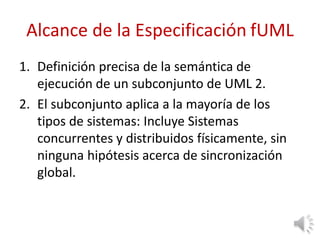

- 5. Alcance de laEspecificación fUML 1. Definición precisa de la semántica de ejecución de un subconjunto de UML 2. 2. El subconjunto aplica a la mayoría de los tipos de sistemas: Incluye Sistemas concurrentes y distribuidos físicamente, sin ninguna hipótesis acerca de sincronización global.
- 6. Alcance de laEspecificación fUML 1. Los modelos ejecutables en UML son concebidos en la ejecución de Casos de Usos, Flujos de Trabajos, Métodos o Máquinas de Estados y en su combinación. 2. En resumen, se define una Maquina Virtual para UML que habilita conformidad en Modelos en forma ejecutable para verificación, integración y despliegue.

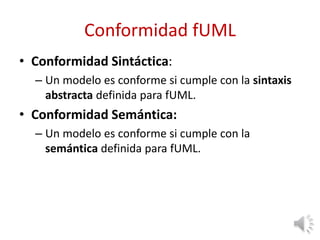

- 7. Conformidad fUML • ConformidadSintáctica: – Un modelo es conforme si cumple con la sintaxis abstracta definida para fUML. • Conformidad Semántica: – Un modelo es conforme si cumple con la semántica definida para fUML.

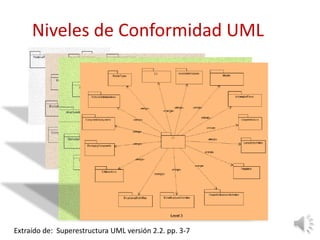

- 8. Niveles de ConformidadUML Extraído de: Superestructura UML versión 2.2. pp. 3-7

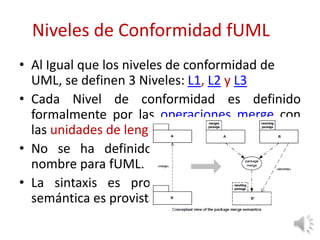

- 9. Niveles de ConformidadfUML • Al Igual que los niveles de conformidad de UML, se definen 3 Niveles: L1, L2 y L3 • Cada Nivel de conformidad es definido formalmente por las operaciones merge con las unidades de lenguaje en cada nivel; • No se ha definido un nuevo espacio de nombre para fUML. • La sintaxis es provista por UML 2 y la semántica es provista por esta especificación.
- 10.

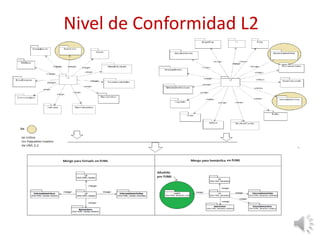

- 11.

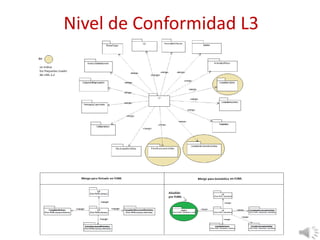

- 12.
- 13. Sobre el Autorde la Presentación Certificado UML OCUP 2 – Fundacional (Oct -15) Certificado UML OCUP – Fundamental (Sep-08) Magister en Ingeniería en Sistemas (USB – 2013) Licenciado en Computación (UCV - 2003) José Asdrúbal Asencio Twitter: @asdrubalasencio Correo: Asdrubal.asencio@gmail.com Linkedin: https://www.linkedin.com/in/asencio1/es
Notas del editor
- #9 Cada Nivel de Conformidad es definido a traves de operaciones merge Unidades de Lenguajes: Los conceptos de Modelamiento en UML estan agrupados en unidades de lenguaje. A language unit consists of a collection of tightlycoupled modeling concepts that provide users with the power to represent aspects of the system under study according to a particular paradigm or formalism. For example, the State Machines language unit enables modelers to specify discrete event-driven behavior using a variant of the well-known statecharts formalism, while the Activities language unit provides for modeling behavior based on a workflow-like paradigm
- #10 Cada Nivel de Conformidad es definido a traves de operaciones merge Unidades de Lenguajes: Los conceptos de Modelamiento en UML estan agrupados en unidades de lenguaje. A language unit consists of a collection of tightlycoupled modeling concepts that provide users with the power to represent aspects of the system under study according to a particular paradigm or formalism. For example, the State Machines language unit enables modelers to specify discrete event-driven behavior using a variant of the well-known statecharts formalism, while the Activities language unit provides for modeling behavior based on a workflow-like paradigm
- #11 Kernel: Es un elemento de modelo definido dentro de la unidad de lenguaje Clases The Kernel package represents the core modeling concepts of the UML, including classes, associations, and package; The Kernel package is the central part of the UML, and reuses the Constructs and PrimitiveTypes packages of the InfrastructureLibrary. Kernel ---merge- Primitives Types Kernel ---merge- Constructs Estudio a Detalle del Paquete Kernel -> Ver UML superestructure V2.2 pp 23- 32 Basic Behavior y Communication: Es un elemento de modelo definido dentro de la unidad de lenguaje Comportamiento General Basic Behavior: The BasicBehaviors is a package that introduces the framework that will be used to specify behaviors. A variety of specification mechanisms are supported by the UML, such as automata “StateMachine”, Petri-net like graphs, informal descriptions (“UseCase (from UseCases)”, or partially-ordered sequences of event occurrences (Interaction). The choice of specification mechanism is one of convenience and purpose; typically, the same kind of behavior could be described by any of the different mechanisms. Note that not all behaviors can be described by each of the different specification mechanisms, as these do not all have the same expressive power. However, for many behaviors, the choice of specification mechanism is one of convenience Communication: It’s a package that adds the infrastructure to communicate between objects in the system and to invoke behaviors.
- #12 BasicAction e IntermediateActions: Es un elemento de modelo definido dentro de la unidad de lenguaje Actions Action: is the fundamental unit of executable functionality. The execution of an action represents some transformation or processing in the modeled system, be it a computer system or otherwise An action execution represents the run-time behavior of executing an action within a specific behavior execution. As Action is an abstract class, all action executions will be executions of specific kinds of actions. When the action executes, and what its actual inputs are, is determined by the concrete action and the behaviors in which it is used. IntermediateActivities: Es un elemento de modelo definido dentro de la unidad de lenguaje Activities The intermediate level supports modeling of activity diagrams that include concurrent control and data flow, and decisions. It supports modeling similar to traditional Petri nets with queuing. in IntermediateActivities, they include forks and joins for creating and synchronizing concurrent subexecutions.
- #13 CompleteActions: Es un elemento de modelo definido dentro de la unidad de lenguaje Actions ActionCallAction: Son acciones que involucra aceptacion de eventos para iniciar acciones (llamadas sincronas) ActionEventAction: is an action that waits for the occurrence of an event meeting specified condition. CreateLinkObjectAction: This action is exclusively for creating links of association classes. It returns the created link objec ReadExtentAction is an action that retrieves the current instances of a classifier. Entre otros CompleteStructuredActivities y ExtraStructuredActivities: Es un elemento de modelo definido dentro de la unidad de lenguaje Activities CompleteStructuredActivities :This level adds support for data flow output pins of sequences, conditionals, and loops. It depends on the basic layer for flows. ExtraStructuredActivities:The extra structure level supports exception handling as found in traditional programming languages and invocation of behaviors on sets of values. It requires the structured level.
- #14 Un locus (en latín, lugar; el plural es loci, pronunciado loki)1 es una posición fija en uncromosoma, como la posición de un gen o de un marcador (marcador genético). En biología, y, por extensión, en computación evolutiva, se le usa para identificar posiciones de interés sobre determinadas secuencias
