fundamentos

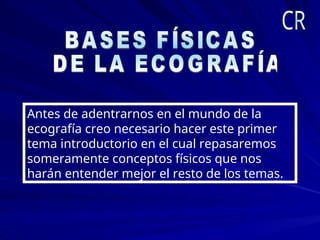

2. Antes de adentrarnos en el mundo de la
ecografía creo necesario hacer este primer
tema introductorio en el cual repasaremos
someramente conceptos físicos que nos
harán entender mejor el resto de los temas.

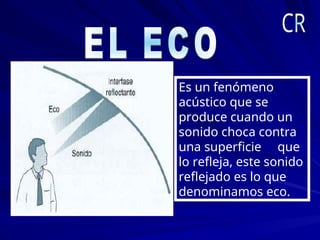

3. Es un fenómeno
acústico que se
produce cuando un
sonido choca contra
una superficie que
lo refleja, este sonido
reflejado es lo que
denominamos eco.

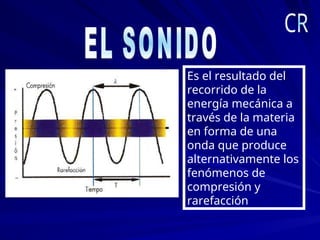

4. Es el resultado del
recorrido de la
energía mecánica a
través de la materia
en forma de una
onda que produce
alternativamente los
fenómenos de
compresión y
rarefacción

5. Es el número de ciclos
completos por unidad de
tiempo y se mide en
Hertzios (Hz), de manera
que 1Hz=1 ciclo por
segundo.
El rango de frecuencias
acústicas se encuentra
entre menos de 1 Hz y más
de 100.000 Hz.
En el ser humano la
capacidad de audición se
limita al área más baja de
ese rango, el que oscila
entre 20 Hz y 20.000 Hz.
Son ondas acústicas de
muy alta frecuencia,
entre 1.5 a 60 MHz y se
usan en medicina para:
Ecografías
Fisioterapia
1 MHz = 1 00 000 ciclos /
segundo.

6. Técnica que utiliza los ultrasonidos para definir
Técnica que utiliza los ultrasonidos para definir
estructuras de órganos en el interior del cuerpo
estructuras de órganos en el interior del cuerpo
humano ofreciéndonos imágenes de los mismos que
humano ofreciéndonos imágenes de los mismos que
bien pueden ser lineales (ecografía en modo M) o
bien pueden ser lineales (ecografía en modo M) o
bidimensionales con escala de grises (ecografía en
bidimensionales con escala de grises (ecografía en
modo B)
modo B)

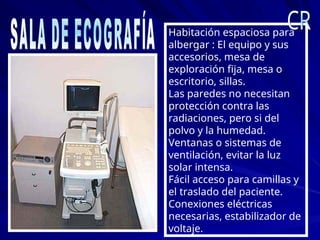

7. Habitación espaciosa para
albergar : El equipo y sus
accesorios, mesa de
exploración fija, mesa o
escritorio, sillas.
Las paredes no necesitan
protección contra las
radiaciones, pero si del
polvo y la humedad.
Ventanas o sistemas de
ventilación, evitar la luz
solar intensa.
Fácil acceso para camillas y
el traslado del paciente.
Conexiones eléctricas
necesarias, estabilizador de
voltaje.

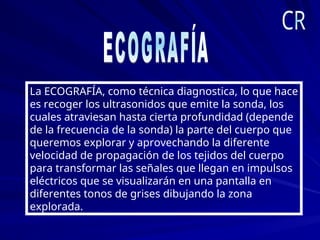

8. La ECOGRAFÍA, como técnica diagnostica, lo que hace
es recoger los ultrasonidos que emite la sonda, los
cuales atraviesan hasta cierta profundidad (depende
de la frecuencia de la sonda) la parte del cuerpo que
queremos explorar y aprovechando la diferente
velocidad de propagación de los tejidos del cuerpo
para transformar las señales que llegan en impulsos
eléctricos que se visualizarán en una pantalla en
diferentes tonos de grises dibujando la zona
explorada.

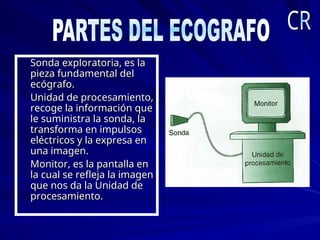

9. Sonda exploratoria, es la
Sonda exploratoria, es la
pieza fundamental del
pieza fundamental del
ecógrafo.
ecógrafo.
Unidad de procesamiento,
Unidad de procesamiento,
recoge la información que
recoge la información que
le suministra la sonda, la
le suministra la sonda, la
transforma en impulsos
transforma en impulsos
eléctricos y la expresa en
eléctricos y la expresa en
una imagen.
una imagen.
Monitor, es la pantalla en
Monitor, es la pantalla en
la cual se refleja la imagen
la cual se refleja la imagen
que nos da la Unidad de
que nos da la Unidad de
procesamiento.
procesamiento.

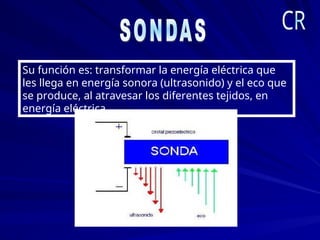

10. Su función es: transformar la energía eléctrica que
les llega en energía sonora (ultrasonido) y el eco que
se produce, al atravesar los diferentes tejidos, en
energía eléctrica.

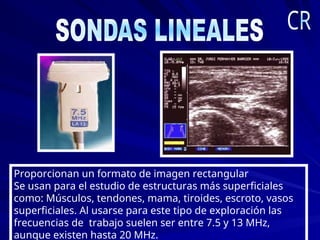

11. Proporcionan un formato de imagen rectangular
Se usan para el estudio de estructuras más superficiales
como: Músculos, tendones, mama, tiroides, escroto, vasos
superficiales. Al usarse para este tipo de exploración las
frecuencias de trabajo suelen ser entre 7.5 y 13 MHz,
aunque existen hasta 20 MHz.

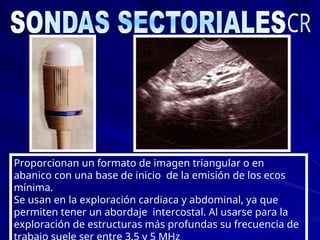

12. Proporcionan un formato de imagen triangular o en
abanico con una base de inicio de la emisión de los ecos
mínima.
Se usan en la exploración cardiaca y abdominal, ya que
permiten tener un abordaje intercostal. Al usarse para la
exploración de estructuras más profundas su frecuencia de

13. Tienen una forma curva, proporcionan un formato de
imagen de trapecio.
Se usan en la exploración abdominal general y
obstétrica.
Las frecuencias de trabajo son las mismas que en las

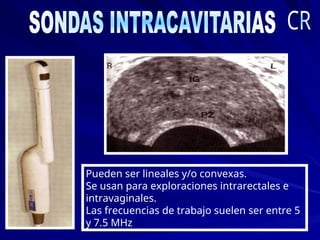

14. Pueden ser lineales y/o convexas.
Se usan para exploraciones intrarectales e
intravaginales.
Las frecuencias de trabajo suelen ser entre 5
y 7.5 MHz

15. Debe usarse la frecuencia de
Debe usarse la frecuencia de
ultrasonidos más alta que
ultrasonidos más alta que
permita penetrar hasta el nivel
permita penetrar hasta el nivel
de profundidad que nos interesa.
de profundidad que nos interesa.

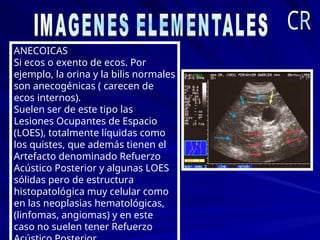

16. ANECOICAS
Si ecos o exento de ecos. Por
ejemplo, la orina y la bilis normales
son anecogénicas ( carecen de
ecos internos).
Suelen ser de este tipo las
Lesiones Ocupantes de Espacio
(LOES), totalmente líquidas como
los quistes, que además tienen el
Artefacto denominado Refuerzo
Acústico Posterior y algunas LOES
sólidas pero de estructura
histopatológica muy celular como
en las neoplasias hematológicas,
(linfomas, angiomas) y en este
caso no suelen tener Refuerzo

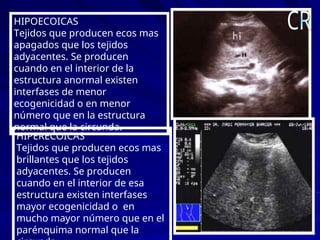

17. HIPOECOICAS
Tejidos que producen ecos mas
apagados que los tejidos
adyacentes. Se producen
cuando en el interior de la
estructura anormal existen
interfases de menor
ecogenicidad o en menor
número que en la estructura
normal que la circunda.
HIPERECOICAS
Tejidos que producen ecos mas
brillantes que los tejidos
adyacentes. Se producen
cuando en el interior de esa
estructura existen interfases
mayor ecogenicidad o en
mucho mayor número que en el
parénquima normal que la

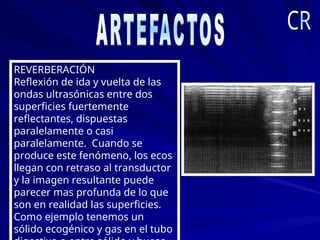

18. REVERBERACIÓN
Reflexión de ida y vuelta de las
ondas ultrasónicas entre dos
superficies fuertemente
reflectantes, dispuestas
paralelamente o casi
paralelamente. Cuando se
produce este fenómeno, los ecos
llegan con retraso al transductor
y la imagen resultante puede
parecer mas profunda de lo que
son en realidad las superficies.
Como ejemplo tenemos un
sólido ecogénico y gas en el tubo

19. REFUERZO ACUSTICO
POSTERIOR
Aumento de la ecogenicidad
(brillo del eco) de los tejidos
situados por detrás de una
estructura que no atenúa o
apenas atenúa las ondas
ultrasónicas.
Es casi característica exclusiva
de imágenes quísticas en el
seno de estructuras sólidas.

20. SOMBRA ACÚSTICA
Disminución de la ecogenicidad
de los tejidos situados por detrás
de una estructura que atenúa
considerablemente las ondas
ultrasónicas.
Es muy característico de las
litiasis biliares renales y de las
calcificaciones musculares.
COLA DE COMETA
Es muy característico de los
adenomiomas de pared vesical,
cuerpos extraños muy
ecogénicos y también pequeñas
burbujas de aire en el seno de un
medio sólido.

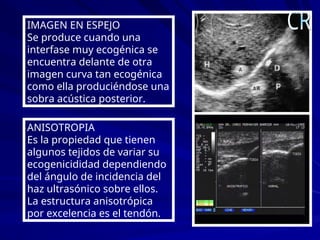

21. IMAGEN EN ESPEJO
Se produce cuando una
interfase muy ecogénica se
encuentra delante de otra
imagen curva tan ecogénica
como ella produciéndose una
sobra acústica posterior.
ANISOTROPIA
Es la propiedad que tienen
algunos tejidos de variar su
ecogenicididad dependiendo
del ángulo de incidencia del
haz ultrasónico sobre ellos.
La estructura anisotrópica
por excelencia es el tendón.
