LA ELECTRICIDAD
(Paula Sofía Pino)
Es una forma de energía naturalquepuedegenerarseartificialmente y es el
conjuntodefenómenos físicos relacionados con la presencia y flujo de cargas
eléctricas, queconsisteen la transmisióndeelectrones de la última capadelos
átomos(la más lejana)a la de un átomo siguiente, fluyendoa lo largo de la
materia conductora y alterando en el camino ciertas propiedadesdela misma.
Se caracteriza porunaexcelentecapacidaddeconversión,ya quepuede
generar otrasformasdeenergía como, por ejemplo:Luz, sonido,calor,
movimiento, fuerza,
etc.
El movimiento de
las cargas eléctricas
a través deun
medio conductorse
conoce como
corrienteeléctrica y
este consiste en un
flujo de electrones
en movimiento sobreun hilo conductor, quesemueven siempredelpolo
negativo alpolo positivodela fuente de suministro defuerza electromotriz.
Conclusión:
En conclusión, la electricidad es la forma de energía esencial en la vida
modernaquese manifiesta con el movimientodelos electrones dela capa
externa delos átomosquehay en la superficiede un materialconductor, y se
caracteriza porsu versatilidaden la conversión en otrasformasdeenergía. La
corrienteeléctrica es su componenteprincipaly fluyedel polo negativoal
polo positivodeuna fuentede energía electromotriz.

4. 4
CORRIENTE CONTINUA Y CORRIENTE ALTERNA
(Aiko SaoriLoboa)
Corrientecontinúa
La corrientecontinua (abreviadaCC en españoly DC en inglés) se refiere al
flujo continuodecarga eléctrica a través deun conductorentredos puntoscon
diferentepotencialeléctrico y carga, queno cambia de dirección con el
tiempo. A diferencia de la corrientealterna, en la corrientecontinualas cargas
eléctricas siemprefluyen en una dirección. Aunquesesuele identificar la
corrientecontinuacon cualquier corrientequemantenga siemprela misma
polaridad,incluso sisu intensidad disminuyea medida quese consumecarga
(por ejemplo, cuandosedescarga una batería eléctrica).
También sellama corrientecontinua,cuandolos electrones semueven
siempreen la misma dirección, el flujo se llama corrientecontinuay va (por
convención)delpolo positivo alpolo negativo.
Ejemplo:
baterías, pilas o paneles solares fotovoltaicos.
Corrientealterna
Se denomina corrientealternaa la corrienteeléctrica en la quela magnitud y
el sentido varíancíclicamente.
La forma de oscilación de la corrientealterna máscomúnmenteutilizadaes la
oscilación sinusoidalcon la quese consigueuna transmisiónmás eficiente de
la energía, a tal puntoqueal hablardecorrientealternasesobreentiendeque
se refiere a la corrientealterna sinusoidal.
Sin embargo, en ciertas aplicacionesseutilizan otrasformas deoscilación
periódicas,tales como la triangularo la rectangular. Utilizadagenéricamente,
la corrientealternaserefiere a la forma en la cual la electricidad llega a los
hogares y a las industrias.En estos usos,el fin más importantesueleser la
transmisióny recuperacióndela información codificadasobrela señalde la
corrientealterna.
Ejemplo:
Los autosutilizan alternadores aprovechandola corrientedirecta delas
baterías.
hidroeléctricas, eólicas, nucleares, las señales deaudio y de radio transmitidas
por los cables eléctricos.

5. 5

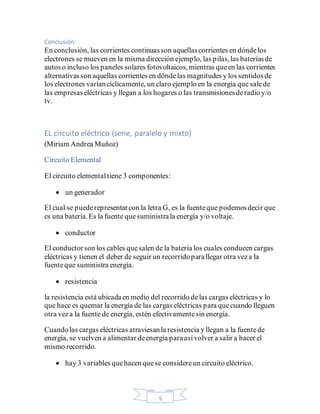

Conclusión:
En conclusión, las corrientes continuasson aquellascorrientes en dóndelos
electrones se mueven en la misma dirección ejemplo, las pilas,las bateríasde
autoso incluso los paneles solares fotovoltaicos, mientras queen las corrientes
alternativasson aquellas corrientes en dóndelas magnitudes y los sentidosde
los electrones varíancíclicamente, un claro ejemplo en la energía que salede
las empresaseléctricas y llegan a los hogares o las transmisionesderadio y/o
tv.
EL circuito eléctrico (serie, paralelo y mixto)
(Miriam Andrea Muñoz)
Circuito Elemental
El circuito elementaltiene 3 componentes:
• un generador
El cual se puederepresentarcon la letra G, es la fuenteque podemosdecir que
es una batería.Es la fuente quesuministrala energía y/o voltaje.
• conductor
El conductorson los cables quesalen de la batería los cuales conducen cargas
eléctricas y tienen el deber de seguir un recorridoparallegar otra veza la
fuenteque suministra energía.
• resistencia
la resistencia está ubicadaen medio del recorrido delas cargas eléctricas y lo
que hace es quemar la energía de las cargas eléctricas para quecuando lleguen
otra veza la fuente de energía, estén efectivamentesin energía.
Cuandolas cargas eléctricas atraviesanla resistencia y llegan a la fuentede
energía, se vuelven a alimentar deenergía paraasívolver a salir a hacer el
mismo recorrido.
• hay 3 variables quehacen quese considereun circuito eléctrico.

6. 6
Las cuales son:
• El voltaje– (es el que suministrala fuentede energía)
• La intensidaddela corrienteo la intensidaddelas cargas eléctricas
• La resistencia
Esas 3 variablesserelacionan atreves deuna formula, la cual es:
. V=I.R
Se le conoce como la ley de OHM
• La V = (es el voltajese maneja en voltios)
• La I= (es la intensidaddela corrientey su unidadson los amperios)
(Los amperiosson es un culombio porsegundoun culombio es la
unidad decarga eléctrica)
• La R= (es la resistenciala cual se mide a través deohmios)
• Cada una tienesu símbolo
• Para el voltajees la= V
• Para la intensidad dela corrientees la= A
• Para la resistencia es = Ω (letra griega omega)
• La fórmula parala potenciaes:P= V.I
• La P= (es la potencia y su unidad sonlos vatios, su símbolo es la W)
circuitos en serie
Es la manera en cómo se encuentran conectadaslas resistencias.
• En un circuito en serie hay 3 resistencias, sele llama circuito en serie
porquetienequerepetir el mismo procesovarias veces a lo largo del
conductor.
• Cuandoun circuito no tieneresistencia es lo que produceun corto
circuito.
• Para resolver los circuitosen serie se tiene queremplazarporuno
elemental.
• En los circuitos en serie la resistencia totales sumarlas resistencias que
se encuentranconectadas en el circuito las cuales son 3, quetienen que
estar en ohmios.
• Para calcular la intensidad dela corrienteseutiliza la ley de OHM.
• A mayor resistenciamayorvoltajesequema.

7. 7
• Para hallarel voltajetotaltenemosquehacer la sumatoria detodoslos
voltajes.
• La intensidadtotales la misma en todoslos sitios.
• Para hallarla potenciatotalsehace la suma de todaslas potencias.
Circuitosparalelos
• Un circuito paralelo es en el cuallos conductorestoman2 caminos
paralelosen los cuales hay 1 resistencia conectadaen cada uno de ellos.
• Para resolverlo setieneque remplazar porun circuito elemental.
• Para calcular la resistencia totaltoca hacer la suma de los inversos
multiplicativosósea los recíprocosy para lo demás seutiliza la ley de
OHM.
• En un circuito en paralelo el voltajetotalva a ser el mismo quese gasta
en cada una de las resistencias parciales.Por la resistencia menorva a
pasarmás energía quepor la mayor,peroa una asíla energía que se
quema es la misma.
• Para hallarla intensidadtotaldehace la sumatoriadetodas las
parciales.
• Para hallarla potenciatotalsehace la sumatoria delas potencias
parciales.
Circuitosmixtos
• Los circuitos mixtos sonen los cuales hay resistencias conectadasen
series y también en paralelo lo que se hace es que poco a poco se
transformael circuito hastallevarlo a uno quesea elemental.
• Para resolverlo seutiliza la ley de OHM.
Conclusión:
En los circuitos existen 4 tipos.lo que los diferencia son las resistencias.en el
circuito elemental solo hay 1, en el circuito en seriepueden a ver 3 o más, en
el circuito paralelo pueden a ver 2 o más en cada camino y en el circuito mixto
se pueden encontrarcon la fusión detodas las resistenciasdelos circuitos
anteriores.

8. 8
TRANSPORTE DE LA CORRIENTE ELÉCTRICA
(Valerie Michelle Giraldo)
¿Quées el transportede energía?
El transporteeléctrico permitetransferir la energía producidaen las centrales
hastalos centrosdeconsumo. Dicho deotra manera, es el camino querealiza
la electricidad desdeque se genera hasta quecomienza a distribuirse.
los materiales quese emplean parael transportedeenergía son de 2 tipos:
conductoresy aislantes
1. conductores:son aquellos materiales queofrecen poca resistencia alpaso de
la corrienteeléctrica. ejemplos:todoslos metales (plata, oro, cobre, aluminio,
etc.).
2. aislantes:son aquellos materiales queimpiden elpaso dela corriente
eléctrica. Ejemplos:el vidrio, ámbar,seda, madera,porcelana, aireseco.
Es importantetener en cuenta la resistencia eléctrica delos conductores, ya
que puedeprovocarpérdidasdeenergía en forma de calor duranteel
transportede largas distancias.Paraminimizarestaspérdidas, seutilizan
materiales conductores eficientes y se ajustael diseño del sistema eléctrico.
Además, el transportedecorrienteeléctrica se realiza a travésdediferentes
tiposderedes eléctricas, como las redes de transmisióndealta tensión para
transportarelectricidad a largas distancias, y las redes de distribución debaja
y media tensión parasuministrarelectricidad a hogares, negocios e industrias
en áreas locales.
¿Que transporta la carga eléctrica?
Un materialconductor es aquelque permiteel transportedecarga eléctrica. En
general, los sólidos metálicossonbuenos conductores, ya quesuselectronesde
valencia están poco ligados a los núcleos atómicos, lo que permite que se
muevan con facilidad a través delsólido.
Conclusiones:
El transporte de corriente eléctrica es un proceso fundamental para la
distribucióneficiente de energía eléctrica desdelas fuentes de generación hasta
los usuarios finales. Utilizando conductores adecuados y sistemas de
transmisión eficientes, se puede minimizar la pérdida de energía durante el
transportea largas distancias. Además,las diferentes redes eléctricas, como las
de transmisión y distribución, desempeñan roles específicos en este proceso,
asegurandoquela electricidad llegue de manera seguray confiablea hogares,

9. 9
empresas e industrias, lo que es esencial para el funcionamiento de nuestra
sociedad moderna.
TERMINOS BÁSICOS DE LA ELECTRICIDAD
(Andrés FelipeGarcés)
En electricidad hay variostérminosclaveque son fundamentalespara
entender los conceptosbásicos:
1) Corrienteeléctrica: Es el flujo de electrones a travésdeun conductor.
2) Voltaje:Es la fuerza queimpulsa a los electrones a moverse, medida en
voltios (V).
3) Resistencia:Es la oposiciónalflujo de corriente, medida en ohmios (Ω).

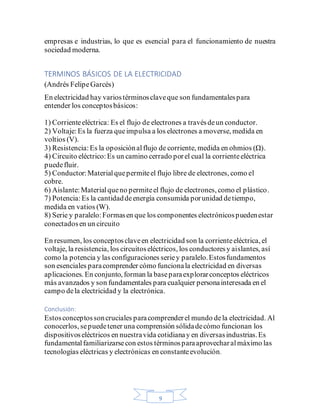

4) Circuito eléctrico:Es un camino cerrado porel cual la corrienteeléctrica
puedefluir.
5) Conductor:Materialquepermiteel flujo libre de electrones, como el
cobre.
6) Aislante:Materialqueno permiteel flujo de electrones, como el plástico.
7) Potencia:Es la cantidaddeenergía consumida porunidad detiempo,
medida en vatios (W).
8) Serie y paralelo:Formasen que los componentes electrónicospuedenestar
conectadosen un circuito
En resumen, los conceptosclaveen electricidad son la corrienteeléctrica, el
voltaje, la resistencia, los circuitoseléctricos, los conductoresy aislantes, así
como la potencia y las configuraciones seriey paralelo.Estosfundamentos
son esenciales paracomprender cómo funcionala electricidad en diversas
aplicaciones. En conjunto, forman la baseparaexplorarconceptos eléctricos
más avanzados y son fundamentales para cualquier personainteresada en el
campo dela electricidad y la electrónica.
Conclusión:
Estosconceptossoncruciales paracomprenderel mundo dela electricidad. Al
conocerlos, sepuedetener una comprensión sólidadecómo funcionan los
dispositivoseléctricos en nuestravida cotidianay en diversasindustrias.Es
fundamentalfamiliarizarsecon estos términosparaaprovecharalmáximo las
tecnologías eléctricas y electrónicas en constanteevolución.

10. 10
LA ELECTRONICA
(Yiddian Thaliana Hernández)
La electrónica es la rama de la física y especialización dela ingeniería que aplica
los conocimientosmatemáticosen el estudio. Los dispositivos electrónicos se
ocupandeconvertiren señales eléctricas la informaciónprocedentedelmundo
exterior, deprocesarestasseñales y transformarlasen otrasfuentes deenergía.
Estosdispositivosestáncompuestosporcircuitoselectrónicos que
desempeñanuna determinadafunción. Un circuito electrónico es una
asociación decomponentes que, funcionando en conjunto, realizanun
determinadotratamientodelas señales, estecircuito está formadospor
componentes activos, como los transistoreso los diodos, y componentes
pasivoscomo las resistencias. Los semiconductores sonmateriales que, en
determinadas circunstancias, permiten el paso dela corrienteeléctrica. Un
resistores un componenteelectrónico queofrece una resistencia alpasodela
corrienteeléctrica, los resistores más utilizados en electrónica son las
resistenciasdecarbón. Los LDR son resistores cuya resistenciadisminuyeal
aumentarla intensidaddeluz queincide sobreellos. Los termistores son
componentes electrónicoscuya resistencia varía con la temperatura.
Un diodo es un componenteelectrónico quepermiteel paso dela corrienteen
un sentido y lo impideen el contrario. Por lo general, conducela corrienteen
el sentido ánodo-cátodo.
Los diodossepolarizan
cuando seconectan. Un
transistor es un
componenteelectrónico
basadoen materiales
semiconductores
(Germanio y Silicio).
Los transistores más
utilizados en el aula taller son los transistores bipolares.Tienen tres terminales
(patas): colector,basey emisor.
Los transistores seutilizan para:
1. Abrir y cerrar circuitosautomáticamente. Es decir, hacen la función de
interruptor.

11. 11

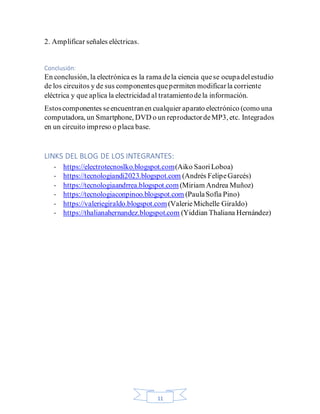

2. Amplificar señales eléctricas.
Conclusión:
En conclusión, la electrónica es la rama dela ciencia quese ocupadelestudio
de los circuitos y de sus componentesquepermiten modificarla corriente
eléctrica y que aplica la electricidad al tratamientodela información.
Estoscomponentes seencuentranen cualquier aparato electrónico (como una
computadora, un Smartphone, DVD o un reproductordeMP3, etc. Integrados
en un circuito impreso o placa base.
LINKS DEL BLOG DE LOS INTEGRANTES:
- https://electrotecnoslko.blogspot.com(Aiko SaoriLoboa)
- https://tecnologiandi2023.blogspot.com (Andrés FelipeGarcés)
- https://tecnologiaandrrea.blogspot.com (Miriam Andrea Muñoz)
- https://tecnologiaconpinoo.blogspot.com (PaulaSofía Pino)
- https://valeriegiraldo.blogspot.com(ValerieMichelle Giraldo)
- https://thalianahernandez.blogspot.com (Yiddian Thaliana Hernández)

12. 12

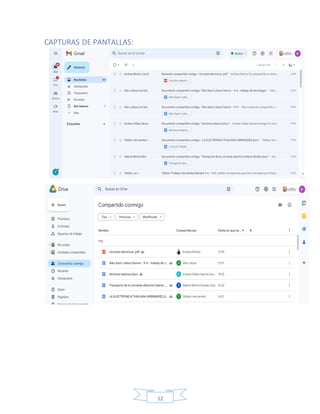

CAPTURAS DE PANTALLAS:
