Fundamentos De Electricidad Y Electrónica
Laura Sofia Daza
Nicole Juliana Torres
Hilary Arayon
Institucion Educativa Liceo Departamental
9-6
Mag. Guillermo Mondragon
2020

2. 2
Tabla De Contenido
pág.
1.desarrollo temático 3
2.circuito eléctrico 4
2.1.1 circuito serie 4
2.1.2 circuito paralelo 4
2.1.3 circuito mixto 5
3. transporte de la corriente eléctrica 5
4. terminos basicos 6
5. electricidad 6
6.electronica 7
7. resistencia 7
8. diodo 8
9. transistor 9
10. motor servomotor 10
11. reles
11
12. conclusión 12

3. 3
Desarrollo Temático:
en este trabajo vamos a presentar los fundamentos de la electricidad y la electrónica los
cuales iremos explicando en forma de subtemas;en general la electricidad tiene que ver con la
corriente y la carga eléctrica entre otros, está conformada por la electrónica la cual se puede
decir que son los circuitos y así agrupan energía o corriente para encender algún bombillo
máquina.

4. 4

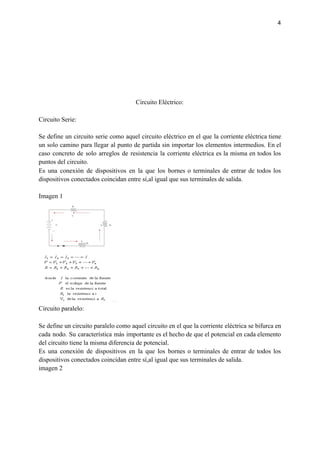

Circuito Eléctrico:
Circuito Serie:
Se define un circuito serie como aquel circuito eléctrico en el que la corriente eléctrica tiene
un solo camino para llegar al punto de partida sin importar los elementos intermedios. En el
caso concreto de solo arreglos de resistencia la corriente eléctrica es la misma en todos los
puntos del circuito.
Es una conexión de dispositivos en la que los bornes o terminales de entrar de todos los
dispositivos conectados coincidan entre sí,al igual que sus terminales de salida.
Imagen 1
Circuito paralelo:
Se define un circuito paralelo como aquel circuito en el que la corriente eléctrica se bifurca en
cada nodo. Su característica más importante es el hecho de que el potencial en cada elemento
del circuito tiene la misma diferencia de potencial.
Es una conexión de dispositivos en la que los bornes o terminales de entrar de todos los
dispositivos conectados coincidan entre sí,al igual que sus terminales de salida.
imagen 2

5. 5
Circuito mixto:
Un circuito mixto es un circuito eléctrico que tiene una combinación de elementos tanto en
serie como en paralelos ,Para la solución de estos problemas se trata de resolver primero
todos los elementos que se encuentran en serie y en paralelo para finalmente reducir a la de
un circuito puro, bien sea en serio o en paralelo.
Los circuitos mixtos tienen una fuente de alimentación conectada en serie con un interruptor
que energiza todo el sistema por igual.
imagen 3
Transporte De La Corriente Eléctrica:
el transporte eléctrico permite transferir la energía producida en las centrales hasta los centros
de consumo, el transporte de electricidad se efectúa a través de líneas de transportes a
tensiones elevadas que, junto con las subestaciones eléctricas, forman la red de transporte,la
red de transporte está mallada, lo que significa que todos los puntos están interconectados Y
que, si se produce una inconsciencia en algún lugar el abastecimiento está garantizado ya que
la electricidad puede llegar desde otra línea.
imagen 4

6. 6

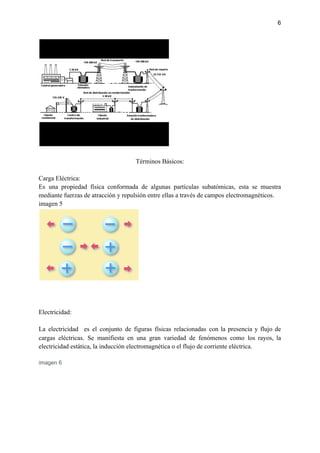

Términos Básicos:
Carga Eléctrica:
Es una propiedad física conformada de algunas partículas subatómicas, esta se muestra
mediante fuerzas de atracción y repulsión entre ellas a través de campos electromagnéticos.
imagen 5
Electricidad:
La electricidad ​ es el conjunto de figuras físicas relacionadas con la presencia y flujo de
cargas eléctricas. Se manifiesta en una gran variedad de fenómenos como los rayos, la
electricidad estática, la inducción electromagnética o el flujo de corriente eléctrica.
imagen 6

7. 7
Resistencia:
Se le denomina resistencia eléctrica a un elemento que causa oposición al paso o flujo de la
corriente eléctrica a través de un conductor.
imagen 7​​
Electrónica:
Trata con ​circuitos eléctricos que involucran ​componentes eléctricos activos como tubos de
vacío, ​transistores​, ​diodos​, ​circuitos integrados​, ​optoelectrónica y ​sensores​, asociados con
componentes eléctricos pasivos y tecnologías de interconexión. Generalmente los
dispositivos electrónicos contienen circuitos que consisten principalmente, o exclusivamente,
en ​semiconductores activos complementados con elementos pasivos; tal circuito se describe
como un ​circuito electrónico​.
imagen 8
Resistencia:
Se denomina resistencia o resistor al componente electrónico diseñado para introducir una
resistencia eléctrica determinada entre dos puntos de un circuito eléctrico. En otros casos,
como en las planchas, calentadores, etc. Es un material formado por carbón y otros elementos
resistivos para disminuir la corriente que pasa. Se opone al paso de la corriente

8. 8
Existen resistores cuyo valor puede ser ajustado manualmente llamados potenciómetros,
resortes o simplemente resistencias variables. También se producen dispositivos cuya
resistencia varía en función de parámetros externos, como los termistores, que son resistores
que varían con la temperatura; los varistores que dependen de la tensión a la cual son
sometidos, o las fotorresistencias que lo hacen de acuerdo a la luz recibida.
imagen 9
Resistencias variables:
Una resistencia ajustable o potenciómetro es una resistencia cuyo valor podemos modificar
moviendo su eje o cursor. Entre los extremos del potenciómetro el valor siempre es el mismo;
pero entre un extremo y el punto intermedio tendremos una resistencia variable desde 0 al
valor especificado.
Potenciómetro:
Potenciómetro Potenciómetro Resistencias que varia manualmente entre cero y un valor
indicado en el componente.
Aplicaciones: regulación de la luminosidad de una bombilla
LDR:
Resistencia que varía en función de la luz que recibe. A más luz menos resistencia
Aplicaciones: Encendido y apagado de las farolas de la calle .
NTC:
Resistencia que varía en función de la temperatura. A más temperatura menos resistencia.
Aplicaciones: Regulación de un sistema de calefacción.
condensador eléctrico:
Un condensador eléctrico es un dispositivo pasivo, utilizado en electricidad y electrónica,
capaz de almacenar energía sustentando un campo eléctrico.Está formado por un par de
superficies conductoras, generalmente en forma de láminas o placas, en situación de
influencia total (esto es, que todas las líneas de campo eléctrico que parten de una van a parar
a la otra) separadas por un material dieléctrico o por vacío. Las placas, sometidas a una
diferencia de potencial, adquieren una determinada carga eléctrica, positiva en una de ellas y
negativa en la otra, siendo nula la variación de carga total.
imagen 10

9. 9
Diodo:
Un diodo es un componente electrónico de dos terminales que permite la circulación de la
corriente eléctrica a través de él en un solo sentido,[1]​ bloqueando el paso si la corriente
circula en sentido contrario, no solo sirve para la circulación de corriente eléctrica sino que
este la controla y resiste. Esto hace que el diodo tenga dos posibles posiciones: una a favor de
la corriente (polarización directa) y otra en contra de la corriente (polarización inversa).
imagen 11
Transistor:
Se le llama transistor a un tipo de dispositivo electrónico semiconductor, capaz de modificar
una señal eléctrica de salida como respuesta a una de entrada, sirviendo como amplificador,
conmutador, oscilador o rectificador de la misma.
Es un tipo de dispositivo de uso común en numerosos aparatos, como relojes, lámparas,
tomógrafos, celulares, radios, televisores y, sobre todo, como componente de los circuitos
integrados (chips o microchips).
imagen 10

10. 10
Motores:
Un motor se encargan de producir energía mecánica a partir de combustibles fósiles,
electricidad y demás recursos y así pueden realizar su trabajo , los automóviles ya que el
motor es el corazón de los automóviles , es una máquina construida para convertir el calor
producido por la explosión de combustible en un movimiento con suficiente fuerza para hacer
que las ruedas se muevan Y así pueda desplazarse nuestro medio de
transporte,(automóviles,motos,etc).
imagen 11
Servomotor:
Lo que entendemos por servomotor es qué es un dispositivo similar a un motor de corriente
continua,que tiene una capacidad para poder ubicarse en cualquier posición dentro de su
rango de operación y mantenerse estable en esa misma posición, se caracteriza por ser capaz
de girar hasta 360°,es decir una rotación completa, como ya se había dicho su funcionamiento
es muy similar al de un motor convencional su funcionamiento es muy similar al de un motor
convencional , pero a diferencia que es con las características propias de un servo , esto
quiere decir que podemos controlar su posición y velocidad de giro en un momento dado.
imagen 12

11. 11
Relés:
un relé es un interruptor eléctrico que permite el paso de la corriente cuando está cerrado y la
interrumpe cuando está abierto; este no es accionado manualmente sino eléctricamente.
El relé está compuesto de una bobina conectada a una corriente. Cuando la bobina se activa
produce un campo electromagnético, es decir una fuerza de corriente eléctrica, que hace que
el contacto del relé que está normalmente abierto se cierre y permita el paso de la corriente
por un circuito para, por ejemplo, encender una lámpara o arrancar un motor. Cuando
dejamos de conceder corriente a la bobina, el campo electromagnético desaparece y el
contacto del relé se vuelve a abrir, dejando sin corriente el circuito eléctrico que iba a esa
lámpara o motor.Los relés sirven para activar un circuito que tiene un consumo considerable
de electricidad.
imagen 13

12. 12
Conclusiones
En este trabajo pude comprender que ​la electricidad es un fenómeno físico asociado al
movimiento de las cargas eléctricas.Resistencia eléctrica: es la oposición que presenta un
material a ser atravesado por la electricidad. Se expresa en Ohmios (O).​Potencia​: es la
energía o trabajo consumido o producido en un determinado tiempo. Se mide en vatios (W).
Su fórmula es: P=VxI.
