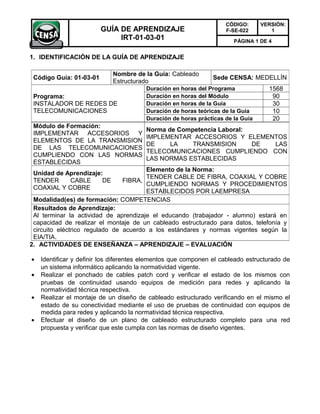

1. CÓDIGO: VERSIÓN:
GUÍA DE APRENDIZAJE F-SE-022 1
IRT-01-03-01 PÁGINA 1 DE 4
1. IDENTIFICACIÓN DE LA GUÍA DE APRENDIZAJE
Nombre de la Guía: Cableado
Código Guía: 01-03-01 Sede CENSA: MEDELLÍN
Estructurado
Duración en horas del Programa 1568
Programa: Duración en horas del Módulo 90
INSTALADOR DE REDES DE Duración en horas de la Guía 30
TELECOMUNICACIONES Duración de horas teóricas de la Guía 10
Duración de horas prácticas de la Guía 20
Módulo de Formación:
Norma de Competencia Laboral:
IMPLEMENTAR ACCESORIOS Y
IMPLEMENTAR ACCESORIOS Y ELEMENTOS
ELEMENTOS DE LA TRANSMISION
DE LA TRANSMISION DE LAS
DE LAS TELECOMUNICACIONES
TELECOMUNICACIONES CUMPLIENDO CON
CUMPLIENDO CON LAS NORMAS
LAS NORMAS ESTABLECIDAS
ESTABLECIDAS
Elemento de la Norma:
Unidad de Aprendizaje:
TENDER CABLE DE FIBRA, COAXIAL Y COBRE
TENDER CABLE DE FIBRA,
CUMPLIENDO NORMAS Y PROCEDIMIENTOS
COAXIAL Y COBRE
ESTABLECIDOS POR LAEMPRESA
Modalidad(es) de formación: COMPETENCIAS
Resultados de Aprendizaje:
Al terminar la actividad de aprendizaje el educando (trabajador - alumno) estará en
capacidad de realizar el montaje de un cableado estructurado para datos, telefonía y
circuito eléctrico regulado de acuerdo a los estándares y normas vigentes según la
EIA/TIA.
2. ACTIVIDADES DE ENSEÑANZA – APRENDIZAJE – EVALUACIÓN
• Identificar y definir los diferentes elementos que componen el cableado estructurado de
un sistema informático aplicando la normatividad vigente.
• Realizar el ponchado de cables patch cord y verificar el estado de los mismos con
pruebas de continuidad usando equipos de medición para redes y aplicando la
normatividad técnica respectiva.
• Realizar el montaje de un diseño de cableado estructurado verificando en el mismo el
estado de su conectividad mediante el uso de pruebas de continuidad con equipos de
medida para redes y aplicando la normatividad técnica respectiva.
• Efectuar el diseño de un plano de cableado estructurado completo para una red
propuesta y verificar que este cumpla con las normas de diseño vigentes.

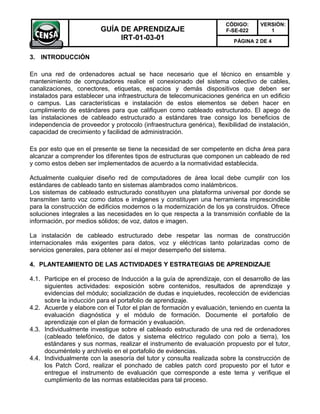

2. CÓDIGO: VERSIÓN:
GUÍA DE APRENDIZAJE F-SE-022 1
IRT-01-03-01 PÁGINA 2 DE 4
3. INTRODUCCIÓN
En una red de ordenadores actual se hace necesario que el técnico en ensamble y
mantenimiento de computadores realice el conexionado del sistema colectivo de cables,
canalizaciones, conectores, etiquetas, espacios y demás dispositivos que deben ser
instalados para establecer una infraestructura de telecomunicaciones genérica en un edificio
o campus. Las características e instalación de estos elementos se deben hacer en
cumplimiento de estándares para que califiquen como cableado estructurado. El apego de
las instalaciones de cableado estructurado a estándares trae consigo los beneficios de
independencia de proveedor y protocolo (infraestructura genérica), flexibilidad de instalación,
capacidad de crecimiento y facilidad de administración.
Es por esto que en el presente se tiene la necesidad de ser competente en dicha área para
alcanzar a comprender los diferentes tipos de estructuras que componen un cableado de red
y como estos deben ser implementados de acuerdo a la normatividad establecida.
Actualmente cualquier diseño red de computadores de área local debe cumplir con Ios
estándares de cableado tanto en sistemas alambrados como inalámbricos.
Los sistemas de cableado estructurado constituyen una plataforma universal por donde se
transmiten tanto voz como datos e imágenes y constituyen una herramienta imprescindible
para la construcción de edificios modernos o la modernización de los ya construidos. Ofrece
soluciones integrales a las necesidades en lo que respecta a la transmisión confiable de la
información, por medios sólidos; de voz, datos e imagen.
La instalación de cableado estructurado debe respetar las normas de construcción
internacionales más exigentes para datos, voz y eléctricas tanto polarizadas como de
servicios generales, para obtener así el mejor desempeño del sistema.
4. PLANTEAMIENTO DE LAS ACTIVIDADES Y ESTRATEGIAS DE APRENDIZAJE
4.1. Participe en el proceso de Inducción a la guía de aprendizaje, con el desarrollo de las
siguientes actividades: exposición sobre contenidos, resultados de aprendizaje y
evidencias del módulo; socialización de dudas e inquietudes, recolección de evidencias
sobre la inducción para el portafolio de aprendizaje.
4.2. Acuerde y elabore con el Tutor el plan de formación y evaluación, teniendo en cuenta la
evaluación diagnóstica y el módulo de formación. Documente el portafolio de
aprendizaje con el plan de formación y evaluación.
4.3. Individualmente investigue sobre el cableado estructurado de una red de ordenadores
(cableado telefónico, de datos y sistema eléctrico regulado con polo a tierra), los
estándares y sus normas, realizar el instrumento de evaluación propuesto por el tutor,
documéntelo y archívelo en el portafolio de evidencias.
4.4. Individualmente con la asesoría del tutor y consulta realizada sobre la construcción de
los Patch Cord, realizar el ponchado de cables patch cord propuesto por el tutor e
entregue el instrumento de evaluación que corresponde a este tema y verifique el
cumplimiento de las normas establecidas para tal proceso.

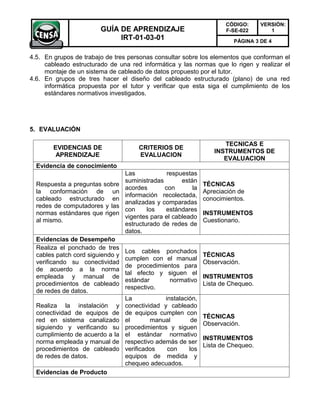

3. CÓDIGO: VERSIÓN:
GUÍA DE APRENDIZAJE F-SE-022 1
IRT-01-03-01 PÁGINA 3 DE 4
4.5. En grupos de trabajo de tres personas consultar sobre los elementos que conforman el
cableado estructurado de una red informática y las normas que lo rigen y realizar el
montaje de un sistema de cableado de datos propuesto por el tutor.
4.6. En grupos de tres hacer el diseño del cableado estructurado (plano) de una red
informática propuesta por el tutor y verificar que esta siga el cumplimiento de los
estándares normativos investigados.
5. EVALUACIÓN
TECNICAS E
EVIDENCIAS DE CRITERIOS DE
INSTRUMENTOS DE
APRENDIZAJE EVALUACION
EVALUACION
Evidencia de conocimiento
Las respuestas
suministradas están
Respuesta a preguntas sobre TÉCNICAS
acordes con la
la conformación de un Apreciación de
información recolectada,
cableado estructurado en conocimientos.
analizadas y comparadas
redes de computadores y las
con los estándares
normas estándares que rigen INSTRUMENTOS
vigentes para el cableado
al mismo. Cuestionario.
estructurado de redes de
datos.
Evidencias de Desempeño
Realiza el ponchado de tres
Los cables ponchados
cables patch cord siguiendo y TÉCNICAS
cumplen con el manual
verificando su conectividad Observación.
de procedimientos para
de acuerdo a la norma
tal efecto y siguen el
empleada y manual de INSTRUMENTOS
estándar normativo
procedimientos de cableado Lista de Chequeo.
respectivo.
de redes de datos.
La instalación,
Realiza la instalación y conectividad y cableado
conectividad de equipos de de equipos cumplen con
TÉCNICAS
red en sistema canalizado el manual de
Observación.
siguiendo y verificando su procedimientos y siguen
cumplimiento de acuerdo a la el estándar normativo
INSTRUMENTOS
norma empleada y manual de respectivo además de ser
Lista de Chequeo.
procedimientos de cableado verificados con los
de redes de datos. equipos de medida y
chequeo adecuados.
Evidencias de Producto

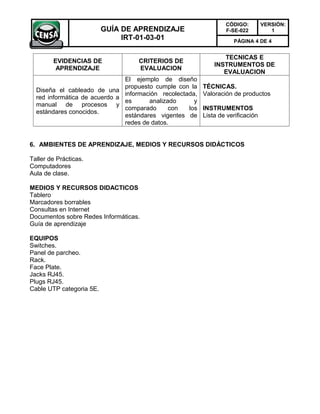

4. CÓDIGO: VERSIÓN:
GUÍA DE APRENDIZAJE F-SE-022 1
IRT-01-03-01 PÁGINA 4 DE 4
TECNICAS E
EVIDENCIAS DE CRITERIOS DE
INSTRUMENTOS DE
APRENDIZAJE EVALUACION
EVALUACION
El ejemplo de diseño
propuesto cumple con la TÉCNICAS.
Diseña el cableado de una
información recolectada, Valoración de productos
red informática de acuerdo a
es analizado y
manual de procesos y
comparado con los INSTRUMENTOS
estándares conocidos.
estándares vigentes de Lista de verificación
redes de datos.
6. AMBIENTES DE APRENDIZAJE, MEDIOS Y RECURSOS DIDÁCTICOS
Taller de Prácticas.
Computadores
Aula de clase.
MEDIOS Y RECURSOS DIDACTICOS
Tablero
Marcadores borrables
Consultas en Internet
Documentos sobre Redes Informáticas.
Guía de aprendizaje
EQUIPOS
Switches.
Panel de parcheo.
Rack.
Face Plate.
Jacks RJ45.
Plugs RJ45.
Cable UTP categoria 5E.

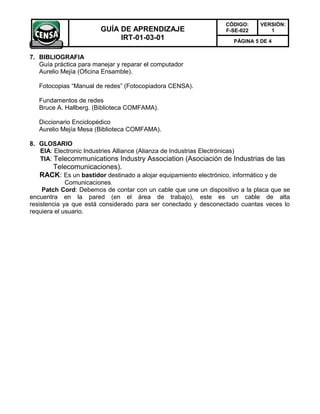

5. CÓDIGO: VERSIÓN:
GUÍA DE APRENDIZAJE F-SE-022 1
IRT-01-03-01 PÁGINA 5 DE 4
7. BIBLIOGRAFIA
Guía práctica para manejar y reparar el computador
Aurelio Mejía (Oficina Ensamble).
Fotocopias “Manual de redes” (Fotocopiadora CENSA).
Fundamentos de redes
Bruce A. Hallberg. (Biblioteca COMFAMA).
Diccionario Enciclopédico
Aurelio Mejía Mesa (Biblioteca COMFAMA).
8. GLOSARIO
EIA: Electronic Industries Alliance (Alianza de Industrias Electrónicas)
TIA: Telecommunications Industry Association (Asociación de Industrias de las
Telecomunicaciones).
RACK: Es un bastidor destinado a alojar equipamiento electrónico, informático y de
Comunicaciones.
Patch Cord: Debemos de contar con un cable que une un dispositivo a la placa que se
encuentra en la pared (en el área de trabajo), este es un cable de alta
resistencia ya que está considerado para ser conectado y desconectado cuantas veces lo
requiera el usuario.
