Este documento presenta un proyecto para construir una maqueta de una grúa de construcción utilizando canutillo de papel. Incluye una memoria descriptiva, una planificación con tareas y materiales, un presupuesto y un plano de ingeniería. El objetivo es estudiar los principios estructurales mediante la construcción de la maqueta, la cual consiste en una torre, una pluma y contrapesos unidos por tirantes para soportar esfuerzos.

1. GRUA DE
CONSTRUCCIÓN
PROYECTO PARA 1º DE ESO

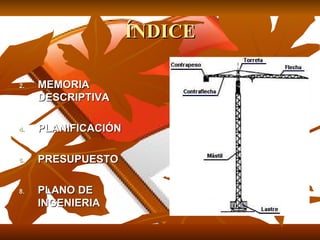

2. ÍNDICE
2. MEMORIA
DESCRIPTIVA
4. PLANIFICACIÓN
6. PRESUPUESTO
8. PLANO DE
INGENIERIA

3. MEMORIA
 El objetivo de este proyecto es estudiar mediante la construcción los
principios básicos en los que se basan las estructuras. Para ello se construirá una
maqueta de una grúa de construcción utilizando como material canutillo realizado
con papel.
 Se comienza fabricando canutillo con papel que se enrolla y al que se añade
cola blanca diluída con agua. Una vez que está preparado el canutillo, se comienzan
haciendo rectángulos y comprobando que si dichos rectángulos no se triangulan, se
deforman al aplicar esfuerzos en los vértices. La triangulación nos permite crear
superficies con mayor rigidez. Dichas superficies se convierten en volúmenes al
triangular en el espacio, construyendo la torre y la pluma.
 La torre tiene que apoyarse correctamente, y sobre ella se coloca la pluma.
La cual deberá de equilibrarse con un contrapeso en vacío, colocando pesos y
haciendo que el centro de gravedad del conjunto esté sobre la vertical del centro de
gravedad del conjunto.
 Finalmente los tirantes aseguran que la estructura podrá soportar los
esfuerzos correspondientes al subir y bajar pesos mediante un gancho y una serie de
cuerdas y poleas que se construíran en la siguiente etapa del proyecto.

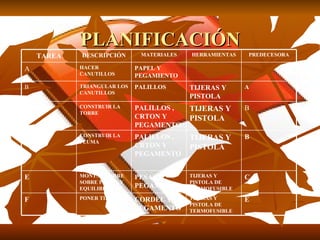

4. PLANIFICACIÓN
TAREA DESCRIPCIÓN MATERIALES HERRAMIENTAS PREDECESORA
A HACER PAPEL Y
CANUTILLOS PEGAMIENTO
B TRIANGULAR LOS PALILLOS TIJERAS Y A
CANUTILLOS
PISTOLA
C CONSTRUIR LA PALILLOS , B
TORRE
TIJERAS Y
CRTON Y PISTOLA
PEGAMENTO
D CONSTRUIR LA PALILLOS , B
PLUMA
TIJERAS Y
CRTON Y PISTOLA
PEGAMENTO
E MONTAR TORRE PESAS Y TIJERAS Y C, D
SOBRE PLUMA Y PISTOLA DE
EQUILIBRAR PEGAMENTO TERMOFUSIBLE
F PONER TIRANTES CORDEL Y TIJERAS Y E
PISTOLA DE
PEGAMENTO TERMOFUSIBLE

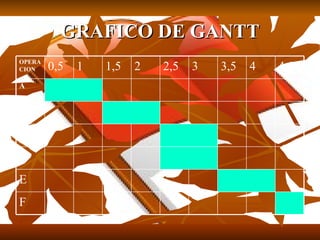

5. GRAFICO DE GANTT
OPERA
CION 0,5 1 1,5 2 2,5 3 3,5 4 4,5
A
B
C
D
E
F

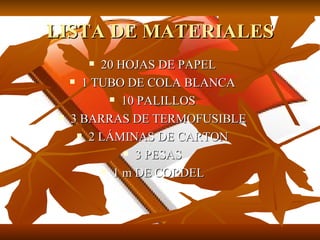

6. LISTA DE MATERIALES
 20 HOJAS DE PAPEL
 1 TUBO DE COLA BLANCA
 10 PALILLOS
 3 BARRAS DE TERMOFUSIBLE
 2 LÁMINAS DE CARTON
 3 PESAS
 1 m DE CORDEL

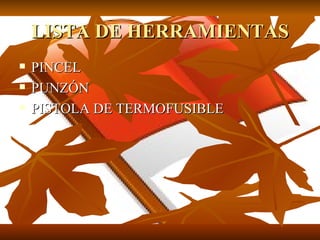

7. LISTA DE HERRAMIENTAS
 PINCEL
 PUNZÓN
 PISTOLA DE TERMOFUSIBLE

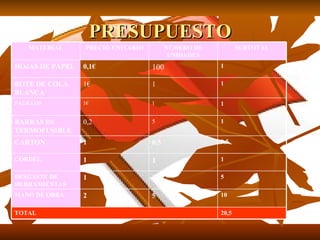

8. PRESUPUESTO
MATERIAL PRECIO UNITARIO NÚMERO DE SUBTOTAL
UNIDADES
HOJAS DE PAPEL 0,1€ 100 1
BOTE DE COLA 1€ 1 1
BLANCA
PALILLOS 1€ 1 1
BARRAS DE 0,2 5 1
TERMOFUSIBLE
CARTON 1 0,5 0,5
CORDEL 1 1 1
DESGASTE DE 1 5 5
HERRAMIENTAS
MANO DE OBRA 2 5 10
TOTAL 20,5

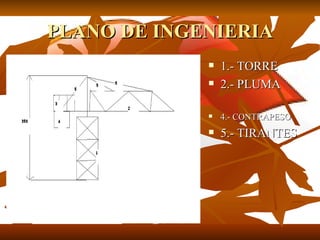

9. PLANO DE INGENIERIA
 1.- TORRE
 2.- PLUMA
 4.- CONTRAPESO
 5.- TIRANTES
