1. Proyecto:
Torre de Asedio
para

2. Índice:
1. Planteamiento del problema
a. Identificación del problema
b. Especificaciones iniciales
2. Búsqueda de información
a. Fuentes orales
b. Fuentes escritas
c. Análisis de soluciones
3. Diseño y elección
4. Planificación
a. Materiales
b. Útiles y herramientas
c. Etapas ordenadas
5. Construcción
6. Evaluación
a. Hoja de evaluación
b. Valoración personal
2

3. PROYECTO LIBRE: Una torre de asedio
1. PLANTEAMIENTO DEL PROBLEMA.
Mi amigo Juan tiene un castillo de Warhammer y siempre que jugamos me gana,
porque no consigo romper sus defensas. Sus arqueros desde las murallas siempre
terminan matando todas mis tropas.
a. Identificación del problema:
Necesito algún tipo de máquina que me permita atacar directamente a sus
arqueros y que permita que mis muñecos lleguen directamente a la muralla.
b. Especificaciones iniciales:
Lo que fabricaré será una torre de asedio que me permita llevar tropas a la altura
de sus murallas. La torre la haré de tubos de papel pegados con silicona que luego
pintaré simulando troncos de madera. Las medidas serán de 20 cm de alto y 12
cm de lado.
2. BÚSQUEDA DE INFORMACIÓN
a. Fuentes orales:
orales:
Me he ido a la tienda donde compro las figuras y le he preguntado al dependiente
cómo simular troncos de madera con los tubos de papel. Él me ha enseñado cómo
hacerlo con tubos de papel y silicona. Me contó también cómo luego debo untar
los tubos con un pincel y cola antes de pintarlos para que queden rugosos.
b. Fuentes escritas:
En la revista de Warhammer he visto algunas técnicas de dibujo que me
permitirán luego pintar los tubitos de forma que parezcan realistas. Me indica
también el tipo de pintura a utilizar.
c. Análisis de soluciones:
En la tienda he visto una serie de torres de asedio que me pueden dar una idea
de lo que quiero hacer. Haciendo un análisis anatómico veo que la torre ha de
ser cuadrada y debe tener como mínimo dos alturas, tal cual aparece en las
figuras.
3

4. 3. DISEÑO Y ELECCIÓN.
Tras Mucho pensarlo, he decidido hacer una torre como se indica en el dibujo
siguiente:
12 cm 12 cm
Fig 1 Necesitaré 4
20 cm
tubos de papel
de 20 cm, 12
tubos de 12
cm y 8 de 16
Tanto la parte superior cm
como la intermedia las
haré de cartón con cola y
luego pintados
Fig 2
4. PLANIFICACIÓN
PLANIFICACIÓN
4

5. 4. PLANIFICACIÓN
Los útiles que utilizaré en mi trabajo serán reciclados. El papel lo cogeré de la
impresora de mi hermano y el cartón de las cajas de leche. Las herramientas y
útiles serán las normales para este tipo de material (tijeras, pegamento de
barra, cola, pincel…). La única herramienta que tendré que conseguir fuera de
casa será la pistola de silicona, que se la pediré prestada a mi tío. Las pinturas
y pinceles los compraré en la tienda de maquetas.
a. Materiales
Papel
Cartón
herramientas
b. Útiles y herramientas
Tijeras
Palillo de bambú
Pegamento de barra
Tijeras de metal
Pistola de silicona
Pinceles
Cola
Regla
Pinturas varias
c. Etapas ordenadas:
Nº Operación Materiales Útiles y herramientas
1 Cortar los folios Papel Tijeras
20 trozos de papel de Palillo de bambú,
2 Hacer los tubos de papel.
12x16 4 folios pegamento de barra, regla
Corto los 4 tubos grandes a Tubos de papel de
3 Tijeras de metal.
la medida indicada (20 cm) tamaño DINA4
Montar dos estructuras 4 tubos grandes, 6
4 según la forma de la figura pequeños y 4 Pistola de silicona
2 medianos
Estructuras
Unir las dos estructuras con
anteriores, 6 tubos
5 tubos, formando la figura Pistola de silicona
pequeños y 4
final.
medianos
Darle aspecto rugoso a los
6 Estructura Pincel y cola
tubos.
5

6. Cortar dos trozos de cartón
7 Cartón Regla, tijeras.
con la medida 12cmx12cm
8 Pasarle cola al cartón. Cartón Pincel y cola.
Pegar los cartones a la
9 Cartón, torre Silicona
torre
Diversas pinturas (negra,
blanca, marrón floja y
10 Pintar la torre. Torre
marrón fuerte), pincel fino
y pincel normal y agua.
6

7. 5. CONSTRUCCIÓN
Paso ahora a explicar cómo realicé la torre.
1. Para cortar los folios en partes iguales, primero hice una doblez a lo
ancho y luego a lo largo (los dos dividiendo el papel a la mitad). Una
vez doblados y marcados, los corté por la mitad con las tijeras. Corté
5 folios en 4 partes iguales.
2. Para trabajar con el papel he utilizado una técnica de enrollado
consistente en usar un palillo de barbacoa, que me ha dado el grosor
interior del tubo. Usando esta técnica he enrollado 4 tubos grandes
(tamaño DINA-4), de los trozos que corté, enrollé 12 por la parte
más estrecha (tubos pequeños) y 8 por la parte más ancha (tubos
medianos). Utilizando esta técnica los tubos quedan duros y compactos.
Para que no se desenrollen usé pegamento de barra.
3. Para cortar los 4 tubos grandes a 20 cm, usé unas tijeras de metal.
Para no aplastar los tubos no hice demasiada fuerza al cortar. Además
iba girando el tubo a medida que cortaba para hacerlo más fácilmente.
Usé las tijeras con mucho cuidado para no cortarme.
4. Para pegar los tubos y hacer la estructura de la figura 2 usé la pistola
de silicona. Para evitar que al trabajar con silicona me queden hilos,
apliqué una única dosis al extremo de los tubos. Los flecos los corté
con unas tijeras. Hay que tener mucho cuidado al trabajar con la
pistola de silicona, no sólo porque es una herramienta eléctrica, sino
porque también me puedo quemar. La silicona caliente también me
puede quemar.
5. Uní los dos módulos usando 6 tubos pequeños formando un prisma de
base cuadrada. Para que quedasen pegados en ángulo recto usé una caja
de zapatos. Reforcé la estructura con 4 tubos medianos respetando la
simetría.
6. Para que los tubos no pareciesen lisos y se asemejasen más a troncos
de madera, he usado cola untada con un pincel, la cola, al secarse le da
un aspecto más rugoso.
7. Con las tijeras corté dos cartones con las medidas 12 cm x 12 cm. Me
ayudé de un libro para asegurarme que las esquinas del cartón tuviesen
90º.
7

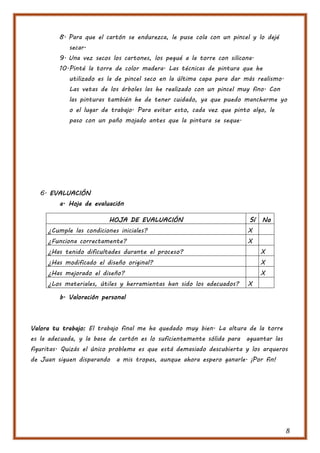

8. 8. Para que el cartón se endurezca, le puse cola con un pincel y lo dejé
secar.
9. Una vez secos los cartones, los pegué a la torre con silicona.
10. Pinté la torre de color madera. Las técnicas de pintura que he
utilizado es la de pincel seco en la última capa para dar más realismo.
Las vetas de los árboles las he realizado con un pincel muy fino. Con
las pinturas también he de tener cuidado, ya que puedo mancharme yo
o el lugar de trabajo. Para evitar esto, cada vez que pinto algo, le
paso con un paño mojado antes que la pintura se seque.
6. EVALUACIÓN
a. Hoja de evaluación
HOJA DE EVALUACIÓN Sí No
¿Cumple las condiciones iniciales? X
¿Funciona correctamente? X
¿Has tenido dificultades durante el proceso? X
¿Has modificado el diseño original? X
¿Has mejorado el diseño? X
¿Los materiales, útiles y herramientas han sido los adecuados? X
b. Valoración personal
Valora tu trabajo: El trabajo final me ha quedado muy bien. La altura de la torre
es la adecuada, y la base de cartón es lo suficientemente sólida para aguantar las
figuritas. Quizás el único problema es que está demasiado descubierta y los arqueros
de Juan siguen disparando a mis tropas, aunque ahora espero ganarle. ¡Por fin!
