Grupo 13

UNIVERSIDAD NACIONAL DEL CALLAO
FACULTAD DE INGENIERIA AMBIENTAL Y RECURSOS NATURALES
SISTEMAS DE LUCHA CONTRA
INCENDIOS
CURSO: SEGURIDAD Y RIESGO AMBIENTAL
DOCENTE: TICONA TOALINO SANTIAGO SAVINO
INTEGRANTES:
• Carrion huari yanet
• Oscanoa Cuadros Brian Stings
• Vergara Tosso Lesly Stefani
• William salas roca

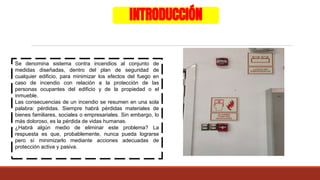

INTRODUCCIÓN
Se denomina sistema contra incendios al conjunto de
medidas diseñadas, dentro del plan de seguridad de
cualquier edificio, para minimizar los efectos del fuego en
caso de incendio con relación a la protección de las
personas ocupantes del edificio y de la propiedad o el
inmueble.
Las consecuencias de un incendio se resumen en una sola
palabra: pérdidas. Siempre habrá pérdidas materiales de
bienes familiares, sociales o empresariales. Sin embargo, lo
más doloroso, es la pérdida de vidas humanas.
¿Habrá algún medio de eliminar este problema? La
respuesta es que, probablemente, nunca pueda lograrse
pero sí minimizarlo mediante acciones adecuadas de
protección activa y pasiva.

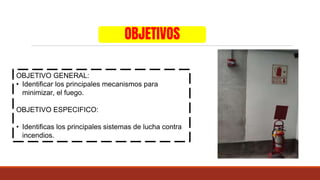

OBJETIVOS
OBJETIVO GENERAL:
• Identificar los principales mecanismos para
minimizar, el fuego.
OBJETIVO ESPECIFICO:
• Identificas los principales sistemas de lucha contra
incendios.

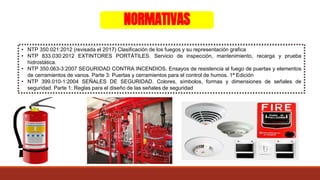

NORMATIVAS
• NTP 350.021:2012 (revisada el 2017) Clasificación de los fuegos y su representación grafica
• NTP 833.030:2012 EXTINTORES PORTÁTILES. Servicio de inspección, mantenimiento, recarga y prueba
hidrostática.
• NTP 350.063-3:2007 SEGURIDAD CONTRA INCENDIOS. Ensayos de resistencia al fuego de puertas y elementos
de cerramientos de vanos. Parte 3: Puertas y cerramientos para el control de humos. 1ª Edición
• NTP 399.010-1:2004 SEÑALES DE SEGURIDAD. Colores, símbolos, formas y dimensiones de señales de
seguridad. Parte 1: Reglas para el diseño de las señales de seguridad

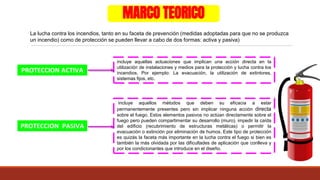

MARCO TEORICO
La lucha contra los incendios, tanto en su faceta de prevención (medidas adoptadas para que no se produzca
un incendio) como de protección se pueden llevar a cabo de dos formas: activa y pasiva)
PROTECCION ACTIVA
PROTECCION PASIVA
incluye aquellas actuaciones que implican una acción directa en la
utilización de instalaciones y medios para la protección y lucha contra los
incendios. Por ejemplo: La evacuación, la utilización de extintores,
sistemas fijos, etc.
incluye aquellos métodos que deben su eficacia a estar
permanentemente presentes pero sin implicar ninguna acción directa
sobre el fuego. Estos elementos pasivos no actúan directamente sobre el
fuego pero pueden compartimentar su desarrollo (muro), impedir la caída
del edificio (recubrimiento de estructuras metálicas) o permitir la
evacuación o extinción por eliminación de humos. Este tipo de protección
es quizás la faceta más importante en la lucha contra el fuego si bien es
también la más olvidada por las dificultades de aplicación que conlleva y
por los condicionantes que introduce en el diseño.

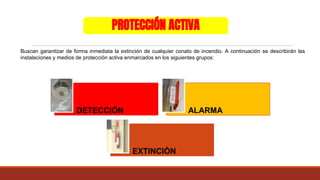

PROTECCIÓN ACTIVA
Buscan garantizar de forma inmediata la extinción de cualquier conato de incendio. A continuación se describirán las
instalaciones y medios de protección activa enmarcados en los siguientes grupos:
DETECCIÓN ALARMA
EXTINCIÓN

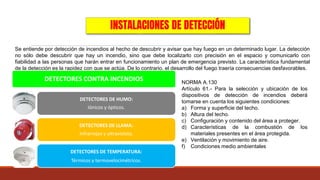

INSTALACIONES DE DETECCIÓN
Se entiende por detección de incendios al hecho de descubrir y avisar que hay fuego en un determinado lugar. La detección
no sólo debe descubrir que hay un incendio, sino que debe localizarlo con precisión en el espacio y comunicarlo con
fiabilidad a las personas que harán entrar en funcionamiento un plan de emergencia previsto. La característica fundamental
de la detección es la rapidez con que se actúa. De lo contrario, el desarrollo del fuego traería consecuencias desfavorables.
DETECTORES CONTRA INCENDIOS
DETECTORES DE HUMO:
Iónicos y ópticos.
DETECTORES DE LLAMA:
Infrarrojos y ultravioleta.
DETECTORES DE TEMPERATURA:
Térmicos y termovelocimétricos.
NORMA A.130
Artículo 61.- Para la selección y ubicación de los
dispositivos de detección de incendios deberá
tomarse en cuenta los siguientes condiciones:
a) Forma y superficie del techo.
b) Altura del techo.
c) Configuración y contenido del área a proteger.
d) Características de la combustión de los
materiales presentes en el área protegida.
e) Ventilación y movimiento de aire.
f) Condiciones medio ambientales

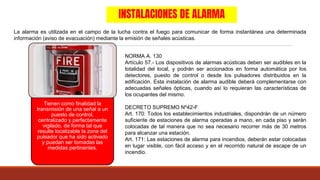

INSTALACIONES DE ALARMA
La alarma es utilizada en el campo de la lucha contra el fuego para comunicar de forma instantánea una determinada
información (aviso de evacuación) mediante la emisión de señales acústicas.
Tienen como finalidad la
transmisión de una señal a un
puesto de control,
centralizado y perfectamente
vigilado, de forma tal que
resulte localizable la zona del
pulsador que ha sido activado
y puedan ser tomadas las
medidas pertinentes.
NORMA A. 130
Artículo 57.- Los dispositivos de alarmas acústicas deben ser audibles en la
totalidad del local, y podrán ser accionados en forma automática por los
detectores, puesto de control o desde los pulsadores distribuidos en la
edificación. Esta instalación de alarma audible deberá complementarse con
adecuadas señales ópticas, cuando así lo requieran las características de
los ocupantes del mismo.
DECRETO SUPREMO Nº42-F
Art. 170: Todos los establecimientos industriales, dispondrán de un número
suficiente de estaciones de alarma operadas a mano, en cada piso y serán
colocadas de tal manera que no sea necesario recorrer más de 30 metros
para alcanzar una estación.
Art. 171: Las estaciones de alarma para incendios, deberán estar colocadas
en lugar visible, con fácil acceso y en el recorrido natural de escape de un
incendio.

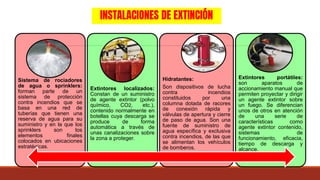

INSTALACIONES DE EXTINCIÓN
Sistema de rociadores
de agua o sprinklers:
forman parte de un
sistema de protección
contra incendios que se
basa en una red de
tuberías que tienen una
reserva de agua para su
suministro y en la que los
sprinklers son los
elementos finales
colocados en ubicaciones
estratégicas.
Extintores localizados:
Constan de un suministro
de agente extintor (polvo
químico, CO2, etc.),
contenido normalmente en
botellas cuya descarga se
produce de forma
automática a través de
unas canalizaciones sobre
la zona a proteger.
Hidratantes:
Son dispositivos de lucha
contra incendios
constituidos por una
columna dotada de racores
de conexión rápida y
válvulas de apertura y cierre
de paso de agua. Son una
fuente de suministro de
agua específica y exclusiva
contra incendios, de las que
se alimentan los vehículos
de bomberos.
Extintores portátiles:
son aparatos de
accionamiento manual que
permiten proyectar y dirigir
un agente extintor sobre
un fuego. Se diferencian
unos de otros en atención
de una serie de
características como
agente extintor contenido,
sistemas de
funcionamiento, eficacia,
tiempo de descarga y
alcance.

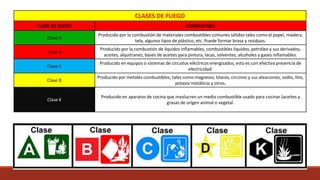

CLASES DE FUEGO
CLASE DE FUEGO COMBUSTIBLE
Clase A
Producido por la combustión de materiales combustibles comunes sólidos tales como el papel, madera,
tela, algunos tipos de plástico, etc. Puede formar brasa y residuos.
Clase B
Producido por la combustión de líquidos inflamables, combustibles líquidos, petróleo y sus derivados,
aceites, alquitranes, bases de aceites para pintura, lacas, solventes, alcoholes y gases inflamables.
Clase C
Producido en equipos o sistemas de circuitos eléctricos energizados, esto es con efectiva presencia de
electricidad.
Clase D
Producido por metales combustibles, tales como magnesio, titanio, circonio y sus aleaciones, sodio, litio,
potasio metálicos y otros.
Clase K
Producido en aparatos de cocina que involucren un medio combustible usado para cocinar (aceites y
grasas de origen animal o vegetal.

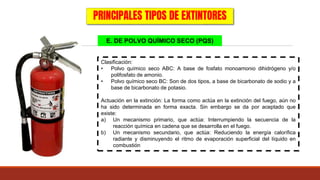

E. DE POLVO QUÍMICO SECO (PQS)
PRINCIPALES TIPOS DE EXTINTORES
Clasificación:
• Polvo químico seco ABC: A base de fosfato monoamonio dihidrógeno y/o
polifosfato de amonio.
• Polvo químico seco BC: Son de dos tipos, a base de bicarbonato de sodio y a
base de bicarbonato de potasio.
Actuación en la extinción: La forma como actúa en la extinción del fuego, aún no
ha sido determinada en forma exacta. Sin embargo se da por aceptado que
existe:
a) Un mecanismo primario, que actúa: Interrumpiendo la secuencia de la
reacción química en cadena que se desarrolla en el fuego.
b) Un mecanismo secundario, que actúa: Reduciendo la energía calorífica
radiante y disminuyendo el ritmo de evaporación superficial del líquido en
combustión

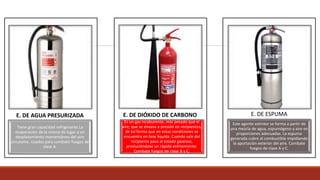

Tiene gran capacidad refrigerante.La
evaporación de la misma da lugar a un
desplazamiento momentáneo del aire
circulante. Usados para combatir fuegos de
clase A.
E. DE AGUA PRESURIZADA
Es un gas incoburente, más pesado que el
aire, que se envasa a presión en recipientes,
de tal forma que en estas condiciones se
encuentra en fase líquida. Cuando sale del
recipiente pasa al estado gaseoso,
produciéndose un rápido enfriamiento.
Combate fuegos de clase B y C.
E. DE DIÓXIDO DE CARBONO
Este agente extintor se forma a partir de
una mezcla de agua, espumógeno y aire en
proporciones adecuadas. La espuma
generada cubre al combustible impidiendo
la aportación exterior del aire. Combate
fuegos de clase A y C.
E. DE ESPUMA

PROTECCION PASIVA
Se entiende por Protección pasiva o estructural al conjunto de diseños y elementos constructivos de un edificio, que
presentarán una barrera contra el avance del incendio, confinándolo a un sector y limitando por ello las consecuencias del
mismo.
SECTOR DE INCENDIO
Las zonas con riesgo
compartimentado se denominan
“sector de incendio”. Este debe
asegurar que un incendio
declarado en su interior no se
transmitirá, en un tiempo
preestablecido, a los sectores
vecinos. El lograr que sean de
volumen reducido es un objetivo
de la protección estructural.

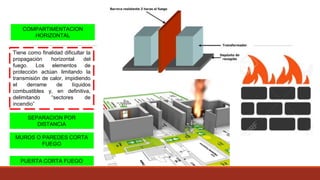

COMPARTIMENTACION
HORIZONTAL
Tiene como finalidad dificultar la
propagación horizontal del
fuego. Los elementos de
protección actúan limitando la
transmisión de calor, impidiendo
el derrame de líquidos
combustibles y, en definitiva,
delimitando “sectores de
incendio”
SEPARACION POR
DISTANCIA
MUROS O PAREDES CORTA
FUEGO
PUERTA CORTA FUEGO

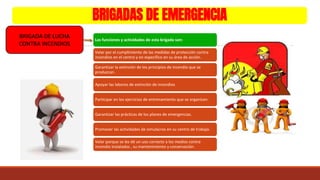

BRIGADAS DE EMERGENCIA
BRIGADA DE LUCHA
CONTRA INCENDIOS
Las funciones y actividades de esta brigada son:
Velar por el cumplimiento de las medidas de protección contra
incendios en el centro y en específico en su área de acción.
Garantizar la extinción de los principios de incendio que se
produzcan.
Apoyar las labores de extinción de incendios
Participar en los ejercicios de entrenamiento que se organicen.
Garantizar las prácticas de los planes de emergencias.
Promover las actividades de simulacros en su centro de trabajo.
Velar porque se les dé un uso correcto a los medios contra
incendio instalados , su mantenimiento y conservación.

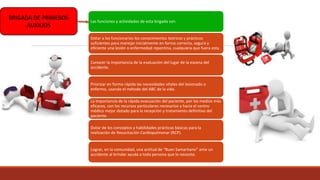

BRIGADA DE PRIMEROS
AUXILIOS
Las funciones y actividades de esta brigada son:
Dotar a los funcionarios los conocimientos teóricos y prácticos
suficientes para manejar inicialmente en forma correcta, segura y
eficiente una lesión o enfermedad repentina, cualquiera que fuera esta.
Conocer la importancia de la evaluación del lugar de la escena del
accidente.
Priorizar en forma rápida las necesidades vitales del lesionado o
enfermo, usando el método del ABC de la vida.
La importancia de la rápida evacuación del paciente, por los medios más
eficaces, con los recursos particulares necesarios y hacia el centro
médico mejor dotado para la recepción y tratamiento definitivo del
paciente.
Dotar de los conceptos y habilidades prácticas básicas para la
realización de Resucitación Cardiopulmonar (RCP).
Lograr, en la comunidad, una actitud de “Buen Samaritano” ante un
accidente al brindar ayuda a toda persona que lo necesite.

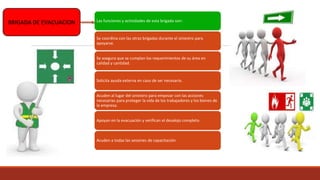

BRIGADA DE EVACUACION Las funciones y actividades de esta brigada son:
Se coordina con las otras brigadas durante el siniestro para
apoyarse.
Se asegura que se cumplan los requerimientos de su área en
calidad y cantidad.
Solicita ayuda externa en caso de ser necesario.
Acuden al lugar del siniestro para empezar con las acciones
necesarias para proteger la vida de los trabajadores y los bienes de
la empresa.
Apoyan en la evacuación y verifican el desalojo completo.
Acuden a todas las sesiones de capacitación

DESARROLLO DEL
CASO
LUGAR DE ESTUDIO
“IMPLEMENTACION DE UN SISTEMA DE LUCHA CONTRA
INCENDIOS EN LA EMPRESA LABEL PERU SAC”.
Dirección
Calle Guillermo Dansey 2188
Lima - Lima
DEPARTAMENTO:LIMA
PROVINCIA:LIMA
DISTRITO:LIMA

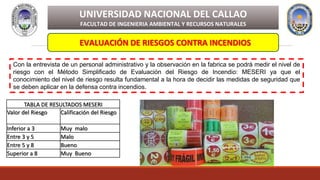

EVALUACIÓN DE RIESGOS CONTRA INCENDIOS
Con la entrevista de un personal administrativo y la observación en la fabrica se podrá medir el nivel de
riesgo con el Método Simplificado de Evaluación del Riesgo de Incendio: MESERI ya que el
conocimiento del nivel de riesgo resulta fundamental a la hora de decidir las medidas de seguridad que
se deben aplicar en la defensa contra incendios.
TABLA DE RESULTADOS MESERI
Valor del Riesgo Calificación del Riesgo
Inferior a 3 Muy malo
Entre 3 y 5 Malo
Entre 5 y 8 Bueno
Superior a 8 Muy Bueno

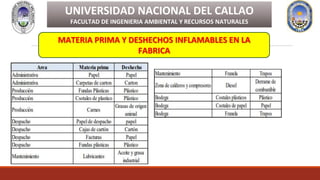

MATERIA PRIMA Y DESHECHOS INFLAMABLES EN LA
FABRICA

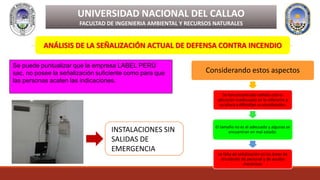

ANÁLISIS DE LA SEÑALIZACIÓN ACTUAL DE DEFENSA CONTRA INCENDIO
Se puede puntualizar que la empresa LABEL PERÙ
sac, no posee la señalización suficiente como para que
las personas acaten las indicaciones.
Considerando estos aspectos
Se han encontrado señales con la
ubicación inadecuada en lo referente a
su altura y dificultan su visualización.
El tamaño no es el adecuado y algunas se
encuentran en mal estado.
La falta de señalización en las áreas de
circulación de personal y de ayudas
mecánicas
INSTALACIONES SIN
SALIDAS DE
EMERGENCIA

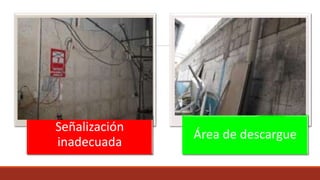

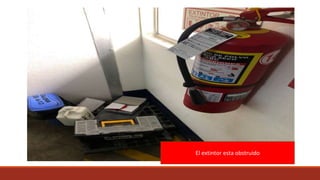

Señalización
inadecuada
Área de descargue

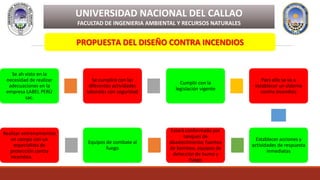

PROPUESTA DEL DISEÑO CONTRA INCENDIOS
Se ah visto en la
necesidad de realizar
adecuaciones en la
empresa LABEL PERÙ
sac.
Se cumplirá con las
diferentes actividades
laborales con seguridad
Cumplir con la
legislación vigente
Para ello se va a
establecer un sistema
contra incendios
Establecer acciones y
actividades de respuesta
inmediatas
Estará conformado por
tanques de
abastecimiento, fuentes
de bombeo, equipos de
detección de humo y
fuego
Equipos de combate al
fuego
Realizar entrenamientos
en campo con un
especialista de
protección contra
incendios

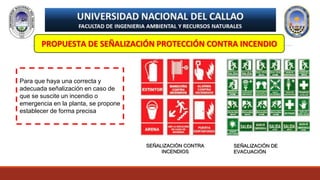

PROPUESTA DE SEÑALIZACIÓN PROTECCIÓN CONTRA INCENDIO
Para que haya una correcta y
adecuada señalización en caso de
que se suscite un incendio o
emergencia en la planta, se propone
establecer de forma precisa
SEÑALIZACIÓN CONTRA
INCENDIOS
SEÑALIZACIÓN DE
EVACUACIÓN

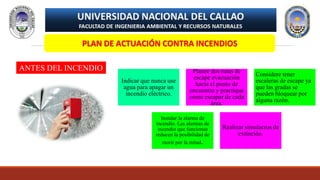

PLAN DE ACTUACIÓN CONTRA INCENDIOS
ANTES DEL INCENDIO
Indicar que nunca use
agua para apagar un
incendio eléctrico.
Planee dos rutas de
escape evacuación
hacia el punto de
encuentro y practique
como escapar de cada
área.
Considere tener
escaleras de escape ya
que las gradas se
pueden bloquear por
alguna razón.
Instalar la alarma de
incendio. Las alarmas de
incendio que funcionan
reducen la posibilidad de
morir por la mitad.
Realizar simulacros de
extinción.

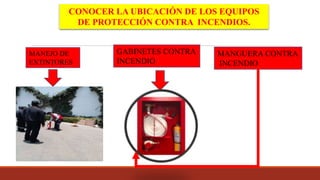

CONOCER LA UBICACIÓN DE LOS EQUIPOS
DE PROTECCIÓN CONTRA INCENDIOS.
MANEJO DE
EXTINTORES
GABINETES CONTRA
INCENDIO
MANGUERA CONTRA
INCENDIO

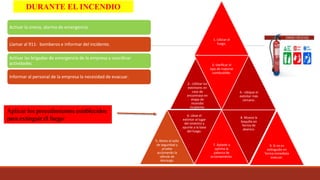

Activar la sirena, alarma de emergencia.
Llamar al 911- bomberos e informar del incidente.
Activar las brigadas de emergencia de la empresa y coordinar
actividades.
Informar al personal de la empresa la necesidad de evacuar.
DURANTE EL INCENDIO
1.-Ubicar el
fuego.
2.- Utilizar los
extintores en
caso de
encontrase en
etapa de
incendio
incipiente.
3.-Verificar el
tipo de material
combustible.
4.- Ubique el
extintor más
cercano.
5.-Retire el sello
de seguridad y
pruebe
accionando la
válvula de
descarga.
6. Lleve el
extintor al lugar
del siniestro y
apunte a la base
del fuego.
7. Aplaste u
oprima la
palanca de
accionamiento.
8. Mueva la
boquilla en
forma de
abanico.
9. Si no es
extinguido en
forma inmediata
evacuar.
Aplicar los procedimientos establecidos
para extinguir el fuego:

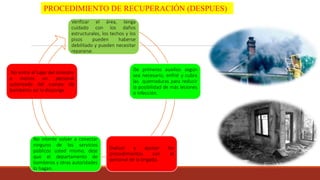

PROCEDIMIENTO DE RECUPERACIÓN (DESPUES)
Verificar el área, tenga
cuidado con los daños
estructurales, los techos y los
pisos pueden haberse
debilitado y pueden necesitar
repararse.
De primeros auxilios según
sea necesario, enfrié y cubra
las quemaduras para reducir
la posibilidad de más lesiones
o infección.
Evaluar y ajustar los
procedimientos con el
personal de la brigada.
No intente volver a conectar
ninguno de los servicios
públicos usted mismo, deje
que el departamento de
bomberos y otras autoridades
lo hagan.
No entre al lugar del siniestro
a menos un personal
autorizado del cuerpo de
bomberos así lo disponga.

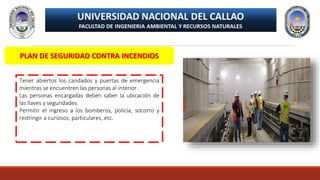

PLAN DE SEGURIDAD CONTRA INCENDIOS
Tener abiertos los candados y puertas de emergencia
mientras se encuentren las personas al interior.
Las personas encargadas deben saber la ubicación de
las llaves y seguridades.
Permitir el ingreso a los bomberos, policía, socorro y
restringir a curiosos, particulares, etc.

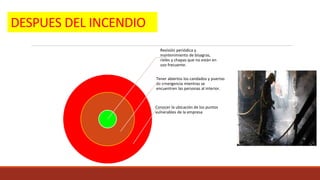

DESPUES DEL INCENDIO
Revisión periódica y
mantenimiento de bisagras,
rieles y chapas que no están en
uso frecuente.
Tener abiertos los candados y puertas
de emergencia mientras se
encuentren las personas al interior.
Conocer la ubicación de los puntos
vulnerables de la empresa

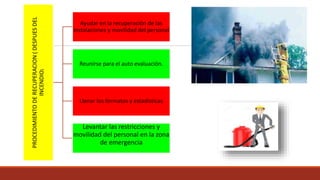

PROCEDIMIENTO
DE
RECUPERACION
(
DESPUES
DEL
INCENDIO
)
Ayudar en la recuperación de las
instalaciones y movilidad del personal
Reunirse para el auto evaluación.
Llenar los formatos y estadísticas.
Levantar las restricciones y
movilidad del personal en la zona
de emergencia

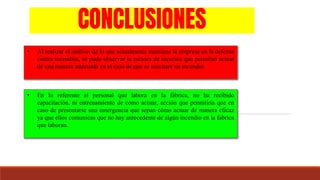

CONCLUSIONES
• Al realizar el análisis de lo que actualmente mantiene la empresa en la defensa
contra incendios, se pudo observar la escases de recursos que permitan actuar
de una manera adecuada en el caso de que se suscitare un incendio.
• En lo referente al personal que labora en la fábrica, no ha recibido
capacitación, ni entrenamiento de cómo actuar, acción que permitiría que en
caso de presentarse una emergencia que sepan cómo actuar de manera eficaz
ya que ellos comunicas que no hay antecedente de algún incendio en la fabrica
que laboran.

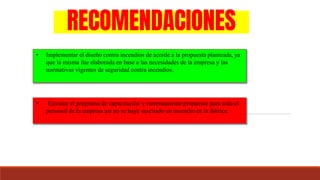

RECOMENDACIONES
• Implementar el diseño contra incendios de acorde a la propuesta planteada, ya
que la misma fue elaborada en base a las necesidades de la empresa y las
normativas vigentes de seguridad contra incendios.
• Ejecutar el programa de capacitación y entrenamiento propuesto para todo el
personal de la empresa así no se haya suscitado un incendio en la fabrica.

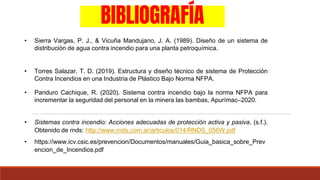

BIBLIOGRAFÍA
• Torres Salazar, T. D. (2019). Estructura y diseño técnico de sistema de Protección
Contra Incendios en una Industria de Plástico Bajo Norma NFPA.
• Sierra Vargas, P. J., & Vicuña Mandujano, J. A. (1989). Diseño de un sistema de
distribución de agua contra incendio para una planta petroquímica.
• Panduro Cachique, R. (2020). Sistema contra incendio bajo la norma NFPA para
incrementar la seguridad del personal en la minera las bambas, Apurímac–2020.
• Sistemas contra incendio: Acciones adecuadas de protección activa y pasiva. (s.f.).
Obtenido de rnds: http://www.rnds.com.ar/articulos/014/RNDS_056W.pdf
• https://www.icv.csic.es/prevencion/Documentos/manuales/Guia_basica_sobre_Prev
encion_de_Incendios.pdf

Grupo 13

Más contenido relacionado

La actualidad más candente

Similar a Grupo 13

Más de CARRIONHUARIYANETCON

Grupo 13
