1. Subdirección de Gestión del Riesgo
CURSO BRIGADAS CONTRA INCENDIO CLASE I
SISTEMAS DE PROTECCIÓN CONTRA INCENDIOS
MÓDULO 5

2. SISTEMAS DE PROTECCIÓN
CONTRA INCENDIOS
MÓDULO 5

3. Contenido
1. Objetivos
2. Antecedentes
3. Tipos de Sistemas de Protección
contra incendios

4. OBJETIVO GENERAL
Describir los tipos de sistemas de
protección contra incendios pasivos y
activos.

5. OBJETIVOS ESPECIFICOS
• Diferenciar qué es un sistema de protección
pasiva y un sistema de protección activa de
incendios.
• Identificar los componentes de un sistema
de detección de incendios.
• Describir qué es un sistema de gabinetes de
red contra incendios.
• Describir qué es un sistema de rociadores
automáticos contra incendios.

6. http://contraincendiocr.com/blog/sistemas-contra-incendio/
IMPORTANCIA
SISTEMAS DE PROTECCIÓN CONTRA INCENDIOS
Para la posible propagación de incendios,
contra los que no sería posible luchar
sólo con extintores portátiles o la posible
iniciación de incendios en horas o lugares
donde no exista presencia constante de
personal.
Enumere las razones de la importancia
de los Sistemas de Protección
contraincendios.

7. José Neira FC Editorial, 2008
1. Reducir ___________ de incendio.
2. Prevenir ___________ del fuego y del Humo.
Principios de la
seguridad contra
incendios
basados en los
siguientes
objetivos:
3. Controlar y extinguir ____________.
4. Asegurar ______________ de los ocupantes
5. Facilitar _______________ de los bomberos y de
personal especializado en emergencias
PRINCIPIOS DE LA SEGURIDAD CONTRA INCENDIOS
Complemente la información de los principios con ayuda de la cartilla.

8. FUNCIONES BÁSICAS DE UN SPCI
PREVENCIÓN DETECCIÓN EXTINCIÓN
Complemente la información de las funciones básicas con ayuda de la cartilla

9. Los sistemas de protección contra incendios constituyen un conjunto de
equipamientos diversos integrados en la estructura de los edificios, actualmente,
las características de estos sistemas están regulados por las normas nacionales de
construcción en edificaciones y las NTC.
La protección contra incendios se basa en dos tipos de medidas:
⮚ Sistemas de protección Activa
⮚ Sistemas de Protección Pasiva
TIPOS DE SISTEMAS DE
PROTECCIÓN CONTRA INCENDIOS SPCI

10. http://www.bcnova.es/productos/proteccion-contra-incendios_6480279_1.html
https://semperargentina.com/que-es-la-proteccion-pasiva-contra-incendios/

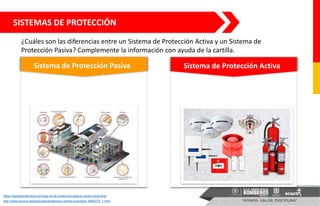

Sistema de Protección Pasiva Sistema de Protección Activa
SISTEMAS DE PROTECCIÓN
¿Cuáles son las diferencias entre un Sistema de Protección Activa y un Sistema de
Protección Pasiva? Complemente la información con ayuda de la cartilla.

11. PROTECCIÓN PASIVA
Conjunto de medidas y características propias de la edificación tendientes a
evitar la aparición de incendios en edificaciones, retardar la acción del fuego,
evitar su propagación y facilitar la evacuación y/o la protección de los
ocupantes.
• Clasificación de las edificaciones
según tipo de construcción
• Muros y barrera contra fuego
• Fachadas y cubiertas

12. PROTECCIÓN PASIVA

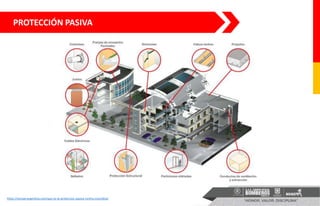

https://semperargentina.com/que-es-la-proteccion-pasiva-contra-incendios/

13. PROTECCIÓN ACTIVA
Detectores automáticos de incendio
Son aparatos de seguridad que detectan la
presencia de humo en el aire y emiten una
señal acústica avisando el peligro de
incendio.
https://articulo.mercadolibre.com.mx/MLM-708764709-bosch-fap-425-ot-r-detector-de-humo-con-base-ms400b-_JM?quantity=1
https://www.solerpalau.com/es-es/blog/detectores-de-humo-que-son/
https://www.setronicverona.com/en/principio-di-funzionamento-dei-rilevatori-lineari/
Sistema de detección de incendios y alarma
Sistema destinado a señalar, descubrir y
localizar automáticamente un principio de
incendio.

14. Sistema de detección de incendios y alarma
Funciona para permitir una detección
temprana y poder realizar acciones
inmediatas para evitar el desarrollo de
un incendio, así como para la activación
inmediata de notificación a los
ocupantes de la edificación que
permite el adecuado funcionamiento
del mismo.
PROTECCIÓN ACTIVA

15. 1 m
1.5 m
Altura instalación estación manual
Sistema de detección de incendios y alarma
PROTECCIÓN ACTIVA
Las edificaciones deben contar con
sistemas de alarma de incendio que se
puedan activar de forma manual por
medio de detectores, o por medio del
sistema de extinción automática, de
acuerdo con el grupo de ocupación en
que se clasifiquen.
Estos sistemas deben contar con
programas de mantenimiento
periódicos para garantizar su
adecuado funcionamiento.

16. TIPOS DE DETECTORES
• Detectores de gases
• Detectores de humo
• Detectores de temperatura
• Detectores de llama
• Detectores lineales de
infrarrojos
• Entre otros.
PROTECCIÓN ACTIVA
Sistema de detección de incendios y alarma

17. • Dispositivo de notificación.
• Control de automatismo.
• Transmisión de alarmas.
ARQUITECTURA DEL SISTEMA DE DETECCIÓN Y ALARMA
DETECCIÓN Y ALARMA DE INCENDIOS
• Detectores de incendio
• Pulsadores de alarma
• Monitoreo de señales.
SEÑALES DE ENTRADA DISPOSITIVOS DE SALIDA

18. Detectores de
temperatura
DETECCIÓN Y ALARMA DE INCENDIOS
SEÑALES DE ENTRADA • Dispositivos de iniciación
https://www.hochikiamerica.com/es/temperatura-fija-tasa-de-aumento-del-sensor-de-calor-0200-06148
https://tuvalrep.com.co/producto/sensor-de-flujo-mech/
Detectores de humo Detectores de llama
Dispositivos de sistemas
hidráulicos (sensores de flujo).
Detectores de gas Estaciones manuales

19. DETECCIÓN Y ALARMA DE INCENDIOS
DISPOSITIVOS DE SALIDA
• Campanas
• Sirenas
• Parlantes
• Cornetas
• Luces estroboscópicas
• Lámparas
• Luces tipo licuadora

20. Detectores tipo
puntuales
DETECCIÓN Y ALARMA DE INCENDIOS
Clases de Detectores
Detectores de
temperatura
Detectores de
muestreo de aire
Detectores de humo –
Haz de luz

21. Sistema de extinción de
incendios compuesto por
una red de tuberías,
válvulas, tomas de agua y
un medio de impulsión de
agua.
https://quindiaguas.com/
SISTEMAS FIJOS DE EXTINCIÓN

22. (NTC 1669 Norma para la instalación de conexiones de mangueras contra incendio,2009,p.16)
GABINETES
__________ o combinación
de soporte para manguera,
________ para manguera,
manguera y __________ de
manguera, también conocido
como _________.
Complete la definición con ayuda de la cartilla

23. Manguera
https://www.grainger.com.mx/producto/GRAINGER-APPROVED-Manguera-contra-Incendios%2C50-pies-L/p/3EUJ7
https://www.novicompu.com/home/4489/extintor-de-seguridad-10libras-contra-incendio-abc-polvo-q.html
http://inquisa.com.ar/portfolio-items/valvula-teatro-boca-de-incendio/
Salida de
1 ½” o 2 ½”
https://articulo.mercadolibre.com.ar/MLA-775681888-llaves-para-ajustar-uniones-de-mangueras-de-incendio-_JM
http://startfire.cl/productos/control-de-incendio/entrada-forzada-y-ventilacion/herramientas-y-ventilacion/hacha-bomberil-mango-madera
https://prodeseg.com.co/producto/boquilla-chorro-y-niebla-1-1-2-nh-en-policarbonato-certificada/
COMPONENTES DE UN GABINETE
¿Cuáles son componentes de un Gabinete? Complemente la información con ayuda de la cartilla

24. • Editar el estilo de texto del patrón
• Segundo nivel
• Tercer nivel
• Cuarto nivel
• Quinto nivel
(NTC 1669 Norma para la instalación de
conexiones de mangueras contra incendio,2009,p.)

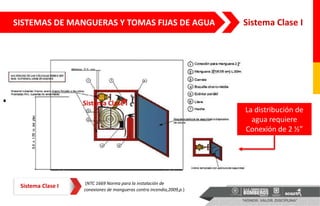

Sistema Clase I
SISTEMAS DE MANGUERAS Y TOMAS FIJAS DE AGUA
La distribución de
agua requiere
Conexión de 2 ½”
Sistema Clase I
Sistema Clase I

25. La distribución de
agua requiere
conexión de 1 ½”
(NTC 1669 Norma para la instalación de
conexiones de mangueras contra
incendio,2009,p.)
Sistema Clase II
SISTEMAS DE MANGUERAS Y TOMAS FIJAS DE AGUA
Especificaciones técnicas según clase de sistema de tomas fijas y mangueras
Sistema Clase II

26. La distribución de
agua requiere
conexión de
2 ½” o de 1 ½”
(NTC 1669 Norma para la instalación
de conexiones de mangueras contra
incendio,2009,p.)
Sistema Clase III
SISTEMAS DE MANGUERAS Y TOMAS FIJAS DE AGUA
Especificaciones técnicas según clase de sistema de tomas fijas y mangueras
Sistema Clase III

27. SISTEMAS DE ROCIADORES
Rociadores automáticos o Sprinklers: Son
las instalaciones fijas automáticas más
extendidas, porque en cierta forma engloban las tres
etapas fundamentales de la lucha contra el fuego:
detección, alarma y extinción.
La instalación, conectada a una o más fuentes
de alimentación, consta de una válvula de control
general y de unas canalizaciones ramificadas, bajo
carga, a las cuales se adosan unas válvulas de cierre
o cabezas, llamadas "sprinklers", que se abren
automáticamente al alcanzarse una
determinada temperatura generalmente entre 57° y
260 °.
Jesus Nieto, Ediciones Paraninfo, S.A., 1/01/2015

28. www.sideing.ec
https://www.prefire.es
TIPOS DE SISTEMAS DE EXTINCIÓN AUTOMÁTICO
Defina cada uno de los tipos de Sistema de Extinción Automático de acuerdo a las imágenes.
Con ayuda de la cartilla

29. INSPECCIÓN BÁSICA DEL SPCI

30. Son aquellos elementos que complementan las funciones del sistema de protección
fijo contra incendio y que cumplen funciones específicas de uso y diseño
Para la tarea de los brigadistas en la atención de incendios en su Fase incipiente,
es necesario conocer y manipular algunos accesorios de los sistemas fijos de
protección contra incendio:
ACCESORIOS
Nombre cada accesorio con ayuda de la cartilla

31. Chorro Directo
Chorro de Protección
Protege ______________
CHORROS CONTRA INCENDIO
https://www.maacfoundation.com/
Permite alcanzar _____________
Defina cada tipo de chorro de acuerdo a las imágenes con ayuda de la cartilla
