INCENDIOS
CAUSAS DE INCENDIOS POR ELECTRICIDAD
MEDIDAS DE PREVENCIÓN
Acciones de protección activa y pasiva
Detección de incendios

2. 2

3. 3
Editorial
El cuidado y la precaución son
prácticas que van de la mano
y más cuando nos referimos al
bienestar tanto personal como
de nuestras familias. Por tal
motivo, la atención que se le
da a los elementos de distribu-
ción de la energía eléctrica en
nuestros hogares es funda-
mental para poder evitar el
mayor número de riesgos posi-
bles para la integridad física
tanto propia como de los seres
con los que convivimos. Por
consiguiente, todas las ideas,
recomendaciones y conoci-
mientos impartidos en este
material, están orientados a la
búsqueda por mejorar la cons-
ciencia en las personas para
mejorar las condiciones de se-
guridad de un servicio median-
te el cual podemos desarrollar
casi todas las actividades del
día a día.
Contenido
INCENDIOS
MEDIDAS DE PREVENCIÓN
Sistemas contra
incendios
Detección de incendios
Instalaciones de alarma
Instalaciones de alarma
EXTINTOR PORTÁTIL
Métodos de extinción de
incendios
EDITOR:
ALBERTO PEROZO
CAUSAS DE INCENDIOS
POR ELECTRICIDAD

4. 4
La mayor parte de los
incendios por causas
eléctricas resulta de
problemas en el sistema
eléctrico y por defectos en los
artefactos eléctricos con el
cableado fijo, enchufes
defectuosos y cables viejos
Además, muchos son
provocados por el mal uso y
descuido de los artefactos
eléctricos, la incorrecta
instalación de los cables y la
sobrecarga de los circuitos y
cables de extensión o faltas
de mantenimiento en
los sistemas eléctricos.

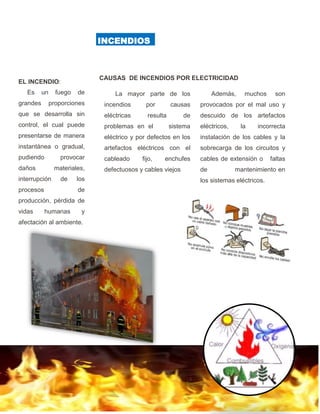

EL INCENDIO:
Es un fuego de
grandes proporciones
que se desarrolla sin
control, el cual puede
presentarse de manera
instantánea o gradual,
pudiendo provocar
daños materiales,
interrupción de los
procesos de
producción, pérdida de
vidas humanas y
afectación al ambiente.
INCENDIOS
CAUSAS DE INCENDIOS POR ELECTRICIDAD

5. 5

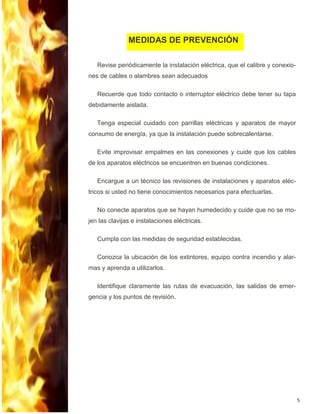

Revise periódicamente la instalación eléctrica, que el calibre y conexio-
nes de cables o alambres sean adecuados
Recuerde que todo contacto o interruptor eléctrico debe tener su tapa
debidamente aislada.
Tenga especial cuidado con parrillas eléctricas y aparatos de mayor
consumo de energía, ya que la instalación puede sobrecalentarse.
Evite improvisar empalmes en las conexiones y cuide que los cables
de los aparatos eléctricos se encuentren en buenas condiciones.
Encargue a un técnico las revisiones de instalaciones y aparatos eléc-
tricos si usted no tiene conocimientos necesarios para efectuarlas.
No conecte aparatos que se hayan humedecido y cuide que no se mo-
jen las clavijas e instalaciones eléctricas.
Cumpla con las medidas de seguridad establecidas.
Conozca la ubicación de los extintores, equipo contra incendio y alar-
mas y aprenda a utilizarlos.
Identifique claramente las rutas de evacuación, las salidas de emer-
gencia y los puntos de revisión.
MEDIDAS DE PREVENCIÓN

6. 6

7. 7

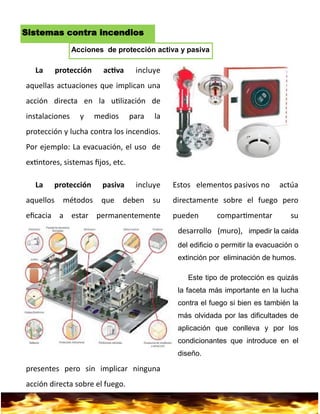

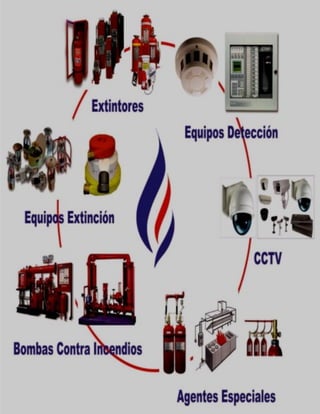

Sistemas contra incendios
La protección activa incluye
aquellas actuaciones que implican una
acción directa en la utilización de
instalaciones y medios para la
protección y lucha contra los incendios.
Por ejemplo: La evacuación, el uso de
extintores, sistemas fijos, etc.
La protección pasiva incluye
aquellos métodos que deben su
eficacia a estar permanentemente
presentes pero sin implicar ninguna
acción directa sobre el fuego.
Estos elementos pasivos no actúa
directamente sobre el fuego pero
pueden compartimentar su
desarrollo (muro), impedir la caída
del edificio o permitir la evacuación o
extinción por eliminación de humos.
Este tipo de protección es quizás
la faceta más importante en la lucha
contra el fuego si bien es también la
más olvidada por las dificultades de
aplicación que conlleva y por los
condicionantes que introduce en el
diseño.
Acciones de protección activa y pasiva

8. 8

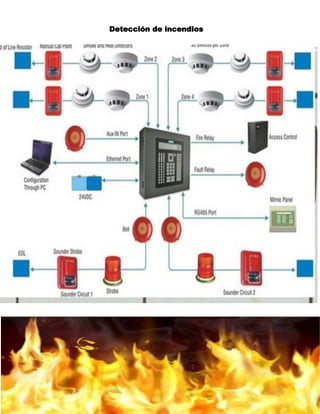

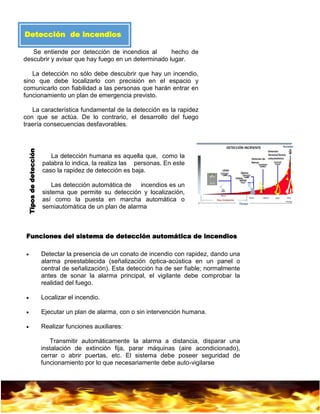

Detección de incendios
Se entiende por detección de incendios al hecho de
descubrir y avisar que hay fuego en un determinado lugar.
La detección no sólo debe descubrir que hay un incendio,
sino que debe localizarlo con precisión en el espacio y
comunicarlo con fiabilidad a las personas que harán entrar en
funcionamiento un plan de emergencia previsto.
La característica fundamental de la detección es la rapidez
con que se actúa. De lo contrario, el desarrollo del fuego
traería consecuencias desfavorables.
La detección humana es aquella que, como la
palabra lo indica, la realiza las personas. En este
caso la rapidez de detección es baja.
Las detección automática de incendios es un
sistema que permite su detección y localización,
así como la puesta en marcha automática o
semiautomática de un plan de alarma
 Detectar la presencia de un conato de incendio con rapidez, dando una
alarma preestablecida (señalización óptica-acústica en un panel o
central de señalización). Esta detección ha de ser fiable; normalmente
antes de sonar la alarma principal, el vigilante debe comprobar la
realidad del fuego.
 Localizar el incendio.
 Ejecutar un plan de alarma, con o sin intervención humana.
 Realizar funciones auxiliares:
Transmitir automáticamente la alarma a distancia, disparar una
instalación de extinción fija, parar máquinas (aire acondicionado),
cerrar o abrir puertas, etc. El sistema debe poseer seguridad de
funcionamiento por lo que necesariamente debe auto-vigilarse
Funciones del sistema de detección automática de incendios
Tiposdedetección

9. 9
Detección de incendios

10. 10
Detectores automáticos
Son los elementos que detectan el fuego
a través de algunos fenómenos que lo
acompañan: gases o humos, temperatura o
radiación UV, visible o infrarroja. Según el
fenómeno que preavisen los detectores se
denominan:
 Detector de gases o iónico.
 Detector de humos visibles (óptico)
 Detector de temperatura: fijo y/o termo
-velocimétrico.
 Detector de llama: - Ultravioleta - Infra-
rroja
Componentes del sistema
Estas son el cerebro del sistema y a ellas están unidas las líneas de
detectores y las de los pulsadores de alarma.
Entre las funciones a desarrollar por una central de señalización se
destacan:
 Alimentar el sistema a partir de la red.
Debe disponer de batería para alimentación de socorro por fallo
de red. Debe recargar la batería y avisar de sus averías
 Dar señales ópticas o acústicas en los diversos niveles de alarma
preestablecidos.
 Debe permitir localizar la línea donde se ha producido la alarma.
 Controlar la realización del plan de alarma: Controlar presencia del
vigilante y de extinción del fuego. En caso contrario disparar la
alarma general, etc.
Centrales de señalización
Estas unen los detectores y pulsadores de alarma
a la central y ésta a las alarmas ópticas, acústicas o
sistema de mando a distancia .
Líneas

11. 11

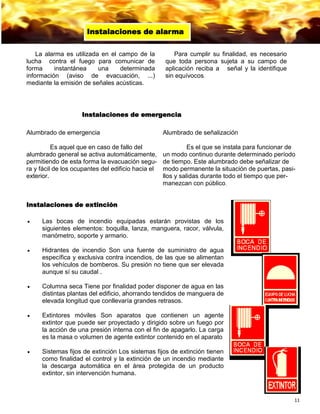

La alarma es utilizada en el campo de la
lucha contra el fuego para comunicar de
forma instantánea una determinada
información (aviso de evacuación, ...)
mediante la emisión de señales acústicas.
Para cumplir su finalidad, es necesario
que toda persona sujeta a su campo de
aplicación reciba a señal y la identifique
sin equívocos.
Instalaciones de alarma
Alumbrado de emergencia
Es aquel que en caso de fallo del
alumbrado general se activa automáticamente,
permitiendo de esta forma la evacuación segu-
ra y fácil de los ocupantes del edificio hacia el
exterior.
Alumbrado de señalización
Es el que se instala para funcionar de
un modo continuo durante determinado período
de tiempo. Este alumbrado debe señalizar de
modo permanente la situación de puertas, pasi-
llos y salidas durante todo el tiempo que per-
manezcan con público.
Instalaciones de emergencia
Instalaciones de extinción
 Las bocas de incendio equipadas estarán provistas de los
siguientes elementos: boquilla, lanza, manguera, racor, válvula,
manómetro, soporte y armario.
 Hidrantes de incendio Son una fuente de suministro de agua
específica y exclusiva contra incendios, de las que se alimentan
los vehículos de bomberos. Su presión no tiene que ser elevada
aunque sí su caudal .
 Columna seca Tiene por finalidad poder disponer de agua en las
distintas plantas del edificio, ahorrando tendidos de manguera de
elevada longitud que conllevaría grandes retrasos.
 Extintores móviles Son aparatos que contienen un agente
extintor que puede ser proyectado y dirigido sobre un fuego por
la acción de una presión interna con el fin de apagarlo. La carga
es la masa o volumen de agente extintor contenido en el aparato
 Sistemas fijos de extinción Los sistemas fijos de extinción tienen
como finalidad el control y la extinción de un incendio mediante
la descarga automática en el área protegida de un producto
extintor, sin intervención humana.

12. 12
Es un aparato que consta de
un recipiente con una serie de
mecanismos que expulsan una
substancia a cierta presión y sirve
para la extinción de incendios.
Los hay de diversos
componentes, que se pueden
agrupar principalmente en tres
grupos:
Polvo Es necesario que el extintor lleve además de la substancia
extintora (polvo, agua, p.ej.) un gas impulsor que la
transporte a la presión adecuada al exterior.
En este caso el extintor lleva un manómetro para comprobar
que la presión de este gas impulsor es la correcta para su
buen funcionamiento
Agua
Gas
(N2 ó
CO2)
Este se encuentra almacenado a presión y esta hace que
salga al apretar la manilla. En el resto, es necesario que el
extintor lleve además de la substancia extintora (polvo, p.ej.)
un gas impulsor que la transporte a la presión adecuada al
exterior.
En este caso el extintor lleva un manómetro para comprobar
que la presión de este gas impulsor es la correcta para su
buen funcionamiento
Tienen una zona de salida en forma de cono. Hay que tener
la precaución de cogerlos por la zona indicada para ello,
pues la zona de salida puede alcanzar bajas temperaturas
durante su uso.
Cada extintor lleva
claramente identificado el
agente extintor que
contiene y para qué tipo de
fuego está indicado (A, B,
C, D o para varios a la vez).
Pueden estar pintados
de diversos colores, aunque
el más común es el rojo.
EXTINTOR PORTÁTIL

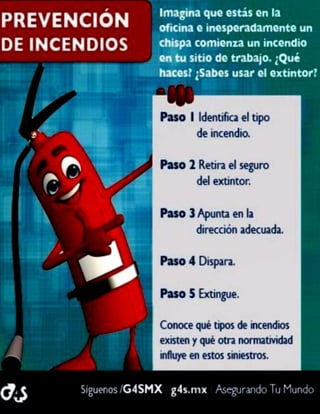

13. 13

14. 14

15. 15
Métodos de extinción de incendios
Eliminación del calor por enfriamiento:
Consiste en bajar la temperatura hasta eliminar
la combustión. El agua es uno de los mejores
agentes para este propósito.
Eliminación del material combustible:
Se trata de remover total o parcialmente el
material que se está quemando o se va a quemar.
Eliminación del oxígeno:
Es la acción de sofocar el oxígeno para eliminar
por completo su contacto con el material
combustible.
SISTEMAS DE EXTINCION `CON AGUA
 Los equipos extintores de agua que ejercen su poder de extinción por el efecto de
ENFRIAMIENTO.
 Son adecuados para fuegos de clase A – sólidos
 No deben ser utilizados para fuegos de clase B –líquidos combustibles y gases
inflamables
 No deben ser utilizados para fuegos de clase C –equipos eléctricos bajo tensión,
por ser el agua conductora de la corriente eléctrica
 No deben ser utilizados par fuegos de clase D-metales-
 Por lo tanto, el AGUA debe ser utilizada para fuegos clase A, tales como madera,
papel, telas, gomas y otros

16. 16

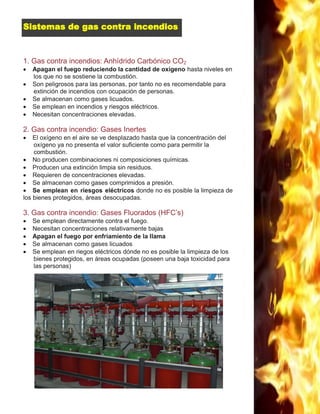

1. Gas contra incendios: Anhídrido Carbónico CO2
 Apagan el fuego reduciendo la cantidad de oxígeno hasta niveles en
los que no se sostiene la combustión.
 Son peligrosos para las personas, por tanto no es recomendable para
extinción de incendios con ocupación de personas.
 Se almacenan como gases licuados.
 Se emplean en incendios y riesgos eléctricos.
 Necesitan concentraciones elevadas.
2. Gas contra incendio: Gases Inertes
 El oxígeno en el aire se ve desplazado hasta que la concentración del
oxígeno ya no presenta el valor suficiente como para permitir la
combustión.
 No producen combinaciones ni composiciones químicas.
 Producen una extinción limpia sin residuos.
 Requieren de concentraciones elevadas.
 Se almacenan como gases comprimidos a presión.
 Se emplean en riesgos eléctricos donde no es posible la limpieza de
los bienes protegidos, áreas desocupadas.
3. Gas contra incendio: Gases Fluorados (HFC’s)
 Se emplean directamente contra el fuego.
 Necesitan concentraciones relativamente bajas
 Apagan el fuego por enfriamiento de la llama
 Se almacenan como gases licuados
 Se emplean en riegos eléctricos dónde no es posible la limpieza de los
bienes protegidos, en áreas ocupadas (poseen una baja toxicidad para
las personas)
Sistemas de gas contra incendios

17. 17

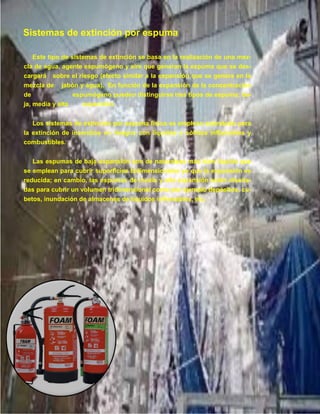

Este tipo de sistemas de extinción se basa en la realización de una mez-
cla de agua, agente espumógeno y aire que generan la espuma que se des-
cargará sobre el riesgo (efecto similar a la expansión que se genera en la
mezcla de jabón y agua). En función de la expansión de la concentración
de espumógeno pueden distinguirse tres tipos de espuma: ba-
ja, media y alta expansión.
Los sistemas de extinción por espuma física se emplean sobretodo para
la extinción de incendios en riesgos con líquidos o sólidos inflamables y
combustibles.
Las espumas de baja expansión son de naturaleza más bien líquida que
se emplean para cubrir superficies bidimensionales ya que la expansión es
reducida; en cambio, las espumas de media y alta expansión están diseña-
das para cubrir un volumen tridimensional como por ejemplo depósitos, cu-
betos, inundación de almacenes de líquidos inflamables, etc.
Sistemas de extinción por espuma

18. 18

19. 19
