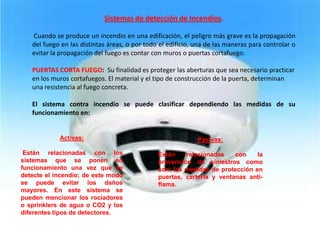

2. Sistemas de detección de Incendios.
Cuando se produce un incendio en una edificación, el peligro más grave es la propagación
del fuego en las distintas áreas, o por todo el edificio, una de las maneras para controlar o
evitar la propagación del fuego es contar con muros o puertas cortafuego.
PUERTAS CORTA FUEGO: Su finalidad es proteger las aberturas que sea necesario practicar
en los muros cortafuegos. El material y el tipo de construcción de la puerta, determinan
una resistencia al fuego concreta.
El sistema contra incendio se puede clasificar dependiendo las medidas de su
funcionamiento en:
Activas: Pasivas:
Están relacionadas con los Están relacionadas con la
sistemas que se ponen en prevención de siniestros como
funcionamiento una vez que se son; las medidas de protección en
detecte el incendio; de este modo puertas, cartería y ventanas anti-
se puede evitar los daños flama.
mayores. En este sistema se
pueden mencionar los rociadores
o sprinklers de agua o CO2 y los
diferentes tipos de detectores.

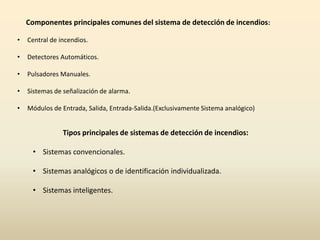

3. Componentes principales comunes del sistema de detección de incendios:
• Central de incendios.
• Detectores Automáticos.
• Pulsadores Manuales.
• Sistemas de señalización de alarma.
• Módulos de Entrada, Salida, Entrada-Salida.(Exclusivamente Sistema analógico)
Tipos principales de sistemas de detección de incendios:
• Sistemas convencionales.
• Sistemas analógicos o de identificación individualizada.
• Sistemas inteligentes.

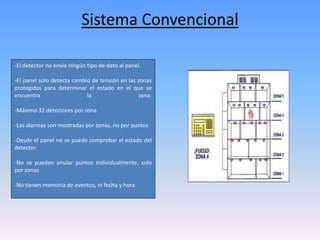

4. Sistema Convencional
-El detector no envía ningún tipo de dato al panel.
-El panel solo detecta cambio de tensión en las zonas
protegidas para determinar el estado en el que se
encuentra la zona.
-Máximo 32 detectores por zona
-Las alarmas son mostradas por zonas, no por puntos
-Desde el panel no se puede comprobar el estado del
detector
-No se pueden anular puntos individualmente, solo
por zonas
-No tienen memoria de eventos, ni fecha y hora

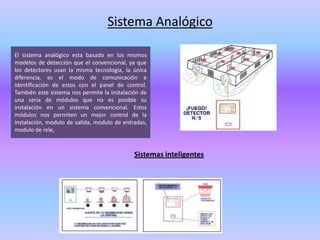

5. Sistema Analógico
El sistema analógico esta basado en los mismos
modelos de detección que el convencional, ya que
los detectores usan la misma tecnología, la única
diferencia, es el modo de comunicación e
identificación de estos con el panel de control.
También este sistema nos permite la instalación de
una seria de módulos que no es posible su
instalación en un sistema convencional. Estos
módulos nos permiten un mejor control de la
instalación, modulo de salida, modulo de entradas,
modulo de rele,
Sistemas inteligentes

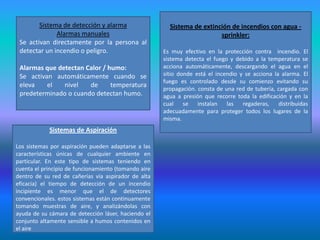

6. Sistema de detección y alarma Sistema de extinción de incendios con agua -
Alarmas manuales sprinkler:
Se activan directamente por la persona al
detectar un incendio o peligro. Es muy efectivo en la protección contra incendio. El
sistema detecta el fuego y debido a la temperatura se
Alarmas que detectan Calor / humo: acciona automáticamente, descargando el agua en el
Se activan automáticamente cuando se sitio donde está el incendio y se acciona la alarma. El
fuego es controlado desde su comienzo evitando su
eleva el nivel de temperatura
propagación. consta de una red de tubería, cargada con
predeterminado o cuando detectan humo. agua a presión que recorre toda la edificación y en la
cual se instalan las regaderas, distribuidas
adecuadamente para proteger todos los lugares de la
misma.
Sistemas de Aspiración
Los sistemas por aspiración pueden adaptarse a las
características únicas de cualquier ambiente en
particular. En este tipo de sistemas teniendo en
cuenta el principio de funcionamiento (tomando aire
dentro de su red de cañerías vía aspirador de alta
eficacia) el tiempo de detección de un incendio
incipiente es menor que el de detectores
convencionales. estos sistemas están continuamente
tomando muestras de aire, y analizándolas con
ayuda de su cámara de detección láser, haciendo el
conjunto altamente sensible a humos contenidos en
el aire

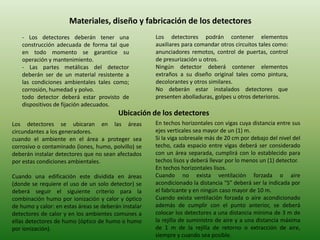

7. Materiales, diseño y fabricación de los detectores
- Los detectores deberán tener una Los detectores podrán contener elementos
construcción adecuada de forma tal que auxiliares para comandar otros circuitos tales como:
en todo momento se garantice su anunciadores remotos, control de puertas, control
operación y mantenimiento. de presurización u otros.
- Las partes metálicas del detector Ningún detector deberá contener elementos
deberán ser de un material resistente a extraños a su diseño original tales como pintura,
las condiciones ambientales tales como; decolorantes y otros similares.
corrosión, humedad y polvo. No deberán estar instalados detectores que
todo detector deberá estar provisto de presenten abolladuras, golpes u otros deterioros.
dispositivos de fijación adecuados.
Ubicación de los detectores
Los detectores se ubicaran en las áreas En techos horizontales con vigas cuya distancia entre sus
circundantes a los generadores. ejes verticales sea mayor de un (1) m.
cuando el ambiente en el área a proteger sea Si la viga sobresale más de 20 cm por debajo del nivel del
corrosivo o contaminado (iones, humo, polvillo) se techo, cada espacio entre vigas deberá ser considerado
deberán instalar detectores que no sean afectados con un área separada, cumplirá con lo establecido para
por estas condiciones ambientales. techos lisos y deberá llevar por lo menos un (1) detector.
En techos horizontales lisos.
Cuando una edificación este dividida en áreas Cuando no exista ventilación forzada o aire
(donde se requiere el uso de un solo detector) se acondicionado la distancia "S" deberá ser la indicada por
deberá seguir el siguiente criterio para la el fabricante y en ningún caso mayor de 10 m.
combinación humo por ionización y calor y óptico Cuando exista ventilación forzada o aire acondicionado
de humo y calor: en estas áreas se deberán instalar además de cumplir con el punto anterior, se deberá
detectores de calor y en los ambientes comunes a colocar los detectores a una distancia mínima de 3 m de
ellas detectores de humo (óptico de humo o humo la rejilla de suministro de aire y a una distancia máxima
por ionización). de 1 m de la rejilla de retorno o extracción de aire,
siempre y cuando sea posible.

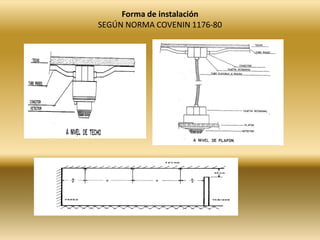

8. Forma de instalación
SEGÚN NORMA COVENIN 1176-80

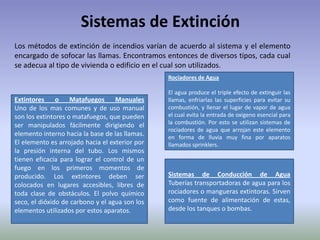

9. Sistemas de Extinción
Los métodos de extinción de incendios varían de acuerdo al sistema y el elemento
encargado de sofocar las llamas. Encontramos entonces de diversos tipos, cada cual
se adecua al tipo de vivienda o edificio en el cual son utilizados.
Rociadores de Agua
El agua produce el triple efecto de extinguir las
Extintores o Matafuegos Manuales llamas, enfriarlas las superficies para evitar su
Uno de los mas comunes y de uso manual combustión, y llenar el lugar de vapor de agua
son los extintores o matafuegos, que pueden el cual evita la entrada de oxigeno esencial para
ser manipulados fácilmente dirigiendo el la combustión. Por esto se utilizan sistemas de
rociadores de agua que arrojan este elemento
elemento interno hacia la base de las llamas. en forma de lluvia muy fina por aparatos
El elemento es arrojado hacia el exterior por llamados sprinklers.
la presión interna del tubo. Los mismos
tienen eficacia para lograr el control de un
fuego en los primeros momentos de
producido. Los extintores deben ser Sistemas de Conducción de Agua
colocados en lugares accesibles, libres de Tuberías transportadoras de agua para los
toda clase de obstáculos. El polvo químico rociadores o mangueras extintoras. Sirven
seco, el dióxido de carbono y el agua son los como fuente de alimentación de estas,
elementos utilizados por estos aparatos. desde los tanques o bombas.

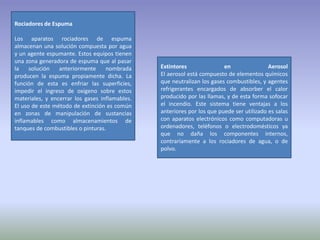

10. Rociadores de Espuma
Los aparatos rociadores de espuma
almacenan una solución compuesta por agua
y un agente espumante. Estos equipos tienen
una zona generadora de espuma que al pasar
la solución anteriormente nombrada Extintores en Aerosol
producen la espuma propiamente dicha. La El aerosol está compuesto de elementos químicos
función de esta es enfriar las superficies, que neutralizan los gases combustibles, y agentes
impedir el ingreso de oxigeno sobre estos refrigerantes encargados de absorber el calor
materiales, y encerrar los gases inflamables. producido por las llamas, y de esta forma sofocar
El uso de este método de extinción es común el incendio. Este sistema tiene ventajas a los
en zonas de manipulación de sustancias anteriores por los que puede ser utilizado es salas
inflamables como almacenamientos de con aparatos electrónicos como computadoras u
tanques de combustibles o pinturas. ordenadores, teléfonos o electrodomésticos ya
que no daña los componentes internos,
contrariamente a los rociadores de agua, o de
polvo.
