El proyecto se ubica en las faldas del volcán Antisana y busca restaurar la casa de Humboldt como museo de investigación científica, integrando áreas de descanso, cafetería y tienda a través de una estructura modular. Se enfatiza el uso sostenible de materiales y una distribución que maximiza la luz y las vistas, considerando la topografía y los elementos naturales circundantes. La cafetería se sitúa como el centro del edificio, con circulación vertical y horizontal que facilita el acceso a los diferentes espacios, promoviendo una experiencia arquitectónica enriquecedora.

2. EL ÁREA DONDE SE IMPLANTARÁ POSTERIORMENTE EL PROYECTO SE
UBICA EN LAS FALDAS DEL VOLCAN ANTISANA, CERCA DE LA LAGUNA
LA MICA, DONDE HACE MAS DE 200 AÑOS SE IMPLANTO LA CASA QUE
FUE HABITADA POR HUMBOLDT DURANTE SU ESTADÍA Y SU PERIODO DE
INVESTIGACIÓN EN EL ECUADOR, Y QUE AHORA ESTÁ SIENDO
RESTAURADA PARA SER USADA COMO UN MUSEO DE INVESTIGACIÓN
CIENTÍFICA. EL TERRENO CUENTA CON UNA LEVE PENDIENTE DE
APROXIMADAMENTE EL 11% LA CUAL ES TRABAJADA MEDIANTE EL USO
DE DIFERENTES PLATAFORMAS QUE SE CONECTAN A TRAVES DE
ESCALERAS Y RAMPAS.
EL PROGRAMA FUNCIONAL DEL EDIFICIO DE APOYO AL MUSEO CASA DE
HUMBOLT, SE COMPONE DE AREAS DE DESCANSO, CAFETERIA, TIENDA DE
MUSEO Y BATERIAS SANITARIAS.
NUESTRO PROYECTO SE SOLUCIONA MEDIANTE EL USO DE CINCO
MODULOS PRINCIPALES, QUE COMPONEN LA ESTRUCTURA, LOS
RECUBRIMIENTOS, LA TABIQUERIA, LA VENTANERIA Y EL MOBILIARIO, LOS
MODULOS MENCIONADOS SON CREADOS EN BASE A LA DIMENSION DE
LOS DIFERENTES MATERIALES USADOS.
TOPOGRAFÍA
A´
B
B´
SECCIÓN A-A´
SECCIÓN B-B´
MEMORIA DESCRIPTIVA
UBICACIÓN
PROVINCIA DE NAPO
VOLCAN
ANTISANA
LAGUNA
LA MICA
A
IMPLANTACIÓN

3. CHUQUIRAGUA
O conocida como
la flor de los
Andes, es un
arbusto bajo
densamente ramoso,
son de entre 15 y
30 cm de altura
El proyecto se gira 51 grados, de tal manera que todos los
espacios aprovechan la luz solar sin interrumpir a los demás.
Se toma en cuenta los elementos del entorno para definir una
distribución y ubicación adecuada para los diferentes espacios
La dirección del viento predominante ocurre desde la dirección
sureste, esto determina la ubicación de ciertos volÚmenes de
tal manera que cubran a los otros, además del uso de la
vegetación.
La inclincación del proyecto permite que todos los espacios
aprovechen la visual principal (el Antisana), mientras que el
volumen central se eleva sobre los demás para aprovechar
ambas visuales (Antisana- riachuelo)
ARRAYÁN
Es un árbol que
puede llegar a
medir hasta unos
15m de altura,
con troncos de
hasta 80cm de
diámetro.
VEGETACIÓN
POLYLEPIS
Este árbol crece en grandes
altitudes, comúnmente suelen estar
presentes en laderas de montañas y
quebradas. Esta especie alcanza los
15m de altura.
FRAILEJÓN
son plantas propias
de alta montaña,
tiene por exclusivo
hogar a Venezuela,
Ecuador y Colombia.
SUNFO
Crece en América
latina entre los 3000 y
4000 msnm, es una
planta aromática
rastrera con olor
mentolado.
ELEMENTOS DEL CONTEXTO
PLANTA ESQUEMÁTICA

4. 6
.
0
0
-
5
.
0
0
-
4
.
0
0
-
3
.
0
0
-
2
.
0
0
m

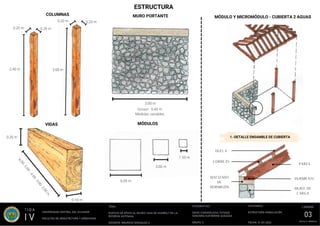

COLUMNAS
ESTRUCTURA
2.40 m 3.00 m
0.20 m 0.20 m
0.20 m 0.20 m
VIGAS
0.20 m
0.10 m
MURO PORTANTE
Grosor: 0.40 m
Medidas: variables
MÓDULOS
3.00 m
6.00 m
1.50 m
3.00 m
MÓDULO Y MICROMÓDULO - CUBIERTA 2 AGUAS
1.-DETALLE ENSAMBLE DE CUBIERTA
DUELA
CORREAS
DURMIENTE
PARES
MURO DE
CARGA
MACIZADO
DE
HORMIGÓN

5. 2.-DETALLE ENTRE PISO - CAJA DE
GRADAS
3.-DETALLE ANCLAJE
MACRO MÓDULO - CERCHAS
1.-DETALLE CERCHA
6.00 m
6.00 m
4.-DETALLE MURO-CORONACIÓN 5-DETALLE MURO-MÉNSULAS 6-DETALLE MÉNSULAS
Viga
Ménsula
MACRO MÓDULO Y MÓDULO - ELEMENTO DE CORONACIÓN
Muro de Piedra
Macizado de
hormigón
Viga
1.-Unión viga-columna
4.-Detalle Unión. Viga-Hormigón-
Piedra
Viga
Columna
Viga
2.-Detalle anclaje
Anclaje-acero
3.-Perno. Unión viga-
hormigón
Perno
Viga
Macizado de
hormigón
Muro de
Piedra
Viga
Macizado de
hormigón
Perno

6. MÓdulo
3.00 x 3.00 m
Sub mÓdulo
1.50 m x 1.50 m
Macro MÓdulo
6.00 x 6.00 m
Mediante el uso de los módulos y sub módulos previamente definidos
se articulan los espacios, con el objetivo principal de evitar generar
desperdicios materiales en referencia a la estructura liviana y a
los muros portantes.
APLICACIÓN DE MÓDULOS ESTRUCTURALES
El MACRO módulo surge a
partir de la uniÓn de 4
módulos, el mismo que se
usará para el espacio
central que será el lugar
destinado a la cafetería,
articulado en dos niveles
con el objetivo de
aprovechar las visuales.
PLANTA BAJA PLANTA ALTA

7. Cambiadores para
empleados
Baños
Área de
descanso para
visitantes
Área de descanso
para guías y
empleados
Tienda de museo
Bodega del
museo
8.70 m2
7.20 m2
34.70 m2
12.40 m2
8.40 m2
3.60 m2
17.00 m2
Los espacios se ubican de acuerdo a una lógica sencilla, el alma o centro
del proyecto se trata de la cafetería, la misma que aprovechará ambas
visuales; alrededor de esta se ubican las áreas de descanso tanto para
visitantes como para guías. El primer lugar ubicado junto a la caminería es
la tienda de museo , debido a su relación directa con el museo.
ÁREAS
ESPACIOS
Cocina- bar
PLANTA BAJA
34.70 m2
Fogatas
ÁREAS
ESPACIOS
Comedor
Circulación vertical
(gradas)
Circulación vertical
(rampas)
Circulación
horizontal
Plaza de acceso
PLAZA DE ACCESO
se toma de referencia el concepto de La
Promenade, aplicado por Le Corbusier en
la mayor parte de su arquitectura, y
que constituye uno de los conceptos que
sustenta las cualidades espaciales de su
obra, es así que se conjuga el uso
gradas como un elemento articulador de
los espacios para crear el paseo
arquitectónico, y se trazan rampas y
espacios distribuidores para llegar a los
diferentes espacios, creando distintos
ángulos y sensaciones en el espectador
a medida que asciende por las mismas.
FUNCIONALIDAD CIRCULACIÓN
PLANTA ALTA

8. PAREDES DE BAÑO KINARA
Himalaya grafito 30x15
PAREDES: PIEDRA DECORATIVA
ALPES
beige 30x60
30 X 60 cm
MATERIALES
PISO DE BAÑOS:
pORCELANATO ALAMO
GRAFITO 30x30
PISOS COCINA: Piedra 60x60
cm
PISOS TIENDA Y BODEGA:
Piedra Andesita lisa 30x30
PISOS EXTERIORES Piedra
1.20 x 1.20
MÓDULOS
30 x 15 cm
PISOS AREAS DESCANSO:
Porcelanato maderado
0.20 x 1.20 m
30 X 30 cm
SEGUNDO PISO CAFETERIA:
madera de roble, 30x10cm
20
x
120
cm
RECUBRIMIENTOS
BAÑOS
TIENDA-BODEGA
COCINA
EXTERIORES
ÁREA DESCANSOS
COMEDOR
PLANTA BAJA

9. PLANTA ALTA
TIENDA Y BODEGA
CAMBIADORES
BAÑOS - TIENDA

10. TABLEROS:
Tablero MDP
RH , 1.20m x
2.40
DINTELES Y
COLUMNETAS:
Aserradero San
Felipe, 2.40m,
espesor: 2cm,
ancho; 4cm
MATERIALES
ESQUEMA DE MODULACIÓN
TABIQUERÍA
2.80 m
2.70 m
2.70 m
2.40 m 2.40 m
1.20 m 1.20 m
0.70 m 0.90 m
Sobrante-se
une para
completar
otra pieza
de madera
DISTANCIA
ENTRE
COLUMNAS
DISTANCIA
ENTRE
MURO-COLUMNA
MACHIEMBREADO
PIE
DERECHO
TORNILLOS

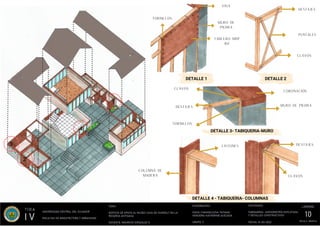

11. CLAVOS
LISTONES
COLUMNA DE
MADERA
DESTAJES
DETALLE 1
CLAVOS
CORONACIÓN
PUNTALES
CLAVOS
VIGA
MURO DE
PIEDRA
TABLERO MDP
RH
TORNILLOS
MURO DE PIEDRA
DETALLE 3- TABIQUERIA-MURO
DETALLE 4 - TABIQUERIA- COLUMNAS
TORNILLOS
DESTAJES
DESTAJES
DETALLE 2
1
2
3
4

12. PERFILERÍA DE MADERA: Maderato, perfil roble,
longitud maxima 6.00m
VIDRIO LAMINADO: Seguvid, 2.40m x 3.60m,
espesor: 6mm
MATERIALES
2.70 m
VENTANERÍA
modulaciÓn en ventanas
en espacio entre muro y
columna
modulaciÓn
en ventanas
en espacio
entre
columna y
columna
0.90 m
0.90 m
0.70 m
0.70 m
2.80 m
VENTANA FIJA
VENTANA FIJA
PUERTA
CORREDIZA 3
HOJAS
PUERTA
CORREDIZA 3
HOJAS
PUERTA
CORREDIZA 3
HOJAS
PUERTA
CORREDIZA 3
HOJAS
FIJA
FIJA
FIJA
FIJA
PROYECTABLE
PROYECTABLE
PROYECTABLE
PROYECTABLE
PROYECTABLE

13. VENTANAS PROYECTABLES
PUERTAS CORREDIZAS
BASTIDOR DE
MADERA LAMINADO
90-115 MM
herraje de
rodamiento
dintel
pIE
DERECHO -
LISTONES
perfil DE
MADERA
vidrio
tablero
vidrio
perfil
BISAGRA
TIPO TIJERA
TORNILLOS
BISAGRA
TIPO TIJERA
doble vidrio
herraje de
rodamiento
marco de
madera
vidrio
COLOCACIÓN DE VENTANAS
EN TABIQUERÍA
cerco
VENTANAS FIJAS
perfil de
madera
junquillo
pre cerco
mortero de
nivelaciÓn
perfil metálico

14. FACHADA OESTE
FACHADA ESTE
FACHADA SUR
FACHADA NORTE

15. MOBILIARIO
0.60 m 0.60 m
1.20 m
0.45
m
1.20
m
0.45
m
0.40
m
0.70
m
0.45
m
0.90
m
0.70
m
0.40
m
0.95
m
0.90
m
0.45
m
1.90
m
0.60 m 0.60 m 0.60 m
1.20 m
0.60 m
060 m
1.20 m
2.40 m
2.40 m
2.40 m
1.80
m
1.80
m
1.80
m
TABLERO MDF MELAMINA
0.90
m
0.90
m
0.60
m
0.60
m
0.40 m
uso de los tableros
mdf sin generar
desperdicio
2.40
x 0.60
m
1.80x0.60 m
1.20 x
0.90 m
1.20 x 0.40 m
1.20 x 0.40m
1.20 x 0.40m
0
.
6
0
x
1
.
2
0
m
0
.
6
0
x
1
.
2
0
m

16. PLANTA BAJA PLANTA ALTA
A
A'
B
B'
C
C'
D D'
SECCIÓN B-B'
SECCIÓN D-D'
SECCIÓN A-A'
SECCIÓN C-C'

17. PERSPECTIVA INTERIOR CAFETERÍA PERSPECTIVA INTERIOR ÁREA DESCANSO VISITANTES
PERSPECTIVA EXTERIOR DESDE LA TIENDA
PERSPECTIVA EXTERIOR VISTA HACIA LA PRIMERA FOGATA

18. SECCIÓN GENERAL LONGITUDINAL
SECCIÓN GENERAL TRANSVERSAL
AXONOMETRÍA GENERAL
