Este documento describe las características y partes de las fuentes de poder AT y ATX que se usan para alimentar computadoras. Explica que las fuentes de poder AT se encienden y apagan manualmente, mientras que las ATX se encienden y apagan digitalmente a través del sistema operativo. También identifica los componentes clave de una fuente de poder ATX como el transformador, transistores, ventilador y cables de voltaje.

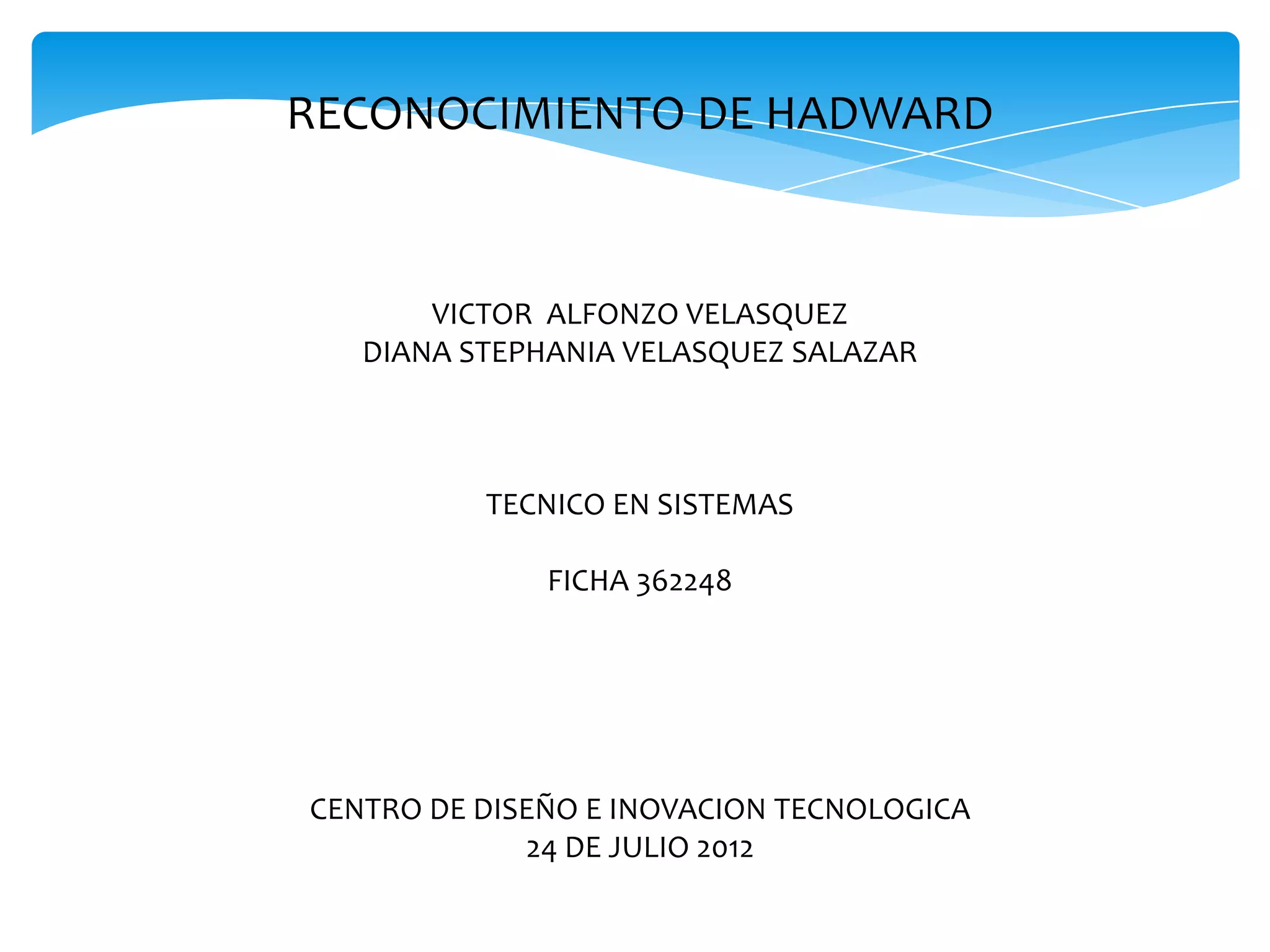

1. RECONOCIMIENTO DE HADWARD
VICTOR ALFONZO VELASQUEZ
DIANA STEPHANIA VELASQUEZ SALAZAR
TECNICO EN SISTEMAS
FICHA 362248
CENTRO DE DISEÑO E INOVACION TECNOLOGICA
24 DE JULIO 2012

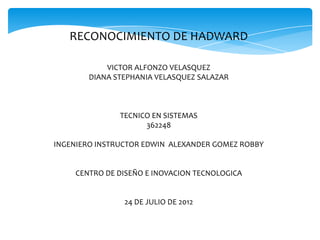

2. RECONOCIMIENTO DE HADWARD
VICTOR ALFONZO VELASQUEZ
DIANA STEPHANIA VELASQUEZ SALAZAR
TECNICO EN SISTEMAS
362248
INGENIERO INSTRUCTOR EDWIN ALEXANDER GOMEZ ROBBY
CENTRO DE DISEÑO E INOVACION TECNOLOGICA
24 DE JULIO DE 2012

3. INTRODUCCIÓN
En el presente trabajo se darán a conocer
las características y tipos de fuente de
poder.
El objetivo principal es darles a conocer
mas sobre este hardware, sus funciones y
la importancia que cumple en un
ordenador o computador.

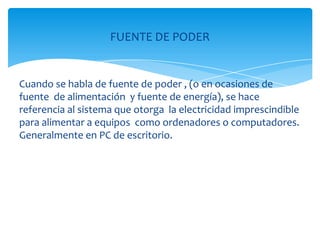

4. FUENTE DE PODER
Cuando se habla de fuente de poder , (o en ocasiones de
fuente de alimentación y fuente de energía), se hace
referencia al sistema que otorga la electricidad imprescindible
para alimentar a equipos como ordenadores o computadores.
Generalmente en PC de escritorio.

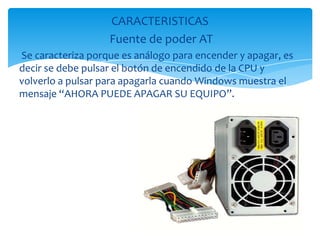

5. CARACTERISTICAS
Fuente de poder AT
Se caracteriza porque es análogo para encender y apagar, es
decir se debe pulsar el botón de encendido de la CPU y
volverlo a pulsar para apagarla cuando Windows muestra el
mensaje “AHORA PUEDE APAGAR SU EQUIPO”.

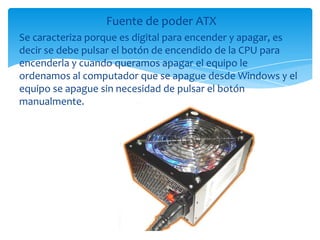

6. Fuente de poder ATX
Se caracteriza porque es digital para encender y apagar, es
decir se debe pulsar el botón de encendido de la CPU para
encenderla y cuando queramos apagar el equipo le
ordenamos al computador que se apague desde Windows y el
equipo se apague sin necesidad de pulsar el botón
manualmente.

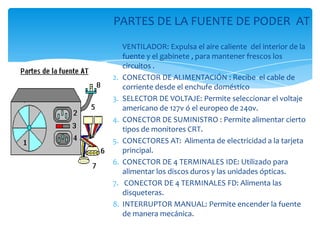

7. PARTES DE LA FUENTE DE PODER AT
1. VENTILADOR: Expulsa el aire caliente del interior de la
fuente y el gabinete , para mantener frescos los
circuitos .
2. CONECTOR DE ALIMENTACIÓN : Recibe el cable de
corriente desde el enchufe doméstico
3. SELECTOR DE VOLTAJE: Permite seleccionar el voltaje
americano de 127v ó el europeo de 240v.
4. CONECTOR DE SUMINISTRO : Permite alimentar cierto
tipos de monitores CRT.
5. CONECTORES AT: Alimenta de electricidad a la tarjeta
principal.
6. CONECTOR DE 4 TERMINALES IDE: Utilizado para
alimentar los discos duros y las unidades ópticas.
7. CONECTOR DE 4 TERMINALES FD: Alimenta las
disqueteras.
8. INTERRUPTOR MANUAL: Permite encender la fuente
de manera mecánica.

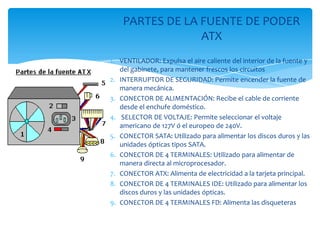

8. PARTES DE LA FUENTE DE PODER
ATX
1. VENTILADOR: Expulsa el aire caliente del interior de la fuente y
del gabinete, para mantener frescos los circuitos
2. INTERRUPTOR DE SEGURIDAD: Permite encender la fuente de
manera mecánica.
3. CONECTOR DE ALIMENTACIÓN: Recibe el cable de corriente
desde el enchufe doméstico.
4. SELECTOR DE VOLTAJE: Permite seleccionar el voltaje
americano de 127V ó el europeo de 240V.
5. CONECTOR SATA: Utilizado para alimentar los discos duros y las
unidades ópticas tipos SATA.
6. CONECTOR DE 4 TERMINALES: Utilizado para alimentar de
manera directa al microprocesador.
7. CONECTOR ATX: Alimenta de electricidad a la tarjeta principal.
8. CONECTOR DE 4 TERMINALES IDE: Utilizado para alimentar los
discos duros y las unidades ópticas.
9. CONECTOR DE 4 TERMINALES FD: Alimenta las disqueteras

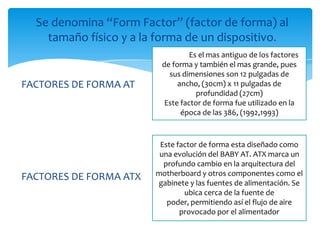

9. Se denomina “Form Factor” (factor de forma) al
tamaño físico y a la forma de un dispositivo.
KLGHES Es el mas antiguo de los factores
de forma y también el mas grande, pues
sus dimensiones son 12 pulgadas de
FACTORES DE FORMA AT ancho, (30cm) x 11 pulgadas de
profundidad (27cm)
Este factor de forma fue utilizado en la
época de las 386, (1992,1993)
Este factor de forma esta diseñado como
una evolución del BABY AT. ATX marca un
profundo cambio en la arquitectura del
FACTORES DE FORMA ATX motherboard y otros componentes como el
gabinete y las fuentes de alimentación. Se
ubica cerca de la fuente de
poder, permitiendo así el flujo de aire
provocado por el alimentador

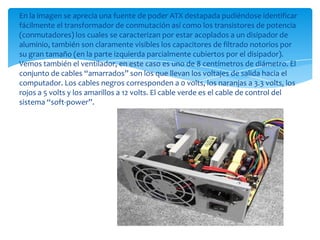

10. En la imagen se aprecia una fuente de poder ATX destapada pudiéndose identificar
fácilmente el transformador de conmutación así como los transistores de potencia
(conmutadores) los cuales se caracterizan por estar acoplados a un disipador de
aluminio, también son claramente visibles los capacitores de filtrado notorios por
su gran tamaño (en la parte izquierda parcialmente cubiertos por el disipador).
Vemos también el ventilador, en este caso es uno de 8 centímetros de diámetro. El
conjunto de cables “amarrados” son los que llevan los voltajes de salida hacia el
computador. Los cables negros corresponden a 0 volts, los naranjas a 3.3 volts, los
rojos a 5 volts y los amarillos a 12 volts. El cable verde es el cable de control del
sistema “soft-power”.

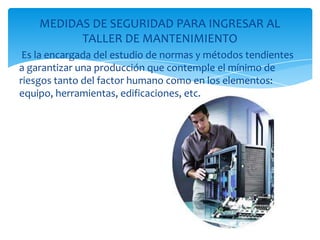

11. MEDIDAS DE SEGURIDAD PARA INGRESAR AL
TALLER DE MANTENIMIENTO
Es la encargada del estudio de normas y métodos tendientes
a garantizar una producción que contemple el mínimo de
riesgos tanto del factor humano como en los elementos:
equipo, herramientas, edificaciones, etc.
