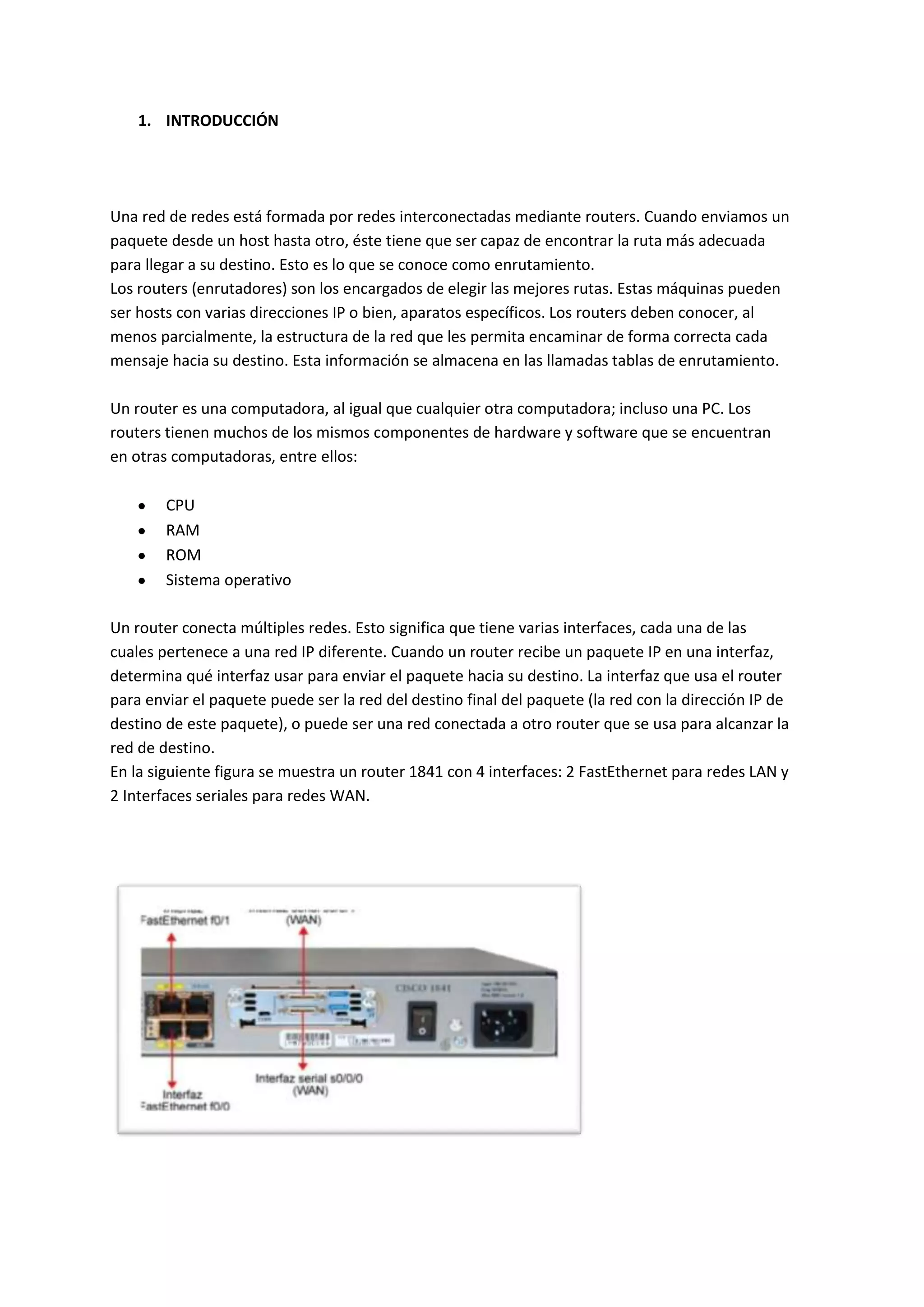

1. INTRODUCCIÓN<br />Una red de redes está formada por redes interconectadas mediante routers. Cuando enviamos un paquete desde un host hasta otro, éste tiene que ser capaz de encontrar la ruta más adecuada para llegar a su destino. Esto es lo que se conoce como enrutamiento. <br />Los routers (enrutadores) son los encargados de elegir las mejores rutas. Estas máquinas pueden ser hosts con varias direcciones IP o bien, aparatos específicos. Los routers deben conocer, al menos parcialmente, la estructura de la red que les permita encaminar de forma correcta cada mensaje hacia su destino. Esta información se almacena en las llamadas tablas de enrutamiento. <br />Un router es una computadora, al igual que cualquier otra computadora; incluso una PC. Los <br />routers tienen muchos de los mismos componentes de hardware y software que se encuentran en otras computadoras, entre ellos:<br />CPU<br />RAM<br />ROM<br />Sistema operativo<br />Un router conecta múltiples redes. Esto significa que tiene varias interfaces, cada una de las <br />cuales pertenece a una red IP diferente. Cuando un router recibe un paquete IP en una interfaz, determina qué interfaz usar para enviar el paquete hacia su destino. La interfaz que usa el router para enviar el paquete puede ser la red del destino final del paquete (la red con la dirección IP de destino de este paquete), o puede ser una red conectada a otro router que se usa para alcanzar la red de destino. <br />En la siguiente figura se muestra un router 1841 con 4 interfaces: 2 FastEthernet para redes LAN y 2 Interfaces seriales para redes WAN.<br />Actividad 1: Conectándose al router en modo consola<br />Una de las formas de configurar o programar el router es conectarse directamente a él a través de un PC. El PC le suministra al router un monitor y un teclado, que constituyen su \"
consola\"

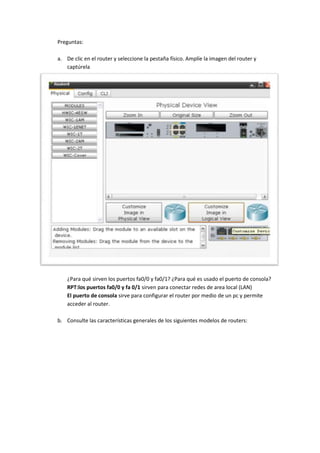

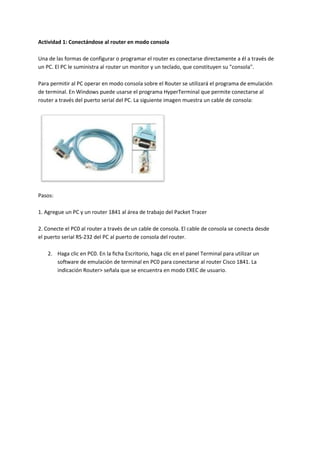

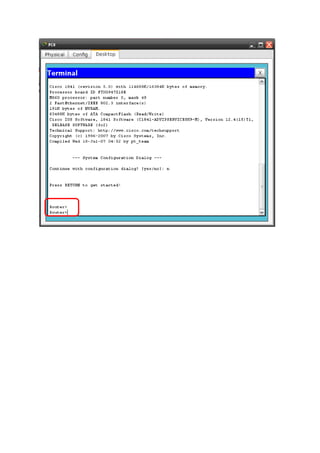

.<br />Para permitir al PC operar en modo consola sobre el Router se utilizará el programa de emulación de terminal. En Windows puede usarse el programa HyperTerminal que permite conectarse al router a través del puerto serial del PC. La siguiente imagen muestra un cable de consola:<br />Pasos:<br />1. Agregue un PC y un router 1841 al área de trabajo del Packet Tracer<br />2. Conecte el PC0 al router a través de un cable de consola. El cable de consola se conecta desde el puerto serial RS-232 del PC al puerto de consola del router.<br />Haga clic en PC0. En la ficha Escritorio, haga clic en el panel Terminal para utilizar un software de emulación de terminal en PC0 para conectarse al router Cisco 1841. La indicación Router> señala que se encuentra en modo EXEC de usuario.<br />Preguntas:<br />De clic en el router y seleccione la pestaña físico. Amplíe la imagen del router y captúrela <br />¿Para qué sirven los puertos fa0/0 y fa0/1? ¿Para qué es usado el puerto de consola?<br />RPT:los puertos fa0/0 y fa 0/1 sirven para conectar redes de area local (LAN)<br />El puerto de consola sirve para configurar el router por medio de un pc y permite acceder al router.<br />Consulte las características generales de los siguientes modelos de routers:<br />2841<br />Se conecta fácilmente al PC vía Ethernet<br />Hasta 8 Mbps de flujo entrante, 1 Mbps de flujo saliente<br />Permite a múltiples usuarios compartir una sola conexión ADSL con una<br />dirección WAN IP<br />Servidor integrado LAN DHCP<br />Servidor DNS integrado y relé<br />Sistema operativo independiente (funciona con: Windows 95, 98, NT,<br />Mac OS, Unix, Linux)<br />Siempre activado \"

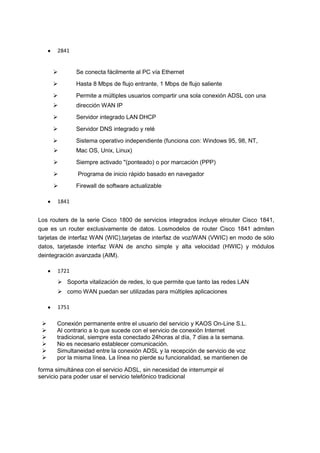

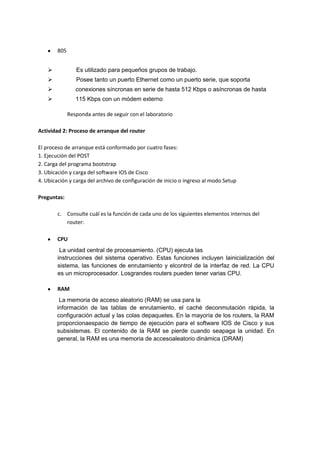

(ponteado) o por marcación (PPP)<br /> Programa de inicio rápido basado en navegador<br />Firewall de software actualizable<br />1841<br />Los routers de la serie Cisco 1800 de servicios integrados incluye elrouter Cisco 1841, que es un router exclusivamente de datos. Losmodelos de router Cisco 1841 admiten tarjetas de interfaz WAN (WIC),tarjetas de interfaz de voz/WAN (VWIC) en modo de sólo datos, tarjetasde interfaz WAN de ancho simple y alta velocidad (HWIC) y módulos deintegración avanzada (AIM).<br />1721<br />Soporta vitalización de redes, lo que permite que tanto las redes LAN<br />como WAN puedan ser utilizadas para múltiples aplicaciones<br />1751<br />Conexión permanente entre el usuario del servicio y KAOS On-Line S.L.<br />Al contrario a lo que sucede con el servicio de conexión Internet<br />tradicional, siempre esta conectado 24horas al día, 7 días a la semana.<br />No es necesario establecer comunicación.<br />Simultaneidad entre la conexión ADSL y la recepción de servicio de voz<br />por la misma línea. La línea no pierde su funcionalidad, se mantienen de<br />forma simultánea con el servicio ADSL, sin necesidad de interrumpir el<br />servicio para poder usar el servicio telefónico tradicional<br />805<br />Es utilizado para pequeños grupos de trabajo.<br />Posee tanto un puerto Ethernet como un puerto serie, que soporta<br /> conexiones síncronas en serie de hasta 512 Kbps o asíncronas de hasta<br /> 115 Kbps con un módem externo<br />Responda antes de seguir con el laboratorio<br />Actividad 2: Proceso de arranque del router<br />El proceso de arranque está conformado por cuatro fases:<br />1. Ejecución del POST<br />2. Carga del programa bootstrap<br />3. Ubicación y carga del software IOS de Cisco<br />4. Ubicación y carga del archivo de configuración de inicio o ingreso al modo Setup<br />Preguntas:<br />Consulte cuál es la función de cada uno de los siguientes elementos internos del router:<br />CPU <br /> La unidad central de procesamiento. (CPU) ejecuta las<br />instrucciones del sistema operativo. Estas funciones incluyen lainicialización del sistema, las funciones de enrutamiento y elcontrol de la interfaz de red. La CPU es un microprocesador. Losgrandes routers pueden tener varias CPU.<br />RAM<br /> La memoria de acceso aleatorio (RAM) se usa para la<br />información de las tablas de enrutamiento, el caché deconmutación rápida, la configuración actual y las colas depaquetes. En la mayoría de los routers, la RAM proporcionaespacio de tiempo de ejecución para el software IOS de Cisco y sus subsistemas. El contenido de la RAM se pierde cuando seapaga la unidad. En general, la RAM es una memoria de accesoaleatorio dinámica (DRAM)<br />ROM<br /> La memoria de solo lectura (ROM) se utiliza para almacenar<br />de forma permanente el código de diagnóstico de inicio (Monitorde ROM). Las tareas principales de la ROM son el diagnóstico delhardware durante el arranque del router y la carga del softwareIOS de Cisco desde la memoria flash a la RAM. Algunos routerstambién tienen una versión más básica del IOS que puede usarsecomo fuente alternativa de arranque. Las memorias ROM no sepueden borrar. Sólo pueden actualizarse reemplazando los chipsde ROM en los tomas<br />Memoria Flash<br /> La memoria flash se utiliza para almacenar<br />una imagen completa del software IOS de Cisco. Normalmente elrouter adquiere el IOS por defecto de la memoria flash. Estasimágenes pueden actualizarse cargando una nueva imagen en lamemoria flash. El IOS puede estar comprimido o no. En la mayoríade los routers, una copia ejecutable del IOS se transfiere a la RAMdurante el proceso de arranque. En otros routers, el IOS puedeejecutarse directamente desde la memoria flash.<br />NVRAM<br />La memoria de acceso aleatorio no volátil (NVRAM) se<br />utiliza para guardar la configuración de inicio. En algunosdispositivos, la NVRAM se implementa utilizando distintasmemorias de solo lectura programables, que se pueden borrarelectrónicamente (EEPROM). En otros dispositivos, se implementaen el mismo dispositivo de memoria flash desde donde se cargó elcódigo de arranque. En cualquiera de los casos, estos dispositivosretienen sus contenidos cuando se apaga la unidad.<br />d. Consulte en qué consisten cada una de las fases del arranque del router y capture imágenes que muestren cada una de las fases.<br />ROMbootstrapCarga del bootstrap<br />flashServidor TFTPROM<br />Sistema operativo de internetworking de ciscoUbicar y cargar el sistema operativo<br />NVRAMServidor TFTPconsola<br /> <br />configuracionUbicar y cargar el archivo o entrada modo “setup”(configuracion inicial)<br />Actividad 3: El comando show<br />e. Ejecute el comando Router>enable. Luego ejecute el comando Router#show ? Enumere diez (10) de los modificadores disponibles para la instrucción Show, así como su correspondiente descripción. <br />Trate de elegir los comandos que usted crea que se utilicen más comúnmente<br /> terminal de visualización de parámetros de configuración del terminal<br />Clear: libera de la memoria el elemento o los elementos especificados.<br />configure: entra al modo de configuración, permite a un administrador<br />ver y cambiar los valores de configuración siguientes para un proyectode equipo en el cuadro de diálogo configuración del control de códigofuente.<br />Copy: copia de un archivo a otro.<br />Delete: elimina un archivo.<br />Enable: enciende los comandos en modo privilegiado.<br />Exit: este comando es el que nos permite salir de un modo.<br />more: muestra el contenido de un archivo.<br />ping: enviar mensajes de eco.<br />Reload: detener y realizar un reinicio en frío.<br />Setup: ejecutar la instalación de comandos de instalación.<br />Traceroute: traza la ruta al destino.<br />Vlan: configurar los parámetros de Vlan.<br />Show: mostrar información del sistema de funcionamiento.<br />Erase: borrar un sistema de ficheros<br />f. Ejecute el comando Router#show version y determine:<br />¿Cuál es la versión de IOS?<br />RPT: Version 12.4(15)T1<br />¿Cuál es el nombre del archivo de imagen de sistema (IOS)?<br />RPT: 33591768 c1841-advipservicesk9-mz.124-15.T1.bin<br />¿Qué tipo de procesador (CPU) y cuánta RAM tiene este router?<br />RPT: procesador board ID FTX0947Z18E y RAM 114688K/16384K bytes of memory<br />¿Cuántas interfaces LAN tiene este router?<br />RPT: 2 FastEthernet/IEEE 802.3 interface(s)<br />¿Cuántas interfaces WAN tiene este router?<br /> RPT: low- speed serial (sync/async) network interface (s)<br />¿Qué cantidad de NVRAM tiene este router?<br /> RPT: 191K bytes of NVRAM<br />g. Ejecute el comando Router#show flash y determine:<br />¿Cuánta memoria flash está disponible y cuánta se ha utilizado?<br />RPT: [33847587 bytes utilizados, disponibles 30168797, 64016384 total]<br />¿Cuál es el archivo que se guarda en la memoria flash?<br /> RPT:3 33591768 c1841-advipservicesk9-mz.124-15.T1.bin<br />h. Ejecute el comando Router#show running-config y determine:<br />¿Cuál es la información que se visualiza con el comando show run?<br />RPT: podemos visualizar: la vercion, el host name, interfaceses fast ethernet, las interfaces seriales, interface VLAN1, ip clases, line con 0, line vty 0 4.<br />¿Cuántas Interfaces tiene el enrutador y como están clasificadas? <br />RPT: tiene 5interfaces que son :<br />nterface FastEthernet0/0, interface FastEthernet0/1, interface Serial0/0/0, interface Serial0/0/1, interface Vlan1.<br />¿Qué significan los términos shutdown y hostname?<br />RPT: Shutdown: ensender o apagar interface <br />Hostname: nombre del host para asignar un nombre a un host<br />Ejecute el comando Router#show protocols, ¿Qué información exhibe?<br />RPT: aparece la siguien te informacion:<br />Router#show protocols<br />Global values:<br /> Internet Protocol routing is enabled<br />FastEthernet0/0 is administratively down, line protocol is down<br />FastEthernet0/1 is administratively down, line protocol is down<br />Serial0/0/0 is administratively down, line protocol is down<br />Serial0/0/1 is administratively down, line protocol is down<br />Vlan1 is administratively down, line protocol is down<br />Muestra cada una de las interfaces de router y su respectivo protoclo, en este momento no hay ninguna activada<br />Actividad 4: Inicio en el manejo de la línea de comandos<br />Esta sección brinda una introducción al manejo de la interfaz del usuario de línea de comando del Sistema Operativo de Internetwork (IOS) de un Router. La interfaz de comandos del IOS es el método más común para configurar un router de Cisco. Podrá observar que hay muchos comandos disponibles, especialmente en el modo privilegiado. <br />Esta ventana se caracteriza por tener un PROMPT, que en el caso de una sesión con un Router puede verse de la siguiente manera de acuerdo al modo de trabajo establecido para interactuar con éste:<br />Router> Router# Router(config)#<br />Para ejecutar el comando help (ayuda) en la línea de comandos debemos escribir después del PROMPT el caracter \"
?\"

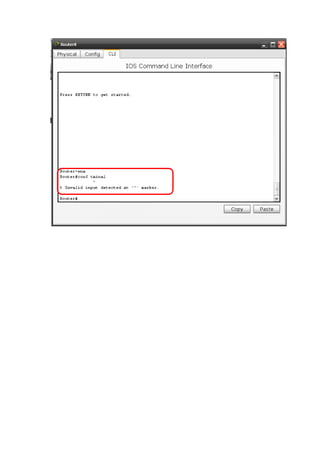

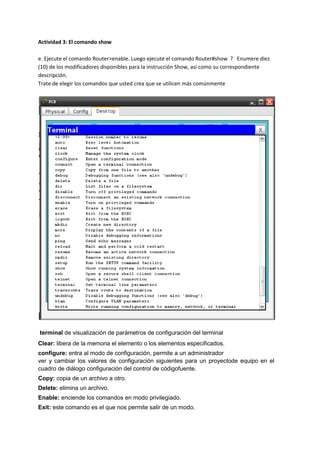

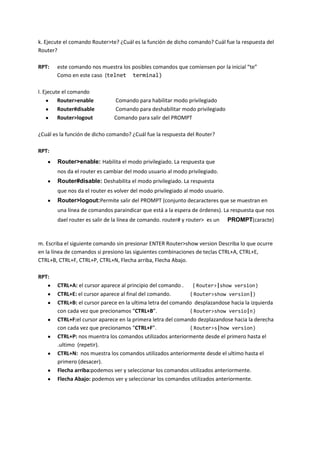

finalizando con la presión de la tecla ENTER. Es decir, todo lo anterior lo reduciremos a la siguiente sintaxis Router>?<br />Preguntas: <br />j. Ejecute el comando Router>? ¿Cuál es la función de dicho comando? Enumere diez (10) de las <br />instrucciones disponibles que aparecen en la respuesta del router, así como su correspondiente <br />descripción. Trate de elegir los comandos que usted crea que se utilicen más comúnmente. <br />RPT: etse comando muestra un listado de los posibles comandos que se pueden ejecutar desde la consola:<br />Connect: Abrir una conexión de terminal.<br />Enable: Enciende los comandos en modo privilegiado.<br />Exit: Este comando es el que nos permite salir de un modo.<br />Logout: Salir de la EXEC<br />Ping: enviar mensajes de eco.<br />Show: mostrar información del sistema de funcionamiento.<br />SSH: Abre una conexión segura cliente de Shell.<br />Telnet: Abre una conexión telnet.<br />Terminal: Establece parámetros de la línea de terminales.<br />Traceroute: traza la ruta al destino.<br />Disconnect: Desconecta una conexión de red existent<br />k. Ejecute el comando Router>te? ¿Cuál es la función de dicho comando? Cuál fue la respuesta del <br />Router?<br />RPT: este comando nos muestra los posibles comandos que comiensen por la inicial “te”<br />Como en este caso (telnet terminal) <br />l. Ejecute el comando <br />Router>enable Comando para habilitar modo privilegiado<br />Router#disable Comando para deshabilitar modo privilegiado<br />Router>logout Comando para salir del PROMPT <br />¿Cuál es la función de dicho comando? ¿Cuál fue la respuesta del Router?<br />RPT: <br />Router>enable: Habilita el modo privilegiado. La respuesta que<br />nos da el router es cambiar del modo usuario al modo privilegiado.<br />Router#disable: Deshabilita el modo privilegiado. La respuesta<br />que nos da el router es volver del modo privilegiado al modo usuario.<br />Router>logout:Permite salir del PROMPT (conjunto decaracteres que se muestran en una línea de comandos paraindicar que está a la espera de órdenes). La respuesta que nos dael router es salir de la línea de comando. router# y router> es un PROMPT(caracte)<br />m. Escriba el siguiente comando sin presionar ENTER Router>show version Describa lo que ocurre en la línea de comandos si presiono las siguientes combinaciones de teclas CTRL+A, CTRL+E, CTRL+B, CTRL+F, CTRL+P, CTRL+N, Flecha arriba, Flecha Abajo.<br />RPT: <br />CTRL+A: el cursor aparece al principio del comando . ( Router>|show version)<br />CTRL+E: el cursor aparece al final del comando. ( Router>show version|)<br />CTRL+B: el cursor parece en la ultima letra del comando desplazandose hacia la izquierda con cada vez que precionamos “CTRL+B”.( Router>show versio|n)<br />CTRL+F:el cursor aparece en la primera letra del comando dezplazandose hacia la derecha con cada vez que precionamos “CTRL+F”.( Router>s|how version)<br />CTRL+P: nos muentra los comandos utilizados anteriormente desde el primero hasta el .ultimo (repetir).<br />CTRL+N: nos muestra los comandos utilizados anteriormente desde el ultimo hasta el primero (desacer).<br />Flecha arriba:podemos ver y seleccionar los comandos utilizados anteriormente.<br />Flecha Abajo: podemos ver y seleccionar los comandos utilizados anteriormente.<br />n. Ejecute los siguientes comandos Router>en<TAB> ó Router>sh<TAB> (NOTA: <TAB> se refiere a la tecla tabulador, que está arriba de bloq mayús) ¿Cuál es la función de dicho comando? ¿Cuál fue la respuesta del Router? <br />RPT: esto se utiliza para completar un comando despues de copiar sus inicienles ejemplo:<br /> <br /> En+<TAB> = enable<br /> Conf ter+<TAB> = configure terminal<br /> No SH+<TAB> = no shutdown.<br />Actividad 5: Mensajes de error<br />Después de ejecutar un comando, es posible que recibas algunos de los siguientes mensajes si la sintaxis de la instrucción no fue la adecuada<br />% Incomplete command I:mplica que la instrucción no tiene los parámetros <br />necesarios para su adecuada ejecución.<br />% Invalid input detected at '^' marker :Implica que en el punto donde está el marcador se ingreso un comando incorrectamente.<br />Preguntas: <br />o. Ilustre algunas instrucciones que permitan obtener los mensajes de error citados arriba<br />% Incomplete command<br />% Invalid input detected at '^' marker<br />Actividad 6: Modos de usuario<br />Al utilizar sistemas operativos de router's tales como Cisco IOS, es fundamental conocer cada uno de los distintos modos de usuario de un router así como la función (restricciones/privilegios) de cada uno de ellos. <br />Esto con el fin de lograr configurar más fácilmente los parámetros necesarios para el adecuado funcionamiento del Router.<br />Por razones de seguridad, el router tiene dos niveles de acceso a los comandos:<br />Modo usuario: Permite básicamente ver la configuración de un router sin tener la posibilidad de introducir cambios. Los comandos disponibles en este nivel de usuario son un subconjunto de los comandos disponibles en el nivel privilegiado.<br />Modo privilegiado: Permite ver y modificar la configuración del router así como acceder a los otros modos del router tales como:<br />Modo de configuración global: Comandos de configuración simple. <br />Modo de configuración del router: Permite definir y configurar los diferentes parámetros de los protocolos de enrutamiento (RIP, IGRP). <br />Modo de configuración de interfaz :Permite la configuración de los párametros (direcciones IP, máscaras, etc) para las interfaces del enrutador (Ethernet, Serial, RDSI). <br />Modo de configuración de subinterfaz: Permite la adecuada configuración de varias interfaces virtuales en una única interfaz física.<br />Puede determinar cuál es el modo en que se encuentra observando el indicador. Cada uno de los modos tiene un indicador distinto. Según el modo en que se encuentra, algunos comandos pueden estar disponibles o no. Siempre puede escribir un signo de interrogación (?) para saber cuáles son los comandos que puede utilizar<br />Preguntas:<br />p. Ejecute el comando show ? en modo privilegiado y en modo usuario. ¿Qué puede concluir? ¿Cuáles son las diferencias entre las respuestas ofrecidas por el router en ambos modos?<br />RPT: aparece como un comando incompleto en ambos casos.<br />q. Es posible ingresar al modo privilegiado del Router ingresando tan solo las letras iniciales <br />del comando \"
enable\"

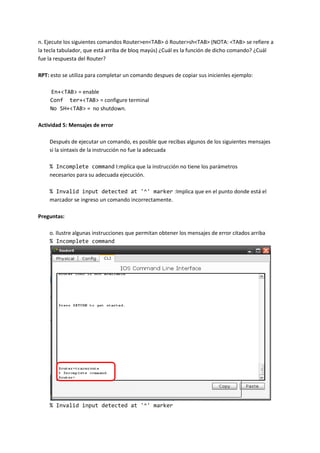

? ¿Cuántas letras requirió?<br />RPT: si, la mayor cantidad de letras que se requiere son 2 “en”<br />r. Desde el modo privilegiado ejecute el comando \"
configure terminal\"

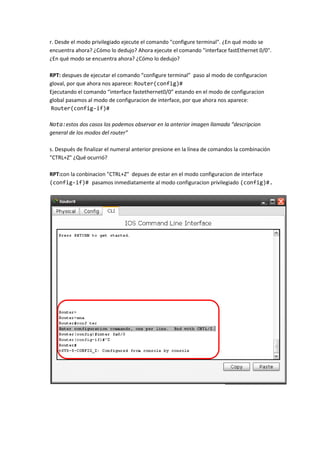

. ¿En qué modo se encuentra ahora? ¿Cómo lo dedujo? Ahora ejecute el comando \"
interface fastEthernet 0/0\"

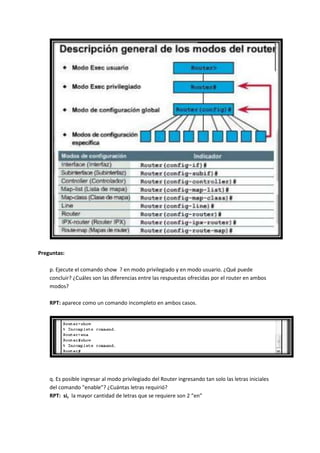

. ¿En qué modo se encuentra ahora? ¿Cómo lo dedujo?<br />RPT: despues de ejecutar el comando “configure terminal” paso al modo de configuracion gloval, por que ahora nos aparece: Router(config)#<br />Ejecutando el comando “interface fastethernet0/0” estando en el modo de configuracion global pasamos al modo de configuracion de interface, por que ahora nos aparece:<br /> Router(config-if)# <br />Nota:estos dos casos los podemos observar en la anterior imagen llamada “descripcion general de los modos del router”<br />s. Después de finalizar el numeral anterior presione en la línea de comandos la combinación \"
CTRL+Z\"
¿Qué ocurrió?<br />RPT:con la conbinacion \"
CTRL+Z\"

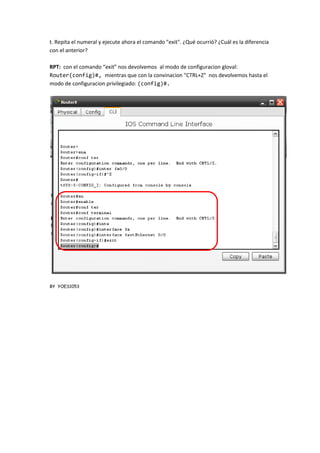

depues de estar en el modo configuracion de interface (config-if)# pasamos inmediatamente al modo configuracion privilegiado (config)#.<br />t. Repita el numeral y ejecute ahora el comando \"
exit\"
. ¿Qué ocurrió? ¿Cuál es la diferencia con el anterior?<br />RPT: con el comando “exit” nos devolvemos al modo de configuracion gloval: Router(config)#, mientras que con la convinacion \"
CTRL+Z\"
nos devolvemos hasta el modo de configuracion privilegiado: (config)#.<br />BY YOES1053<br />
