INTRODUCCION AL SWITCHING
INTEGRANTES
ALEJANDRA SANCHEZ AGUDELO
ANDRES LONDOÑO HERNANDEZ
JUAN JOSE VILLA GARCIA
INSTRUCTOR
JULIAN CIRO RAMIREZ
PROGRAMA DE FORMACION
GESTION DE REDES DE DATOS
FICHA
455596
SENA
2013

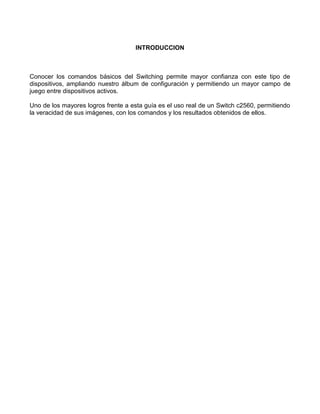

INTRODUCCION
Conocer los comandos básicos del Switching permite mayor confianza con este tipo de
dispositivos, ampliando nuestro álbum de configuración y permitiendo un mayor campo de
juego entre dispositivos activos.
Uno de los mayores logros frente a esta guía es el uso real de un Switch c2560, permitiendo
la veracidad de sus imágenes, con los comandos y los resultados obtenidos de ellos.

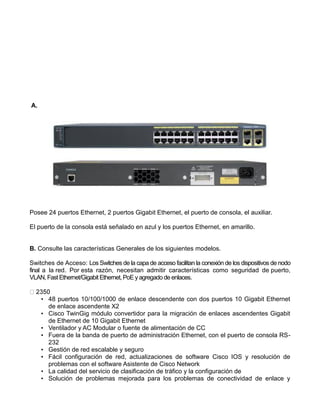

A.
Posee 24 puertos Ethernet, 2 puertos Gigabit Ethernet, el puerto de consola, el auxiliar.
El puerto de la consola está señalado en azul y los puertos Ethernet, en amarillo.
B. Consulte las características Generales de los siguientes modelos.
Switches de Acceso: Los Switches de la capa de acceso facilitan la conexión de los dispositivos de nodo
final a la red. Por esta razón, necesitan admitir características como seguridad de puerto,
VLAN, Fast Ethernet/Gigabit Ethernet, PoE y agregado de enlaces.
• 48 puertos 10/100/1000 de enlace descendente con dos puertos 10 Gigabit Ethernet
de enlace ascendente X2
• Cisco TwinGig módulo convertidor para la migración de enlaces ascendentes Gigabit
de Ethernet de 10 Gigabit Ethernet
• Ventilador y AC Modular o fuente de alimentación de CC
• Fuera de la banda de puerto de administración Ethernet, con el puerto de consola RS-
232
• Gestión de red escalable y seguro
• Fácil configuración de red, actualizaciones de software Cisco IOS y resolución de
problemas con el software Asistente de Cisco Network
• La calidad del servicio de clasificación de tráfico y la configuración de
• Solución de problemas mejorada para los problemas de conectividad de enlace y

diagnósticos de cable
• Garantía de hardware limitada de por vida

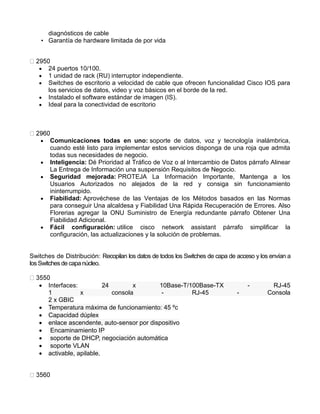

 24 puertos 10/100.
 1 unidad de rack (RU) interruptor independiente.
 Switches de escritorio a velocidad de cable que ofrecen funcionalidad Cisco IOS para
los servicios de datos, video y voz básicos en el borde de la red.
 Instalado el software estándar de imagen (IS).
 Ideal para la conectividad de escritorio
 Comunicaciones todas en uno: soporte de datos, voz y tecnología inalámbrica,
cuando esté listo para implementar estos servicios disponga de una roja que admita
todas sus necesidades de negocio.
 Inteligencia: Dé Prioridad al Tráfico de Voz o al Intercambio de Datos párrafo Alinear
La Entrega de Información una suspensión Requisitos de Negocio.
 Seguridad mejorada: PROTEJA La Información Importante, Mantenga a los
Usuarios Autorizados no alejados de la red y consiga sin funcionamiento
ininterrumpido.
 Fiabilidad: Aprovéchese de las Ventajas de los Métodos basados en las Normas
para conseguir Una alcaldesa y Fiabilidad Una Rápida Recuperación de Errores. Also
Florerias agregar la ONU Suministro de Energía redundante párrafo Obtener Una
Fiabilidad Adicional.
 Fácil configuración: utilice cisco network assistant párrafo simplificar la
configuración, las actualizaciones y la solución de problemas.
Switches de Distribución: Recopilan los datos de todos los Switches de capa de acceso y los envían a
losSwitchesde capa núcleo.
 Interfaces: 24 x 10Base-T/100Base-TX - RJ-45
1 x consola - RJ-45 - Consola
2 x GBIC
 Temperatura máxima de funcionamiento: 45 ºc
 Capacidad dúplex
 enlace ascendente, auto-sensor por dispositivo
 Encaminamiento IP
 soporte de DHCP, negociación automática
 soporte VLAN
 activable, apilable.

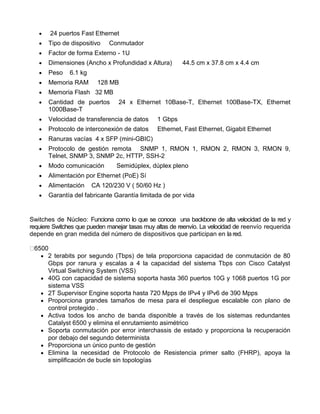

 24 puertos Fast Ethernet
 Tipo de dispositivo Conmutador
 Factor de forma Externo - 1U
 Dimensiones (Ancho x Profundidad x Altura) 44.5 cm x 37.8 cm x 4.4 cm
 Peso 6.1 kg
 Memoria RAM 128 MB
 Memoria Flash 32 MB
 Cantidad de puertos 24 x Ethernet 10Base-T, Ethernet 100Base-TX, Ethernet
1000Base-T
 Velocidad de transferencia de datos 1 Gbps
 Protocolo de interconexión de datos Ethernet, Fast Ethernet, Gigabit Ethernet
 Ranuras vacías 4 x SFP (mini-GBIC)
 Protocolo de gestión remota SNMP 1, RMON 1, RMON 2, RMON 3, RMON 9,
Telnet, SNMP 3, SNMP 2c, HTTP, SSH-2
 Modo comunicación Semidúplex, dúplex pleno
 Alimentación por Ethernet (PoE) Sí
 Alimentación CA 120/230 V ( 50/60 Hz )
 Garantía del fabricante Garantía limitada de por vida
Switches de Núcleo: Funciona como lo que se conoce una backbone de alta velocidad de la red y
requiere Switches que pueden manejar tasas muy altas de reenvío. La velocidad de reenvío requerida
depende en gran medida del número de dispositivos que participan en la red.
 2 terabits por segundo (Tbps) de tela proporciona capacidad de conmutación de 80
Gbps por ranura y escalas a 4 la capacidad del sistema Tbps con Cisco Catalyst
Virtual Switching System (VSS)
 40G con capacidad de sistema soporta hasta 360 puertos 10G y 1068 puertos 1G por
sistema VSS
 2T Supervisor Engine soporta hasta 720 Mpps de IPv4 y IPv6 de 390 Mpps
 Proporciona grandes tamaños de mesa para el despliegue escalable con plano de
control protegido .
 Activa todos los ancho de banda disponible a través de los sistemas redundantes
Catalyst 6500 y elimina el enrutamiento asimétrico
 Soporta conmutación por error interchassis de estado y proporciona la recuperación
por debajo del segundo determinista
 Proporciona un único punto de gestión
 Elimina la necesidad de Protocolo de Resistencia primer salto (FHRP), apoya la
simplificación de bucle sin topologías

 Elección de Gigabit Ethernet y Ethernet de 10 Gigabit
 Modelo operacional coherente para todos los Catalyst 4900 Series Switches Cisco
 4096 VLAN activas
 Acceso Ethernet 10/100/1000 y 10 Gigabit Ethernet con enlaces ascendentes 10
Gigabit.
 Puerto USB 3.0
 Botón de reinicio.
 Protocolos de enrutamiento IP: EIGRP, OSPF, BGP4, RIP, y RIPv2
 rápida convergencia OSPF
 Protección de convergencia rápida EIGRP OSPF y
 EIGRP trozo
 Enrutamiento estático
 Bandeja de ventilador sustituible de campo intercambiable en caliente con ventiladores
redundantes.
 Soporte IPv6
C. Consulte cuál es la función de cada uno de los siguientes elementos internos del Switch:
 RAM/DRAM: almacena la CAM, además de ser la memoria de ejecución y/o
almacenamiento para el archivo de configuración del Switch mientras este se
enciende.
 NVRAM: memoria no volátil. Almacena el programa de inicio/copia de respaldo de la
configuración del Switch.
 FLASH: ROM borrable y reprogramable. Contiene la imagen y micro código del O.S.
Permite actualizaciones de software y almacenamiento de múltiples versiones del O.S.
 ROM: contiene diagnóstico de encendido, programa bootstrap y software del O.S.
 INTERFACES: son los puertos a través de los cuales entran y salen paquetes del
Switch.
D. Consulte que es el POST
El POST es el acrónimo en inglés de Power On Self Test (Auto prueba de encendido). Es un
proceso de verificación e inicialización de los componentes de entrada y salida en un sistema
de cómputo que se encarga de configurar y diagnosticar el estado del hardware.
El conocimiento de los POST es muy importante cuando vamos a comprobar una tarjeta
madre nueva o agregamos algún hardware.
Aunque el POST está establecido como un estándar internacional, cada fabricante puede
decidir cambiar y configurar de acuerdo a sus necesidades
E. Capture imágenes que muestren cada una de las fases de la secuencia de inicio del

Switch.

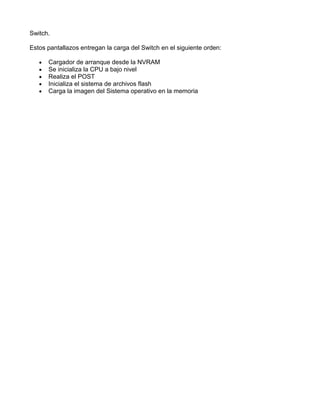

Estos pantallazos entregan la carga del Switch en el siguiente orden:
 Cargador de arranque desde la NVRAM
 Se inicializa la CPU a bajo nivel
 Realiza el POST
 Inicializa el sistema de archivos flash
 Carga la imagen del Sistema operativo en la memoria

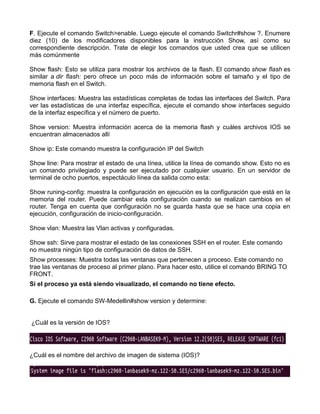

F. Ejecute el comando Switch>enable. Luego ejecute el comando Switchr#show ?. Enumere
diez (10) de los modificadores disponibles para la instrucción Show, así como su
correspondiente descripción. Trate de elegir los comandos que usted crea que se utilicen
más comúnmente
Show flash: Esto se utiliza para mostrar los archivos de la flash. El comando show flash es
similar a dir flash: pero ofrece un poco más de información sobre el tamaño y el tipo de
memoria flash en el Switch.
Show interfaces: Muestra las estadísticas completas de todas las interfaces del Switch. Para
ver las estadísticas de una interfaz específica, ejecute el comando show interfaces seguido
de la interfaz específica y el número de puerto.
Show version: Muestra información acerca de la memoria flash y cuáles archivos IOS se
encuentran almacenados allí
Show ip: Este comando muestra la configuración IP del Switch
Show line: Para mostrar el estado de una línea, utilice la línea de comando show. Esto no es
un comando privilegiado y puede ser ejecutado por cualquier usuario. En un servidor de
terminal de ocho puertos, espectáculo línea da salida como esta:
Show runing-config: muestra la configuración en ejecución es la configuración que está en la
memoria del router. Puede cambiar esta configuración cuando se realizan cambios en el
router. Tenga en cuenta que configuración no se guarda hasta que se hace una copia en
ejecución, configuración de inicio-configuración.
Show vlan: Muestra las Vlan activas y configuradas.
Show ssh: Sirve para mostrar el estado de las conexiones SSH en el router. Este comando
no muestra ningún tipo de configuración de datos de SSH.
Show processes: Muestra todas las ventanas que pertenecen a proceso. Este comando no
trae las ventanas de proceso al primer plano. Para hacer esto, utilice el comando BRING TO
FRONT.
Si el proceso ya está siendo visualizado, el comando no tiene efecto.
G. Ejecute el comando SW-Medellin#show version y determine:
¿Cuál es la versión de IOS?
¿Cuál es el nombre del archivo de imagen de sistema (IOS)?

¿Qué tipo de procesador (CPU) y cuánta RAM tiene este Switch?
¿Cuántas interfaces LAN tiene este Switch?
¿Qué tamaño tiene el flash de este Switch?
¿Cuál es la dirección MAC del Switch?
H. Ejecute el comando Switch#show flash y determine:
¿Cuánta memoria flash está disponible y cuánta se ha utilizado?
¿Cuál es el archivo que se guarda en la memoria flash?
I. Ejecute el comando Switch#show running-config y determine:
¿Cuál es la información que se visualiza con el comando show run?
Muestra la configuración actual y en ejecución almacenada en la RAM.

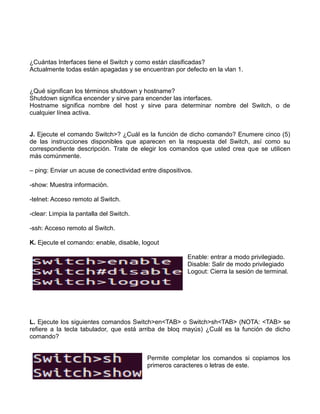

¿Cuántas Interfaces tiene el Switch y como están clasificadas?
Actualmente todas están apagadas y se encuentran por defecto en la vlan 1.
¿Qué significan los términos shutdown y hostname?
Shutdown significa encender y sirve para encender las interfaces.
Hostname significa nombre del host y sirve para determinar nombre del Switch, o de
cualquier línea activa.
J. Ejecute el comando Switch>? ¿Cuál es la función de dicho comando? Enumere cinco (5)
de las instrucciones disponibles que aparecen en la respuesta del Switch, así como su
correspondiente descripción. Trate de elegir los comandos que usted crea que se utilicen
más comúnmente.
– ping: Enviar un acuse de conectividad entre dispositivos.
-show: Muestra información.
-telnet: Acceso remoto al Switch.
-clear: Limpia la pantalla del Switch.
-ssh: Acceso remoto al Switch.
K. Ejecute el comando: enable, disable, logout
Enable: entrar a modo privilegiado.
Disable: Salir de modo privilegiado
Logout: Cierra la sesión de terminal.
L. Ejecute los siguientes comandos Switch>en<TAB> o Switch>sh<TAB> (NOTA: <TAB> se
refiere a la tecla tabulador, que está arriba de bloq mayús) ¿Cuál es la función de dicho
comando?
Permite completar los comandos si copiamos los
primeros caracteres o letras de este.

M. Luego de ingresar al modo privilegiado ejecute el comando Switch#configure terminal
¿Cuál es la función de este comando ?. Posteriormente ejecute el comando help (?),
enumere diez (10) delas instrucciones disponibles que aparecen en el Switch, así como su
correspondiente descripción.
Trate de elegir los comandos que usted crea que se utilicen más comúnmente.
El comando ingresa en modo de configuración de interfaces, algunos comandos variables
son:
-class map: El comando class-map, se utiliza para definir una clase de tráfico.
-clock: Es el utilizado para establecer la fecha y hora actual.
-motd banner: Para agregar una portada de un Switch.
-password: Agregar una contraseña al Switch.
-vlan: Ingresa en modo de configuración de la Vlan.
-vty: modifica el acceso remoto del Switch.
-hostname: Establece nombres de interfaces y de Switch.
-shutdown: Enciende las interfaces.
-process: Permite conocer y modificar los procesos dentro del Switch.
-login: Es la configuración de los usuarios permitidos.
N. Luego de estar en modo configuración global ejecute el comando Switch (config)#
interface
Fastethernet 0/1 .Determine:
¿Cuál comando me permite configurar el modo de operación de la interface a full-dúplex?
Sw#1_Central(config-if)# dúplex full : se debe estar dentro de la interfaz e ingresar el
comando dúplex full.
¿Cuál comando me permite darle una descripción a la interfaz para documentarla e
identificarla fácilmente?
Sw#1_Central(config-if))# description PC-Marcos: se debe estar dentro de la interfaz e
ingresar el comando description seguido de la descripción a disponer.
¿Qué comando me permite configurar la velocidad de operación de la interfaz?
Sw#1_central(config-if)#speed 100: la configuración de esta velocidad depende de la
capacidad del Switch

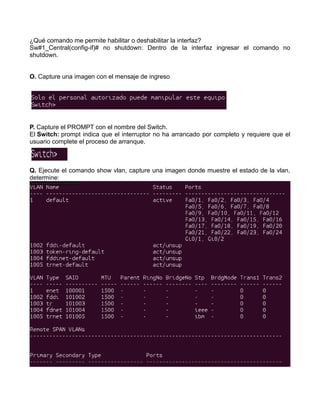

¿Qué comando me permite habilitar o deshabilitar la interfaz?
Sw#1_Central(config-if)# no shutdown: Dentro de la interfaz ingresar el comando no
shutdown.
O. Capture una imagen con el mensaje de ingreso
P. Capture el PROMPT con el nombre del Switch.
El Switch: prompt indica que el interruptor no ha arrancado por completo y requiere que el
usuario complete el proceso de arranque.
Q. Ejecute el comando show vlan, capture una imagen donde muestre el estado de la vlan,
determine:

¿Cuál es el estado de la VLAN1?
La vlan 1 esta desactivada y todos los puertos están en la vlan 1 por defecto.
¿Qué puertos pertenecen a la VLAN1?
Todos porque no hay más vlan.
R. Ejecute el comando SW-Medellin#show startup-config o SW-Medellin#sh sta y almacene
el archivo de configuración que está almacenado en flash del Switch con el nombre de
"start.txt".
S. ¿Qué diferencia hay entre las diferentes contraseñas asignadas al Switch?, realice un
cuadro donde se relacione cada contraseña con el nivel de acceso que brinda
Contraseña para el modo de Configuración Global (2 opciones)
ciscoredes(config)#enable password
modoglobal
ciscoredes(config)#enable secret
modoglobal
La diferencia entre estos 2 métodos para la asignación de esta contraseña, es que la "enable
secret" encriptado dicha contraseña, por lo tanto, no es visible para el usuario y la más
recomendable. Contraseña para el modo Consola Para proteger el puerto consola contra el
acceso no autorizado.

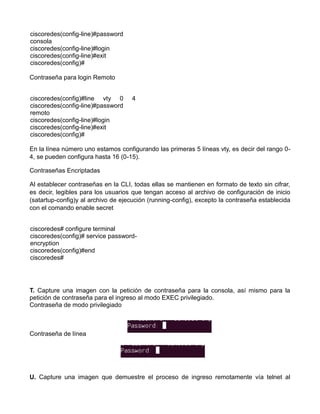

ciscoredes(config)#line console 0

ciscoredes(config-line)#password
consola
ciscoredes(config-line)#login
ciscoredes(config-line)#exit
ciscoredes(config)#
Contraseña para login Remoto
ciscoredes(config)#line vty 0 4
ciscoredes(config-line)#password
remoto
ciscoredes(config-line)#login
ciscoredes(config-line)#exit
ciscoredes(config)#
En la línea número uno estamos configurando las primeras 5 líneas vty, es decir del rango 0-
4, se pueden configura hasta 16 (0-15).
Contraseñas Encriptadas
Al establecer contraseñas en la CLI, todas ellas se mantienen en formato de texto sin cifrar,
es decir, legibles para los usuarios que tengan acceso al archivo de configuración de inicio
(satartup-config)y al archivo de ejecución (running-config), excepto la contraseña establecida
con el comando enable secret
ciscoredes# configure terminal
ciscoredes(config)# service password-
encryption
ciscoredes(config)#end
ciscoredes#
T. Capture una imagen con la petición de contraseña para la consola, así mismo para la
petición de contraseña para el ingreso al modo EXEC privilegiado.
Contraseña de modo privilegiado
Contraseña de línea

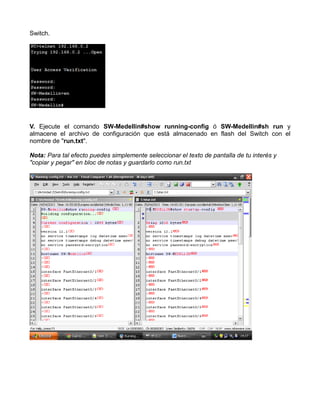

U. Capture una imagen que demuestre el proceso de ingreso remotamente vía telnet al

Switch.
V. Ejecute el comando SW-Medellin#show running-config ó SW-Medellin#sh run y
almacene el archivo de configuración que está almacenado en flash del Switch con el
nombre de "run.txt".
Nota: Para tal efecto puedes simplemente seleccionar el texto de pantalla de tu interés y
"copiar y pegar" en bloc de notas y guardarlo como run.txt

W. Compare los archivos de configuración “start.txt” y “run.txt”, cita las diferencias
encontradas entre los dos archivos de configuración.
El running-config es la configuración que se está utilizando es ese momento,
El fichero se encuentra en la memoria volátil por lo que los cambios que se realicen no serán
permanentes.
El startup-config se graba en la memoria no volátil (NVRAM) y será el
Fichero de configuración utilizado al reiniciar el router.
* El nombre del Switch en run. Es “Medellín” y en start. Es “MEDELLIN”.
*La configuración está cargando en un. Y en start. No está cargando.
* En run. La configuración actual es de 1048 bytes y en start. Está usando 1018 bytes.
X. Que password requiere el Switch para acceder por la consola 0? ¿Que password requiere
el Switch para ingresar al modo EXEC privilegiado?
*User Access Verification “Cisco”
*Para entrar a modo privilegiado “Cisco1”
Y. Ejecute el comando SW-Medellin#show version y determine:
Version 12.1(22)EA8

Catalyst 2950
La memoria Flash guarda el sistema operativo (IOS)
Todos los archivos o datos que se visualizan cuando se ejecuta el comando show versión
están en la memoria flash.
Como por ejemplo, la versión del IOS, El peso del IOS, el nombre entre otras.
z. Encuentra alguna diferencia en la configuración actual del Switch antes de eliminar y
restaurar el backup desde el Servidor TFTP?, si es así enuméralas.
1) Pedía ingresar contraseña para iniciar la CLI del Switch.
2) Pedía contraseña para modo privilegiado.
3) Tenia contraseña de la Línea Vty 0 15
ACTIVIDAD
1) Realice el montaje de la siguiente topología (se trabajara con la topología que se utilizó
para desarrollar los puntos anteriores de este documento, adicionalmente tendrá que agregar
un servidor TFTP).
2/Realice la configuración IP respectiva para el nuevo servidor, para ello de clic en la figura
del servidor y diríjase a la pestaña Config, allí de clic en el botón Fastethernet y asigne una
dirección IP con los siguientes parámetros:

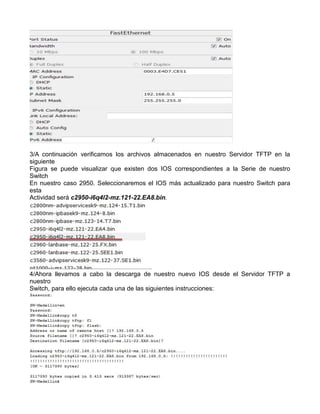

3/A continuación verificamos los archivos almacenados en nuestro Servidor TFTP en la
siguiente
Figura se puede visualizar que existen dos IOS correspondientes a la Serie de nuestro
Switch
En nuestro caso 2950. Seleccionaremos el IOS más actualizado para nuestro Switch para
esta
Actividad será c2950-i6q4l2-mz.121-22.EA8.bin.
4/Ahora llevamos a cabo la descarga de nuestro nuevo IOS desde el Servidor TFTP a
nuestro
Switch, para ello ejecuta cada una de las siguientes instrucciones:

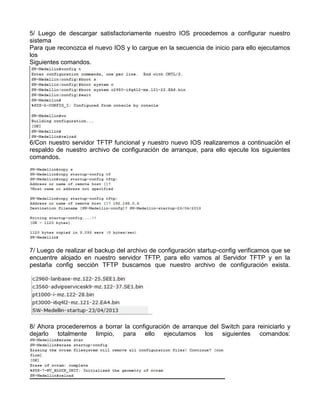

5/ Luego de descargar satisfactoriamente nuestro IOS procedemos a configurar nuestro
sistema
Para que reconozca el nuevo IOS y lo cargue en la secuencia de inicio para ello ejecutamos
los
Siguientes comandos.
6/Con nuestro servidor TFTP funcional y nuestro nuevo IOS realizaremos a continuación el
respaldo de nuestro archivo de configuración de arranque, para ello ejecute los siguientes
comandos.
7/ Luego de realizar el backup del archivo de configuración startup-config verificamos que se
encuentre alojado en nuestro servidor TFTP, para ello vamos al Servidor TFTP y en la
pestaña config sección TFTP buscamos que nuestro archivo de configuración exista.
8/ Ahora procederemos a borrar la configuración de arranque del Switch para reiniciarlo y
dejarlo totalmente limpio, para ello ejecutamos los siguientes comandos:

El comando erase startup-config se utiliza para borrar la configuración del startup-config.
9/ Luego de reiniciar el Switch podemos ver que no tiene configuración alguna, para poder
acceder a restaurar el archivo de configuración que guardamos en nuestro servidor TFTP
Debemos tener una configuración IP válida para nuestro Switch para ello repetimos los pasos
del ítem 9 en la sección Configuración de la dirección IP del Switch, los cuales son:
10/Ahora procederemos a descargar el archivo de configuración desde nuestro Servidor
TFTP, para ello ejecutamos los siguientes comandos:
11/Luego de reiniciar nuestro Switch podemos verificar que inicia con la configuración
personalizada al momento de hacer el backup en nuestro servidor TFTP.
Que es una tarjeta supervisora?
es generalmente un término usado para verificar una interconexión entre los distintos
módulos o tarjetas de interfaz.
La tarjeta supervisora se encuentra protegida por el chasis del Switch o router.
¿Qué es una tarjeta de línea?
Utilizando las tarjetas de línea ATM de la serie Cisco 12000, los proveedores de servicios
pueden interconectar sus puntos de presencia a través de una red ATM central

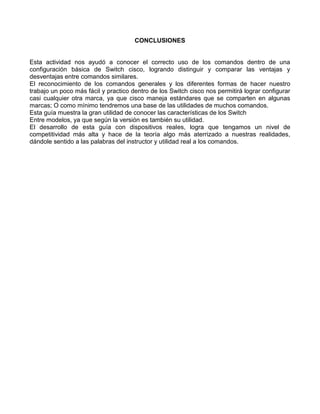

CONCLUSIONES
Esta actividad nos ayudó a conocer el correcto uso de los comandos dentro de una
configuración básica de Switch cisco, logrando distinguir y comparar las ventajas y
desventajas entre comandos similares.
El reconocimiento de los comandos generales y los diferentes formas de hacer nuestro
trabajo un poco más fácil y practico dentro de los Switch cisco nos permitirá lograr configurar
casi cualquier otra marca, ya que cisco maneja estándares que se comparten en algunas
marcas; O como mínimo tendremos una base de las utilidades de muchos comandos.
Esta guía muestra la gran utilidad de conocer las características de los Switch
Entre modelos, ya que según la versión es también su utilidad.
El desarrollo de esta guía con dispositivos reales, logra que tengamos un nivel de
competitividad más alta y hace de la teoría algo más aterrizado a nuestras realidades,
dándole sentido a las palabras del instructor y utilidad real a los comandos.

Introduccion al switching

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Introduccion al switching

Más de Andres Ldño

Introduccion al switching
