Este documento describe las redes de próxima generación (NGN), incluyendo su arquitectura basada en paquetes, la convergencia de servicios, y el modelo de referencia del Subsistema Multimedia IP (IMS). Las NGN permiten el acceso independiente a servicios y proveedores a través de múltiples tecnologías, y soportan servicios de tiempo real y no tiempo real con calidad de servicio garantizada. El modelo IMS proporciona control centralizado de servicios multimedia a través de protocolos de Internet como SIP.

1. Redes de nueva generación -NGN
Semana Técnica
Instituto Superior Tecnológico Público “José Pardo”
Septiembre/2008
jcaceres@rcp.net.pe
www.rcp.net.pe
(511) 702-0124

2. 2
Fuente:
Ericsson
CINTEL – Centro de Investigación de las Telecomunicaciones
Transformación de las industrias

3. 3
Convergencia
Redes IP
Globalización
TIC
Consultoría
Seguridad
Evolución
IMS -Internet Multimedia
Subsystem
Crecimiento
Dispositivos
NGN
Triple Play
Competencia
Servicios
Gestión
Planeamiento Control
Auditoría
Operaciones
Provisión
TCO
Monitoreo
Atención al
cliente
Regulación
Empresa
Entorno
ANS
Cobertura
Medio
Protocolos
Costos
Buenas prácticas
Tecnología
Redes
Competidores
Mercado
Servicios
Contenidos
Estandarización
Novedad

4. 4

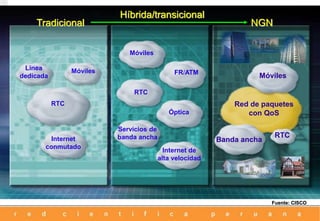

Transición a la NGN NGN
Híbrida/transicional
Tradicional
Línea
dedicada
RTC
Móviles
Internet
conmutado
Servicios de
banda ancha
RTC
Móviles
Óptica
FR/ATM
Internet de
alta velocidad
Red de paquetes
con QoS
Móviles
Banda ancha
RTC
Fuente: CISCO

5. 5
Next Generation Networks -NGN
Una red de próxima generación (NGN) es una red
basada en paquetes capaz de proporcionar servicios de
telecomunicaciones a los usuarios y de poder hacer uso
de múltiples tecnologías de transporte de banda ancha
con QoS habilitado y en las que las funciones
relacionadas con los servicios son independientes de las
tecnologías relacionadas con el transporte. Permite a los
usuarios acceder sin trabas a las redes y a los
proveedores de servicios de la competencia y servicios
de su elección. Apoya la movilidad generalizada que
permitirá la prestación coherente y ubicua de servicios a
los usuarios.
Traducción libre de: ITU-T Recommendation Y.2001 (12/2004)
http://www.itu.int/ITU-T/ngn/definition.html

6. 6
Comparación

7. 7
Modelo de referencia

8. 8
NGN
 Este modelo de referencia se puede sintetizar en el siguiente
decálogo de puntos:
 Arquitectura de red horizontal basada en una división clara de los planos
de transporte, control y aplicación.
 El plano de transporte estará basado en tecnología de conmutación de
paquetes IP/MPLS.
 Interfaces abiertos y protocolos estándares.
 Migración de las redes actuales a NGN.
 Definición, provisión y acceso a los servicios independiente de la
tecnología de la red (Decoupling Access and Services).
 Soporte de servicios de diferente naturaleza: real time/non real time,
streaming, servicios multimedia (voz, video, texto).
 Calidad de servicios garantizada extremo a extremo.
 Seguridad.
 Movilidad generalizada.

9. 9
IMS
 Se denomina IMS “IP Multimedia Subsystem” , al subsistema de control,
acceso y ejecución de servicios común y estándar para todas las
aplicaciones en el modelo de arquitectura de nueva generación, capa de
control de una red de nueva generación.
 IMS permite controlar de forma centralizada y deslocalizada el diálogo con
los terminales de los clientes para la prestación de cualquiera de los
servicios (voz, datos, vídeo, etc.) que estos requieran.
Fuente:
etsi.org/tispan/

10. 10
Ejes fundamentales del modelo IMS
 Uso de las tecnologías de la información, se adoptan los protocolos del mundo
Internet SIP (HTTP, etc.), se integran las comunicaciones personales (voz,
mensajería, etc.) con las aplicaciones IT. Se aprovecha así la mayor
capacidad y flexibilidad de estos protocolos para la prestación de todo tipo de
servicios multimedia y desarrollo de nuevas aplicaciones .
 Se requiere sólo conectividad IP del cliente y por tanto inherentemente supone
la convergencia de accesos fijos y móviles definiéndose IMS como “agnóstico”
al tipo de acceso, siempre que éste sea banda ancha.
 Movilidad generalizada, movilidad entre diferentes accesos de un mismo
operador incluyendo el mantenimiento de las comunicaciones en movimiento,
la movilidad entre redes (deslocalización) y movilidad del cliente y sus
aplicaciones entre diferentes terminales (móvil, PDA, PC, otros). Se hereda
además los valores de control de movilidad, localización y accesibilidad
propios de las redes móviles.

11. 11
Comparación de cabeceras IPv4 e IPv6
D S Etiq u e ta d e flu jo
D ire cció n d e o rig e n
40bytes
Ve r
Lo n g itu d d e c a r g a ú til
Lím ite
sa lto
Ca b e c e r a
sig u ie n te
D ire cció n IP d e d e stin o
D ire cció n IP d e o rig e n
0 4 8 1 2 1 6 2 4 3 1
Opciones-relleno
Ver HLEN Tipo Serv. Longitud total
Identificador Desplaz de frag.Indic
TTL Protocolo Suma de chequeo
Dirección IP de origen
Dirección IP de destino
Cabecera
IPv4 IPv6

12. 12
► Más direcciones IP
► Solución a los problemas de seguridad:
IPSec (confidencialidad, autenticación, integridad de los datos)/DNSSec
► Adecuación para nuevas aplicaciones que surjan
► No más NAT
IPv4, 32 bits
IPv6, 128 bits
Prefijo de red Interfaz ID
Qué nos ofrece
RFC 2474
0 1 2 3 4 5 6 7
DSCP CU
Differentiated Service CodePoint Currently Podría ser usado para
Unused notificar congestión
Bits más
significativo
► Autoconfiguración

13. 13
(RFC 2464: Transmission of IPv6 Packets over Ethernet Networks)
ccccccug cccccccc cccccccc xxxxxxxx xxxxxxxx xxxxxxxx
24 bits
ID de la compañía y administrado por la IEEE ID de extensión y seleccionado por el fabricante
U = 0 ; la IEEE administra la dirección.
U = 1 ; localmente administrada la dirección.
g = 0 ; dirección unicast.
g = 1 ; dirección multicast.
Dirección IEEE 802 de 48 bits
24 bits
ccccccug cccccccc cccccccc xxxxxxxx xxxxxxxx xxxxxxxx
24 bits 24 bits
FF FE
64 bits
Dirección EUI-64
u  es complementado
Autoconfiguración
Extended universal identifier (EUI-64)

14. 14
IPv4 --> IPv6
 Dual stack (soporte simultáneo).
 Túneles (encapsulado de un protocolo sobre otro):
 Teredo, 6to4
 Equipos de seguridad que reconozcan IPv6.
 Ya están apareciendo kits de ataque para Ipv6.
 Disponibilidad de dispositivos cliente.
 Disponibilidad de herramientas apropiadas.
 Preparación del ISP.
 Router no autorizado puede provocar la reconfiguración
de los clientes y la desviación del tráfico IPv6.

15. 15
Fuente: http://www.ipv6.net.cn/2006/images/wangshu.pdf
Resumen

16. 16
Gracias por su atención

17. jcaceres@rcp.net.pe
www.rcp.net.pe
(511) 702-0124
Redes de nueva generación -NGN
Semana Técnica
Instituto Superior Tecnológico Público “José Pardo”
Septiembre/2008
¿Preguntas
?
