GUÍA DE APRENDIZAJE N° 01-N
ESTUDIANTE: GRADO:11º__ MANTENIMIENTO INDUSTRIAL
1. IDENTIFICACIÓN DE LA GUÍA DE APRENDIZAJE:
Fecha: 15 – 09 - 2017
Centro de Formación: SENA-CMM
Regional: Bogotá D.C.
Nivel: Bachillerato Técnico; Articulación SENA – COLEGIO
INSTITUTO TECNICO “Rodrigo de Triana”
Programa de Formación: Mantenimiento Industrial
Ficha:
CÓDIGO :
Fase: Periodo académico III
Proyecto Formativo: Implementar métodos y estrategias
para la solución creativa de problemas específicos.
Duración en horas:
16
Módulo de Formación:
SIMULACION EN LA PRESTACION DE SERVICIOS DE
MANTENIMIENTO Y DESARROLLO DE SISTEMAS
AUTOMATIZADOS
Unidad de Aprendizaje:
 Fundamentación e introducción a la neumática.
 Diseño de redes de aire comprimido.
Mejorar el funcionamiento de máquinas y procesos buscando
su eficiencia y productividad.
Competencias laborales que cubre:
 Realizar prototipos para automatismos.
Resultados de Aprendizaje que cubre:
Tiempo de ejecución de la guía: 16 horas
Modalidad(es) de Formación: Presencial
2. INTRODUCCIÓN:
¿Qué es Neumática?
La neumática se puede definir como una tecnología capaz de hacer uso del aire comprimido para automatizar procesos. Por regla
general, dichos procesos suelen ser industriales, pero muy bien podrían ser de otra naturaleza si lo reflexionamos detenidamente. Hay que
entender el aire comprimido como el aire que está bajo una influencia superior al aire atmosférico, es decir, su presión es superior.
La tecnología neumática se encuentra presente en diversas aplicaciones industriales y su amplia disponibilidad, demandan personal con los
conocimientos suficientes para el desarrollo de aplicaciones que aprovechen las prestaciones de los mismos.
Para poner en funcionamiento cualquier sistema neumático es necesario reconocer y aprender acerca de los fundamentos de la
neumática, la producción del aire comprimido, el tratamiento del mismo y su distribución.
Compresores Neumáticos (Generadores)
Para producir el aire comprimido se utilizan compresores que elevan la presión del aire al valor de trabajo deseado. La presión de servicio
es la suministrada por el compresor o acumulador y existe en las tuberías que recorren el circuito. El compresor normalmente lleva el aire
a un depósito para después enviarlo al circuito del depósito. Este depósito tiene un manómetro para regular la presión del aire y un

2. Página 2 de 8
termómetro para controlar la temperatura del mismo. El filtro tiene la misión de extraer del aire comprimido circulante todas las impurezas
y el agua (humedad) que tiene el aire que se puede condensar. Todos estos componentes se llaman circuito de control.

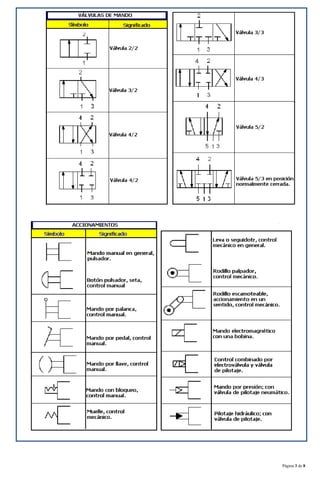

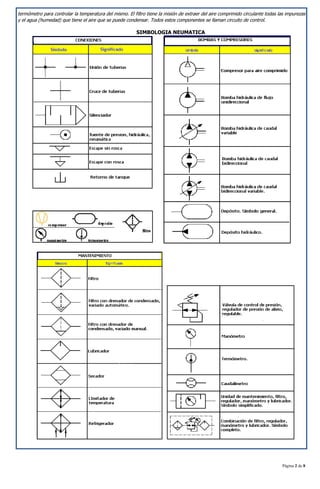

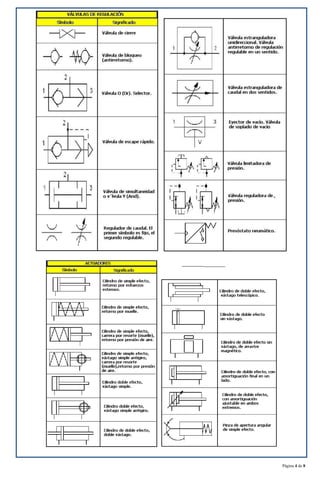

SIMBOLOGIA NEUMATICA

3. Página 3 de 8

4. Página 4 de 8

5. Página 5 de 8
3. PLANTEAMIENTO DE LAS ACTIVIDADES Y ESTRATEGIAS DE APRENDIZAJE:
3.1. EXPLORACION INICIAL (Actividades de Reflexión inicial):
Realizar un escrito de dos hojas donde explique el principio de Pascal, el principio de Arquímedes y el experimento de
Torricelli; luego explique con sus palabras por qué se asocian todos estos conceptos y experimentos con la utilización del
aire comprimido en Neumática.
3.2. ACTIVIDADES (Actividades de contextualización e identificación de conocimientos necesarios para el
aprendizaje).

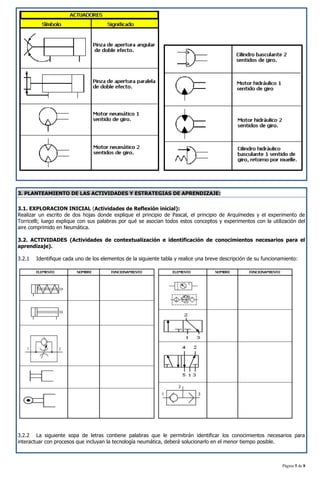

3.2.1 Identifique cada uno de los elementos de la siguiente tabla y realice una breve descripción de su funcionamiento:
3.2.2 La siguiente sopa de letras contiene palabras que le permitirán identificar los conocimientos necesarios para
interactuar con procesos que incluyan la tecnología neumática, deberá solucionarlo en el menor tiempo posible.

6. Página 6 de 8

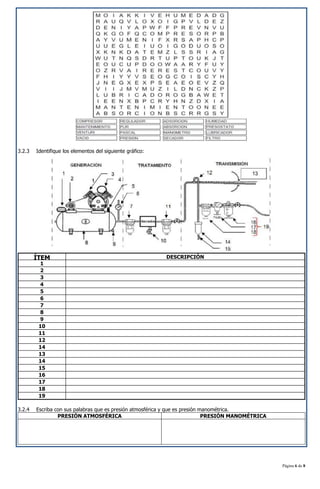

3.2.3 Identifique los elementos del siguiente gráfico:
ÍTEM DESCRIPCIÓN
1
2
3
4
5
6
7
8
9
10
11
12
14
13
14
15
16
17
18
19
3.2.4 Escriba con sus palabras que es presión atmosférica y que es presión manométrica.
PRESIÓN ATMOSFÉRICA PRESIÓN MANOMÉTRICA

7. Página 7 de 8

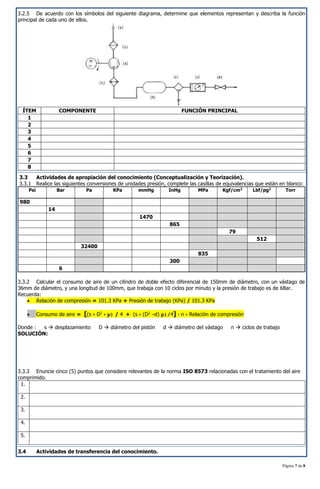

3.2.5 De acuerdo con los símbolos del siguiente diagrama, determine que elementos representan y describa la función
principal de cada uno de ellos.
ÍTEM COMPONENTE FUNCIÓN PRINCIPAL
1
2
3
4
5
6
7
8
3.3 Actividades de apropiación del conocimiento (Conceptualización y Teorización).
3.3.1 Realice las siguientes conversiones de unidades presión, complete las casillas de equivalencias que están en blanco:
Psi Bar Pa KPa mmHg InHg MPa Kgf/cm2
Lbf/pg2
Torr
980
14
1470
865
79
512
32400
835
300
6
3.3.2 Calcular el consumo de aire de un cilindro de doble efecto diferencial de 150mm de diámetro, con un vástago de
36mm de diámetro, y una longitud de 100mm, que trabaja con 10 ciclos por minuto y la presión de trabajo es de 6Bar.
Recuerda:
 Relación de compresión = 101.3 KPa + Presión de trabajo (KPa) / 101.3 KPa
 Consumo de aire = [(s * D2
* p) / 4 + (s * (D2
–d) p)/4] * n * Relación de compresión
Donde : s  desplazamiento D  diámetro del pistón d  diámetro del vástago n  ciclos de trabajo
SOLUCIÓN:
3.3.3 Enuncie cinco (5) puntos que considere relevantes de la norma ISO 8573 relacionadas con el tratamiento del aire
comprimido.
1.
2.
3.
4.
5.
3.4 Actividades de transferencia del conocimiento.

8. Página 8 de 8

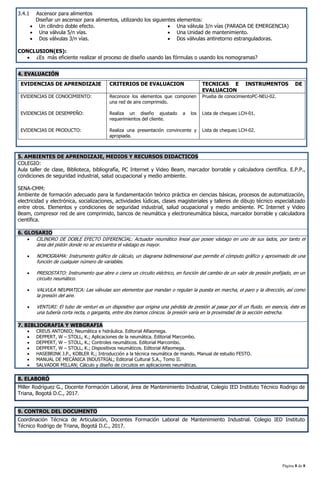

3.4.1 Ascensor para alimentos
Diseñar un ascensor para alimentos, utilizando los siguientes elementos:
 Un cilindro doble efecto.
 Una válvula 5/n vías.
 Dos válvulas 3/n vías.
 Una válvula 3/n vías (PARADA DE EMERGENCIA)
 Una Unidad de mantenimiento.
 Dos válvulas antiretorno estranguladoras.
CONCLUSION(ES):
