Tecnologías Neumática e hidráulica Instituto Enseñanza Secundaria Galileo Galilei Sergio Muñoz Lezcano
Índice ¿Qué vamos a hacer durante esta unidad? Cronograma de actividades Etimología de las palabras Neumática Hidráulica Neumática Conceptos físicos clave Elementos básicos. Simbología Aplicaciones prácticas Hidráulica Conceptos físicos clave Elementos básicos Aplicaciones prácticas Laboratorio Informática – Tecno 12-18 Prueba Teórica Proyecto de unidad Elevador neumático
¿Qué vamos a hacer durante esta unidad?
1. ¿Qué vamos a hacer durante esta unidad? 1.1  Cronograma de actividades ¿Que nos planteamos hacer en este bloque? ¿Cómo?
1. ¿Qué vamos a hacer durante esta unidad? 1.1  Cronograma de actividades ¿Cuándo? S1 S2 S3 Sesión teórica Neumática Sesión Lab. Informática T12-18 Control/Examen Presentación de proyecto L M X J V L M X J V L M X J V S3 L M X 7 Proyecto 8 14 15
1. ¿Qué vamos a hacer durante esta unidad? 1.1  Cronograma de actividades ¿Cuándo? S1 S2 S3 Presentación de proyecto L M X J V L M X J V L M X J V S3 L M X 4C Proyecto 4A 4C 4A 4C 4A 4
2. Etimología de las palabras
2. Etimología de las palabras Neumática  La palabra  neumática  deriva del  griego   pneuma, pneumatos . Pneuma significa  soplo. Las primeras apariciones de la palabra la encontramos en  tratados del siglo I a.C , durante el  Imperio Romano Hidráulica La palabra  hidráulica  viene del  griego  Hydraulikos . Hace referencia a  máquinas que son impulsadas por acción de la energía del agua . Al igual que la palabra anterior, sus primeras apariciones datan del  siglo I a.C
2. Etimología de las palabras Consideraciones históricas Marco Vitrubio Polión Fue un arquitecto, escritor, ingeniero y tratadista romano del siglo I a. C. Inventó la rueda hidráulica. Se calcula que con la energía producida por una de estas ruedas se podían moler 150 kg de trigo por hora, mientras que dos esclavos solo molían 7 kg
3. Neumática
3. Neumática Conceptos físicos clave La neumática es la tecnología que utiliza el aire comprimido como fluido de trabajo. Los conceptos físicos que utiliza para su desarrollo son: Presión: Es la fuerza que se ejerce por unidad de superficie P  =  Presión, su unidad son los pascales (Pa) F  =  Fuerza ejercida, su unidad son los Newton (N) S =  superficie de actuación, su unidad son los m2(metros cuadrados) Caudal: Es el volumen de fluido que circula a través de  un conductor en la unidad de tiempo Q  =  Caudal, se mide en metros cúbicos/segundo V  =  Volumen, se mide en metros cúbicos t =  tiempo, su unidad son los segundos P = F/S Q = V/t
3. Neumática 2. Elementos básicos Estamos muy acostumbrados a trabajar con electricidad, Luz, Motores, calor, etc Pero con aire u otros fluidos también podemos conseguir trabajo Compresor Elemento que proporciona el aire comprimido que vamos a utilizar para realizar un trabajo.  Válvula Permite o no el paso del aire que viene del compresor hacia el actuador Actuador En este caso es un cilindro de simple efecto, al que cuando entra aire se produce la salida del vástago que utilizaremos para elevar, aplastar, sujetar, etc.

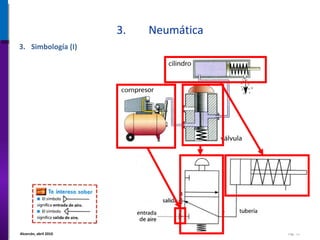

3. Neumática 3. Simbología (I)

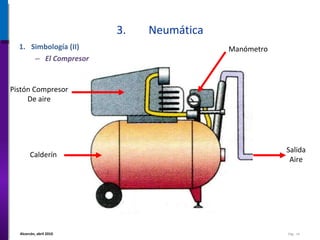

3. Neumática Simbología (II) El Compresor Pistón Compresor De aire Calderín Manómetro Salida Aire

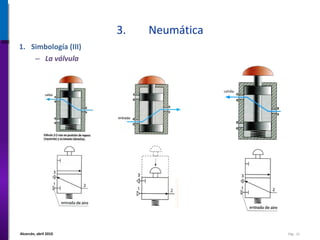

3. Neumática Simbología (III) La válvula
3. Neumática Simbología (IV) Los actuadores aire Cilindros de SIMPLE EFECTO: Sólo hace fuerza útil a la salida Cilindros de DOBLE EFECTO: Hace fuerza útil en los dos sentidos Entra aire Sale aire Símbolo Símbolo Entra aire Sale aire
3. Neumática Ejemplos prácticos Elevador de tijera de LEGO http://www.youtube.com/watch?v=c7A8bn_6MrI&feature=related
4. Hidraúlica

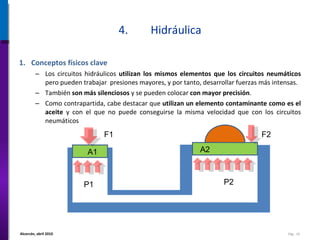

4. Hidráulica Conceptos físicos clave Los circuitos hidráulicos  utilizan los mismos elementos que los circuitos neumáticos  pero pueden trabajar  presiones mayores, y por tanto, desarrollar fuerzas más intensas. También  son más silenciosos  y se pueden colocar  con mayor precisión . Como contrapartida, cabe destacar que  utilizan un elemento contaminante como es el aceite  y con el que no puede conseguirse la misma velocidad que con los circuitos neumáticos A1 A2 P1 P2 F1 F2
4. Hidráulica Conceptos físicos clave Como hemos comentado en Neumática….. P = F/S P1 = F1/S1 P2 = F2/S2 Dado que la presión se reparte por igual en todos los puntos del líquido, podemos igualar las presione que se ejercen sobre la superficie A1 y A2 P1 = P2 F1/S1 = F2/S2 Así, si  S2=1 metro cuadrado y s1= 1 cm cuadrado, con F1= 1Newton de fuerza F2=F1* (S2/S1) F2= 1 N (10.000 cm2 ∕ 1 cm2) = 1000N Podríamos elevar un peso de 1000 Newton, o lo que es lo mismo,  Peso = Masa * gravedad Masa = Peso/gravedad Masa = (1000 N)/(9,8 m/s2) = 102Kg
5. Laboratorio informática Tecno 12-18
5. Laboratorio Informática Tecno 12-18 Acceder a la plataforma Tecno 12-18. Acceder a la Sección Contenidos Generales Acceder a la Unidad de neumática  Leer las mini unidades siguientes  y contestar en el cuaderno  las cuestione correspondientes a cada una de ellas: Introducción a la neumática Generación de aire comprimido Actuadores neumáticos Válvulas neumáticas
6. Prueba teórica
7. Proyecto de unidad
7. Proyecto de unidad Elevador neumático Utilizando como base la imagen de la figura, se os propone diseñar un circuito neumático capaz de elevar pesos. Recuerda: La diferencia de superficies significa que una fuerza pequeña sobre una superficie pequeña genera una presión determinada que, al aplicarse sobre una superficie grande produce una fuerza grande. Para el diseño, ayúdate de elementos comunes y accesibles como por ejemplo, jeringuillas, DM, tubos de plástico, etc.… El diseño, deberá ser capaza de elevar un peso aproximado de una naranja. El accionamiento debe ser progresivo. Deberás desarrollar un informe y una presentación al resto de la clase.

Neumática e hidraulica

  • 1.
    Tecnologías Neumática ehidráulica Instituto Enseñanza Secundaria Galileo Galilei Sergio Muñoz Lezcano
  • 2.
    Índice ¿Qué vamosa hacer durante esta unidad? Cronograma de actividades Etimología de las palabras Neumática Hidráulica Neumática Conceptos físicos clave Elementos básicos. Simbología Aplicaciones prácticas Hidráulica Conceptos físicos clave Elementos básicos Aplicaciones prácticas Laboratorio Informática – Tecno 12-18 Prueba Teórica Proyecto de unidad Elevador neumático
  • 3.
    ¿Qué vamos ahacer durante esta unidad?
  • 4.
    1. ¿Qué vamosa hacer durante esta unidad? 1.1 Cronograma de actividades ¿Que nos planteamos hacer en este bloque? ¿Cómo?
  • 5.
    1. ¿Qué vamosa hacer durante esta unidad? 1.1 Cronograma de actividades ¿Cuándo? S1 S2 S3 Sesión teórica Neumática Sesión Lab. Informática T12-18 Control/Examen Presentación de proyecto L M X J V L M X J V L M X J V S3 L M X 7 Proyecto 8 14 15
  • 6.
    1. ¿Qué vamosa hacer durante esta unidad? 1.1 Cronograma de actividades ¿Cuándo? S1 S2 S3 Presentación de proyecto L M X J V L M X J V L M X J V S3 L M X 4C Proyecto 4A 4C 4A 4C 4A 4
  • 7.
    2. Etimología delas palabras
  • 8.
    2. Etimología delas palabras Neumática La palabra neumática deriva del griego pneuma, pneumatos . Pneuma significa soplo. Las primeras apariciones de la palabra la encontramos en tratados del siglo I a.C , durante el Imperio Romano Hidráulica La palabra hidráulica viene del griego Hydraulikos . Hace referencia a máquinas que son impulsadas por acción de la energía del agua . Al igual que la palabra anterior, sus primeras apariciones datan del siglo I a.C
  • 9.
    2. Etimología delas palabras Consideraciones históricas Marco Vitrubio Polión Fue un arquitecto, escritor, ingeniero y tratadista romano del siglo I a. C. Inventó la rueda hidráulica. Se calcula que con la energía producida por una de estas ruedas se podían moler 150 kg de trigo por hora, mientras que dos esclavos solo molían 7 kg
  • 10.
  • 11.
    3. Neumática Conceptosfísicos clave La neumática es la tecnología que utiliza el aire comprimido como fluido de trabajo. Los conceptos físicos que utiliza para su desarrollo son: Presión: Es la fuerza que se ejerce por unidad de superficie P = Presión, su unidad son los pascales (Pa) F = Fuerza ejercida, su unidad son los Newton (N) S = superficie de actuación, su unidad son los m2(metros cuadrados) Caudal: Es el volumen de fluido que circula a través de un conductor en la unidad de tiempo Q = Caudal, se mide en metros cúbicos/segundo V = Volumen, se mide en metros cúbicos t = tiempo, su unidad son los segundos P = F/S Q = V/t
  • 12.
    3. Neumática 2.Elementos básicos Estamos muy acostumbrados a trabajar con electricidad, Luz, Motores, calor, etc Pero con aire u otros fluidos también podemos conseguir trabajo Compresor Elemento que proporciona el aire comprimido que vamos a utilizar para realizar un trabajo. Válvula Permite o no el paso del aire que viene del compresor hacia el actuador Actuador En este caso es un cilindro de simple efecto, al que cuando entra aire se produce la salida del vástago que utilizaremos para elevar, aplastar, sujetar, etc.
  • 13.
    3. Neumática 3.Simbología (I)
  • 14.
    3. Neumática Simbología(II) El Compresor Pistón Compresor De aire Calderín Manómetro Salida Aire
  • 15.
    3. Neumática Simbología(III) La válvula
  • 16.
    3. Neumática Simbología(IV) Los actuadores aire Cilindros de SIMPLE EFECTO: Sólo hace fuerza útil a la salida Cilindros de DOBLE EFECTO: Hace fuerza útil en los dos sentidos Entra aire Sale aire Símbolo Símbolo Entra aire Sale aire
  • 17.
    3. Neumática Ejemplosprácticos Elevador de tijera de LEGO http://www.youtube.com/watch?v=c7A8bn_6MrI&feature=related
  • 18.
  • 19.
    4. Hidráulica Conceptosfísicos clave Los circuitos hidráulicos utilizan los mismos elementos que los circuitos neumáticos pero pueden trabajar presiones mayores, y por tanto, desarrollar fuerzas más intensas. También son más silenciosos y se pueden colocar con mayor precisión . Como contrapartida, cabe destacar que utilizan un elemento contaminante como es el aceite y con el que no puede conseguirse la misma velocidad que con los circuitos neumáticos A1 A2 P1 P2 F1 F2
  • 20.
    4. Hidráulica Conceptosfísicos clave Como hemos comentado en Neumática….. P = F/S P1 = F1/S1 P2 = F2/S2 Dado que la presión se reparte por igual en todos los puntos del líquido, podemos igualar las presione que se ejercen sobre la superficie A1 y A2 P1 = P2 F1/S1 = F2/S2 Así, si S2=1 metro cuadrado y s1= 1 cm cuadrado, con F1= 1Newton de fuerza F2=F1* (S2/S1) F2= 1 N (10.000 cm2 ∕ 1 cm2) = 1000N Podríamos elevar un peso de 1000 Newton, o lo que es lo mismo, Peso = Masa * gravedad Masa = Peso/gravedad Masa = (1000 N)/(9,8 m/s2) = 102Kg
  • 21.
  • 22.
    5. Laboratorio InformáticaTecno 12-18 Acceder a la plataforma Tecno 12-18. Acceder a la Sección Contenidos Generales Acceder a la Unidad de neumática Leer las mini unidades siguientes y contestar en el cuaderno las cuestione correspondientes a cada una de ellas: Introducción a la neumática Generación de aire comprimido Actuadores neumáticos Válvulas neumáticas
  • 23.
  • 24.
  • 25.
    7. Proyecto deunidad Elevador neumático Utilizando como base la imagen de la figura, se os propone diseñar un circuito neumático capaz de elevar pesos. Recuerda: La diferencia de superficies significa que una fuerza pequeña sobre una superficie pequeña genera una presión determinada que, al aplicarse sobre una superficie grande produce una fuerza grande. Para el diseño, ayúdate de elementos comunes y accesibles como por ejemplo, jeringuillas, DM, tubos de plástico, etc.… El diseño, deberá ser capaza de elevar un peso aproximado de una naranja. El accionamiento debe ser progresivo. Deberás desarrollar un informe y una presentación al resto de la clase.

Notas del editor

  • #15 La primera parte de un sistema neumático es siempre el generador de aire comprimido. El compresor es una bomba de aire alimentada por energía eléctrica o combustible. Su función es la de generar aire comprimido. El calderín es la parte donde se almacena el aire a presión, de forma que evitamos que el motor tenga que trabajar continuamente. El manómetro o presostato se encarga de mantener una presión constante en el aire acumulado a través de un sistema de válvulas. Dispone de una serie de sensores que hacen que si la presión baja, el motor se encienda proporcionando más aire al calderín de forma que la presión de éste no baje. Si el motor se avería, existe un sistema de seguridad que facilita la evacuación del aire de forma que el el circuito no estalle.
  • #16 Para construir un circuito neumático completo, hace falta algo más: las válvulas. Las válvulas son aquellos componentes que controlan el paso del aire comprimido. Las más comunes son las válvulas distribuidoras, como las que tenemos en la figura. Se caracterizan por el número de vías ( agujero de entrada y salida) y por el número de posiciones, es decir, los movimientos que podemos hacer. La de la figura concretamente es una válvula de 3/2, es decir, tres vías y dos posiciones.
  • #17 Los actuadores son aquellos elementos que transforman la energía del aire comprimido en trabajo mecánico, como por ejemplo, empujar, estirar, etc.. Los dos tipos de actuadores más comunes son los siguientes:
