2. SCADA
● SUPERVISORY CONTROL AND DATA ACQUISITION
ANTES
● NECESIDAD DE CONTROL DE GRANDES PLANTAS DE PRODUCCIÓN
● EVITAR EL FALLO HUMANO
AHORA
● TELECONTROL SUPERVISORY
CONTROL
● MONITORIZACIÓN PERMANENTE
● TELEMETRÍA
DATA
● OPTIMIZACIÓN DE LA PRODUCCIÓN
ACQUISITION
● SMART METERING

3. Infraestructuras Críticas 3
“Aquellas instalaciones, redes, servicios y equipos físicos y de tecnología
De la información cuya interrupción o destrucción produciría un impacto
Mayor en la salud, seguridad o el bienestar económico de los ciudadanos
O en el eficaz funcionamiento de la Administracion”
• SECTORES
• ENERGÉTICO
• HÍDRICO
• SANITARIO
• ALIMENTACION
• TELECOMUNICACIONES
• TRANSPORTES
• ADMINISTRACIÓN

4. ARQUITECTURAS DE SISTEMAS
DE CONTROL INDUSTRIAL
ELEMENTOS DE ANTES
● DISPOSITIVOS DE CAMPO
● BUSES DE CAMPO
● REDES AISLADAS
● PLCs/RTUs ● HMI

5. ARQUITECTURAS DE SISTEMAS
DE CONTROL INDUSTRIAL II
ELEMENTOS NUEVOS
PDAs
SERVIDORES
REMOTE
ROUTERS!!!! WIRELESS HMI
INTERNEEEEEL!!
LA NUBE SMSs
GATEWAYS MÓVILES
PERSONAS
HUMANAS CON MODEMS!!!
TELECONTROL
FACEBOOK!!!!

7. ARQUITECTURA DE SISTEMAS
DE CONTROL INDUSTRIAL III
¿CÓMO ADECUAR LOS SISTEMAS DE
ANTES A LAS NECESIDADES DE AHORA?
BUS ETHERNET
PLC
PLC GATEWAY
GATEWAY PC
PC
MODBUS/ MODBUS/TCP
RTU
PLC
PLC GATEWAY
GATEWAY PC
PC
MODBUS/TCP – PORT 502
MODBUS/RTU – RS-232 RS-485 etc...

8. ARQUITECTURA DE SISTEMAS
DE CONTROL INDUSTRIAL IV
REDES “ABIERTAS”
RED Red industrial INTERNET
CORPORATIVA
SCADA PC/Operador
HMI
Operador
DATA Remoto
ROUTER
VPN
INDUSTRIAL
ETHERNET
Gateway
SIN VPN Browser/
Software
propietario
PLCs/RTUs/DCSs

9. ARQUITECTURA DE SISTEMAS
DE CONTROL INDUSTRIAL V
“SIM-AND-BROWSER” DEVICES
INFRAESTRUCTURA TELEMETRÍA
S&B Browser
TELECONTROL
● RTU/PLC +GPRS/EDGE/3G +WEBSERVER +GATEWAY = WIN!!
● HMI => Browser

10. ARQUITECTURA DE SISTEMAS
DE CONTROL INDUSTRIAL VI

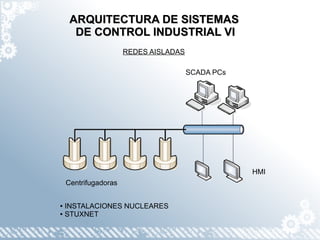

REDES AISLADAS
SCADA PCs
HMI
Centrifugadoras
● INSTALACIONES NUCLEARES
● STUXNET

11. STUXNET
p0wned ● 4 0DAYS
● ESTABILIDAD MÁXIMA
● TOTALMENTE DIRIGIDO
● AUTÓNOMO
● MENSAJES “Escondidos”
● UN ARMA HECHA DE BYTES
●
Afectó a sistemas de empresas españolas
● http://www.caf.es/caste/home/index.php

12. ATACANDO SISTEMAS SCADA

13. ¿POR QUÉ ATACAR SISTEMAS INDUSTRIALES?
● GEOPOLÍTICA/CIBERGUERRA
● EXTORSIÓN
● TERRORISMO
● APAGAR Y ENCENDER LUCES
● HACERLOS MÁS SEGUROS

14. FASES
1. RECOPILACIÓN DE INFORMACIÓN SOBRE EL
OBJETIVO
2. IDENTIFICACIÓN DE VECTORES DE ATAQUE
3. SIMULACIÓN DEL OBJETIVO EN NUESTRO ENTORNO
4. REVERSING DE PROTOCOLOS, FIRMWARE, SOFTWARE
5. REALIZACIÓN DE ATAQUE

15. 1. RECOPILACIÓN DE INFORMACIÓN SOBRE EL OBJETIVO
● OPEN SOURCE INTELLIGENCE
● Pliegos de proyectos (BOE...)
● www.metromadrid.es/export/sites/metro/comun/proveedores/licitacion/6010900214/IO_09094_Cortafuegos_trafico_IP.pdf
● Documentación fabricante/integrador
● Noticias, notas de prensa
● http://www.ge-ip.com/es/news-events/detail/2680
● CVs de ex-empleados
● http://www.araquebelagua.com/curriculum-vitae/
● Revistas/webs especializadas
● http://www.railforum.net/
● INGENIERÍA SOCIAL
● Falsa oferta de trabajo
● “Egoniería” social
● Foros del sector
● http://blog.48bits.com/2009/10/15/ingenieria-social-para-abrirte-camino-en-sistemas-opacos/
● INSIDERS

16. EJEMPLO

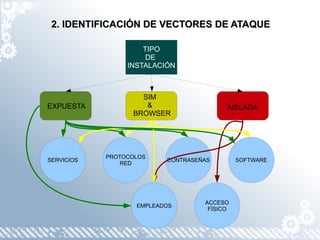

17. 2. IDENTIFICACIÓN DE VECTORES DE ATAQUE
TIPO
DE
INSTALACIÓN
SIM
EXPUESTA & AISLADA
BROWSER
PROTOCOLOS
SERVICIOS CONTRASEÑAS SOFTWARE
RED
ACCESO
EMPLEADOS
FÍSICO

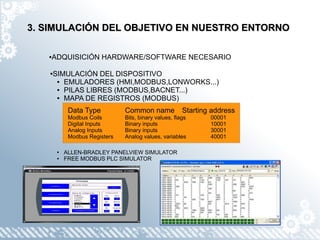

18. 3. SIMULACIÓN DEL OBJETIVO EN NUESTRO ENTORNO
● ADQUISICIÓN HARDWARE/SOFTWARE NECESARIO
● SIMULACIÓN DEL DISPOSITIVO
● EMULADORES (HMI,MODBUS,LONWORKS...)
● PILAS LIBRES (MODBUS,BACNET...)
● MAPA DE REGISTROS (MODBUS)
Data Type Common name Starting address
Modbus Coils Bits, binary values, flags 00001
Digital Inputs Binary inputs 10001
Analog Inputs Binary inputs 30001
Modbus Registers Analog values, variables 40001
● ALLEN-BRADLEY PANELVIEW SIMULATOR
● FREE MODBUS PLC SIMULATOR

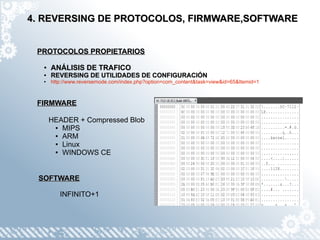

19. 4. REVERSING DE PROTOCOLOS, FIRMWARE,SOFTWARE
PROTOCOLOS PROPIETARIOS
● ANÁLISIS DE TRAFICO
● REVERSING DE UTILIDADES DE CONFIGURACIÓN
● http://www.reversemode.com/index.php?option=com_content&task=view&id=65&Itemid=1
FIRMWARE
HEADER + Compressed Blob
● MIPS
● ARM
● Linux
● WINDOWS CE
SOFTWARE
INFINITO+1

20. Ejemplo 20
Conocer un sistema SCADA
Supervisory Control And Data Acquisition (Supervisión, Control y Adquisición de Datos).
http://www.trihedral.com/trialsanddemos/demo/

21. Ejemplo
EJEMPLOS 21
Conocer un sistema SCADA
Supervisory Control And Data Acquisition (Supervisión, Control y Adquisición de Datos).
http://www.trihedral.com/trialsanddemos/demo/

22. ADVANTECH
c:windowssystem32bwocxrun.ocx [WebAccess Client]

23. ADVANTECH
MIDA.plw + MIDL.exe + Opcode 0x00 + others...
void sub_401000( /* [in] */ handle_t arg_1, ...)
3. WebAccess does use RPC to communicate between Client andserver. But all the server side functions are password
protected. With HTTPS and VPN, we think it is safe on the internet. It would be extremely complicate to reverse engineer
the RPC code and the alter the data in WebAccess.

24. TBOX
If txt_Password.Text <> Dlb_SMSPassword.Value Or
txt_password.text = "" Then
msgbox "The Password is incorrect!!" & vbCrlf & "A
passord is ...." & vbCrlf & "Contact your local distributor to
get the password.",Vbexclamation,"Password"
Exit Sub
End If

25. VARIOS

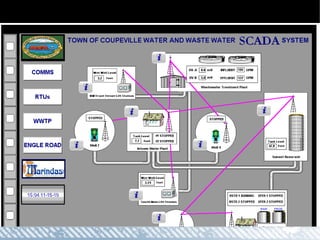

26. VARIOS

27. VARIOS

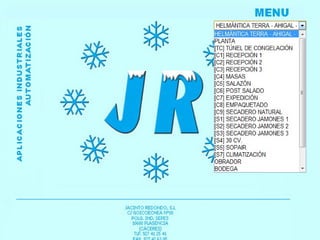

30. GRACIAS POR VENIR
¿preguntas? ¿dudas? ¿sugerencias?
Rubén Santamarta @reversemode
