Este documento describe los componentes principales de una placa base, incluyendo el chipset, procesador, memoria RAM, puertos como PCI, AGP y SATA, y otros componentes integrados como el firmware y el puerto IDE. También explica los diferentes formatos de placa base como AT, Baby AT y ATX y sus características.

1. NERLYN CATALINA CUBIDES GOMEZ

2. • Que es la placa base
• Imagen placa base
• Factor de forma
• Clases de factor de forma
• Características de la tarjeta madre
• Componentes integrados

4. LA PLACA BASE, TAMBIÉN CONOCIDA COMO PLACA MADRE, ES LA
ENCARGADA DE INTERCONECTAR Y DAR SOPORTE FÍSICO A TODOS
LOS DISPOSITIVOS INTERNOS DE TU COMPUTADORA.
SU IMPORTANCIA RADICA EN QUE DEPENDIENDO DE CUAL ELIJAS
ESTARÁS DELIMITANDO LA CAPACIDAD DEL EQUIPO. DE ELLA
DEPENDEN TODOS LOS DEMÁS, COMO POR EJEMPLO, LA CANTIDAD
DE MEMORIA RAM Y EL TIPO QUE PODRÁS USAR, EL NÚMERO DE
PUERTOS USB O EL NÚMERO DE UNIDADES DE DISCO DURO.
ÍNDICE

5. INDICE

6. índice

7. • Placa AT: esta placa es la utilizada por IBM AT INC y fue creada en el año 1984. Su tamaño es de
aproximadamente 305 mm de ancho por 300 a 330 mm de profundidad. Esta tarjeta resulta ser de gran tamaño
para las unidades de disco más avanzadas, por lo que no puede introducirse en ellas.
Placa Baby AT: esta placa fue creada en el año 1985 y si bien es de menor tamaño que la AT, su funcionalidad
es muy similar. Mide 216 mm de ancho por 244 a 330 mm de profundidad esto lo que permite es una mayor
facilidad para introducirlas en las cajas más pequeñas, por lo que tuvieron mucho éxito en el mercado
• Placa ATX: esta es creada en el año 1995 por Intel. Su tamaño es de 305 mm de ancho por 204 mm de
profundidad. Este modelo logró superar las desventajas presentes en los otros dos. En esta placa, los puertos
más utilizados se ubican de forma opuesta al de los slots de aplicación.
Placa micro AXT: este formato presenta un tamaño reducido, que no supera los 244 mm de ancho por los 244
mm de profundidad. Al ser tan pequeña, solo presenta espacio para 1 o 2 slots AGP y/o PCI. Es por esto que
suelen agregarse puertos USB o FireWire. Esta es la placa más moderna que existe actualmente
índice

8. • El principal componente en una placa base es la superficie sobre la cual se encuentran todos lo demás
componentes de las placas, este primer y principal componente es el PBC o la tarjeta de circuito impreso, sobre
esta tarjeta se encuentran soldados las demás partes de la placa.
La soldadura que viene impresa en la placa base permite llevar las señales de voltaje y todos los datos de los
componentes.
En una placa base las principales característica que un usuario debe verificar son:
• -Procesador
-Socket
-Factor o forma
-Chipset
-Memoria
-Audio
-Puertos I/O
-Slots PCI
-Puertos USB
-Slot AGP
-LAN
-Características adicionales
índice

9. índice

10. • El procesador, es el circuito integrado más importante, de tal modo,
que se le considera el cerebro de una computadora. Está constituido
por millones de transistores integrados.
• . Puede definirse como chip, un tipo de componente electrónico en
cuyo interior existen miles o en ocasiones millones, según su
complejidad, de elementos llamados transistores cuyas interacciones
permiten realizar las labores o funciones que tenga en
índice

11. ·
•
• El chipset es el "nexo" que conecta el microprocesador con el resto de la tarjeta madre y por lo tanto con
el resto de la computadora. En una PC, consiste en dos partes básicas -- el puente norte y el puente
sur.
• Todos los varios componentes de la computadora se comunican con el CPU a través del chipset.El
chipset es el que conecta el microprocesador con el resto de la tarjeta madre y por lo tanto con el resto
de la computadora. En una PC, consiste en dos partes básicas -- el puente norte y el puente sur. Todos
los varios componentes de la computadora se comunican con el CPU a través del chipset
índice

12. • · 3. PUERTO DE GRÁFICOS ACELERADO:
•
• En ocasiones llamado Puerto de Gráficos Avanzado) es un puerto (puesto que sólo se
puede conectar un dispositivo, mientras que en el bus se pueden conectar varios)El puerto
AGP es de 32 bit como PCI pero cuenta con notables diferencias como 8 canales más
adicionales para acceso a la memoria RAM.
índice

13. • · 4. PCI:
• "Interconexión de Componentes Periféricos") consiste en un bus de ordenador
estándar para conectar dispositivos periféricos directamente a su placa base.
• Estos dispositivos pueden ser circuitos integrados ajustados en ésta (los llamados
"dispositivos planares" en la especificación PCI) o tarjetas de expansión que se
ajustan en conectores. Es común en PCI, donde ha desplazado al ISA como bus
estándar, pero también se emplea en otro tipo de ordenadores.
índice

14. • 5. SATA:
• es una interfaz de transferencia de datos entre la placa base y algunos dispositivos de almacenamiento,
como puede ser el disco duro, Lectores y regrabadores de CD/DVD/ BR,Unidades de Estado Sólido u
otros dispositivos de altas prestaciones que están siendo todavía desarrollados proporciona mayores
velocidades, mejor aprovechamiento cuando hay varias unidades, mayor longitud del cable de
transmisión de datos y capacidad para conectar unidades en caliente, es decir, insertar el dispositivo sin
tener que apagar el ordenador o que sufra un cortocircuito.
índice

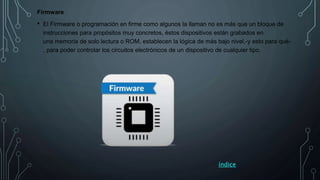

15. Firmware
• El Firmware o programación en firme como algunos la llaman no es más que un bloque de
instrucciones para propósitos muy concretos, éstos dispositivos están grabados en
una memoria de solo lectura o ROM, establecen la lógica de más bajo nivel,-y esto para qué-
, para poder controlar los circuitos electrónicos de un dispositivo de cualquier tipo.
índice

16. • · 7. El puerto IDE
• Controla los dispositivos de almacenamiento masivo de datos, como los discos duros y
además añade dispositivos como las unidades CD-ROM. Conecta el puente sur con las
unidades de disco.
índice

17. • La memoria principal o RAM
• (Random Access Memory, Memoria de Acceso Aleatorio) es donde el computador guarda los
datos que está utilizando en el momento presente. El almacenamiento es considerado temporal
por que los datos y programas permanecen en ella mientras que la computadora este encendida o
no sea reiniciada. Se le llama RAM por que es posible acceder a cualquier ubicación de ella
aleatoria y rápidamente Físicamente, están constituidas por un conjunto de chips o módulos de
chips normalmente conectados a la tarjeta madre. Los chips de memoria son rectángulos negros
que suelen ir soldados en grupos a unas plaquitas con "pines" o contactos: La diferencia entre la
RAM y otros tipos de memoria de almacenamiento, como los disquetes o los discos duros, es que
la RAM es mucho rápida, y que se borra al apagar el computador, no como los Disquetes o discos
duros en donde la información permanece grabada.
índice

18. PARTES QUE
COMPONEN LA
BOARD
índice

19. • Mother Board.- También se le conoce como tarjeta principal, tarjeta madre, y es una tarjeta electrónica, la mas
grande dentro del gabinete de la computadora, y sobre esta van montados el procesador, la memoria Ram, las
tarjetas controladoras de los diversos periféricos, así como puertos, además permite que las partes de la
computadora se comuniquen o platiquen entre si.
CPU (Unidad Central de proceso).- Es el procesador de la computadora y como su nombre lo dice es el que se
encarga de procesar la información.
BIOS (Basic Input Output System).- Que es el sistema básico de entrada y salida de la computadora, es el que
permite a la computadora comunicarse con todos los periféricos de entrada y salida.
Memoria RAM (Random Acces Memory o memoria de acceso aleatorio).- Es la memoria de trabajo de la
computadora ya que cuando esta se encuentra funcionando en ella se guarda información de aplicaciones, así
como datos que procesan las aplicaciones, la información contenida en ella desaparece al apagarse la
computadora.
Memoria Rom.- memoria que solo se puede leer, en ella están las instrucciones que no se pueden borrar,
como un programa llamado BIOS, que controla el teclado, ratón, el monitor y otros perifericos.
Disco Duro.- Es el dispositivo de almacenamiento de la computadora, en el se guardan el sistema operativo de
la computadora ( Por ejemplos Windows), las aplicaciones( Word, Excel, Power Point) y datos de las mismas(
los archivos que creamos con las aplicaciones). La información también se puede guardar en disquettes, discos
compactos "CD", y algunas otras unidades como unidades de respaldo ZIP, IOmega, cintas etc.
•
índice
