INFORME DE LA SUPERVISION

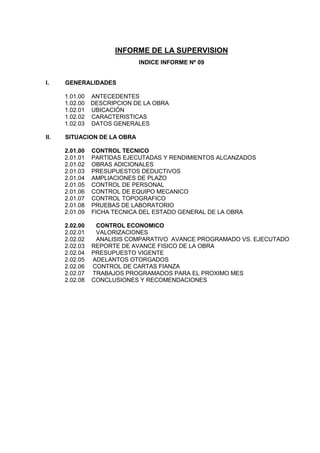

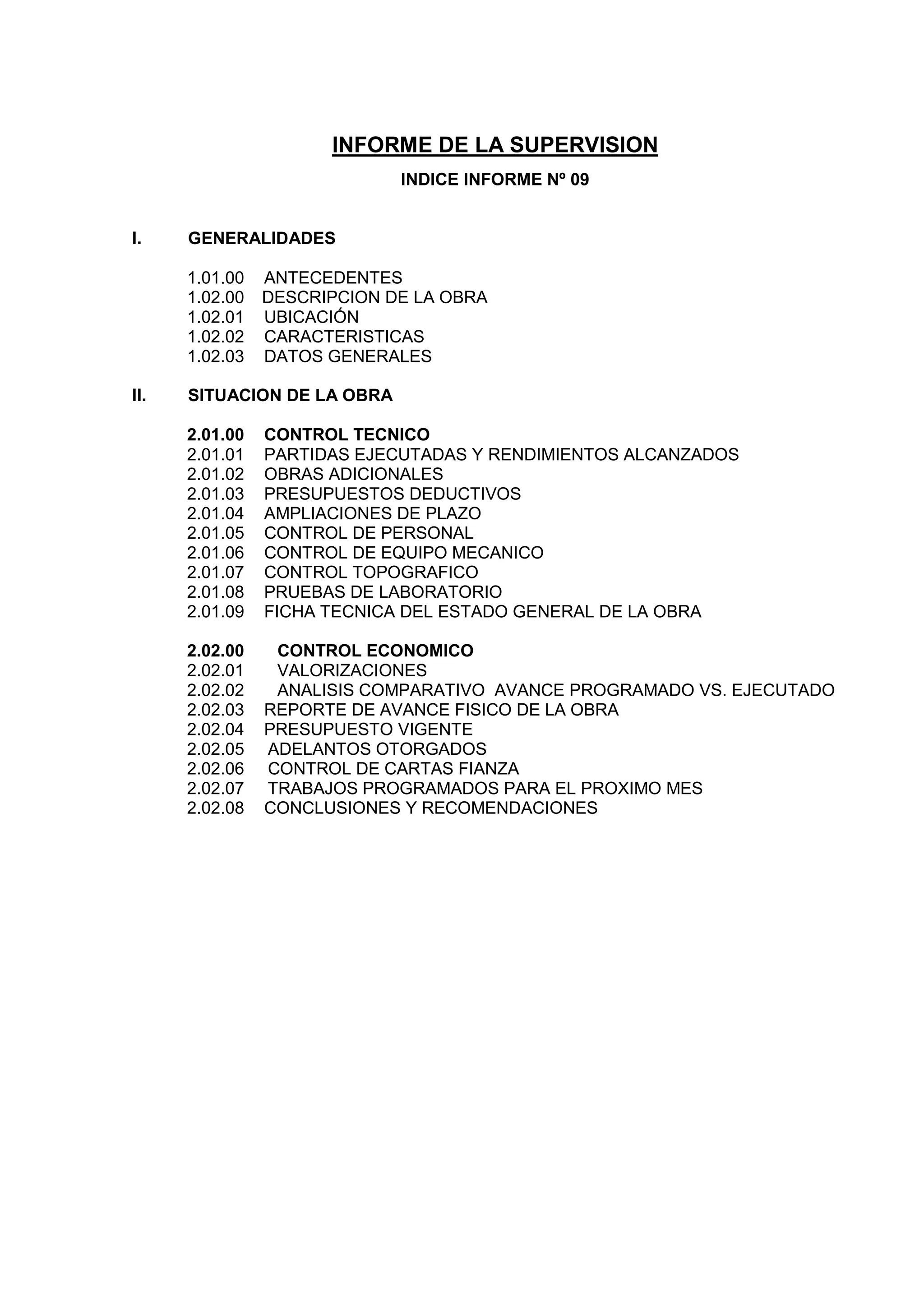

INDICE INFORME Nº 09

I. GENERALIDADES

1.01.00 ANTECEDENTES
1.02.00 DESCRIPCION DE LA OBRA
1.02.01 UBICACIÓN
1.02.02 CARACTERISTICAS
1.02.03 DATOS GENERALES

II. SITUACION DE LA OBRA

2.01.00 CONTROL TECNICO
2.01.01 PARTIDAS EJECUTADAS Y RENDIMIENTOS ALCANZADOS
2.01.02 OBRAS ADICIONALES
2.01.03 PRESUPUESTOS DEDUCTIVOS
2.01.04 AMPLIACIONES DE PLAZO
2.01.05 CONTROL DE PERSONAL
2.01.06 CONTROL DE EQUIPO MECANICO
2.01.07 CONTROL TOPOGRAFICO
2.01.08 PRUEBAS DE LABORATORIO
2.01.09 FICHA TECNICA DEL ESTADO GENERAL DE LA OBRA

2.02.00 CONTROL ECONOMICO
2.02.01 VALORIZACIONES
2.02.02 ANALISIS COMPARATIVO AVANCE PROGRAMADO VS. EJECUTADO
2.02.03 REPORTE DE AVANCE FISICO DE LA OBRA
2.02.04 PRESUPUESTO VIGENTE
2.02.05 ADELANTOS OTORGADOS
2.02.06 CONTROL DE CARTAS FIANZA
2.02.07 TRABAJOS PROGRAMADOS PARA EL PROXIMO MES
2.02.08 CONCLUSIONES Y RECOMENDACIONES

INFORME MENSUAL DE SUPERVISION Nº 05

CORRESPONDIENTE AL MES DE OCTUBRE DEL 2011

I. GENERALIDADES
1.01.00 ANTECEDENTES

Teniendo en cuenta la descentralización económica, en política sectorial
regional y local, considerando que la construcción y mejoramiento de caminos
rurales, vecinales, regionales y puentes peatonales enmarcados dentro del
sistema vial, sirven para promover el desarrollo social-económico, asimismo
considerando que la construcción de caminos rurales, puentes, integran más y
efectivamente las zonas alejadas y aisladas de la capital del distrito con los centros
económicos regional y nacional más desarrollados y/o simplemente permiten el
intercambio económico entre las comunidades de la región.
La Municipalidad Distrital de San Marcos ha tomado en cuenta dentro de su plan de obras
programadas para el año 2,011 la Obra que nos compete supervisar: “MEJORAMIENTO
DEL CAMINO VECINAL CHIQUIP-HUARIPAMPA–CHUCCHUS”

1.02.00 DESCRIPCION DE LA OBRA
1.02.01 UBICACIÓN

Región : Ancash
Provincia : Huari
Distrito : San Marcos
Localidad : San Marcos

1.02.02 CARACTERISTICAS

La ejecución de la obra comprende los siguientes trabajos:

Descripción Metrado
Und.
OBRAS PRELIMINARES
MOVILIZACIÓN Y DESMOVILIZACIÓN DE EQUIPOS Y MAQUINARIAS glb 1.00
CAMPAMENTOS OFICINAS PROVISIONALES Y PARQUE DE EQUIPO glb 1.00
CARTEL DE OBRA u 2.00
TOPOGRAFIA Y GEOREFERENCIACIÓN km 9.29

MOVIMIENTO DE TIERRAS
CORTE DE MATERIAL SUELTO R=550 m3/día m3 69,155.34
CORTE ROCA FIJA (PERFORACION Y DISPARO) m3 4,684.64
CORTE ROCA FRACCIONADA m3 4,495.83
ESCARIFICADO, PERFILADO Y COMPACTADO DE LA PLATAFORMA m2 21,216.00
AFIRMADO Y COMPACTADO E=0.15M (SUB
m3 2,720.64
BASE)
AFIRMADO Y COMPACTADO DE E=0.15m(BASE) m3 4,455.00
ELIMINACIÓN DE MATERIAL EXCEDENTE A BOTADERO(VOLUMEN
m3 102,754.60
MAYOR A 50 M3)

MEJORAMIENTO DE LA SUB-RASANTE(3+240 a 3+280)
TRAZO Y REPLANTEO(MEJORAMIENTO DE SUB-RASANTE) m2 280.00
CORTE DE MATERIAL SUELTO m3 700.00
RELLENO COMPACTADO CON MATERIAL SELECCIONADO m3 700.00
m3 840.00
MAYOR A 50 M3)

OBRAS DE ARTE Y DRENAJE

CONSTRUCCIÓN DE ALCANTARILLA TMC DE 36" X 7.3
TRAZO Y REPLANTEO(ALACANTARILLA) m2 96.72
EXCAVACIÓN DE ZANJA PARA ALCANTARILLA m3 154.75
COMPACTADO DEL FONDO DE LA ZANJA m2 96.72
CAMA DE APOYO CON MATERIAL
m3 38.69
SELECCIONADO
ALCANTARILLA TMC 0=36" C=12 R=10 m/día m 58.40
RELLENO COMPACTADO CON MATERIAL SELECCIONADO m3 51.98
RELLENO COMPACTADO CON MATERIAL
m3 22.78
PROPIO
CONCRETO f'c=175 kg/cm2(CABEZAL) m3 38.69
ENCOFRADO Y DESENCOFRADO(CABEZAL) m2 177.76
ACERO FY=4200KG/CM2(CABEZAL) kg 716.80
EMBOQUILLADO CON MAMPOSTERIA DE PIEDRA m3 5.40
ELIMINACIÓN DE MATERIAL EXCEDENTE m3 167.01

MURO DE CONTENCIÓN(MAMPOSTERIA DE PIEDRA)
TRAZO Y REPLANTEO (MURO DE CONTENCIÓN) m2 154.40
CORTE DE MATERIAL SUELTO R=810 m3/día m3 431.96
RELLENO COMPACTADO CON MATERIAL
m3 147.90
PROPIO
ENCOFRADO Y
m2 760.13
DESENCOFRADO
MURO CON MANPOSTERIA DE PIEDRA m3 209.66
DRENAJE DE PIEDRA m3 93.00
TUBOS DE DRENAJE PVC 6" m 82.00
TUBOS DE DRENAJE PVC 3" m 29.50
ELIMINACION DE MATERIAL EXCEDENTE (CARGUIO) R= 625 m3/día m3 356.27

GAVIONES TIPO CAJA
TRAZO Y REPLANTEO (GAVIONES) m2 150.00
CORTE DE MATERIAL SUELTO R=810 m3/día m3 222.00
EXCAVACIÓN PARA CIMIENTO DE GAVIONES m3 75.00
ENCOFRADO Y DESENCOFRADO PARA
m2 600.00
GAVIONES
GAVIONES m3 300.00
m3 270.00
MAYOR A 50 M3)

CUNETAS DE CONCRETO SIMPLE (0.75 X 0.30)
TRAZO Y REPLANTEO (CUNETA DE CONCRETO SIMPLE) m 4,400.00
ENCOFRADO Y DESENCOFRADO CUNETAS m2 1,657.56
CUNETAS DE CONCRETO SIMPLE (0.75 X 0.30) INC. PERFILADO m 4,840.00
SELLADO DE JUNTAS m 4,144.84

CANAL DE CONCRETO CICLOPEO(PARTE ALTA DE 3+230 A 3+290)
TRAZO Y REPLANTEO m2 48.00
EXCAVACIÓN PARA CANAL m3 28.80
ENCOFRADO Y DESENCOFRADO CANALES m2 120.00
CONCRETO CICLOPEO f'c=140 kg/cm2 + 30 %
m3 19.20
PM.
ELIMINACIÓN DE MATERIAL EXCEDENTE m3 34.56

PAVIMENTACION

SARDINEL SUMERGIDO DE CONC. ARMADO
TRAZO Y
m2 1,320.00
REPLANTEO(SARDINEL)
EXACAVACION PARA
m3 508.20
SARDINEL
ACERO FY=4200KG/CM2 kg 18,905.60
ENCOFRADO Y
m2 6,835.12
DESENCOFRADO
CONCRETO f 'c=210 kg/cm2 m3 508.20
m3 635.25
MAYOR A 50 M3)

LOSA ARMADA EN CURVAS
TRAZO Y REPLANTEO(LOSA) m2 1,695.61
EXCAVACION PARA CIMIENTO DE LOSA m3 423.90
SOLADOS CONCRETO f'c=100 kg/cm2 h=2" m2 3,391.22
ENCOFRADO Y
m2 429.78
DESENCOFRADO
ACERO FY=4200KG/CM2 kg 87,961.80
CONCRETO f 'c=210 kg/cm2 m3 339.12
m3 551.07
MAYOR A 50 M3)

PAVIMENTACIÓN ASFALTICA
TRAZO Y REPLANTEO(Pavimentación asfaltica) m2 33,000.00
IMPRIMACION ASFALTICA m2 25,300.00
PREPARACION DE LA MEZCLA ASFALT. R=4367 m2/día m2 25,300.00
COLOCACIÓN DE LA CARPETA ASFALTICA EN FRIO DE 2" m2 25,300.00
SELLO CON EMULSION ASFALTICA m2 25,300.00

SEÑALIZACIÓN Y SEGURIDAD VIAL

GUARDAVIAS
TRAZO Y REPLANTEO m 150.00
EXCAVACION PARA CIMIENTO m3 7.50
GUARDAVIA (CARPINTERIA METALICA ) m 150.00
CONCRETO 1:10 PARA CIMIENTO DE SOPORTES m3 7.50
ELIMINACIÓN DE MATERIAL m3 9.75

SEÑALIZACION HORIZONTAL
PINTURA DE TRAFICO EN LA
glb 1.00
VIA

SEÑALIZACION VERTICAL
SEÑALES REGLAMENTARIAS 0.75 X 0.75 INC. COLOCACIÓN u 6.00
SEÑALES PREVENTIVAS (0.75 X 0.75 ) INC. COLOCACIÓN u 25.00
SEÑALES INFORMATIVAS (INC. COLOCACIÓN) u 9.00
HITOS KILOMETRICOS u 9.00

VARIOS
INDEMNIZACIÓN DE TERRENO glb 1.00
FLETE TERRESTRE glb 1.00

1.02.03 DATOS GENERALES

01.02.03.01 CONTRATO

: MEJORAMIENTO DEL CAMINO VECINAL

1.- OBRA SHIQUIP- HUARIPAMPA Y CHUCCHUS

: HUARIPAMPA – SAN MARCOS – HUARI –

2.- UBICACIÓN ANCASH

3.- AREA GEOGRAFICA : 2

: 4,400 M. ASFALTADO de 7,50 MTS. DE SECCIÓN

4.- METAS Y 4880 M. AFIRMADO DE 6,50 MTS. DE SECCIÓN

5.- ENTIDAD CONTRATANTE : MUNICIPALIDAD DISTRITAL DE SAN MARCOS

6.- CONTRATISTA : CONSORCIO SAN MARCOS NORTE

7.- PROYECTISTA : ING. WALTER NESTARES POLANCO

8.- METRADO : ING. WALTER NESTARES POLANCO

9.- SUPERVISOR DE LA OBRA : CONSORCIO SUPERVISOR HUARIPAMPA

10.- RESIDENTE : ING. MANUEL ZAMALLOA CARDENAS

11.- FINANCIAMIENTO : CANON Y SOBRE CANON

12.- LICITACIÓN PÚBLICA : LP Nº 032-2010-MDSM-CE

13.- MODALIDAD : SUMA ALZADA

14.- PRESUP. REFERENCIAL CON

IGV : S/. 7'744,633,52

15.-PRESUPUESTO

REFERENCIAL SIN IGV : S/. 6'508,095.39

16.- FACTOR DE RELACIÓN (FR) : 1.00000

17.- MONTO DE CONTRATO CON

IGV : S/. 7'744,633,52

18.- MONTO DE CONTRATO SIN

IGV : S/. 6'508,095.39

19.- PLAZO DE EJECUCIÓN : 180 DÍAS CALENDARIOS

20.- FECHA DE FIRMA DEL

CONTRATO : 18 DE OCTUBRE DEL 2010

21.- ADELANTO DIRECTO : S/. 0,00

22.-ADELANTOPARA MATERIALES : S/. 0.00

23.- ENTREGA DE TERRENO : 02 DE NOVIEMBRE DE 2010

24.- INICIO OFICIAL DE OBRA : 02 DE NOVIEMBRE DE 2010

25.- INICIO REAL DE OBRA : 02 DE NOVIEMBRE DE 2010

26.- TERMINO PROGRAMADO DE

OBRA : 30 DE ABRIL DEL 2011 (SIN PARALIZACIONES)

27.- TERMINO REAL DE OBRA : AUN PENDIENTE

28.- AVANCE REAL ACUMULADO : 64.83%

29.- AVANCE PROG. ACUMULADO : 81.26%

30.- SITUACIÓN DE LA OBRA : ATRASADA

II SITUACION DE LA OBRA

2.01.0 CONTROL TECNICO

2.01.01 PARTIDAS EJECUTADAS Y RENDIMIENTOS ALCANZADOS

Durante el período que se informa, el Contratista ha ejecutado las partidas indicadas en la

Valorización de Obra Nº 05; Las partidas ejecutadas hasta el momento fueron las siguientes:

RELACION DE PARTIDAS EJECUTADAS EN EL PERIODO DEL MES DE JUNIO Y

PARTIDAS EJECUTADAS ACUMULADAS HASTA EL MES DE JUNIO

PATIDAS
PARTIDAS
EJECUTADAS
EJECUTADAS
item Descripción ACUMULADAS
JUNIO.-2011 JUNIO.,2011
METRADO % METRADO %
1.00 OBRAS PRELIMINARES
1,01 Movilización y desmovilización de equipos y maquinarias 0,00 0,00% 0,79 79,33%
1,02 Campamentos oficinas provisionales y parque de equipo 0,00 0,00% 0,79 79,33%
1,03 Cartel de Obra 0,00 0,00% 2,00 100,00%
1,04 Topografia y Georeferenciación 0,00 0,00% 8,10 87,15%
2,00 MOVIMIENTO DE TIERRA
2,01 Corte de material suelto R=810 m3/dia 59,72 0,00% 69155,34 100,00%
2,02 Corte Roca fija(Perforación y disparo) R=320m3/dia 0,00 0,00% 4684,64 100,00%
2,03 Corte Roca Fraccionada 0,00 0,00% 4495,83 100,00%
2,04 Escarificado, Perfilado y compactado de la plataforma 0,00 0,00% 21216,00 100,00%
2,05 Afirmado y compactado de e=0.15m (sub base) 0,00 0,00% 2720,64 100,00%
2,06 Afirmado y comp.deafirm.e=0.15m(Base y Bermas) 3786,75 85,00% 3786,75 85,00%
2,07 Eliminación de material excedente a botadero(maquinaria) 102754,60 100,00% 102754,60 100,00%
3.00 MEJORAMIENTO DE LA SUB RASANTE (3+240 a 3+280)
3,01 Trazo y replanteo(Mejoramiento de la sub Rasante) 0,00 0,00% 280,00 100,00%
3,02 Corte de material suelto R=810 m3/dia 0,00 0,00% 700,00 100,00%
3,03 Relleno compactado con material seleccionado 0,00 0,00% 700,00 100,00%
3,04 Eliminación de material excedente a botadero(maquinaria) 0,00 0,00% 840,00 100,00%
4.00 OBRAS DE ARTE Y DRENAJE
4,01 CONSTRUCCIÓN DE ALCANTARILLA TMC DE 36"x 6.5m
4.01.01 Trazo y Replanteo (Alcantarilla) 61,25 63,33% 93,49 96,66%
4.01.02 Excavación de zanjka para alcantarilla 95,30 61,58% 146,88 94,92%
4.01.03 Compactación del fondo de la zanja 64,48 66,67% 96,72 100,00%
4.01.04 Cama de apoyo con material seleccionado 25,79 66,67% 38,69 100,00%
4.01.05 AlacantarillaTMC = 36" C=12 R=10 m/dia 36,00 61,64% 55,47 94,98%
4.01.06 Relleno compactado con material seleccionado 32,00 61,56% 49,33 94,90%
4.01.07 Relleno compactado con material propio 14,00 61,46% 21,59 94,79%
4.01.08 Concreto f'c=175 kg/cm2 ( Cabezal) 19,50 50,40% 19,50 50,40%
4.01.09 Encofrado y desencofrado (Cabezal) 87,26 49,09% 87,26 49,09%
4.01.10 Acero fy= 4200 kg/cm2(cabezal) 360,25 50,26% 360,25 50,26%
4.01.11 Emboquillado con mampostería de piedra 0,00 0,00% 0,00 0,00%
4.01.12 Eliminacion de material excedente 105,23 63,01% 160,90 96,34%
4.02 MURO DE CONTENCIÓN DE CONCRETO CICLOPEO
4.02.01 Trazo y replanteo(Muro de contensión) 40,12 25,98% 141,05 91,35%
4.02.02 Corte de material suelto R=810 m3/dia 115,23 26,68% 397,60 92,05%
4.02.03 Relleno compactado con material propio 40,00 27,05% 136,68 92,42%
4.02.04 Encofrado y desencofrado 195,26 25,69% 692,16 91,06%
4.02.05 Muro de manposteria de piedra 65,22 31,11% 202,27 96,48%

4.02.06 Drenaje de piedra 25,00 26,88% 85,79 92,25%
4.02.07 Tubos de drenaje PVC 6" 22,56 27,51% 76,16 92,88%
4.02.08 Tubos de drenaje PVC 3" 8,00 27,12% 27,28 92,49%
4.02.09 Eliminación de mat.exced. 95,89 26,91% 328,79 92,28%
4,03 GAVIONES TIPO CAJA
4.03.01 Trazo y replanteo(gaviones) 50,00 33,33% 50,00 33,33%
4.03.02 Corte de material suelto R=830 m3/dia 74,00 33,33% 74,00 33,33%
4.03.03 Excavación para cimiento de Gaviones 25,00 33,33% 25,00 33,33%
4.03.04 Encofrado y desencofrado para gaviones 200,00 33,33% 200,00 33,33%
4.03.05 Gaviones 100,00 33,33% 100,00 33,33%
4.03.06 Eliminación de material excedente 90,00 33,33% 90,00 33,33%
4.04 CUNETAS DE CONCRETO SIMPLE (0.75 X 0.30)
04.04.01 Trazo y replanteo (cunetas de concreto simple) 2700,45 61,37% 2700,45 61,37%
04.04.02 Encofrado y desencofrado de cunetas 1025,26 61,85% 1025,26 61,85%
04.04.03 Cunetas de concreto simple (0.75 X 0.30)inc. Exc. Y perfilado 2970,78 61,38% 2970,78 61,38%
04.04.04 Sellado de juntas 0,00 0,00% 0 0,00%
CANAL DE CONCRETO CICLOPEO ( PARTE ALTA DE 3+230 A
4.05 3+290)
4.05.01 Trazo y replanteo 0,00 0,00% 0,00 0,00%
4.05.02 Excavación para canal 0,00 0,00% 0,00 0,00%
4.05.03 Encofrado y desencofrado para gaviones 0,00 0,00% 0,00 0,00%
4.05.04 Concreto ciclopeo 0,00 0,00% 0,00 0,00%
4.05.05 Eliminación de material excedente 0,00 0,00% 0,00 0,00%
5.00 PAVIMENTOS
5,01 SARDINEL SUMERGIDO DE CONCRETO ARMADO
5.01.01 Trazo y Replanteo (sardinel) 770,56 58,38% 770,56 58,38%
5.01.02 Excavación Para sardinel 290,56 57,17% 290,56 57,17%
5.01.03 Acero fy=4200 kg/cm2(3/8") 10800,56 57,13% 10800,56 57,13%
5.01.05 Concreto Fć=210 kg/cm2 290,45 57,15% 290,45 57,15%
5.01.06 Eliminación de material excedente a botadero 365,56 57,55% 365,56 57,55%
5,02 LOSA ARMADA EN CURVAS
5.02.01 Trazo y Replanteo(losa) 247,25 14,58% 1695,61 100,00%
5.02.02 Excavación para cimiento de losa 61,81 14,58% 423,90 100,00%
5.02.03 Solado de concreto fć=100 kg/cm2 494,50 14,58% 3391,22 100,00%
5.02.05 Acero fy= 4200 kg/cm2 12789,41 14,54% 87961,80 100,00%
5.02.06 Concreto fć=210 kg/cm2 49,45 14,58% 339,12 100,00%
5.02.07 Eliminación de material excedente a botadero 79,85 14,49% 551,07 100,00%
5,03 PAVIMENTACIÓN ASFALTICA
5.03.01 Trazo y Replanteo(Pavimentacionasfaltica) 0,00 0,00% 0,00 0,00%
5.03.02 Imprimación asfaltica 0,00 0,00% 0,00 0,00%
5.03.03 Preparación de mezcla Asfaltica R=4367m2/dia 0,00 0,00% 0,00 0,00%
5.03.04 Coloc.de Carpeta Asfaltica en frio e=2" 0,00 0,00% 0,00 0,00%
5.03.05 Sello con emulsión Asfaltica 0,00 0,00% 0,00 0,00%
6.00 SEÑALIZACIÓN Y SEGURIDAD VIAL
6,01 GUARDAVIAS
6.01.01 Trazo y Replanteo 0,00 0,00% 0,00 0,00%
6.01.02 Excavación para cimiento 0,00 0,00% 0,00 0,00%
6.01.03 Guardavia(Carpinteriametalica) 0,00 0,00% 0,00 0,00%
6.01.04 Concreto 1/10 para cimiento de soporte 0,00 0,00% 0,00 0,00%
6.01.05 Eliminación de material 0,00 0,00% 0,00 0,00%
6,02 SENALIZACION HORIZONTAL
6.02.01 Pintura de trafico en la via 0,00 0,00% 0,00 0,00%

6,03 SEÑALIZACIÓN VERTICAL
6.03.01 Señales reglamentarias 0.75 x 0.75 inc. Colocación 0,00 0,00% 0,00 0,00%
6.03.02 Señales preventivas (0.75 x 0.75) inc. Colocación 0,00 0,00% 0,00 0,00%
6.03.03 Señales informativas (inc. Colocación) 0,00 0,00% 0,00 0,00%
6.03.04 Hitos kilometricos (inc. Colocación) 0,00 0,00% 0,00 0,00%
7.00 VARIOS 0,00
7,01 Indemnización de terceros 0,00 0,00% 1,00 100,00%
7,02 Flete local 0,00 0,00% 0,75 75,00%

2.01.02 OBRAS ADICIONALES

En la fecha el contratista ha solicitado un adicional, se encuentra en trámite.

2.01.03 PRESUPUESTOS DEDUCTIVOS

No se han tramitado ningún deductivo de obra.

2.01.04 AMPLIACIONES DE PLAZO

Existe ampliación de plazo solicitado por el contratista de 53 dias.

2.01.05 CONTROL DE PERSONAL

El contratista cuenta con el personal técnico y obrero necesario para la ejecución de la obra, en
El Cuadro podemos apreciar la cantidad y distribución del personal en la obra durante el
período que se informa.
Personal Profesional:
01 Residente de Obra.

01 Asistente de Residencia de Obra.

01 Topógrafo.

01 Administrador de Obra.

01 Jefe de Logística

Personal Técnico y Obrero.

01 Maestro de Obra.

01 Almacenero.

02 Guardianes de Noche.

01 operador de Compresora.

01 Perforista.

01 operador de Cargador Frontal y 01 asistente.

02 operadores de Excavadoras sobre orugas y 02 asistentes.

07 operadores de Volquetes de 15 m3.

01 operador de rodillo vibratorio 10 Ton.

01 operador de tanque cisterna y 01 asistente.

01 operador de motoniveladora 120H.

Personal obrero de acuerdo a la necesidad de la obra.

2.01.06 CONTROL DE EQUIPO MECANICO

El Cuadro nos permite apreciar la cantidad y características del equipo
mecánico y de ingeniería en la obra que se encuentra trabajando en obra
los mismos que son de propiedad de la Empresa Constructora.

Maquinaria

EQUIPO MINIMO

Tractor sobre Orugas
Excavadora sobre orugas.
Cargador Frontal.
Volquetes de 15 m3.
Compresora Neumática.
Perforadora.
Barrenos.
Tanque cisterna.
Motoniveladora
Rodillo Vibratorio.

Equipo Ofertado

Tractor Sobre Orugas CAT D7G
Cargador Frontal VOLVO L120.
07 Volquetes Thorton de 15 m3.
01 Compresora Neumática de 180 FCM.
02 Perforadoras.
Barrenos de diferentes medidas.
Tanque cisterna
Motoniveladora CAT 120H.

Rodillo vibratorio.
Excavadora sobre orugas VOLVO 360G.
Excavadora sobre orugas KOMATSU LC300..

2.01.07 CONTROL TOPOGRAFICO

 La Supervisión ejecuto el control topográfico de los trabajos de trazo y
replanteo del Contratista, tanto planimétricos como altimétricos.

2.01.08 CONTROL TECNICO DE CALIDAD

El Control de Calidad a verificarse en la obra; estuvo referido al cumplimiento y
aplicación de los planos y las especificaciones técnicas del expediente técnico, las
labores se detallan a continuación:

 Verificación del trazo, nivelación y replanteo topográfico antes y después de la
conformación de terraplenes.

 Verificación de los trabajos realizados durante el periodo de Noviembre y
Junio.

 Compatibilidad entre el Expediente Técnico, Trabajos realizados, y realidad
encontrada en campo.

2.01.09 FICHA TECNICA DEL ESTADO GENERAL DE LA OBRA.
En el cuadro siguiente se presenta esquemáticamente el estado general de la
obra.

ESTADO REAL EJECUTADO
item Descripción EN
NO CULMINAD
EJECUCIÓ
INICIA A
N

1.01 Movilización y desmovilización de equipos y maquinarias

1.02 Campamentos oficinas provisionales y parque de equipo

1.03 Cartel de Obra

1.04 Topografia y Georeferenciación

2.00 MOVIMIENTO DE TIERRA

2.01 Corte de material suelto R=810 m3/dia

2.02 Corte Roca fija(Perforación y disparo) R=320m3/dia

2.03 Corte Roca Fraccionada

2.04 Escarificado, Perfilado y compactado de la plataforma

2.05 Afirmado y compactado de e=0.15m (sub base)

2.06 Afirmado y comp.deafirm.e=0.15m(Base y Bermas)

2.07 Eliminación de material excedente a botadero(maquinaria)


3.01 Trazo y replanteo(Mejoramiento de la sub Rasante)


3.03 Relleno compactado con material seleccionado



4.01 CONSTRUCCIÓN DE ALCANTARILLA TMC DE 36"x 6.5m

4.01.01 Trazo y Replanteo (Alcantarilla)

4.01.02 Excavación de zanjka para alcantarilla

4.01.03 Compactación del fondo de la zanja

4.01.04 Cama de apoyo con material seleccionado

4.01.05 AlacantarillaTMC = 36" C=12 R=10 m/dia

4.01.06 Relleno compactado con material seleccionado

4.01.07 Relleno compactado con material propio

4.01.08 Concreto f'c=175 kg/cm2 ( Cabezal)

4.01.09 Encofrado y desencofrado (Cabezal)

4.01.10 Acero fy= 4200 kg/cm2(cabezal)

4.01.11 Emboquillado con mampostería de piedra

4.01.12 Eliminacion de material excedente


4.02.01 Trazo y replanteo(Muro de contensión)

4.02.02 Corte de material suelto R=810 m3/dia


4.02.04 Encofrado y desencofrado

4.02.05 Muro de manposteria de piedra

4.02.06 Drenaje de piedra

4.02.07 Tubos de drenaje PVC 6"


4.02.09 Eliminación de mat.exced.

4.03 GAVIONES TIPO CAJA

4.03.01 Trazo y replanteo(gaviones)


4.03.03 Excavación para cimiento de Gaviones

4.03.04 Encofrado y desencofrado para gaviones

4.03.05 Gaviones

4.03.06 Eliminación de material excedente


04.04.01 Trazo y replanteo (cunetas de concreto simple)

04.04.02 Encofrado y desencofrado de cunetas

04.04.03 Cunetas de concreto simple (0.75 X 0.30)inc. Exc. Y perfilado

04.04.04 Sellado de juntas
4.05
3+290)
4.05.01 Trazo y replanteo

4.05.02 Excavación para canal


4.05.04 Concreto ciclopeo


5.00 PAVIMENTOS

5.01 SARDINEL SUMERGIDO DE CONCRETO ARMADO

5.01.01 Trazo y Replanteo (sardinel)

5.01.02 Excavación Para sardinel

5.01.03 Acero fy=4200 kg/cm2(3/8")


5.01.05 Concreto Fć=210 kg/cm2

5.01.06 Eliminación de material excedente a botadero

5.02 LOSA ARMADA EN CURVAS

5.02.01 Trazo y Replanteo(losa)

5.02.02 Excavación para cimiento de losa

5.02.03 Solado de concreto fć=100 kg/cm2


5.02.05 Acero fy= 4200 kg/cm2

5.02.06 Concreto fć=210 kg/cm2


5.03 PAVIMENTACIÓN ASFALTICA

5.03.01 Trazo y Replanteo(Pavimentacionasfaltica)

5.03.02 Imprimación asfaltica

5.03.03 Preparación de mezcla Asfaltica R=4367m2/dia

5.03.04 Coloc.de Carpeta Asfaltica en frio e=2"

5.03.05 Sello con emulsión Asfaltica


6.01 GUARDAVIAS

6.01.01 Trazo y Replanteo

6.01.02 Excavación para cimiento

6.01.03 Guardavia(Carpinteriametalica)

6.01.04 Concreto 1/10 para cimiento de soporte

6.01.05 Eliminación de material

6.02 SENALIZACION HORIZONTAL

6.02.01 Pintura de trafico en la via

6.03 SEÑALIZACIÓN VERTICAL

6.03.01 Señales reglamentarias 0.75 x 0.75 inc. Colocación

6.03.02 Señales preventivas (0.75 x 0.75) inc. Colocación

6.03.03 Señales informativas (inc. Colocación)

6.03.04 Hitos kilometricos (inc. Colocación)

7.00 VARIOS

7.01 Indemnización de terceros

7.02 Flete local


2.02.01 VALORIZACIONES

Durante el período que se informa, se vienen procesando dos valorizaciones:
La Valorización N° 01, por un monto total de S/. 1’647,511.84 (incluido IGV), que fuera
presentada por el Inspector de Obra contratado por la Entidad y pagada al Contratista en
el periodo anterior.
La Valorización N° 02, por un monto total de S/. 513,073.31 (incluido IGV), presentada
por esta Supervisión. La que genera derecho al cobro directo a favor del Contratista y
cuyas planillas de resumen pueden ser apreciadas en los sustentos respectivos (ver
VALORIZACION DE OBRA Nº 02)
La Valorización N° 04, por un monto total de S/.433300.05 (incluido IGV), presentada por
esta Supervisión. La que genera derecho al cobro directo a favor del Contratista y cuyas
planillas de resumen pueden ser apreciadas en los sustentos respectivos (ver

2.02.02 ANALISIS COMPARATIVO AVANCE PROGRAMADO VS EJECUTADO.

Al cierre del presente Informe, podemos establecer que la obra debió alcanzarun avance
acumulado del 81.26% según el Calendario Programado, sin embargo el avance parcial
real es 22.79% y el avance acumulado real es 64.83%, por lo tanto la obra se encuentra
atrasada respecto al avance programado.

2.02.03 REPORTE DE AVANCE FISICO DE LA OBRA

El Cuadro siguiente nos permite apreciar el Reporte de Avance Físico de la Obra.
Los trabajos en proceso de ejecución están representados según el color indicado

ESTADO REAL
EJECUTADO
item Descripción
EN
TERMINADA
EJECUCIÓN


1.01 Movilización y desmovilización de equipos y maquinarias

1.02 Campamentos oficinas provisionales y parque de equipo

1.03 Cartel de Obra

1.04 Topografia y Georeferenciación

2.00 MOVIMIENTO DE TIERRA


2.02 Corte Roca fija(Perforación y disparo) R=320m3/dia

2.03 Corte Roca Fraccionada

2.04 Escarificado, Perfilado y compactado de la plataforma

2.05 Afirmado y compactado de e=0.15m (sub base)

2.06 Afirmado y comp.deafirm.e=0.15m(Base y Bermas)



3.01 Trazo y replanteo(Mejoramiento de la sub Rasante)


3.03 Relleno compactado con material seleccionado



4.01 CONSTRUCCIÓN DE ALCANTARILLA TMC DE 36"x 6.5m



4.01.03 Compactación del fondo de la zanja

4.01.04 Cama de apoyo con material seleccionado



















4.03 GAVIONES TIPO CAJA





4.03.05 Gaviones






4.05
3+290)



4.05.04 Concreto ciclópeo


5.00 PAVIMENTOS

5.01 SARDINEL SUMERGIDO DE CONCRETO ARMADO



5.01.03 Acero fy=4200 kg/cm2(3/8")




5.02 LOSA ARMADA EN CURVAS

5.02.01 Trazo y Replanteo(losa)

5.02.02 Excavación para cimiento de losa

5.02.03 Solado de concreto f´c=100 kg/cm2


5.02.05 Acero fy= 4200 kg/cm2

5.02.06 Concreto f´c=210 kg/cm2


5.03 PAVIMENTACIÓN ASFALTICA

5.03.01 Trazo y Replanteo(Pavimentación asfáltica)

5.03.02 Imprimación asfáltica

5.03.03 Preparación de mezcla Asfáltica R=4367m2/día

5.03.04 Coloc.de Carpeta Asfáltica en frio e=2"

5.03.05 Sello con emulsión Asfáltica


6.01 GUARDAVIAS



6.01.03 Guardavía(Carpintería metálica)



6.02 SENALIZACION HORIZONTAL

6.02.01 Pintura de trafico en la vía

6.03 SEÑALIZACIÓN VERTICAL




6.03.04 Hitos kilométricos (inc. Colocación)

7.00 VARIOS

7.01 Indemnización de terceros

7.02 Flete local

2.02.04 PRESUPUESTO VIGENTE

El presupuesto contractual es: S/. 7’744,633.52 (incluido IGV.)

2.02.05 ADELANTOS OTORGADOS

Monto de Adelantos (Inc. IGV)
En Efectivo : S/. 0.00
En Materiales : S/. 0.00

2.02.06 CONTROL DE CARTAS FIANZAS.
El contratista a presentado 01 cartas fianza a la entidad:

Por Garantía de Fiel Cumplimiento Vigente

2.02.07 PARTIDAS PROGRAMADAS PARA EL PROXIMO MES

item Descripción

1,01 Movilización y desmovilización de equipos y maquinarias
1,02 Campamentos oficinas provisionales y parque de equipo
1,04 Topografia y Georeferenciación
2,06 Afirmado y comp.deafirm.e=0.15m(Base y Bermas)
4,01 CONSTRUCCIÓN DE ALCANTARILLA TMC DE 36"x 6.5m
4,03 GAVIONES TIPO CAJA
4.03.05 Gaviones
4.05 CANAL DE CONCRETO CICLOPEO ( PARTE ALTA DE 3+230 A 3+290)
4.05.04 Concreto ciclopeo
5.00 PAVIMENTOS
5,01 SARDINEL SUMERGIDO DE CONCRETO ARMADO

5.01.03 Acero fy=4200 kg/cm2(3/8")
5,03 PAVIMENTACIÓN ASFALTICA
5.03.01 Trazo y Replanteo(Pavimentacionasfaltica)
5.03.02 Imprimación asfaltica
5.03.03 Preparación de mezcla Asfaltica R=4367m2/dia
5.03.04 Coloc.de Carpeta Asfaltica en frio e=2"
5.03.05 Sello con emulsión Asfaltica
6,01 GUARDAVIAS
6.01.03 Guardavia(Carpinteriametalica)
6,02 SENALIZACION HORIZONTAL
6.02.01 Pintura de trafico en la via
6,03 SEÑALIZACIÓN VERTICAL
6.03.04 Hitos kilometricos (inc. Colocación)
7.00 VARIOS
7,02 Flete local

2.02.08 REUNIONES TECNICAS.

Se coordino en conjunto la Supervisión con el Contratista las actividades y
precauciones a realizar y toma en cuenta con la finalidad de evitar que las zonas donde
se desarrollan las actividades sean deterioradas por las precipitaciones, con la finalidad
de mantener en las mejores condiciones.

Se presentó cierta resistencia de parte de algunos pobladores de la zona al verse
afectadas sus propiedades con la ampliación de la plataforma de la vía, se hicieron las
coordinaciones necesarias con el Alcalde Delegado de Huaripampa, con el Contratista, la
Comunidad y la Entidad misma.

3 III. DE LA SUPERVISION

3.01.0 GENERALIDADES

Desde el día siguiente a la firma del contrato de supervisión, el Supervisor se encuentra

en la zona de trabajos en forma permanente, contando con los servicios ofertados y

oficinas ubicadas en:

Oficina de Supervisión:

Jr. Ayacucho N° 3058 San Martin de Porras - Cercado de Lima -
Central Provincia y Departamento de Lima.
En Obra Local Comunal del CPM Huaripampa.

3.02.00 PERSONAL DE LA SUPERVISION

Conforme a su oferta, la Supervisión viene realizando sus trabajos con el siguiente
personal asignado según el CUADRO siguiente:

RECURSOS DE SUPERVISION
Jefe de Supervisión Ing. Abraham Ruperto Cabrera Navidad
Representante Legal Ing. Marco Cabrera Castillo
Asistente de Supervisión Ing. Félix Marcos Cortez Tirapo
Especialista de Trazo y Topografía Ing. Edison Levi Sánchez Suarez
Especialista en Suelos y Pavimentos Ing. William Inga Torres

Especialista en Impacto Ambiental Ing. Miguel Ángel Alfaro Rettiz

Técnico de Suelos y Pavimentos Téc. Arturo Segura Chávez
Bach. Ing.
Cadista y Área Técnica LlenerJarolFasanandoCachique.
Chofer: Sixto VasquezDiaz

3.03.0 TRABAJOS REALIZADOS

Durante el período que se informa, la Supervisión ha realizado las siguientes actividades:

Revisión del Cronograma presentado por el Contratista.
Archivo General del Proyecto.
Coordinaciones con terceros.
Anotaciones en el Cuaderno de Obra.
Control Topográfico.
Revisión de los métodos constructivos del Contratista.
Emisión de órdenes de trabajo y formatos.
Control de instalaciones, equipo y personal del Contratista.
Supervisión de la ejecución de las partidas de Obra.
Control de metrados de las partidas ejecutadas.
Control de seguridad de obra.
Control de programación y avance de obra.
Elaboración de valorizaciones.
Control económico.
Control técnico administrativo.
Coordinaciones con la Entidad.
Coordinaciones con terceros involucrados.
Comunicaciones.
Registro Fotográfico.


El Cuadro siguiente nos muestra el reporte del Avance Físico de la Supervisión.

ITEM DESCRIPCION DE ACTIVIDAD DE SUPERVISION ACTIVIDAD LEYENDA

EN
CULMINADA
EJECUCION

1 · Revisión del Cronograma presentado por el Contratista.
2 · Archivo General del Proyecto.
3 · Coordinaciones con terceros.
4 · Anotaciones en el Cuaderno de Obra.
5 · Control Topográfico.
6 · Revisión de los métodos constructivos del Contratista.
7 · Emisión de órdenes de trabajo y formatos.
· Control de instalaciones, equipo y personal del
8 Contratista.
9 · Supervisión de la ejecución de las partidas de Obra.
10 · Control de metrados de las partidas ejecutadas.
11 · Control de seguridad de obra.
12 · Control de programación y avance de obra.
13 · Elaboración de valorizaciones.
14 · Control económico.
15 · Control técnico administrativo.
16 · Coordinaciones con la Entidad.
17 · Coordinaciones con terceros involucrados.
18 · Comunicaciones.
19 · Registro Fotográfico.

3.05.00 CARTA FIANZA:

La Supervisión no ha Solicitado Adelanto alguno, en el caso del Fiel cumplimiento se estará
descontando mensualmente de manera proporcional en las Valorizaciones hasta cumplir con lo
establecido en las Normas y en el Contrato de Supervisión vigente.

Inf 09 sup

Recomendados

Recomendados

Más contenido relacionado

La actualidad más candente

La actualidad más candente (20)

Similar a Inf 09 sup

Similar a Inf 09 sup (20)

Último

Último (20)

Inf 09 sup
